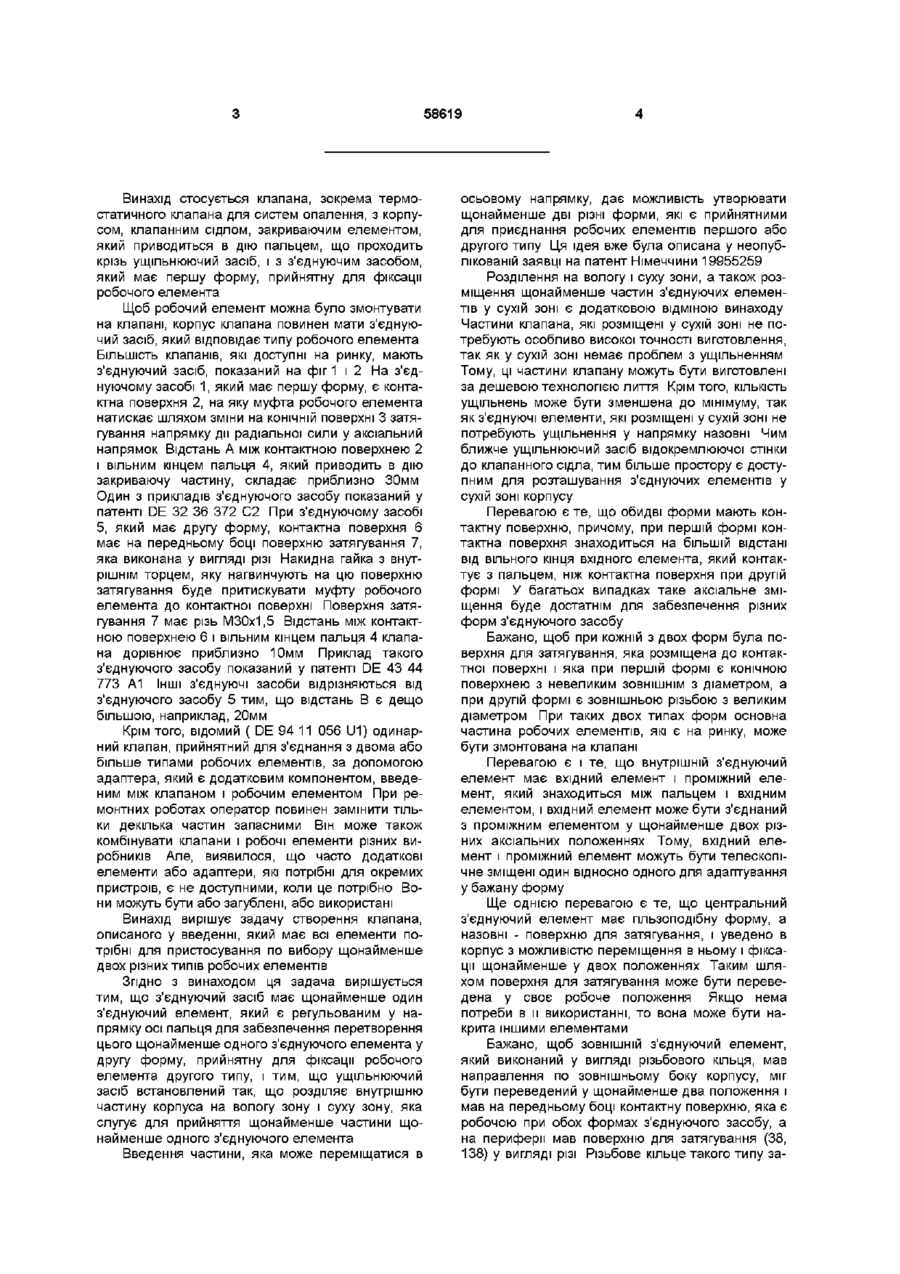

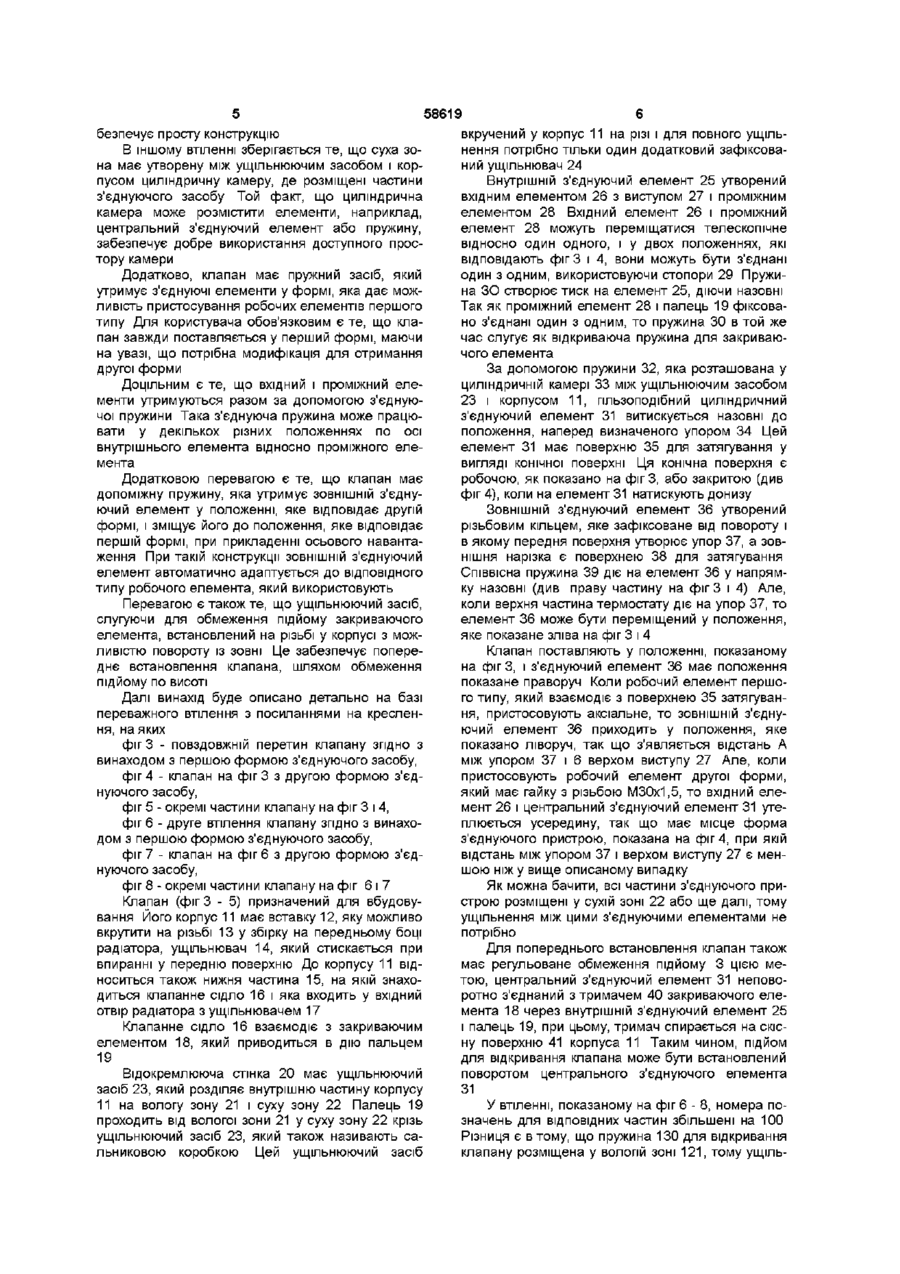

Клапан, зокрема термостатичний клапан для систем опалення

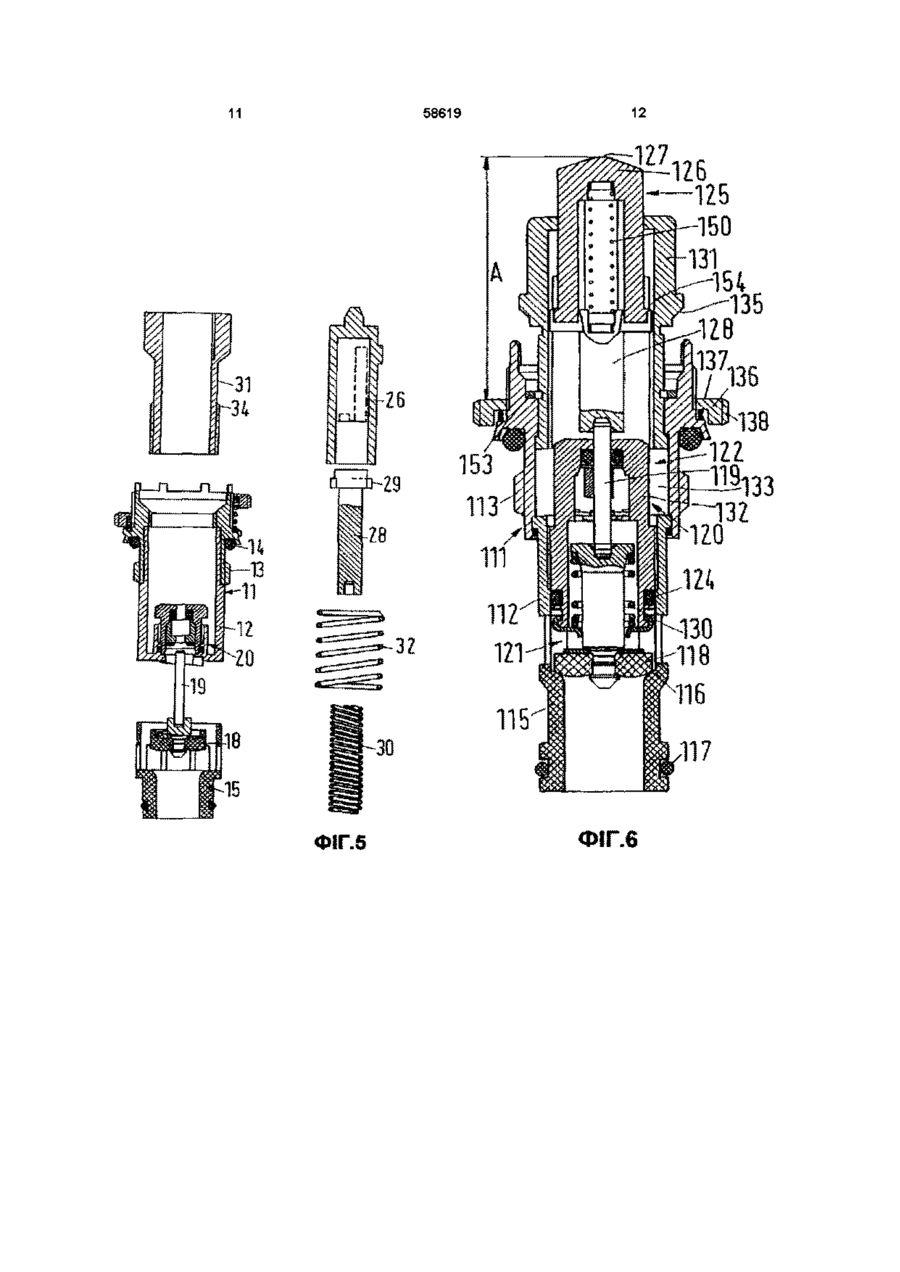

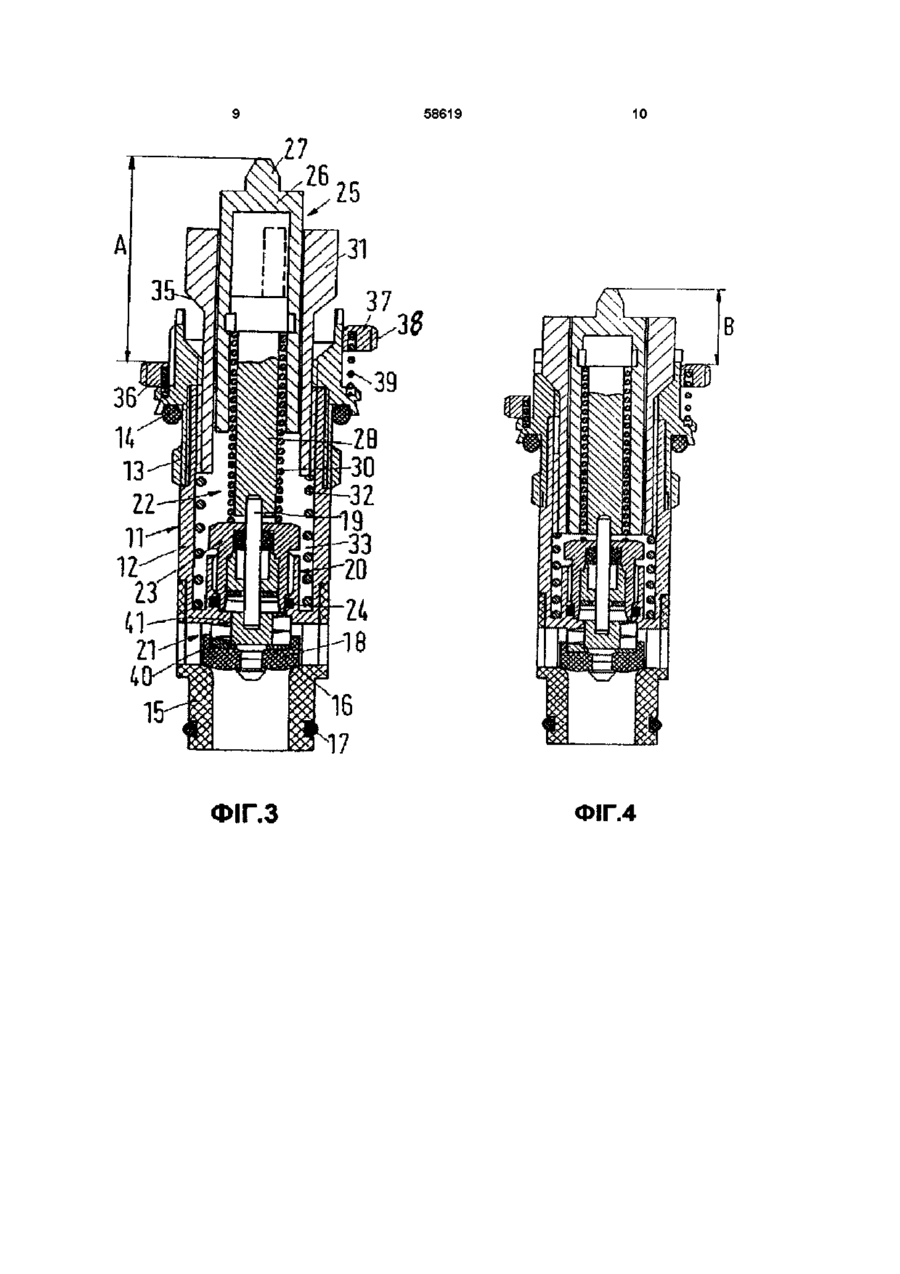

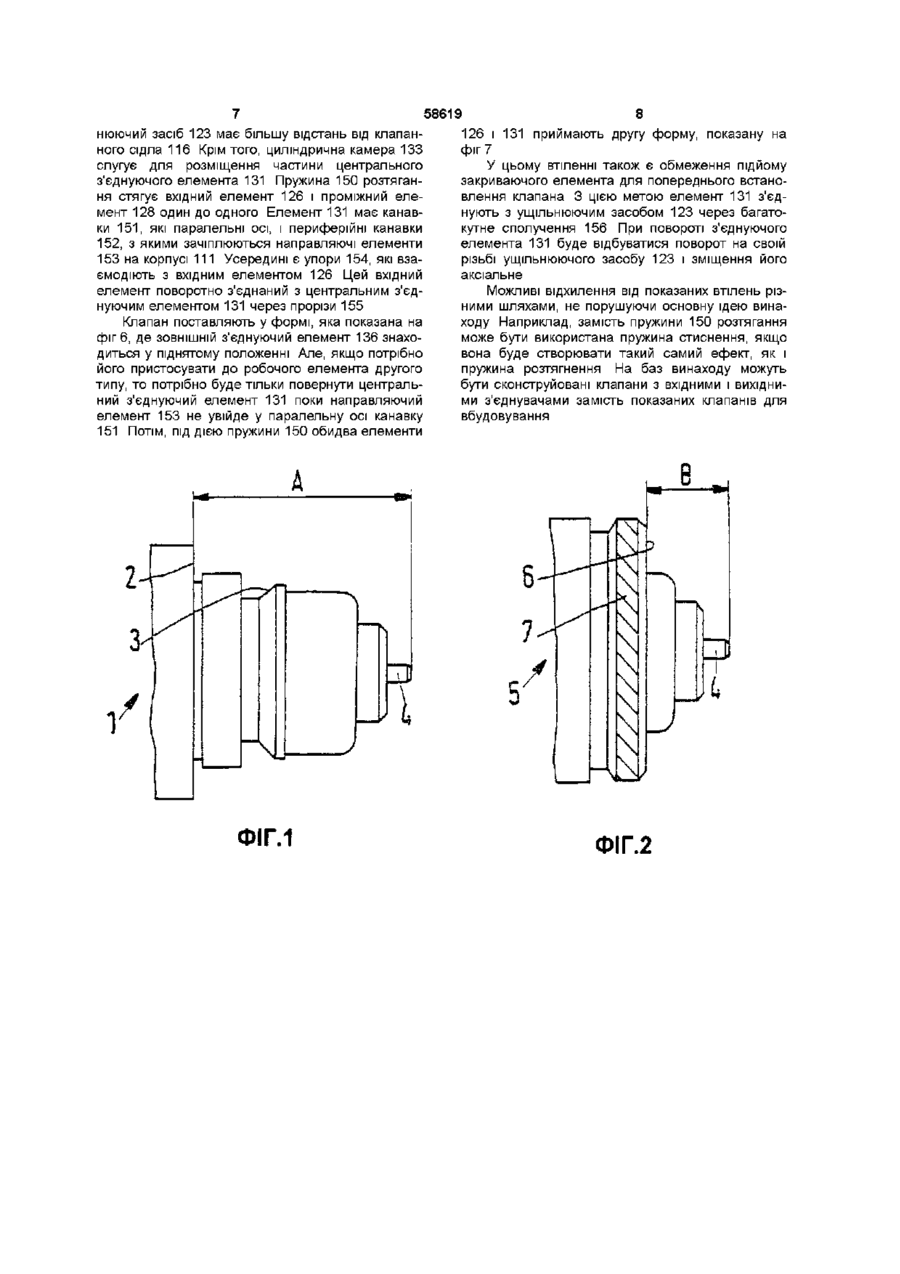

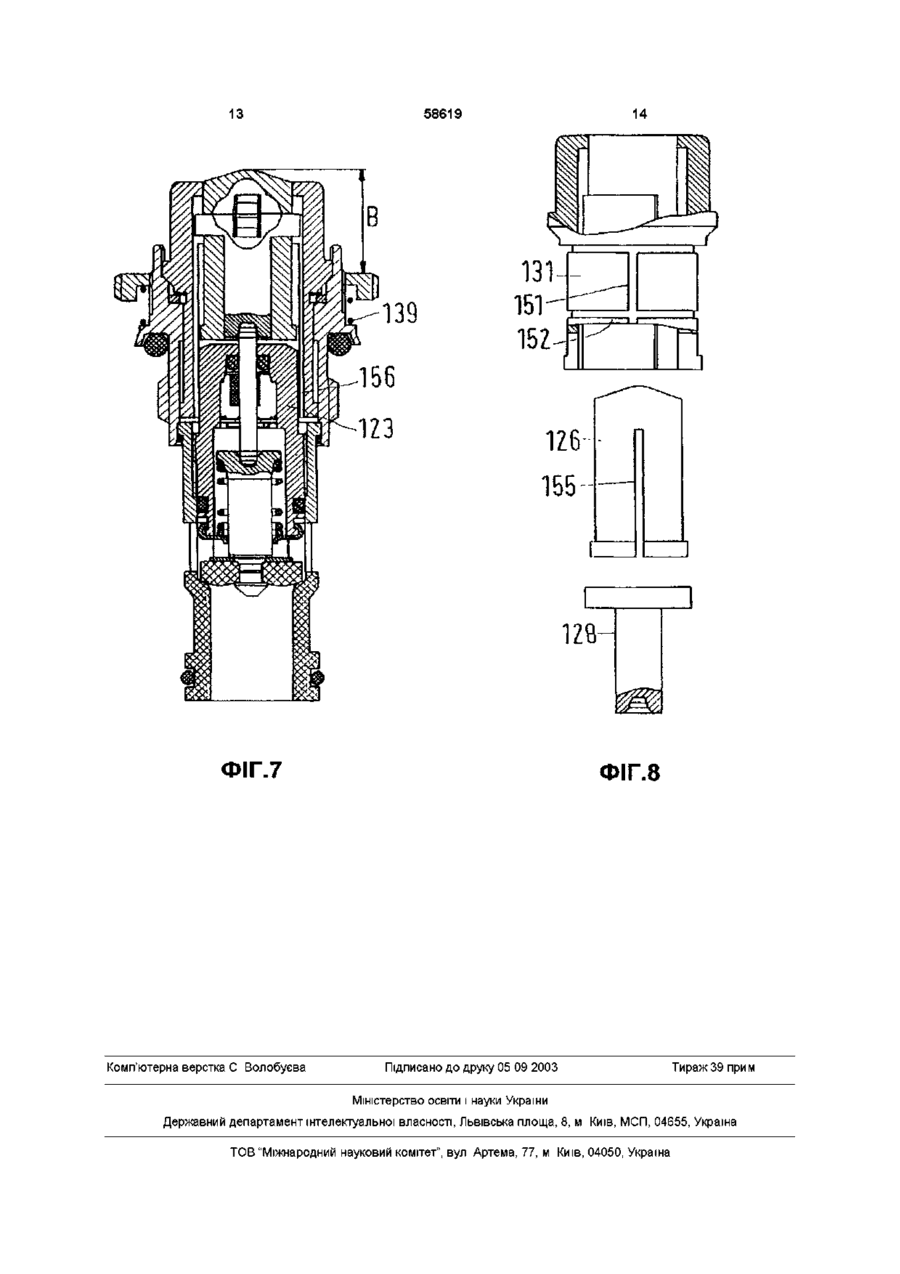

1 Клапан, зокрема термостатичний клапан для опалювальних систем, з корпусом, клапанним сідлом, закривним елементом, який приводиться в дію за допомогою пальця, що проходить крізь ущільнюючий засіб, і з з'єднуючим засобом, який має першу форму, прийнятну для фіксації робочого елемента, який відрізняється тим, що з'єднуючий засіб має щонайменше один з'єднуючий елемент (25, 31, 36, 125, 131, 136), який є регульованим у напрямку осі пальця для забезпечення перетворення цього щонайменше одного з'єднуючого елемента у другу форму, прийнятну для фіксації робочого елемента другого типу, і тим, що ущільнюючий засіб (23, 123) встановлений так, що розділяє внутрішню частину корпусу (11, 111) на вологу зону (21, 121) і суху зону (22, 122), яка призначена для прийняття щонайменше частини щонайменше одного з'єднуючого елемента (25, 31, 36, 125, 131, 136) 2 Клапан за п 1, який відрізняється тим, що обидві форми з'єднуючого засобу мають контактну поверхню, причому при першій формі контактна поверхня знаходиться на більшій відстані від вільного кінця вхідного елемента (26, 126), який контактує з пальцем, ніж контактна поверхня при другій формі 3 Клапан за п 1 або 2, який відрізняється тим, що у кожній з двох форм є поверхня для затягування (35, 37, 135, 137), яка розміщена до контактної поверхні (37, 137) і яка у першій формі є конічною поверхнею з невеликим ЗОВНІШНІМ діаметром, а у другій формі є зовнішньою різьбою 3 великим діаметром 4 Клапан за будь-яким з пп 1-3, який відрізняєть ся тим, що внутрішній з'єднуючий елемент (25, 125) має вхідний елемент (26, 126) і проміжний елемент (28, 128), який знаходиться між пальцем і вхідним елементом, і вхідний елемент (26, 126) встановлений з можливістю з'єднання з проміжним елементом (28, 128) у щонайменше двох різних аксіальних положеннях 5 Клапан за будь-яким з пп 1-4, який відрізняється тим, що центральний з'єднуючий елемент (31, 131) має пльзоподібну форму, а назовні - поверхню для затягування (35, 135), і розміщений в корпусі (11, 111) з можливістю переміщення в ньому і фіксації щонайменше у двох положеннях 6 Клапан за будь-яким з пп 1-5, який відрізняється тим, що ЗОВНІШНІЙ з'єднуючий елемент (36, 136), який виконаний у вигляді різьбового кільця, має направлення по зовнішньому боку корпусу (11, 111) з можливістю переведення у щонайменше два положення і має на передньому боці контактну поверхню (37, 137), яка є робочою при обох формах з'єднуючого засобу, а на периферії має поверхню для затягування (38, 138) у вигляді різі 7 Клапан за будь-яким з пп 1-6, який відрізняється тим, що суха зона (22, 122) має утворену між ущільнюючим засобом (23, 123) і корпусом (11, 111) циліндричну камеру (33, 133), де розміщені частини з'єднуючого засобу 8 Клапан за будь-яким з пп 1-7, який відрізняється тим, що має пружний засіб, який утримує з'єднуючі елементи (25, 3 1 , 36, 125, 131, 136) у формі, яка дає можливість пристосування робочих елементів першого типу 9 Клапан за будь-яким з пп 4-8, який відрізняється тим, що вхідний (26, 126) і проміжний (28, 128) елементи утримуються разом за допомогою з'єднуючої пружини (ЗО, 130) 10 Клапан за будь-яким з пп 4-9, який відрізняється тим, що має допоміжну пружину (39, 139), яка утримує ЗОВНІШНІЙ з'єднуючий елемент (36, 136) у положенні, яке відповідає другій формі, і зміщує його до положення, яке відповідає першій формі, при прикладенні осьового навантаження 11 Клапан за будь-яким з пп 1-10, який відрізняється тим, що ущільнюючий засіб (23, 123), призначений для обмеження підйому закриваючого елемента (18, 118), встановлений на різі у корпусі (11, 111) з можливістю повороту із зовні о (О 00 ю 58619 Винахід стосується клапана, зокрема термостатичного клапана для систем опалення, з корпусом, клапанним сідлом, закриваючим елементом, який приводиться в дію пальцем, що проходить крізь ущільнюючий засіб, і з з'єднуючим засобом, який має першу форму, прийнятну для фіксації робочого елемента Щоб робочий елемент можна було змонтувати на клапані, корпус клапана повинен мати з'єднуючий засіб, який відповідає типу робочого елемента БІЛЬШІСТЬ клапанів, які доступні на ринку, мають з'єднуючий засіб, показаний на фіг 1 і 2 На з'єднуючому засобі 1, який має першу форму, є контактна поверхня 2, на яку муфта робочого елемента натискає шляхом зміни на КОНІЧНІЙ поверхні 3 затягування напрямку дії радіальної сили у аксіальний напрямок Відстань А між контактною поверхнею 2 і вільним кінцем пальця 4, який приводить в дію закриваючу частину, складає приблизно 30мм Один з прикладів з'єднуючого засобу показаний у патенті DE 32 36 372 С2 При з'єднуючому засобі 5, який має другу форму, контактна поверхня 6 має на передньому боці поверхню затягування 7, яка виконана у вигляді різі Накидна гайка з внутрішнім торцем, яку нагвинчують на цю поверхню затягування буде притискувати муфту робочого елемента до контактної поверхні Поверхня затягування 7 має різь М30х1,5 Відстань між контактною поверхнею 6 і вільним кінцем пальця 4 клапана дорівнює приблизно 10мм Приклад такого з'єднуючого засобу показаний у патенті DE 43 44 773 А1 Інші з'єднуючі засоби відрізняються від з'єднуючого засобу 5 тим, що відстань В є дещо більшою, наприклад, 20мм Крім того, відомий ( DE 94 11 056 U1) одинарний клапан, прийнятний для з'єднання з двома або більше типами робочих елементів, за допомогою адаптера, який є додатковим компонентом, введеним між клапаном і робочим елементом При ремонтних роботах оператор повинен замінити тільки декілька частин запасними Він може також комбінувати клапани і робочі елементи різних виробників Але, виявилося, що часто додаткові елементи або адаптери, які потрібні для окремих пристроїв, є не доступними, коли це потрібно Вони можуть бути або загублені, або використані Винахід вирішує задачу створення клапана, описаного у введенні, який має всі елементи потрібні для пристосування по вибору щонайменше двох різних типів робочих елементів Згідно З винаходом ця задача вирішується тим, що з'єднуючий засіб має щонайменше один з'єднуючий елемент, який є регульованим у напрямку осі пальця для забезпечення перетворення цього щонайменше одного з'єднуючого елемента у другу форму, прийнятну для фіксації робочого елемента другого типу, і тим, що ущільнюючий засіб встановлений так, що розділяє внутрішню частину корпуса на вологу зону і суху зону, яка слугує для прийняття щонайменше частини щонайменше одного з'єднуючого елемента Введення частини, яка може переміщатися в осьовому напрямку, дає можливість утворювати щонайменше дві різні форми, які є прийнятними для приєднання робочих елементів першого або другого типу Ця ідея вже була описана у неопублікованій заявці на патент Німеччини 19955259 Розділення на вологу і суху зони, а також розміщення щонайменше частин з'єднуючих елементів у сухій зоні є додатковою ВІДМІНОЮ винаходу Частини клапана, які розміщені у сухій зоні не потребують особливо високої точності виготовлення, так як у сухій зоні немає проблем з ущільненням Тому, ці частини клапану можуть бути виготовлені за дешевою технологією лиття Крім того, КІЛЬКІСТЬ ущільнень може бути зменшена до мінімуму, так як з'єднуючі елементи, які розміщені у сухій зоні не потребують ущільнення у напрямку назовні Чим ближче ущільнюючий засіб відокремлюючої стінки до клапанного сідла, тим більше простору є доступним для розташування з'єднуючих елементів у сухій зоні корпусу Перевагою є те, що обидві форми мають контактну поверхню, причому, при першій формі контактна поверхня знаходиться на більшій відстані від вільного кінця вхідного елемента, який контактує з пальцем, ніж контактна поверхня при другій формі У багатьох випадках таке аксіальне зміщення буде достатнім для забезпечення різних форм з'єднуючого засобу Бажано, щоб при кожній з двох форм була поверхня для затягування, яка розміщена до контактної поверхні і яка при першій формі є конічною поверхнею з невеликим ЗОВНІШНІМ з діаметром, а при другій формі є зовнішньою різьбою з великим діаметром При таких двох типах форм основна частина робочих елементів, які є на ринку, може бути змонтована на клапані Перевагою є і те, що внутрішній з'єднуючий елемент має вхідний елемент і проміжний елемент, який знаходиться між пальцем і вхідним елементом, і вхідний елемент може бути з'єднаний з проміжним елементом у щонайменше двох різних аксіальних положеннях Тому, вхідний елемент і проміжний елемент можуть бути телескопічне зміщені один відносно одного для адаптування у бажану форму Ще однією перевагою є те, що центральний з'єднуючий елемент має пльзоподібну форму, а назовні - поверхню для затягування, і уведено в корпус з можливістю переміщення в ньому і фіксації щонайменше у двох положеннях Таким шляхом поверхня для затягування може бути переведена у своє робоче положення Якщо нема потреби в и використанні, то вона може бути накрита іншими елементами Бажано, щоб ЗОВНІШНІЙ з'єднуючий елемент, який виконаний у вигляді різьбового кільця, мав направлення по зовнішньому боку корпусу, міг бути переведений у щонайменше два положення і мав на передньому боці контактну поверхню, яка є робочою при обох формах з'єднуючого засобу, а на периферії мав поверхню для затягування (38, 138) у вигляді різі Різьбове кільце такого типу за безпечує просту конструкцію В іншому втіленні зберігається те, що суха зона має утворену між ущільнюючим засобом і корпусом циліндричну камеру, де розміщені частини з'єднуючого засобу Той факт, що циліндрична камера може розмістити елементи, наприклад, центральний з'єднуючий елемент або пружину, забезпечує добре використання доступного простору камери Додатково, клапан має пружний засіб, який утримує з'єднуючі елементи у формі, яка дає можливість пристосування робочих елементів першого типу Для користувача обов'язковим є те, що клапан завжди поставляється у перший формі, маючи на увазі, що потрібна модифікація для отримання другої форми Доцільним Є те, що вхідний і проміжний елементи утримуються разом за допомогою з'єднуючої пружини Така з'єднуюча пружина може працювати у декількох різних положеннях по осі внутрішнього елемента відносно проміжного елемента Додатковою перевагою є те, що клапан має допоміжну пружину, яка утримує ЗОВНІШНІЙ з'єднуючий елемент у положенні, яке відповідає другій формі, і зміщує його до положення, яке відповідає першій формі, при прикладенні осьового навантаження При такій конструкції ЗОВНІШНІЙ з'єднуючий елемент автоматично адаптується до ВІДПОВІДНОГО типу робочого елемента, який використовують Перевагою є також те, що ущільнюючий засіб, слугуючи для обмеження підйому закриваючого елемента, встановлений на різьбі у корпусі з можливістю повороту із зовні Це забезпечує попереднє встановлення клапана, шляхом обмеження підйому по висоті Далі винахід буде описано детально на базі переважного втілення з посиланнями на креслення, на яких фіг 3 - повздовжній перетин клапану згідно з винаходом з першою формою з'єднуючого засобу, фіг 4 - клапан на фіг 3 з другою формою з'єднуючого засобу, фіг 5 - окремі частини клапану на фіг 3 і 4, фіг 6 - друге втілення клапану згідно з винаходом з першою формою з'єднуючого засобу, фіг 7 - клапан на фіг 6 з другою формою з'єднуючого засобу, фіг 8 - окремі частини клапану на фіг 6 і 7 Клапан (фіг 3 - 5) призначений для вбудовування Його корпус 11 має вставку 12, яку можливо вкрутити на різьбі 13 у збірку на передньому боці радіатора, ущільнювач 14, який стискається при впиранні у передню поверхню До корпусу 11 відноситься також нижня частина 15, на якій знаходиться клапанне сідло 16 і яка входить у вхідний отвір радіатора з ущільнювачем 17 Клапанне сідло 16 взаємодіє з закриваючим елементом 18, який приводиться в дію пальцем 19 Відокремлююча стінка 20 має ущільнюючий засіб 23, який розділяє внутрішню частину корпусу 11 на вологу зону 21 і суху зону 22 Палець 19 проходить від вологої зони 21 у суху зону 22 крізь ущільнюючий засіб 23, який також називають сальниковою коробкою Цей ущільнюючий засіб 58619 вкручений у корпус 11 на різі і для повного ущільнення потрібно тільки один додатковий зафіксований ущільнювач 24 Внутрішній з'єднуючий елемент 25 утворений вхідним елементом 26 з виступом 27 і проміжним елементом 28 Вхідний елемент 26 і проміжний елемент 28 можуть переміщатися телескопічне відносно один одного, і у двох положеннях, які відповідають фіг 3 і 4, вони можуть бути з'єднані один з одним, використовуючи стопори 29 Пружина ЗО створює тиск на елемент 25, діючи назовні Так як проміжний елемент 28 і палець 19 фіксовано з'єднані один з одним, то пружина ЗО в той же час слугує як відкриваюча пружина для закриваючого елемента За допомогою пружини 32, яка розташована у циліндричній камері 33 між ущільнюючим засобом 23 і корпусом 11, пльзоподібний циліндричний з'єднуючий елемент 31 витискується назовні до положення, наперед визначеного упором 34 Цей елемент 31 має поверхню 35 для затягування у вигляді конічної поверхні Ця конічна поверхня є робочою, як показано на фіг 3, або закритою (див фіг 4), коли на елемент 31 натискують донизу ЗОВНІШНІЙ з'єднуючий елемент 36 утворений різьбовим кільцем, яке зафіксоване від повороту і в якому передня поверхня утворює упор 37, а зовнішня нарізка є поверхнею 38 для затягування Співвісна пружина 39 діє на елемент 36 у напрямку назовні (див праву частину на фіг 3 і 4) Але, коли верхня частина термостату діє на упор 37, то елемент 36 може бути переміщений у положення, яке показане зліва на фіг 3 і 4 Клапан поставляють у положенні, показаному на фіг 3, і з'єднуючий елемент 36 має положення показане праворуч Коли робочий елемент першого типу, який взаємодіє з поверхнею 35 затягування, пристосовують аксіальне, то ЗОВНІШНІЙ з'єднуючий елемент 36 приходить у положення, яке показано ліворуч, так що з'являється відстань А між упором 37 і 6 верхом виступу 27 Але, коли пристосовують робочий елемент другої форми, який має гайку з різьбою М30х1,5, то вхідний елемент 26 і центральний з'єднуючий елемент 31 утеплюється усередину, так що має місце форма з'єднуючого пристрою, показана на фіг 4, при якій відстань між упором 37 і верхом виступу 27 є меншою ніж у вище описаному випадку Як можна бачити, всі частини з'єднуючого пристрою розміщені у сухій зоні 22 або ще далі, тому ущільнення між цими з'єднуючими елементами не потрібно Для попереднього встановлення клапан також має регульоване обмеження підйому 3 цією метою, центральний з'єднуючий елемент 31 неповоротно з'єднаний з тримачем 40 закриваючого елемента 18 через внутрішній з'єднуючий елемент 25 і палець 19, при цьому, тримач спирається на скісну поверхню 41 корпуса 11 Таким чином, підйом для відкривання клапана може бути встановлений поворотом центрального з'єднуючого елемента 31 У втіленні, показаному на фіг 6 - 8, номера позначень для ВІДПОВІДНИХ частин збільшені на 100 Різниця Є втому, що пружина 130 для відкривання клапану розміщена у вологій зоні 121, тому ущіль нюючий засіб 123 має більшу відстань від клапанного сідла 116 Крім того, циліндрична камера 133 слугує для розміщення частини центрального з'єднуючого елемента 131 Пружина 150 розтягання стягує вхідний елемент 126 і проміжний елемент 128 один до одного Елемент 131 має канавки 151, які паралельні осі, і периферійні канавки 152, з якими зачіплюються направляючі елементи 153 на корпусі 111 Усередині є упори 154, які взаємодіють з вхідним елементом 126 Цей вхідний елемент поворотно з'єднаний з центральним з'єднуючим елементом 131 через прорізи 155 Клапан поставляють у формі, яка показана на фіг 6, де ЗОВНІШНІЙ з'єднуючий елемент 136 знаходиться у піднятому положенні Але, якщо потрібно його пристосувати до робочого елемента другого типу, то потрібно буде тільки повернути центральний з'єднуючий елемент 131 поки направляючий елемент 153 не увійде у паралельну осі канавку 151 Потім, ПІД ДІЄЮ пружини 150 обидва елементи 58619 8 126 і 131 приймають другу форму, показану на фіг 7 У цьому втіленні також є обмеження підйому закриваючого елемента для попереднього встановлення клапана 3 цією метою елемент 131 з'єднують з ущільнюючим засобом 123 через багатокутне сполучення 156 При повороті з'єднуючого елемента 131 буде відбуватися поворот на своїй різьбі ущільнюючого засобу 123 і зміщення його аксіальне Можливі відхилення від показаних втілень різними шляхами, не порушуючи основну ідею винаходу Наприклад, замість пружини 150 розтягання може бути використана пружина стиснення, якщо вона буде створювати такий самий ефект, як і пружина розтягнення На баз винаходу можуть бути сконструйовані клапани з вхідними і вихідними з'єднувачами замість показаних клапанів для вбудовування А ФІГ.1 ФІГ.2 58619 10 25 A ФІГ.З ФІГ.4 11 58619 12 ч. 1 5 »ІГ5 ФІГ6 13 58619 14 І ff 131 151 1 1 152 126 155 128 ФІГ.7 Комп'ютерна верстка С Волобусва ФІГ.8 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
