Пристрій для перекриття повітроводу

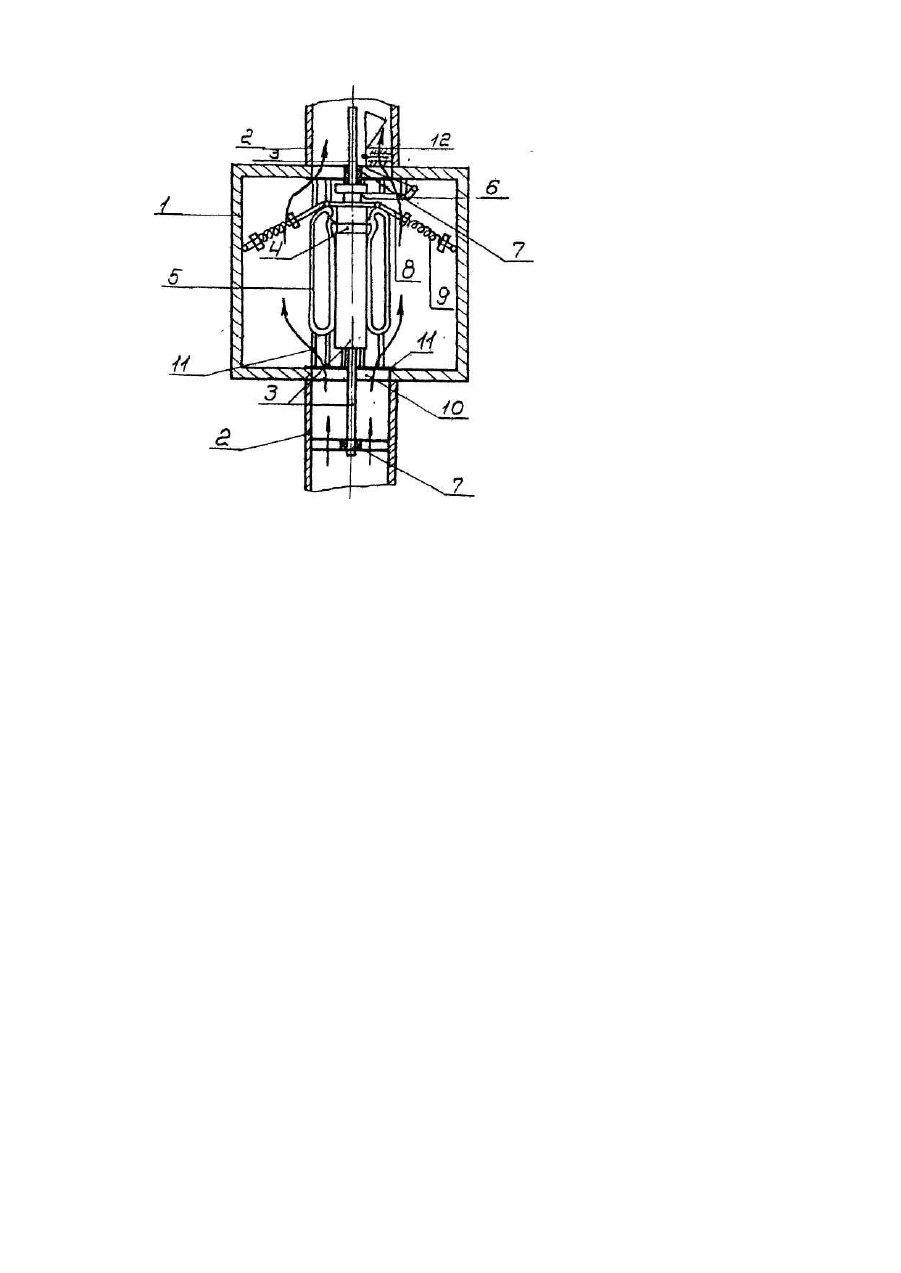

Изобретение относится к автоматическим устройствам для перекрытия воздухо вода вентсистем и может быть применено в различных отраслях промышленности, Известно предохранительное устройство для защиты аппаратов и оборудования от перегрузок давлением, содержащее снабженную канавкой по замкнутому круговому контуру разрывную мембрану, закрепленную между двумя зажимными элементами, причем канавка выполнена с эксцентриситетом относительно центров зажимных элементов и мембраны [Авт.св. СССР №1569494, кл. F 16 К 17/16]. Недостатком известного предохранительного устройства является то, что после его срабатывания мембрана разрывается и для продолжения работы устройства необходима ее замена. Наиболее близким техническим решением к изобретению является устройство для перекрытия воздуховода, содержащее корпус с закрепленным на нем клапаном, взаимодействующим с электромагнитной защелкой, причем клапан снабжен штоком, установленным в направляющих, и закреплен в каркасе при помощи шарнирно соединенных со штоком подпружиненных штанг [Авт.св. СССР №514168, кл. F 24 F 13/08, F 16 К 31/02]. Недостатком известного устройства является его низкая надежность, наличие ударных нагрузок, высокого шума и ограниченные функциональные возможности. Задачей изобретения является уменьшение ударных нагрузок и шума, а также расширение функциональных возможностей. Поставленная задача достигается тем, что в устройстве для перекрытия воздуховода, содержащем корпус с расположенным в нем клапаном, закрепленным на штоке с возможностью вертикального перемещения в направляющих по оси воздуховода, подпружиненные штанги, прикрепленные к корпусу и штоку, и защелку с приводом, клапан выполнен в виде газонаполненного тора из эластичного материала, причем тор расположен вокруг штока, а привод защелки изготовлен в виде флюгера и размещен внутри воздуховода за тором по ходу воздуха. Такое выполнение устройства позволяет уменьшить ударные нагрузки и шум, а также расширить функциональные возможности и повысить надежность устройства. На прилагаемом чертеже изображено предлагаемое устройство, общий вид. Устройство содержит корпус 1, воздухо вод 2, клапан, закрепленный в корпусе 1 на штоке 3 муфтой 4 с возможностью вертикального перемещения по оси воздуховода 2, Клапан выполнен в виде газонаполненного тора 5 из эластичного материала, расположенного вокруг штока 3. Устройство содержит также защелку 6 с приводом, направляющие 7 штока 3, подпружиненные штанги 8, прикрепленные к корпусу 1 и штоку 3, пружины 9, отверстие 10 воздуховода 2 и направляющие 11 газонаполненного тора 5. Привод защелки 6 выполнен в виде флюгера 12, размещенного внутри воздуховода 2 за тором по ходу воздуха. Устройство работает следующим образом. При включении вентилятора (на чертеже не показан) в воздуховоде 2 создается напор воздуха, превышающий усилие пружин 9, и шток 3 с тором 5 выталкивается из отверстия 10 воздуховода 2 и фиксируется защелкой 6, удерживаемой флюгером 12. При отключении вентилятора напор воздуха в воздуховоде 2 падает, флюгер 12 меняет положение, освобождая защелку 6, которая выходит из зацепления со штоком 3. Последний под действием собственного веса опускается вниз к отверстию 10 воздуховода 2; при этом тор 5. перемещаясь (перекатываясь) вдоль воздуховода 2, закрывает отверстие 10. Штанги 8 под действием разжимающихся пружин 9 удерживают шток 3 с тором 5 плотно прижатыми к отверстию 10. Устройство может срабатывать и как предохранительное, легко возвращающееся в исходное положение после аварийного выталкивания взрывной волной. Тор 5 наполняется воздухом или нейтральным газом, например, азотом до давления, превышающего напор в воздуховоде.
