Теплоакумулююча капсула

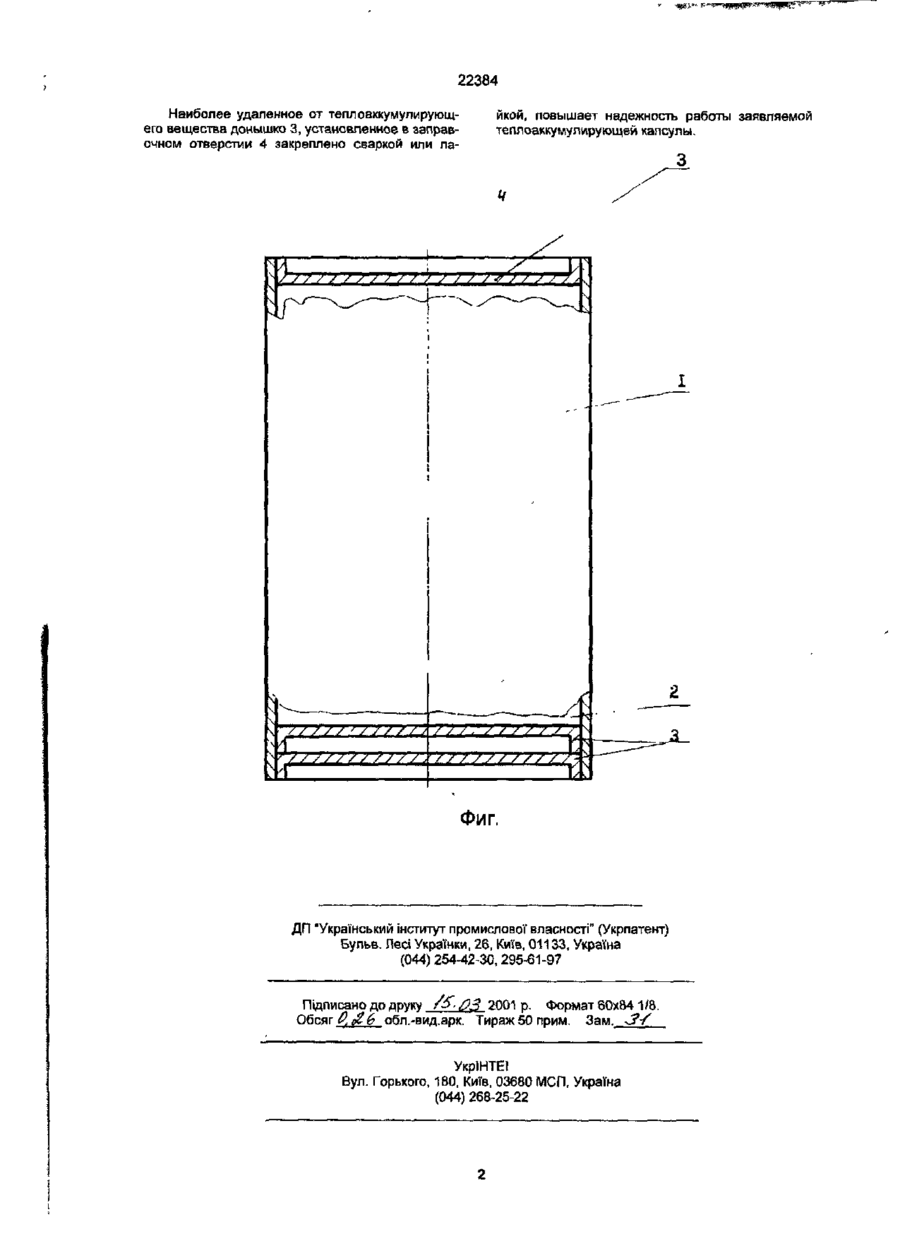

Теплоаккумулирующая капсула, содержащая герметичный корпус, внутренняя полость которого ограничена донышками и заполнена теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур, включающий заправочное отверстие, отличающаяся тем, что заправочное отверстие капсулы загерметизировано, по крайней мере, двумя донышками, последнее из которых - наиболее удаленное от теплоаккумулирующего вещества, закреплено сваркой. СМ Изобретение относится к теплотехнике, в частности к тепловым аккумуляторам, предназначенным для накопления, хранения и отдачи тепла. В качестве прототипа выбрана теплоаккумулирующая капсула [ 1 ] , содержащая герметичный корпус, внутренняя полость которого ограничена донышками и заполнена теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур. Недостатком такой капсулы является низкая надежность герметизации корпуса капсулы в месте примыкания крышки к корпусу. Негерметичность теплоаккумулирующей капсулы обуславливает, при ее эксплуатации, как частичную потерю теплоаккумулирующего вещества, так и изменение его химического состава вследствие взаимодействия с окружающей средой и, следовательно, снижение эффективности работы капсулы. В основу изобретения поставлена задача создания теплоаккумулирующей капсулы, обеспечивающей высокий уровень надежности за счет надежной герметизации ее внутренней полости. Решение этой задачи достигается тем, что в теплоаккумулирующей капсуле, содержащей герметичный корпус, внутренняя полость которого ограничена донышками и заполнена теплоаккумулирующим веществом, изменяющим свое агрегатное состояние в рабочем диапазоне температур, заправочное отверстие капсулы загерметизировано несколькими, не менее двух, донышками. Последнее из этих донышек - наиболее удаленное от теплоаккумулирующего вещества закреплено сваркой или пайкой. Установка нескольких, не менее двух донышек в заправочном отверстии корпуса капсулы позволяет, помимо увеличения, по сравнению с прототипом, числа уплотнений, исключить попадание теплоаккумулирующего вещества в зону поверхностей, соединяемых сваркой или пайкой и, повысить надежную герметичность этого соединения. На чертеже изображена заявляемая теплоаккумулирующая капсула. Теплоаккумулирующая капсула содержит цилиндрический герметичный корпус 1, внутренняя полость 2 которого ограничена донышками 3 и заполнена теплоаккумулирующим веществом (на рисунке не показано). Последнее из донышек 3 наиболее удаленное от теплоаккумулирующего вещества, закреплено в заправочном отверстии 4 корпуса 1 при помощи сварки или пайки. Теплоаккумулирующая капсула работает следующим образом. При смывании наружной поверхности корпуса 1 нагретым до рабочей температуры теплоносителем, теплоаккумулирующее вещество нагреваясь, изменяет свое агрегатное состояние, накапливает тепло. При смывании наружной поверхности корпуса 1 холодным теплоносителем тепло, накопленное теплоаккумулирующим веществом передается теплоносителю, нагревая его. На всех режимах работы капсулы донышки 3, предотвращая частичную потерю теплоаккумулирующего вещества, а также изменение его химического состава вследствие взаимодействия с окружающей атмосферой обеспечивают надежную герметичность полости 2. О * 00 ГО см l6 обл.-вид.арк. Тираж 50 прим. Зам. 3-Ґ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
