Крутопохилий конвеєр

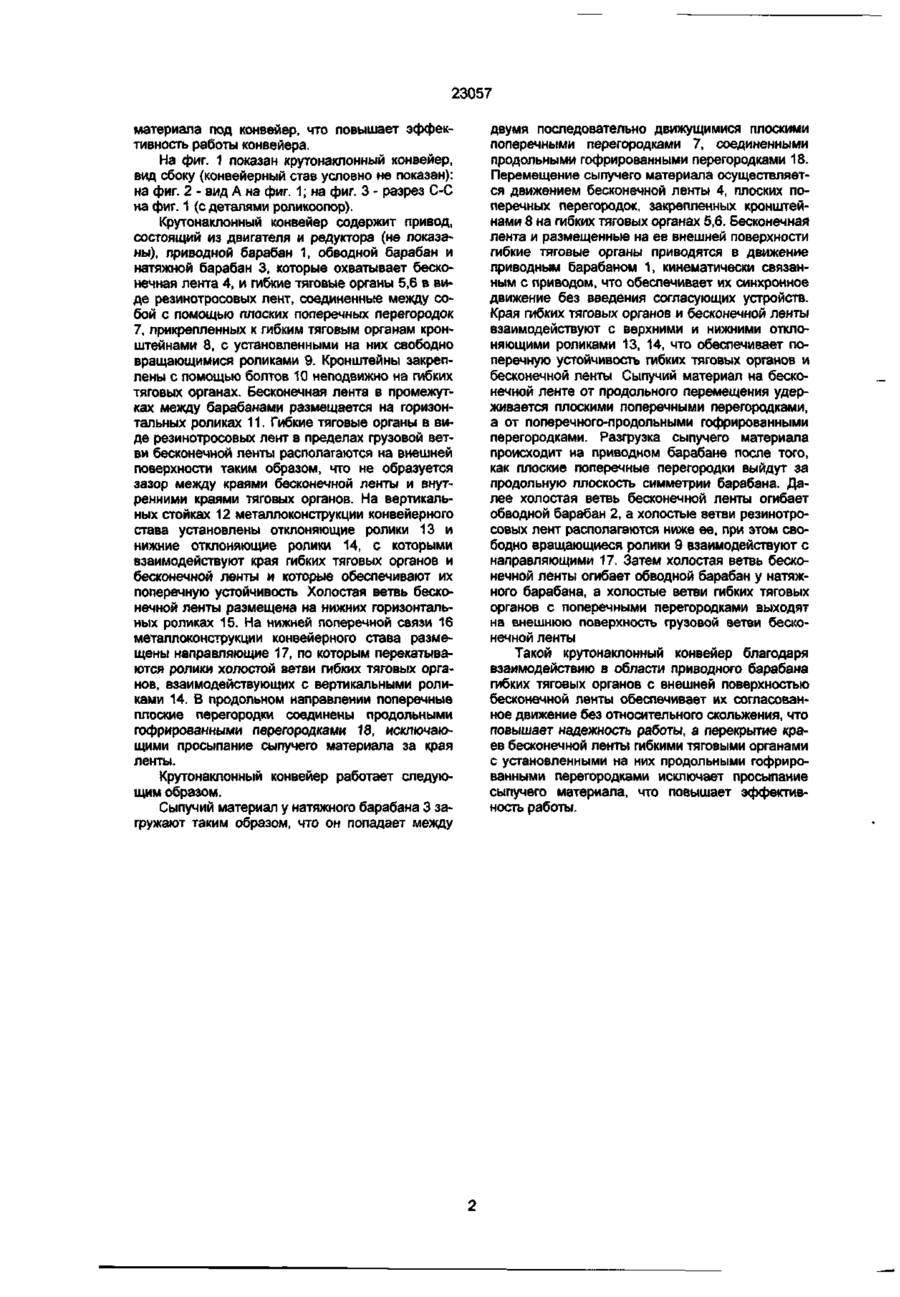

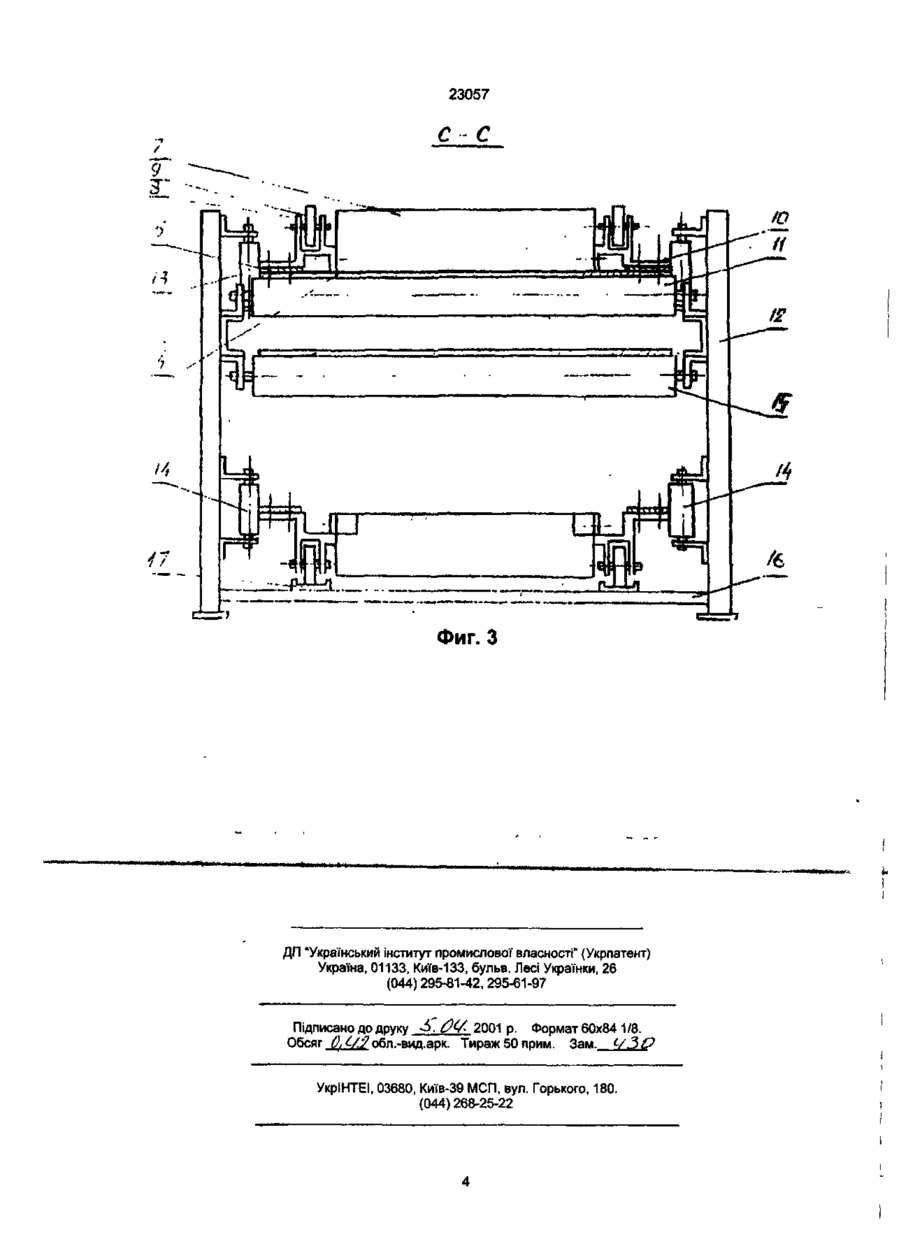

Крутонаклонный конвейер, включающий бесконечную ленту, охватывающую приводной, обводной и натяжной барабаны, гибкие тяговые органы, поперечные перегородки, отличающийся тем, что гибкие тяговые органы связаны между собой поперечными перегородками, которые в свою очередь соединены друг с другом продольными гофрированными перегородками, причем гибкие тяговые органы установлены на внешней поверхности грузовой ветви бесконечной ленты без образование зазоров между внешними краями бесконечной ленты и внутренними краями гибких тяговых органов. Предлагаемое изобретение относится к подъемно-транспортному машиностроению, а именно, к крутонаклонным ленточным конвейерам, предназначенным для транспортирования сыпучего материала. Известен ленточный конвейер, включающий ленту с огибаемыми его приводным и натяжным барабанами и связанные гибким тяговым органом и установленные на ленте поперечные перегородки [1]. Это решение не обеспечивает стабильного положения поперечных перегородок на ленте, что снижает надежность работы конвейера. Известен также крутонаклонный конвейер, в котором бесконечную ленту, охватывающую приводной, обводной и натяжной барабаны, охватывает гибкий тяговый орган (цепь) с попарно смонтированными на ней перегородками, взаимодействующая с приводной звездочкой, ось которой параллельна оси приводного барабана [2]. В этом крутонаклонном конвейере гибкий тяговый орган (цепь) с перегородками движется неравномерно, что обуславливает, с одной стороны, скольжение цепи по ленте и быстрый износ последней, а с другой стороны, резкое перераспределение нагрузки между лентой и цепью, что вызывает большие динамические нагрузки в цепи и ленте и снижает надежность. Кроме этого двухлепестковая форма перегородки обуславливает поперечное перемещение сыпучего материала и его просыпания вдоль конвейерного става. В основу изобретения поставлена задача усовершенствования крутонаклонного конвейера, в котором гибкие тяговые органы в виде резинотросовых лент с поперечными и продольными перегородками в пределах грузовой ветви бесконечной ленты размещены на ее внешней поверхности, что обеспечивает совместное и согласованное движение гибких тяговых органов и бесконечной ленты и исключает просыпание сыпучего материала и за счет этого повышает надежность и эффективность работы конвейера. Поставленная задача решается тем, что в крутонаклонном конвейере, включающем бесконечную ленту, охватывающую приводной, обводной и натяжной барабаны, гибкие тяговые органы (цепи) с попарно смонтированными на них перегородками, согласно изобретению гибкие тяговые органы, связанные между собой поперечными плоскими и продольными гофрированными перегородками, установлены в области приводного и натяжного барабанов на внешней поверхности бесконечной ленты без образования зазоров между внешними краями бесконечной ленты и внутренними краями гибких тяговых органов. Такой крутонаклонный конвейер благодаря размещению гибких тяговых органов в области приводного и натяжного барабана на внешней поверхности бесконечной ленты и связи первых между собой поперечными плоскими перегородками созданы условия совместного движения гибких тяговых органов и бесконечной ленты, что повышает надежность работы конвейера, а перекрытие краев бесконечной ленты гибкими тяговыми органами и наличие гофрированных продольных перегородок исключает просыпание сыпучего см О ю о со < 23057 материала под конвейер, что повышает эффективность работы конвейера. На фиг. 1 показан крутонаклонный конвейер, вид сбоку (конвейерный став условно не показан): на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез С-С на фиг. 1 (с деталями роликоопор). Крутонаклонный конвейер содержит привод, состоящий из двигателя и редуктора (не показаны), приводной барабан 1, обводной барабан и натяжной барабан 3, которые охватывает бесконечная лента 4, и гибкие тяговые органы 5,6 в виде резинотросовых лент, соединенные между собой с помощью плоских поперечных перегородок 7, прикрепленных к гибким тяговым органам кронштейнами 8, с установленными на них свободно вращающимися роликами 9. Кронштейны закреплены с помощью болтов 10 неподвижно на гибких тяговых органах. Бесконечная лента в промежутках между барабанами размещается на горизонтальных роликах 11. Гибкие тяговые органы в виде резинотросовых лент в пределах грузовой ветви бесконечной ленты располагаются на внешней поверхности таким образом, что не образуется зазор между краями бесконечной ленты и внутренними краями тяговых органов. На вертикальных стойках 12 металлоконструкции конвейерного става установлены отклоняющие ролики 13 и нижние отклоняющие ролики 14, с которыми взаимодействуют края гибких тяговых органов и бесконечной ленты и которые обеспечивают их поперечную устойчивость Холостая ветвь бесконечной ленты размещена на нижних горизонтальных роликах 15. На нижней поперечной связи 16 металлоконструкции конвейерного става размещены направляющие 17, по которым перекатываются ролики холостой ветви гибких тяговых органов, взаимодействующих с вертикальными роликами 14. В продольном направлении поперечные плоские перегородки соединены продольными гофрированными перегородками 18, исключающими просыпание сыпучего материала за края ленты. Крутонаклонный конвейер работает следующим образом. Сыпучий материал у натяжного барабана 3 загружают таким образом, что он попадает между двумя последовательно движущимися плоскими поперечными перегородками 7, соединенными продольными гофрированными перегородками 18. Перемещение сыпучего материала осуществляется движением бесконечной ленты 4, плоских поперечных перегородок, закрепленных кронштейнами 8 на гибких тяговых органах 5,6. Бесконечная лента и размещенные на ее внешней поверхности гибкие тяговые органы приводятся в движение приводным барабаном 1, кинематически связанным с приводом, что обеспечивает их синхронное движение без введения согласующих устройств. Края гибких тяговых органов и бесконечной ленты взаимодействуют с верхними и нижними отклоняющими роликами 13, 14, что обеспечивает поперечную устойчивость гибких тяговых органов и бесконечной ленты Сыпучий материал на бесконечной ленте от продольного перемещения удерживается плоскими поперечными перегородками, а от поперечного-продольными гофрированными перегородками. Разгрузка сыпучего материала происходит на приводном барабане после того, как плоские поперечные перегородки выйдут за продольную плоскость симметрии барабана. Далее холостая ветвь бесконечной ленты огибает обводной барабан 2, а холостые ветви резинотросовых лент располагаются ниже ее, при этом свободно вращающиеся ролики 9 взаимодействуют с направляющими 17. Затем холостая ветвь бесконечной ленты огибает обводной барабан у натяжного барабана, а холостые ветви гибких тяговых органов с поперечными перегородками выходят на внешнюю поверхность грузовой ветви бесконечной ленты Такой крутонаклонный конвейер благодаря взаимодействию в области приводного барабана гибких тяговых органов с внешней поверхностью бесконечной ленты обеспечивает их согласованное движение без относительного скольжения, что повышает надежность работы, а перекрытие краев бесконечной ленты гибкими тяговыми органами с установленными на них продольными гофрированными перегородками исключает просыпание сыпучего материала, что повышает эффективность работы. Z" т S Ж1 23057 С С 9 ЇЇ1 /•? Фиг. 3 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку *$. 0
