Модульний агрегат для вирощування просапних культур

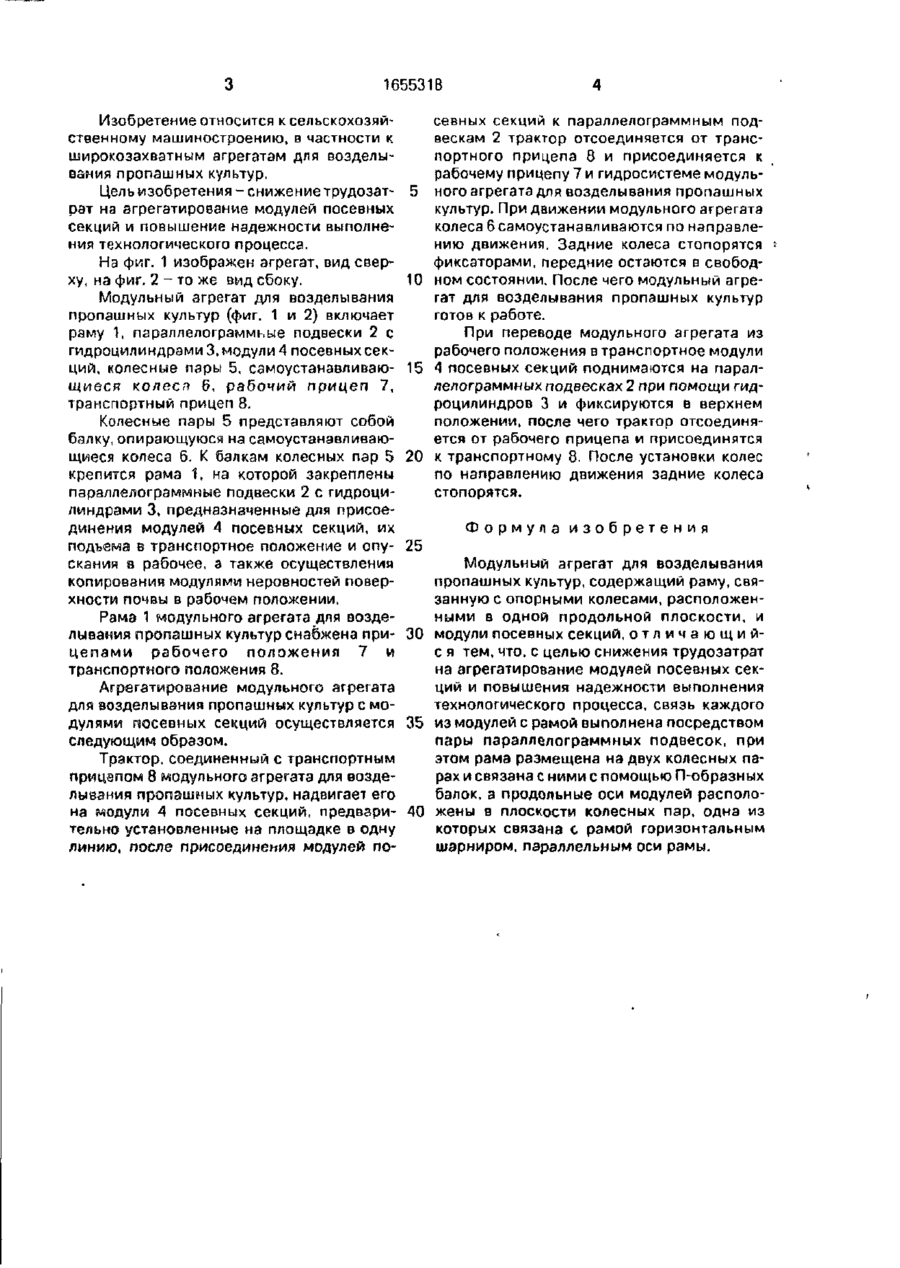

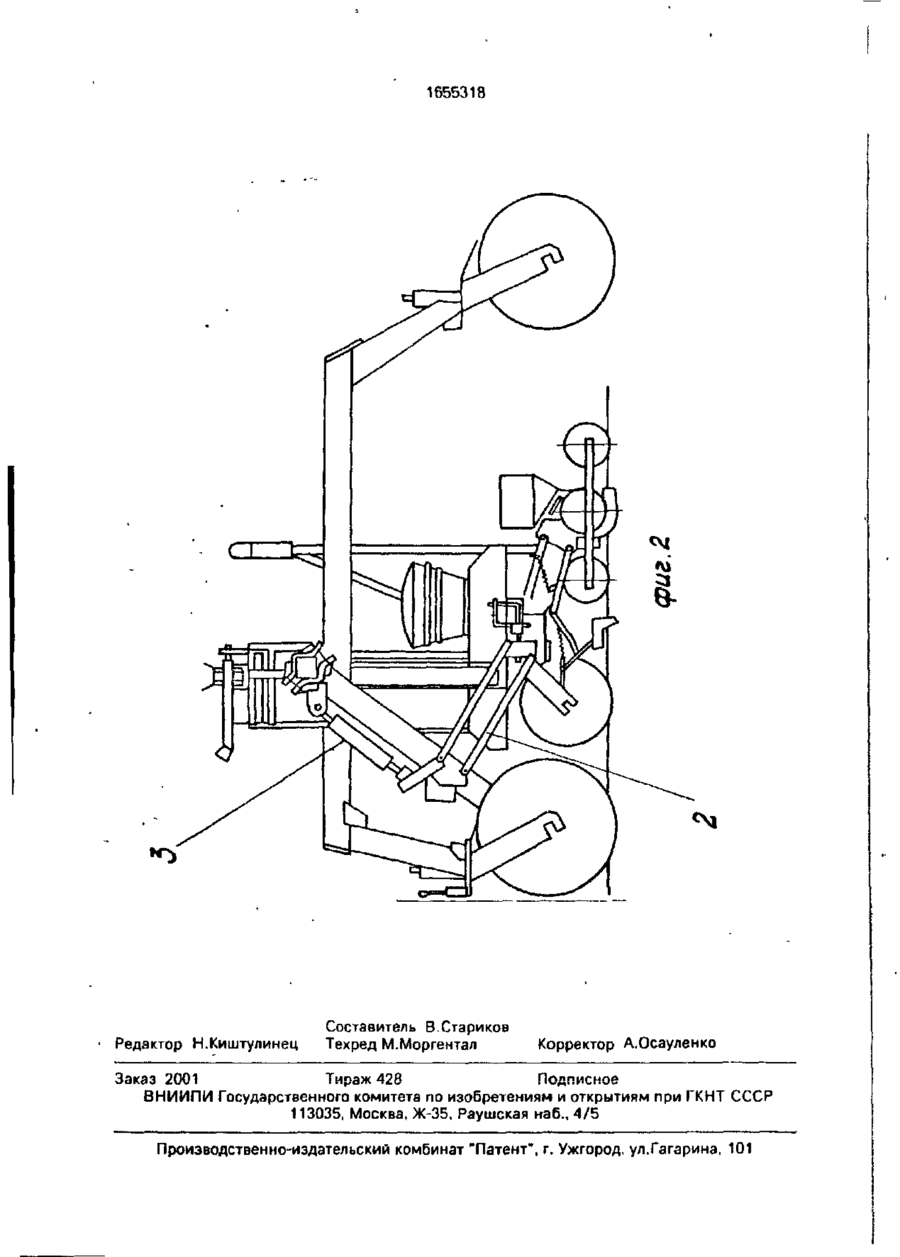

Изобретение относится к сельскохозяйственному машиностроению, в частности к широкозахватным агрегатам для возделывания пропашных культур. Цель изобрете ния ~ снижение трудозатрат на агрегатирование модулей посевных секций и повышение надежности выполнения технологического процесса Агрегат содержит раму 1, параллелограммные подвески, модули 4 посевных секций, рабочий прицеп 7, транспортный прицеп 8 Для агрегатирования модульного агрегата трактор, соединенный странспортным прицепом 8 рамы 1, надвигает ее на модули 4 посевных секций, предварительно установленные на площадке в одну линию. После соединения модулей 4 посевных секций с параллелограммными подвесками трактор присоединяется к рабочему прицепу 7 и гидросистеме модульного агрегата. Навеска каждого из модулей с помощью двух парэллелогрзммных подвесок обеспечивает хорошее копирование рельефа поля в работе, что улучшает агротехнические показатели работы агрегата. 2 ил ON СЛ ел O 0 0 0 0 D 0 0 O D 0 0 DOODOD 0OO0OD Фиг 1 7 ІГ 00 165531В Изобретение относится к сельскохозяйственному машиностроению, в частности к широкозахватным агрегатам для возделывания пропашных культур. Цель изобретения-снижение трудозатрат на агрегатирование модулей посевных секций и повышение надежности выполнения технологического процесса. На фиг. 1 изображен агрегат, вид сверху, на фиг. 2 - то же вид сбоку. Модульный агрегат для возделывания пропашных культур (фиг. 1 и 2) включает раму 1, параллелограммьые подвески 2 с гидроцилиндрами 3, модули 4 посевных секций, колесные пэры 5, самоустанавливающиеся колеса 6, рабочий прицеп 7, транспортный прицеп 8. Колесные пары 5 представляют собой балку, опирающуюся на самоустанавливающиеся колеса 6. К балкам колесных пар 5 крепится рама 1, на которой закреплены параллелограммные подвески 2 с гидроцилиндрами 3, предназначенные для присоединения модулей 4 посевных секций, их подьема в транспортное положение и опускания в рабочее, з также осуществления копирования модулями неровностей поверхности почвы в рабочем положении. Рама 1 модульного агрегата для возделывания пропашных культур снабжена прицепами рабочего положения 7 и транспортного положения 8. Агрегатирование модульного агрегата для возделывания пропашных культур с модулями посевных секций осуществляется следующим образом. Трактор, соединенный с транспортным прицепом 8 модульного агрегата для возделывания пропашных культур, надвигает его на модули А посевных секций, предварительно установленные на площадке в одну линию, после присоединения модулей по 5 10 15 20 севных секций к параллелогрэммным подвескам 2 трактор отсоединяется от транспортного прицепа 8 и присоединяется к рабочему прицепу 7 и гидросистеме модульного агрегата для возделывания пропашных культур. При движении модульного агрегата колеса бсамоустанавливаются по направлению движений. Задние колеса стопорятся фиксаторами, передние остаются в свободном состоянии. После чего модульный агрегат для возделывания пропашных культур готов к работе. При переводе модульного агрегата из рабочего положения в транспортное модули 4 посевных секций поднимаются на параллелограммных подвесках 2 при помощи гидроцилиндров 3 и фиксируются в верхнем положении, после чего трактор отсоединяется от рабочего прицепа и присоединятся к транспортному 8. После установки колес по направлению движения задние колеса стопорятся. Формула 25 изобретения Модульный агрегат для возделывания пропашных культур, содержащий раму, связанную с опорными колесами, расположенными в одной продольной плоскости, и 30 модули посевных секций, о т л и ч а ю щ и й с я тем, что, с целью снижения трудозатрат на агрегатирование модулей посевных секций и повышения надежности выполнения технологического процесса, связь каждого 35 из модулей с рамой выполнена посредством пары параллелограммных подвесок, при этом рама размещена на двух колесных парах и связана с ними с помощью П-образных балок, а продольные оси модулей располо40 жены в плоскости колесных пар, одна из которых связана с рамой горизонтальным шарниром, параллельным оси рамы. 1655318 Редактор Н.Киштулинец Составитель В.Стариков Техред М.Моргентал Корректор А.Осауленко Заказ 2001 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская каб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
