Електролюмінесцентний екран колективного користування

Номер патенту: 15117

Опубліковано: 30.06.1997

Автори: Родіонов Валерій Євгенович, Рахлін Михайло Якович

Завантажити PDF файл.

Формула / Реферат

Электролюминесцентный экран коллективного пользования, состоящий из напора расположенных в одной плоскости индикаторных модулей, каждый из которых имеет корпус с углублениями, размещенными рядами во взаимно перпендикулярных направлениях, и массив излучающих ячеек, неподвижно закрепленных в этих углублениях и имеющих каждая первую и вторую контактные площадки, подключенные соответственно к столбцовому и строчному электроду со стороны подложек этих ячеек, отличающийся тем, что корпус выполнен монолитным, а углубления в нем расположены с обеих сторон одно напротив другого, при этом в качестве излучающей ячейки использована многослойная структура с активной керамической подложкой, плотно входящая в соответствующее углубление, столбцовые электроды такого модуля выполнены в виде параллельных полос, размещенных в толще корпуса между противолежащими углублениями, а строчные электроды выполнены в виде двух параллельных полос, проходящих каждая вдоль соответствующих рядов углублений одной из сторон корпуса.

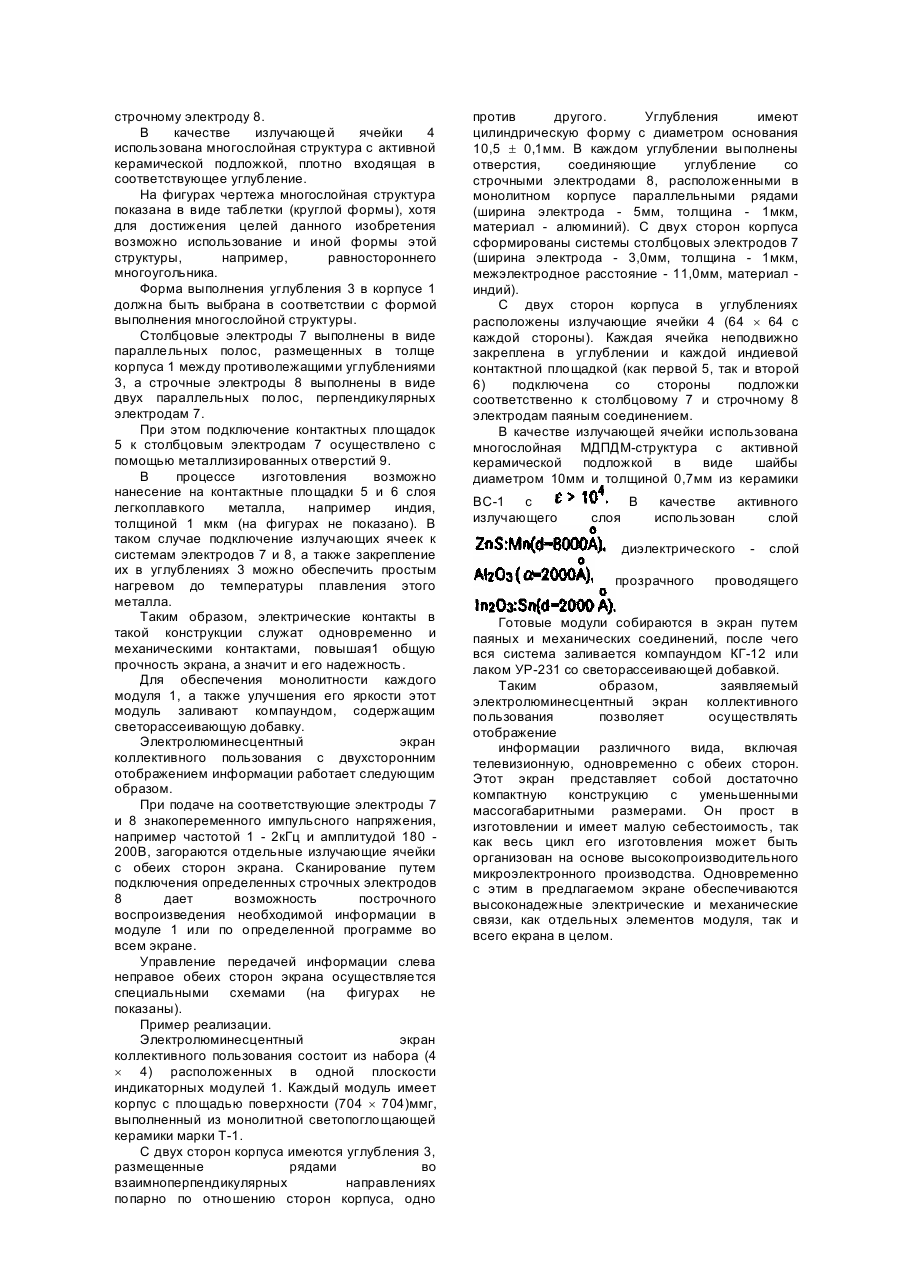

Текст

Изобретение относится к оптоэлектронике, в частности, к электролюминесцентным экранам коллективного пользования, которые могут найти применение при создании больших информационных систем, используемых в различных отраслях промышленности, зрелищных объектах, школах и т.п. Наиболее близким по технической сущности и достигаемому результату к заявляемому является электролюминесцентный экран коллективного пользования, состоящий из набора индикаторных модулей, каждый из которых содержит корпус, собранный из отдельных пустотелых элементов так, что имеющиеся в них углубления расположены в двух взаимно перпендикулярных направлениях. В этих углублениях закреплены излучающие ячейки, в качестве которых служат, в частности, твердотельные электролюминесцентные структуры, контактирующие с лицевой панелью, жестко закрепленной относительно корпуса. Излучающие ячейки со стороны своих подложек взаимосвязаны с системами столбцовых и строчных электродов, проходящими как в нижней части пустотелых элементов, так и в промежутках между ними. Экран обладает возможностью отображения графической информации, а также работы в телевизионном режиме. Он имеет достаточно высокие показатели по яркости и контрастности. Однако такие экраны сложны в изготовлении, так как для каждого индикаторного модуля характерно наличие большого числа разнородных конструктивных элементов, имеющих различные геометрические формы и размеры. Этот же фактор приводит к усложнению сочленения и состыковки модулей в большой экран и, соответственно, к увеличению механических и электрических связей, а значит и к снижению надежности. В подобной конструкции под действием дестабилизирующих факторов (например, термоударе, повышенной влажности или вибрации) возможно неустранимое повреждение как механических, так и электрических связей. Все это делает невозможным создание на их основе экранов с возможностью двухсторонней визуализации передаваемой. информации. В основу изобретения поставлена задача создания электролюминесцентного экрана коллективного пользования, в котором двухсторонняя визуализация информации с этого экрана обеспечивается особой конструкцией излучающих ячеек и их подключением к системам столбцовых и строчных электродов и за счет этого упрощается технология изготовления и повышается надежность. Поставленная задача решается тем, что в электролюминесцентном экране коллективного пользования, состоящем из набора расположенных в одной плоскости индикаторных модулей, каждый из которых имеет корпус с углублениями, размещенными рядами во взаимно перпендикулярных направлениях, и массив излучающих ячеек, неподвижно закрепленных в этих углублениях и имеющих каждая первую и вторую контактные площадки, подключенные соответственно к столбцовому и строчному электроду со стороны подложек этих ячеек, согласно изобретению, корпус выполнен монолитным, а углубления в нем расположены с обеих сторон, одно напротив другого, при этом в качестве излучающей ячейки использована многослойная структура с активной керамической подложкой, плотно входящая в соответствующее углубление, столбцовые электроды такого модуля выполнены в виде параллельных полос, размещенных в толще корпуса между противолежащими углублениями, а строчные электроды выполнены в виде двух параллельных полос, проходящих каждая вдоль соответствующих рядов углублений одной из сторон корпуса. Такая конструкция заявляемого экрана обеспечивает простое и надежное закрепление излучателей с обеих сторон монолитного корпуса и подключение их к системам строчных и столбцовых электродов, обеспечивая тем самым возможность одновременно отображения информации с обеих сторон экрана. Для заявляемого экрана характерно наличие однородных конструктивных элементов с одинаковыми геометрическими размерами, что значительно упрощает процессы сочленения и состыковки их в большой экран. Использование в качестве излучающей ячейки многослойной структуры с активной керамической подложкой улучшает электрические и механические прочностные характеристики, также влияющие на надежность. Нанесение строчных электродов непосредственно на соответствующие поверхности корпуса позволяет дополнительно осуществлять проверку надежности контактирования до сборки индикаторного модуля. Размещение столбцовых электродов в толще корпуса, помимо повышения надежности изоляции их от строчных электродов, обеспечивает также при стыковке модулей надежное механическое соединение. Таким образом, все перечисленные выше факторы позволяют создать компактный твердотельный индикаторный модуль с возможностью двухстороннего отображения информации, из которого могут быть набраны экраны коллективного пользования практически любого типоразмера, характеризующиеся высоконадежными электрическими и механическими связями при более простой технологии изготовления. На фиг.1 показан общий вид заявляемого экрана; на фиг.2 - вид в разрезе одного из индикаторных модулей заявляемого экрана; на фиг.3 - вид сверху одного из индикаторных модулей. Заявляемый электролюминесцентный экран коллективного пользования состоит из набора расположенных в одной плоскости индикаторных модулей 1. Каждый модуль 1 имеет корпус 2 (фиг.2), выполненный монолитным. С двух сторон корпуса 2 попарно одно напротив другого выполнены углубления 3, размещенные рядами во взаимно перпендикулярных направлениях. Модуль 1 содержит массив излучающих ячеек 4, неподвижно закрепленных в углублениях 3, каждая из которых имеет первую контактную площадку 5 и вторую контактную площадку 6, подключенные со стороны подложек этих ячеек 4 соответственно к столбцовому электроду 7 и строчному электроду 8. В качестве излучающей ячейки 4 использована многослойная структура с активной керамической подложкой, плотно входящая в соответствующее углубление. На фигурах чертежа многослойная структура показана в виде таблетки (круглой формы), хотя для достижения целей данного изобретения возможно использование и иной формы этой структуры, например, равностороннего многоугольника. Форма выполнения углубления 3 в корпусе 1 должна быть выбрана в соответствии с формой выполнения многослойной структуры. Столбцовые электроды 7 выполнены в виде параллельных полос, размещенных в толще корпуса 1 между противолежащими углублениями 3, а строчные электроды 8 выполнены в виде двух параллельных полос, перпендикулярных электродам 7. При этом подключение контактных площадок 5 к столбцовым электродам 7 осуществлено с помощью металлизированных отверстий 9. В процессе изготовления возможно нанесение на контактные площадки 5 и 6 слоя легкоплавкого металла, например индия, толщиной 1 мкм (на фигурах не показано). В таком случае подключение излучающих ячеек к системам электродов 7 и 8, а также закрепление их в углублениях 3 можно обеспечить простым нагревом до температуры плавления этого металла. Таким образом, электрические контакты в такой конструкции служат одновременно и механическими контактами, повышая1 общую прочность экрана, а значит и его надежность. Для обеспечения монолитности каждого модуля 1, а также улучшения его яркости этот модуль заливают компаундом, содержащим светорассеивающую добавку. Электролюминесцентный экран коллективного пользования с двухсторонним отображением информации работает следующим образом. При подаче на соответствующие электроды 7 и 8 знакопеременного импульсного напряжения, например частотой 1 - 2кГц и амплитудой 180 200В, загораются отдельные излучающие ячейки с обеих сторон экрана. Сканирование путем подключения определенных строчных электродов 8 дает возможность построчного воспроизведения необходимой информации в модуле 1 или по определенной программе во всем экране. Управление передачей информации слева неправое обеих сторон экрана осуществляется специальными схемами (на фигурах не показаны). Пример реализации. Электролюминесцентный экран коллективного пользования состоит из набора (4 ´ 4) расположенных в одной плоскости индикаторных модулей 1. Каждый модуль имеет корпус с площадью поверхности (704 ´ 704)ммг, выполненный из монолитной светопоглощающей керамики марки Т-1. С двух сторон корпуса имеются углубления 3, размещенные рядами во взаимноперпендикулярных направлениях попарно по отношению сторон корпуса, одно против другого. Углубления имеют цилиндрическую форму с диаметром основания 10,5 ± 0,1мм. В каждом углублении выполнены отверстия, соединяющие углубление со строчными электродами 8, расположенными в монолитном корпусе параллельными рядами (ширина электрода - 5мм, толщина - 1мкм, материал - алюминий). С двух сторон корпуса сформированы системы столбцовых электродов 7 (ширина электрода - 3,0мм, толщина - 1мкм, межэлектродное расстояние - 11,0мм, материал индий). С двух сторон корпуса в углублениях расположены излучающие ячейки 4 (64 ´ 64 с каждой стороны). Каждая ячейка неподвижно закреплена в углублении и каждой индиевой контактной площадкой (как первой 5, так и второй 6) подключена со стороны подложки соответственно к столбцовому 7 и строчному 8 электродам паяным соединением. В качестве излучающей ячейки использована многослойная МДПДМ-структура с активной керамической подложкой в виде шайбы диаметром 10мм и толщиной 0,7мм из керамики ВС-1 с излучающего В слоя качестве активного использован слой диэлектрического прозрачного слой проводящего Готовые модули собираются в экран путем паяных и механических соединений, после чего вся система заливается компаундом КГ-12 или лаком УР-231 со светорассеивающей добавкой. Таким образом, заявляемый электролюминесцентный экран коллективного пользования позволяет осуществлять отображение информации различного вида, включая телевизионную, одновременно с обеих сторон. Этот экран представляет собой достаточно компактную конструкцию с уменьшенными массогабаритными размерами. Он прост в изготовлении и имеет малую себестоимость, так как весь цикл его изготовления может быть организован на основе высокопроизводительного микроэлектронного производства. Одновременно с этим в предлагаемом экране обеспечиваются высоконадежные электрические и механические связи, как отдельных элементов модуля, так и всего екрана в целом.

Дивитися

Додаткова інформація

Назва патенту англійською

Electroluminicent group display

Автори англійською

Rakhlin Mykhailo Yakovych, Rodionov Valerii Yevhenovych

Назва патенту російською

Электролюминисцентный экран коллективного пользования

Автори російською

Рахлин Михаил Якович, Родионов Валерий Евгеньевич

МПК / Мітки

МПК: H05B 33/00

Мітки: електролюмінесцентний, користування, колективного, екран
