Спосіб контролю біморфних п’єзоелементів

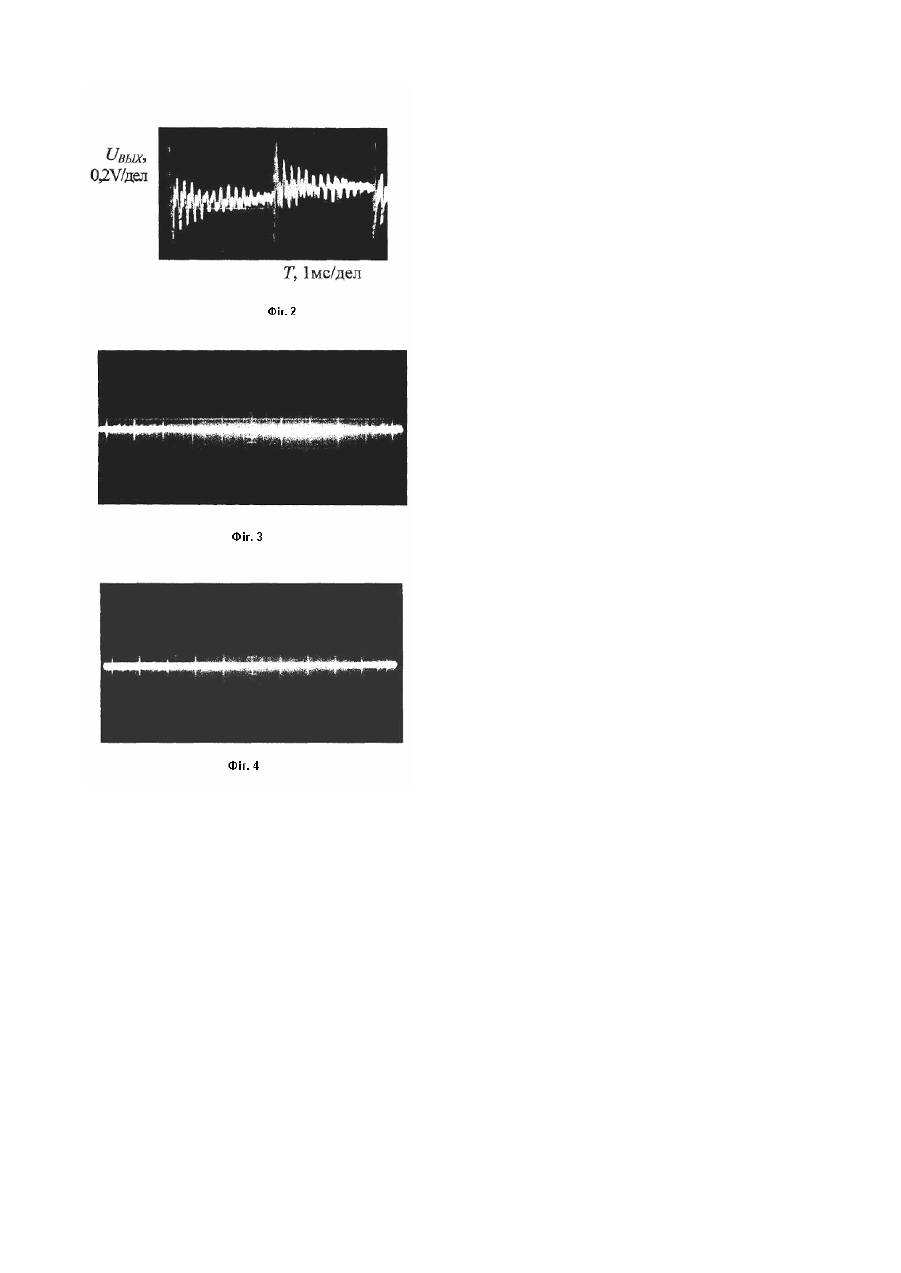

Корисна модель відноситься до приладобудування і призначена для контролю якісних характеристик біморфних п'єзоелементів. Відомий спосіб контролю біморфних п'єзоелементів шляхом збудження їх електричною напругою та контролю відгук у п'єзоелемента на електричну напругу [ди в. А.С. СРСР №1405813, 1988, №24, H04R31/00]. Недоліком цього способу є відносна складність його реалізації. Відомий спосіб контролю біморфних п'єзоелементів шляхом збудження їх електричною напругою та контролю відгук у п'єзоелемента на електричну напругу [ди в. Патент України №17437, №9, 2006, H04R31/00]. Зазначений спосіб найбільш близький по технічній сутності і обраний в якості прототипу. Недоліком цього способу є відносна складність його реалізації. В основу корисної моделі поставлена задача вдосконалення способу контролю біморфних елементів шляхом збудження їх електричною напругою у формі меандра і контролю відгуку біморфного елемента. Спосіб заключається у збудженні біморфних елементів електричною напругою і відгук у п'єзоелемента на електричну напругу. Спосіб відрізняється тим, що на біморфний п'єзоелемент подають електричну напругу у формі меандра. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є спрощення складності його реалізації. Корисна модель пояснюється кресленням, де: - на Фіг.1 показаний один із варіантів пристрою для реалізації способу, що пропонується; - на Фіг.2, 3, 4 - осцилограми сигналу на виході пристрою: - для придатного біморфного елемента (Фіг.2); - для біморфного елемента, в п'єзоелементі якого відсутня поляризація; - для біморфного елементу, електроди якого короткозамкнені. Спосіб заключається в тому, що на біморфний елемент подають електричну напругу у формі меандра і контролюють відклик біморфного елемента на цю напругу. Спосіб реалізується наступним чином. Один з електродів п'єзоелемента 1 біморфного елементу 2 розділяють на дві частини 3, 4, одна з яких підключається до генератора 5 електричних коливань у формі меандра (ГЗ-106), а друга - до приладу 6, що дозволяє контролювати сигнал відклику біморфного елемента (осцилограф С1-55). Результати вимірювань приведені на Фіг.2-4, з яких видно, що спосіб дозволяє контролювати біморфні елементи. Приклад практичного використання. Був випробуваний спосіб контролю біморфного елемента типу ЗП-19, який виготовляється AT „Аврора" (Волгоград). Для збудження використовували генератор ГЗ-106 (амплітуда меандру 2В, частота 100Гц) та осцилограф С1-55. Фотографії з екрану осцилографа зроблені за допомогою фотоапарату „Canon Powershot 2". Як відомо [див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезоэлектрические датчики. - М.: Те хносфера, 2006. - 632с.] біморфні елементи складаються з металевої пластини та п'єзоелемента. Типовими дефектами біморфних елементів є: - відсутність поляризації у матеріалу п'єзоелемента; - коротке замкнення між електродами п'єзоелемента. Результати вимірювань приведені на Фіг.2-4. На Фіг.2 показана осцилограма біморфного елемента, придатного до використання, на Фіг.3 - для біморфного елемента, в п'єзоелементі якого відсутня поляризація, на Фіг.4 - для біморфного елемента, електроди якого короткозамкнені. Як видно з цих осцилограм, спосіб дозволяє контролювати біморфні елементи.
