Пристрій для контролю біморфних п`єзоелементів
Номер патенту: 20943
Опубліковано: 15.02.2007
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович, Раєвський Микола Володимирович
Формула / Реферат
Пристрій для контролю біморфних п’єзоелементів, що містить п’єзотрансформатор, до однієї системи електродів якого підключено генератор електричних коливань, а до іншої - вимірювальний пристрій, а загальний електрод п’єзотрансформатора підключено до контрольованого біморфного п’єзоелемента, який відрізняється тим, що як генератор електричних коливань використано генератор імпульсних коливань.
Текст

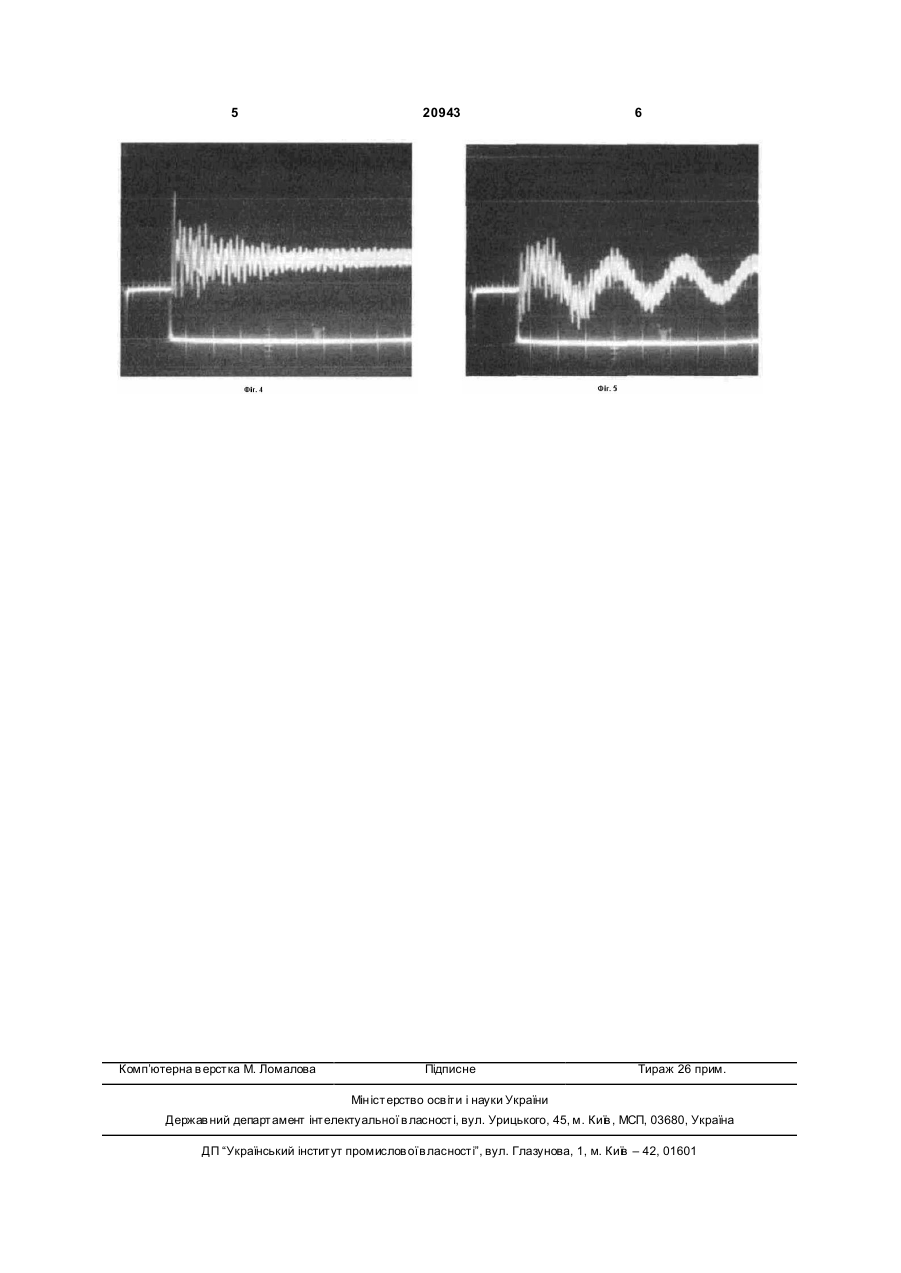

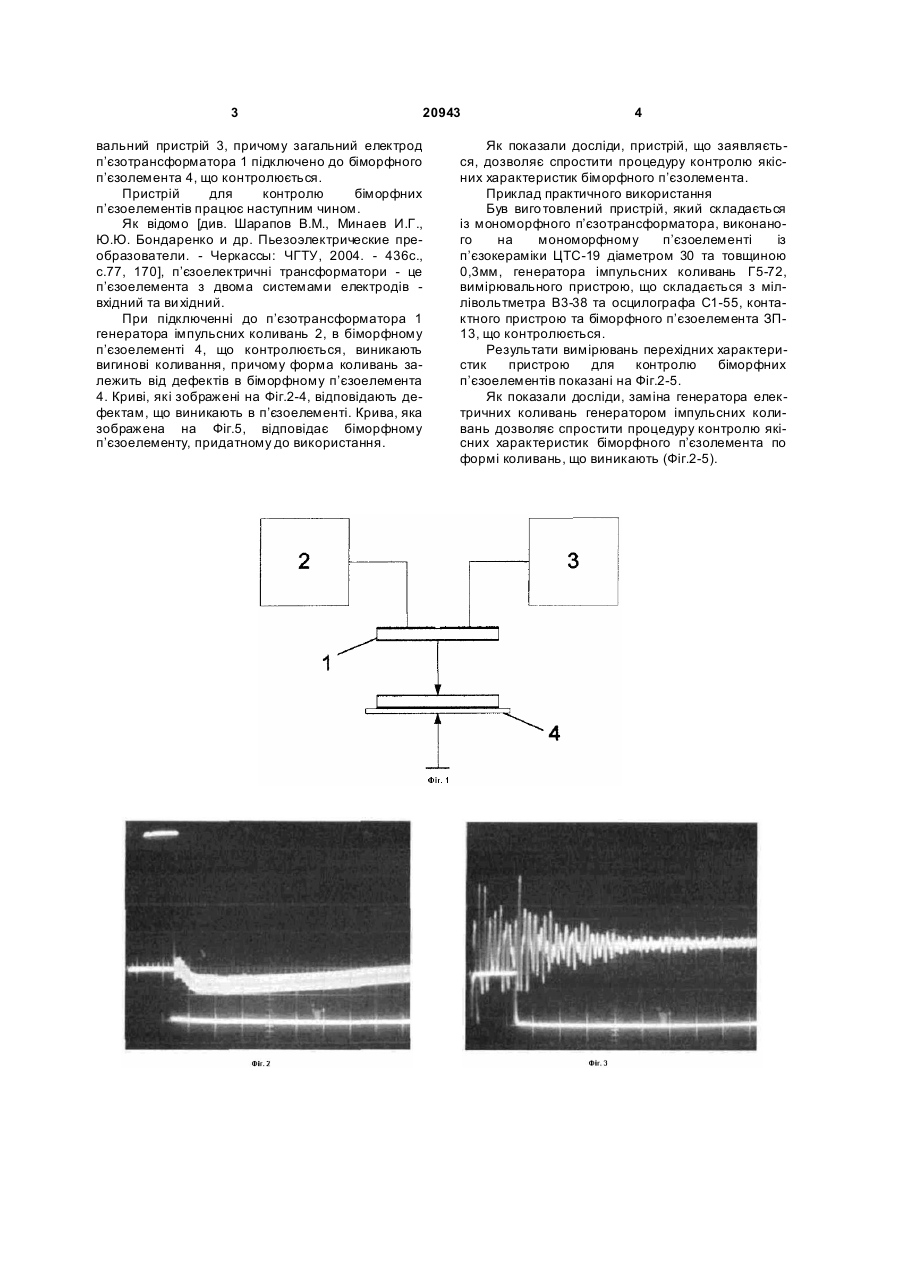

Пристрій для контролю біморфних п’єзоелементів, що містить п’єзотрансформатор, 3 20943 вальний пристрій 3, причому загальний електрод п’єзотрансформатора 1 підключено до біморфного п’єзолемента 4, що контролюється. Пристрій для контролю біморфних п’єзоелементів працює наступним чином. Як відомо [див. Шарапов В.М., Минаев И.Г., Ю.Ю. Бондаренко и др. Пьезоэлектрические преобразователи. - Черкассы: ЧГТУ, 2004. - 436с., c.77, 170], п’єзоелектричні трансформатори - це п’єзоелемента з двома системами електродів вхідний та ви хідний. При підключенні до п’єзотрансформатора 1 генератора імпульсних коливань 2, в біморфному п’єзоелементі 4, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п’єзоелемента 4. Криві, які зображені на Фіг.2-4, відповідають дефектам, що виникають в п’єзоелементі. Крива, яка зображена на Фіг.5, відповідає біморфному п’єзоелементу, придатному до використання. 4 Як показали досліди, пристрій, що заявляється, дозволяє спростити процедуру контролю якісних характеристик біморфного п’єзолемента. Приклад практичного використання Був виго товлений пристрій, який складається із мономорфного п’єзотрансформатора, виконаного на мономорфному п’єзоелементі із п’єзокераміки ЦТС-19 діаметром 30 та товщиною 0,3мм, генератора імпульсних коливань Г5-72, вимірювального пристрою, що складається з міллівольтметра В3-38 та осцилографа С1-55, контактного пристрою та біморфного п’єзоелемента ЗП13, що контролюється. Результати вимірювань перехідних характеристик пристрою для контролю біморфних п’єзоелементів показані на Фіг.2-5. Як показали досліди, заміна генератора електричних коливань генератором імпульсних коливань дозволяє спростити процедуру контролю якісних характеристик біморфного п’єзолемента по формі коливань, що виникають (Фіг.2-5). 5 Комп’ютерна в ерстка М. Ломалова 20943 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing a bimorph piezoelectric element
Автори англійськоюSharapov Valeriy Mykhaylovych, Sotula Zhanna Vasylivna
Назва патенту російськоюУстройство для контроля биморфного пьезоэлектрического элемента
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: п'єзоелементів, біморфних, контролю, пристрій
