Обігрівний вал

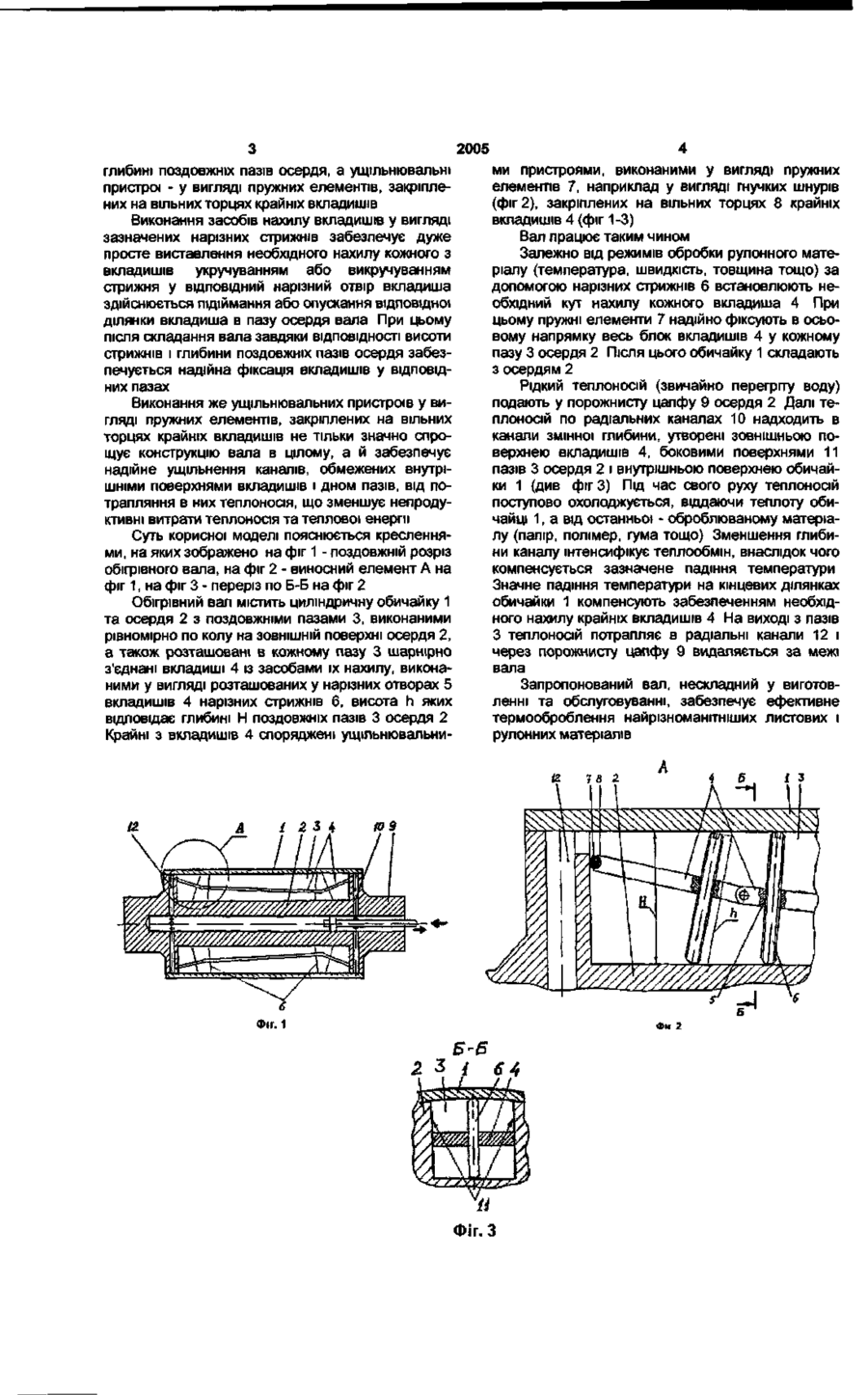

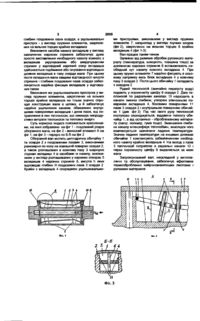

Обігрівний вал, що містить циліндричну обичайку та осердя з поздовжніми пазами, виконаними рівномірно по колу на його ЗОВНІШНІЙ поверхні, а також розташовані в кожному пазу шарнірно з'єднані вкладиші із засобами їх нахилу, при цьому крайні з вкладишів споряджені ущільнювальними пристроями, який відрізняється тим, що засоби нахилу вкладишів виконані у вигляді розташованих у нарізних отворах вкладишів нарізних стрижнів, висота яких відповідає глибині поздовжніх пазів осердя, а ущільнювальні пристрої у вигляді пружних елементів, закріплених на вільних торцях крайніх вкладишів Корисна модель належить до паперообробного та полімерпереробного обладнання, зокрема до валів каландрів, які обігріваються рідким теплоносієм, і може бути застосована в паперообробній промисловості, промисловості переробки полімерів, пластмас і гумових сумішей Однією З проблем габаритних валів, використовуваних у паперообробному й полімерпереробному обладнанні є забезпечення рівномірної температури вздовж твірної робочої поверхні валів З цією метою вдаються до різних конструктивних рішень Так, відомий обігрівний вал, що містить циліндричну обичайку та осердя з поздовжніми пазами, виконаними рівномірно по колу на його ЗОВНІШНІЙ поверхні, при цьому глибина поздовжніх пазів зменшується в напрямку руху теплоносія [ас СРСР №1416584, МПК4 D21G1/00 заявл 11 08 1986, опубл 15 08 1988] Цей вал забезпечує достатньо рівномірну температуру на його робочій поверхні, проте лише за певного технологічного режиму При зміненні же параметрів процесу зазначена температура починає "пливти" Крім того, зазначений вал не забезпечує компенсації інтенсивного охолодження кінцевих ділянок обичайки (з боку її торців) внаслідок теплових втрат у навколишнє середовище Найближчим за технічною сутністю до пропонованого технічного рішення є обігрівний вал, що містить циліндричну обичайку та осердя з поздовжніми пазами, виконаними рівномірно по колу на його ЗОВНІШНІЙ поверхні, а також розташовані в кожному пазу шарнірно з'єднані вкладиші із засо бами їх нахилу, виконаними у вигляді зубчастих пар, при цьому крайні з вкладишів споряджені ущільнювальними пристроями у вигляді пружинних шторок, закріплених на внутрішній поверхні крайніх вкладишів [ас СРСР №1645329, МПК5 D21G1/00, заявл 03 04 1989, опубл 30 04 1991] Цей вал, на відміну від аналога, що розглянуто, забезпечує можливість стабілізації температури вздовж зовнішньої поверхні обичайки При цьому також компенсується зміна температури кінцевих ділянок обичайки, що дозволяє обробляти листовий матеріал максимально можливої ширини Проте зазначений вал досить складний за конструкцію, а також не зовсім зручний в експлуатації внаслідок ускладнення регулювання нахилу окремих вкладишів В основу корисної моделі покладено задачу вдосконалити обігрівний вал, у якому нове виконання засобів регулювання нахилу вкладишів і ущільнювальних пристроїв крайніх вкладишів спростило би конструкцію та експлуатацію вала Поставлена задача вирішується тим, що в обігрівному валі, що містить циліндричну обичайку та осердя з поздовжніми пазами, виконаними рівномірно по колу на його ЗОВНІШНІЙ поверхні, а також розташовані в кожному пазу шарнірно з'єднані вкладиші із засобами їх нахилу, при цьому крайні з вкладишів споряджені ущільнювальними пристроями, згідно з пропонованою корисною моделлю новим є те, що засоби нахилу вкладишів виконані у вигляді розташованих у нарізних отворах вкладишів нарізних стрижнів, висота яких відповідає О О CM 2005 глибині поздовжніх пазів осердя, а ущільнювальні пристрої - у вигляді пружних елементів, закріплених на вільних торцях крайніх вкладишів Виконання засобів нахилу вкладишів у вигляді зазначених нарізних стрижнів забезпечує дуже просте виставлення необхідного нахилу кожного з вкладишів укручуванням або викручуванням стрижня у ВІДПОВІДНИЙ нарізний отвір вкладиша здійснюється підіймання або опускання відповідної ділянки вкладиша в пазу осердя вала При цьому після складання вала завдяки ВІДПОВІДНОСТІ ВИСОТИ стрижнів і глибини поздовжніх пазів осердя забезпечується надійна фіксація вкладишів у ВІДПОВІДНИХ пазах Виконання же ущільнювальних пристроїв у вигляді пружних елементів, закріплених на вільних торцях крайніх вкладишів не тільки значно спрощує конструкцію вала в цілому, а й забезпечує надійне ущільнення каналів, обмежених внутрішніми поверхнями вкладишів і дном пазів, від потрапляння в них теплоносія, що зменшує непродуктивні витрати теплоносія та теплової енергіїСуть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз обігрівного вала, на фіг 2 - виносний елемент А на фіг 1, на фіг 3 - переріз по Б-Б на фіг 2 Обігрівний вал містить циліндричну обичайку 1 та осердя 2 з поздовжніми пазами 3, виконаними рівномірно по колу на ЗОВНІШНІЙ поверхні осердя 2, а також розташовані в кожному пазу 3 шарнірно з'єднані вкладиші 4 із засобами їх нахилу, виконаними у вигляді розташованих у нарізних отворах 5 вкладишів 4 нарізних стрижнів 6, висота h яких відповідає глибині Н поздовжніх пазів 3 осердя 2 Крайні з вкладишів 4 споряджені ущільнювальни /2 tod ми пристроями, виконаними у вигляді пружних елементів 7, наприклад у вигляді гнучких шнурів (фіг 2), закріплених на вільних торцях 8 крайніх вкладишів 4 (фіг 1-3) Вал працює таким чином Залежно від режимів обробки рулонного матеріалу (температура, швидкість, товщина тощо) за допомогою нарізних стрижнів 6 встановлюють необхідний кут нахилу кожного вкладиша 4 При цьому пружні елементи 7 надійно фіксують в осьовому напрямку весь блок вкладишів 4 у кожному пазу 3 осердя 2 Після цього обичайку 1 складають з осердям 2 Рідкий теплоносій (звичайно перегріту воду) подають у порожнисту цапфу 9 осердя 2 Далі теплоносій по радіальних каналах 10 надходить в канали змінної глибини, утворені зовнішньою поверхнею вкладишів 4, боковими поверхнями 11 пазів 3 осердя 2 і внутрішньою поверхнею обичайки 1 (див фіг 3) Під час свого руху теплоносій поступово охолоджується, віддаючи теплоту обичайці 1, а від останньої - оброблюваному матеріалу (папір, полімер, гума тощо) Зменшення глибини каналу інтенсифікує теплообмін, внаслідок чого компенсується зазначене падіння температури Значне падіння температури на кінцевих ділянках обичайки 1 компенсують забезпеченням необхідного нахилу крайніх вкладишів 4 На виході з пазів З теплоносій потрапляє в радіальні канапи 12 і через порожнисту цапфу 9 видаляється за межі вала Запропонований вал, нескладний у виготовленні та обслуговуванні, забезпечує ефективне термооброблення найрізноманітніших листових і рулонних матеріалів 2005 Комп'ютерна верстка М. Мацело Підписано до друку 06.10.2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
