Лобзик електричний

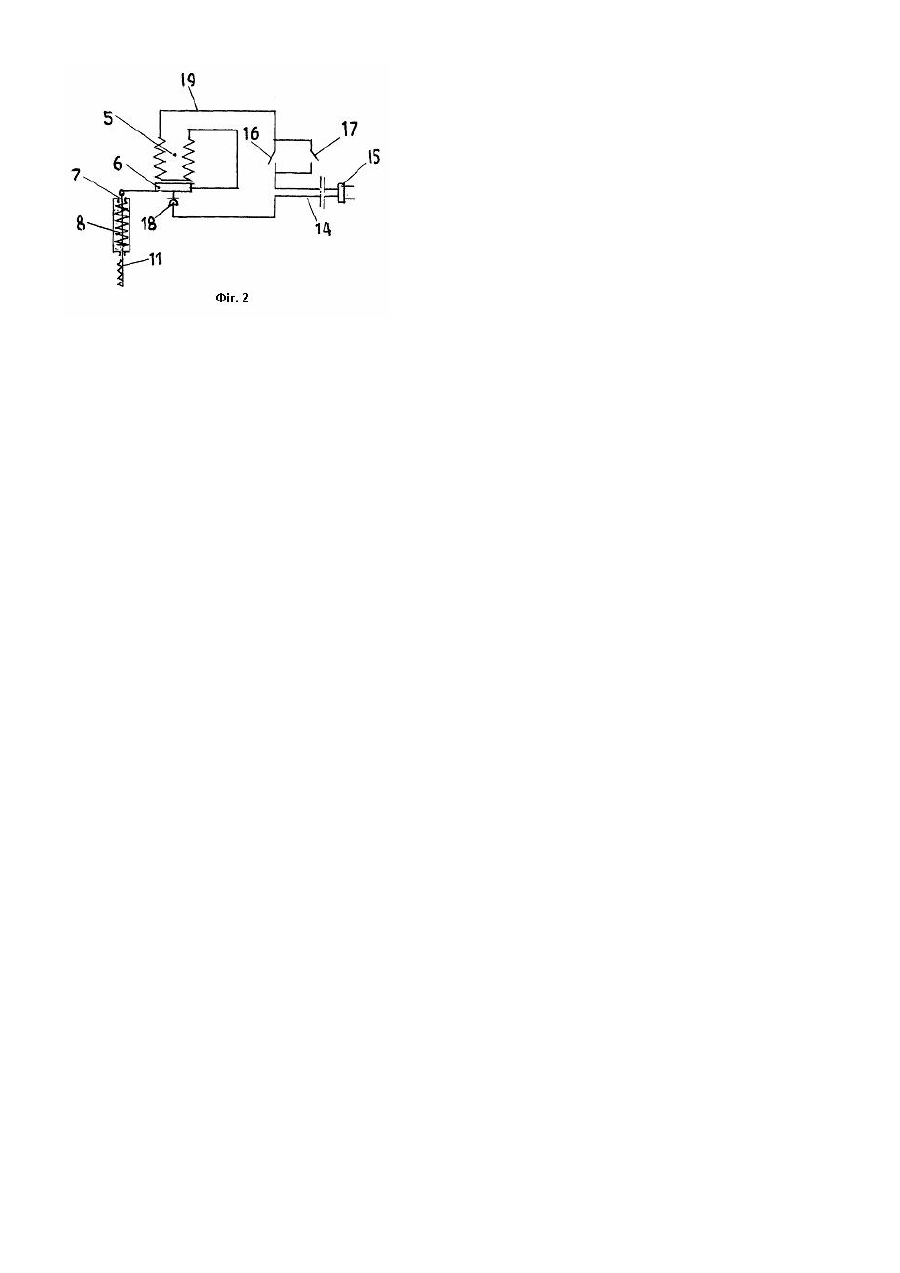

Корисна модель відноситься до інструментів для прямолінійного та криволінійного випилювання виробів з дерева, пластмаси, металу та інших матеріалів при виконанні столярських та ремонтних робіт. Є лобзик електричний, який має корпус з ручкою та електричний привод, кінематично з’єднаний з пилкою [див. Лобзик ручной электрический ПМЗ - 600Э. Руководство по эксплуатации. ОАО «завод «Фиолент». г. Симферополь, 2005г.]. У відомому лобзику електричний привод виконаний у вигляді електродвигуна, а кінематичний зв’язок з пилкою -у вигляді кулісного механізму. Внаслідок цього обертання валу електродвигуна перетворюється на зворотньо-поступовий рух пилки, які потребують декілька більших затрат енергії. Крім того, кулісний механізм є доволі складним кінематичним зв'язком пилки з приводом, а електродвигун - дорого коштує. Технічною задачею корисної моделі є розробка лобзика, у якому електричній привід передавав би пильні робочий рух одним видом без перетворення. Технічний результат - спрощення конструкції та зниження енергетичних витрат на роботу. Технічна задача та результат досягаються тим, що електричний лобзик містить корпус з ручкою та привод, кінематичне зв'язаний з пилкою. Новим є те, що привод виконано у вигляді електромагніту, якір якого з'єднано з пилкою підпружиненим штоком та має контакт, що роз'єднує електричний ланцюг у нижньому та з'єднує у верхньому положенні робочої ходи пилки. Зазначені ознаки необхідні та достатні для виконання корисної моделі а також досягнення технічного результата. Причинно-наслідковий зв'язок нових ознак корисної моделі та досягнення технічного результату складається з: - виконання приводу у вигляді електромагніта, що дозволяє передавати пильці рух одним видом прямолінійно без перетворювання и за цей рахунок знизити затрати потужності на привод; - кінематичний зв'язок якоря електромагніта з пилкою напряму зі штоком, дозволив спростити конструкцію лобзика та знизити витрати на його виготовлення; - виконання штоку з повертальною пружиною та прилаштованим до якоря контактом, який роз'єднує електричний ланцюг у нижньому та з'єднує у верхньому положенні робочої ходи пилки, дозволив здійснити її зворотньо-поступовий рух. На Фіг.1 зображено лобзик електричний, вид з боку з частковим вирізом; Фіг.2 - електрична схема лобзика. Лобзик містить основу 1, на якій закріплений корпус 2 з ручкою 3 та кришкою 4. У корпусі 2 встановлений електромагніт 5 з якорем 6, що з’єднаний зі штоком 7, зі зворотньою пружиною 8. Шток 7 встановлений у спрямовуючих втулках 9 та на його кінці закріплена обойма 10, до якої причеплена пилка 11 та ролик 12, який взаємодіє з копіром 13, основи 1. Електромагніт 5 з'єднаний шнуром 14 з вилкою 15 для підключення до джерела струму. На ручці 3 встановлені клавіша 16 вмикача та фіксатор 17 постійного включення лобзика, а на якорі 6 - контакт 18, для роз'єднання електричного ланцюга 19 у нижньому та з'єднання його у верхньому положенні робочого руху пилки 11. Лобзиком користуються наступним чином. Приєднавши вилку 15 до джерела струму, натискають на клавішу 16 та фіксатор 17 постійного підключення лобзика. Під впливом дії електричного струму електромагніт 5 притягає якір 6, який переміщує штоком 7 обойму 10 з пилкою 11 до низу, та вимикає контакт 18 у нижньому положенні її робочої ходи. Дія електричного струму завершується, і пружина 8 переміщує шток 7 та якір 6 до верху, який замикає контакт 18. Таким чином відбувається зворотньо-поступовий рух пилки 11. При цьому, закріплений на обоймі 10, ролик 12 переміщується по копіру 13 та підтримує її прямовисне переміщення при пилянні матеріала. Робітник, вдержуючи лобзик за ручку 3 корпуса 2, опускає його основою 1 на обробляємий матеріал, підводить пилку 11 до зони обробки та починає пиляння. Використання лобзика знижує витрати електроенергії та на його виготовлення.
