Трифазний струмообмежуючий реактор

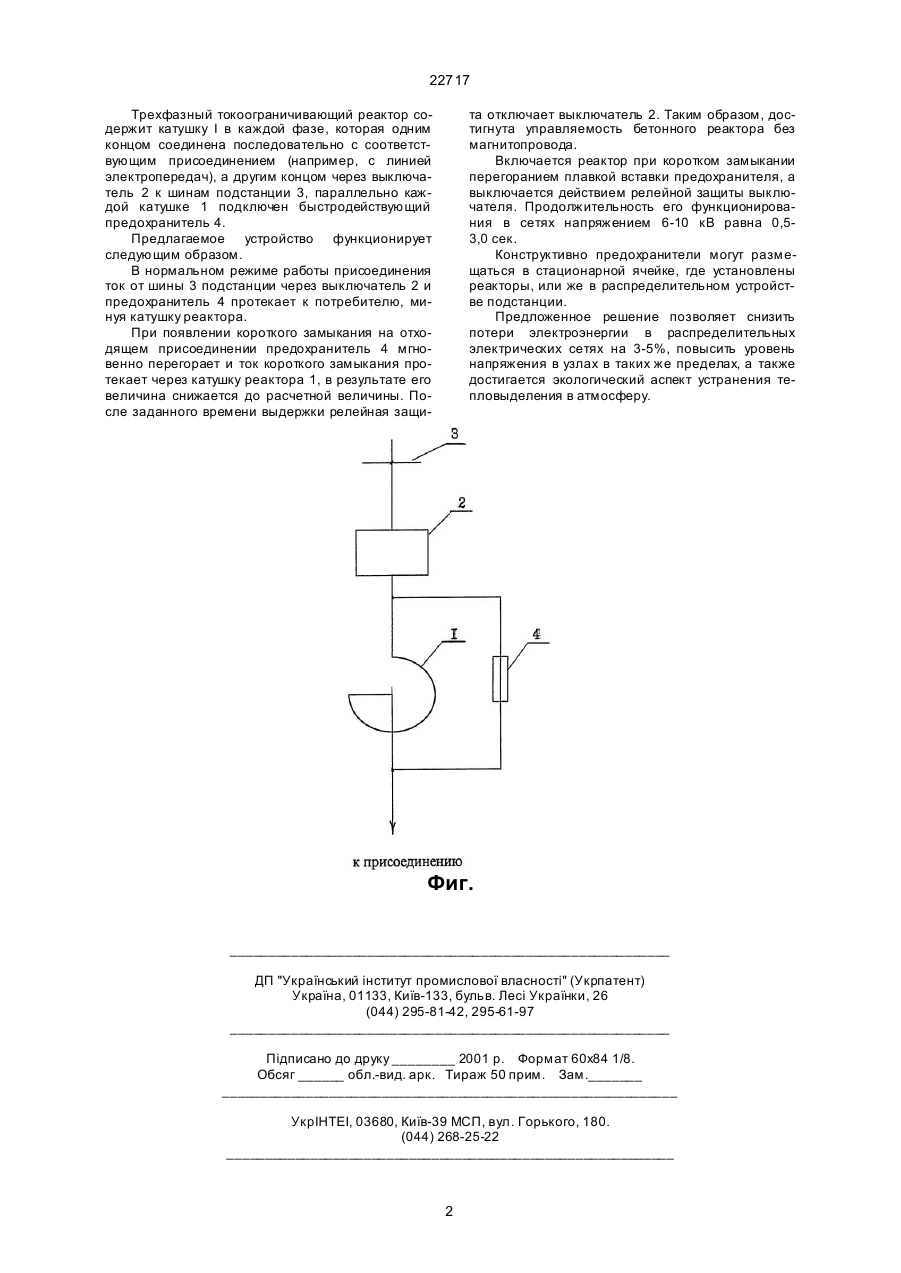

Трехфазный токоограничивающий реактор, содержащий в каждой фазе катушку без магнитопровода, которая одним концом соединена с соответствующим присоединением, а другим концом через выключатель с шинами подстанции, отличающийся тем, что он снабжен быстродействующими предохранителями, подключенными параллельно к каждой катушке. (19) (21) 97031009 (22) 06.03.1997 (24) 16.07.2001 (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Голота Анатолій Дмитрович, Мотрані Ларбі, DZ (73) Національний технічний університет України "Київський політехнічний інститут", U A (56) Справочник по электроснабжению и электрооборудованию / Под ред. А.А. Федорова. – Т. 1. Электроснабжение. – М.: Энергоатомиздат, 1987 22717 Трехфазный токоограничивающий реактор содержит катушку I в каждой фазе, которая одним концом соединена последовательно с соответствующим присоединением (например, с линией электропередач), а другим концом через выключатель 2 к шинам подстанции 3, параллельно каждой катушке 1 подключен быстродействующий предохранитель 4. Предлагаемое устройство функционирует следующим образом. В нормальном режиме работы присоединения ток от шины 3 подстанции через выключатель 2 и предохранитель 4 протекает к потребителю, минуя катушку реактора. При появлении короткого замыкания на отходящем присоединении предохранитель 4 мгновенно перегорает и ток короткого замыкания протекает через катушку реактора 1, в результате его величина снижается до расчетной величины. После заданного времени выдержки релейная защи та отключает выключатель 2. Таким образом, достигнута управляемость бетонного реактора без магнитопровода. Включается реактор при коротком замыкании перегоранием плавкой вставки предохранителя, а выключается действием релейной защиты выключателя. Продолжительность его функционирования в сетях напряжением 6-10 кВ равна 0,53,0 сек. Конструктивно предохранители могут размещаться в стационарной ячейке, где установлены реакторы, или же в распределительном устройстве подстанции. Предложенное решение позволяет снизить потери электроэнергии в распределительных электрических сетях на 3-5%, повысить уровень напряжения в узлах в таких же пределах, а также достигается экологический аспект устранения тепловыделения в атмосферу. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
