Дуттьова фурма із захистом від абразивного зношування пиловугільним паливом

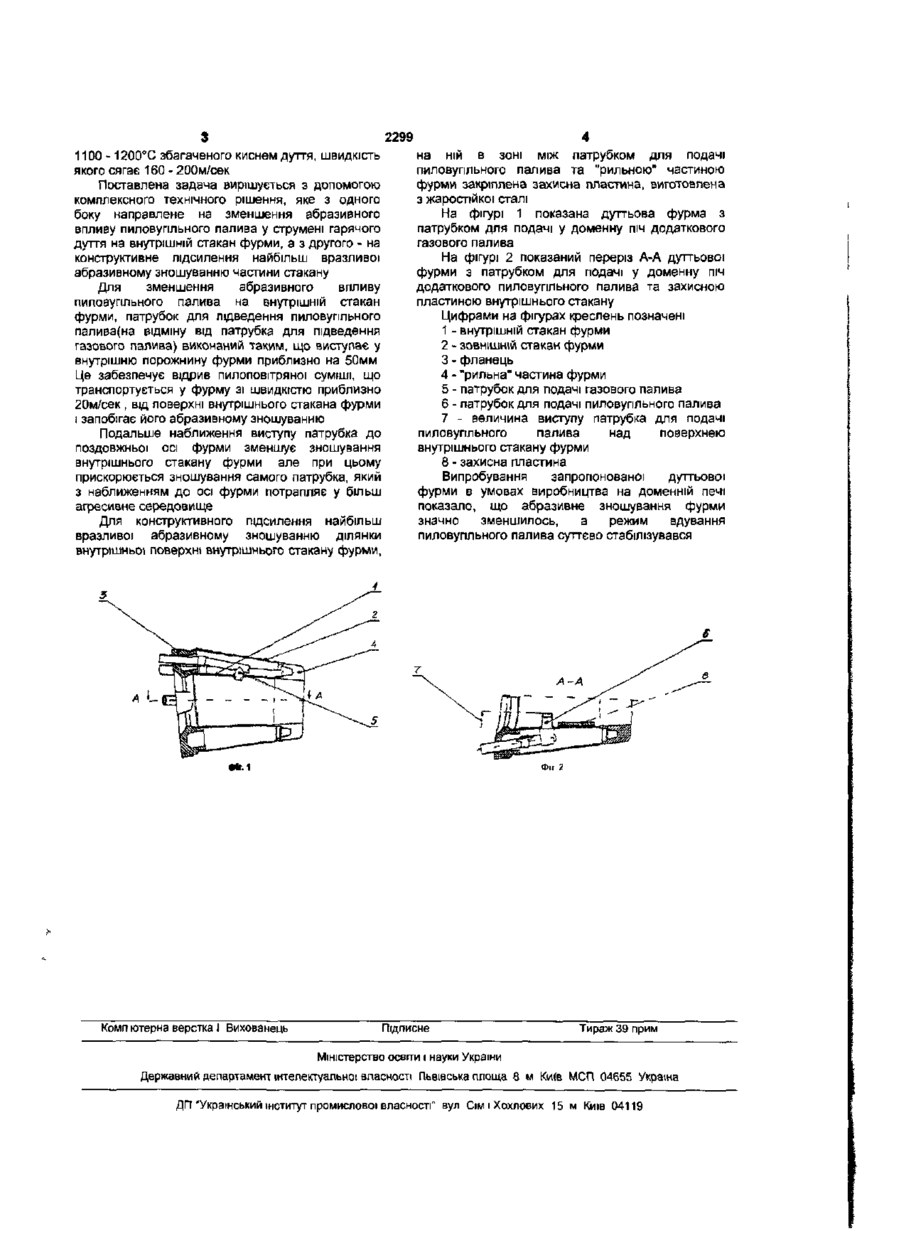

Дуттьова фурма із захистом від абразивного зношування пиловугільним паливом, що містить мідні охолоджувані водою внутрішній і ЗОВНІШНІЙ стакани, з'єднані ВІДПОВІДНО спереду й ззаду мідною "рильною" частиною й фланцем, вузли з патрубками для подачі газового й пиловугільного палива у дуттьовий канал, яка відрізняється тим, що патрубок для подачі пиловугільного палива виконаний з виступом у внутрішню порожнину фурми на 45-55мм, а на внутрішній поверхні внутрішнього стакана в зоні між патрубком для подачі пиловугільного палива та "рильною" частиною фурми закріплена захисна пластина з жаростійкої сталі Корисна модель відноситься до чорної металургії конкретніше - до пристроїв для подачі гарячого дуття та додаткового палива у доменну піч Проблема підвищення захисту дуттьової фурми від зношування, незважаючи на постійні зусилля у цьому напрямі доменщиків, й дотепер остається дуже актуальною, оскільки недостатня СТІЙКІСТЬ фурм викликає високі витрати по їхньому виготовленню з дефіцитної й дорогої МІДІ, а заміна фурм пов'язана ще й з вимушеними зупинками доменних печей Відомий патент (19) СРСР, (11) 1400512, (51) С21В5/00, (33) FR, (54) "Устройство для подачи порошкообразного материала в доменную печь» Пристрій за патентом СРСР 1400512 уявляє собою дуттьову фурму, у сопло якої введена трубка для подачі порошкоподібного вугілля в струмінь гарячого дуття При цьому, з метою підвищення строку служби фурми шляхом зменшення абразивного зношування п стінок порошкоподібним вугіллям частина трубки, що знаходиться безпосередньо у струмені гарячого дуття, виконана криволінійною, а ось напряму виходу порошкоподібного вугілля з трубки практично співпадає з віссю напряму гарячого дуття Наведене рішення забезпечило деяке зниження абразивного зношування стінок фурми, але проблема помітного підвищення строку служби фурм не зменшилась За найближчий аналог прийнятий патент (19) UA, (11) 49411, (54) "Дуттьова фурма доменної печі і спосіб нанесення захисного покриття на дуттьову фурму доменної печі" Фурма за патентом України 49411 містить охолоджуваний водою корпус, що складається з двох мідних стаканів - внутрішнього та зовнішнього з'єднаних з однієї сторони своїх торцевих частин(задньоі) сталевим фланцем, а з другої (передньої) - мідною "рильною" частиною фурми Зменшення зношування фурми досягнуто за рахунок нанесення на її робочу поверхню двошарового захисного покриття з оксидів Захисне покриття запобігає ерозійному та окисному зношуванню фурми при подачі у струм дуття газового палива Недоліком наведеної конструкції фурми з захисним двошаровим покриттям з оксидів є Гі нездатність протистояти абразивному зношуванню при подачі пиловугільного палива у струм гарячого дуття Задача корисної моделі - створення фурми із захистом від абразивного зношування при подачі пиловугільного палива з тонкістю помела до 80 мікронів у струмінь розігрітого до температури CM CM 2299 на ній в зоні між патрубком для подачі 1100 - 1200°С збагаченого киснем дуття, швидкість пиловугільного палива та "рильною" частиною якого сягає 160 - 200м/сек фурми закріплена захисна пластина, виготовлена Поставлена задача вирішується з допомогою з жаростійкої сталі комплексного технічного рішення, яке з одного боку направлене на зменшення абразивного На фігурі 1 показана дуттьова фурма з впливу пиловугільного палива у струмені гарячого патрубком для подачі у доменну піч додаткового дуття на внутрішній стакан фурми, а з другого - на газового палива конструктивне підсилення найбільш вразливої На фігурі 2 показаний переріз А-А дуттьової абразивному зношуванню частини стакану фурми з патрубком для подачі у доменну піч додаткового пиловугільного палива та захисною Для зменшення абразивного впливу пластиною внутрішнього стакану пиловугільного палива на внутрішній стакан фурми, патрубок для підведення пиловугільного Цифрами на фігурах креслень позначені палива(на відміну від патрубка для підведення 1 - внутрішній стакан фурми газового палива) виконаний таким, що виступає у 2 - ЗОВНІШНІЙ стакан фурми внутрішню порожнину фурми приблизно на 50мм 3 - фланець Це забезпечує відрив пилоповітряної суміші, що 4 -"рильна"частина фурми транспортується у фурму зі швидкістю приблизно 5 - патрубок для подачі газового палива 20м/сек , від поверхні внутрішнього стакана фурми 6 - патрубок для подачі пиловугільного палива і запобігає його абразивному зношуванню 7 - величина виступу патрубка для подачі пиловугільного палива над поверхнею Подальше наближення виступу патрубка до внутрішнього стакану фурми поздовжньої осі фурми зменшує зношування внутрішнього стакану фурми але при цьому 8 - захисна пластина прискорюється зношування самого патрубка, який Випробування запропонованої дуттьовси з наближенням до осі фурми потрапляє у більш фурми в умовах виробництва на доменній печі агресивне середовище показало, що абразивне зношування фурми значно зменшилось, а режим вдування Для конструктивного підсилення найбільш пиловугільного палива суттєво стабілізувався вразливої абразивному зношуванню ділянки внутрішньої поверхні внутрішнього стакану фурми, А У «г.1 Комп ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Ки(в МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім і Хохлових 15 м Київ 04119
