Дуттьова фурма доменної печі

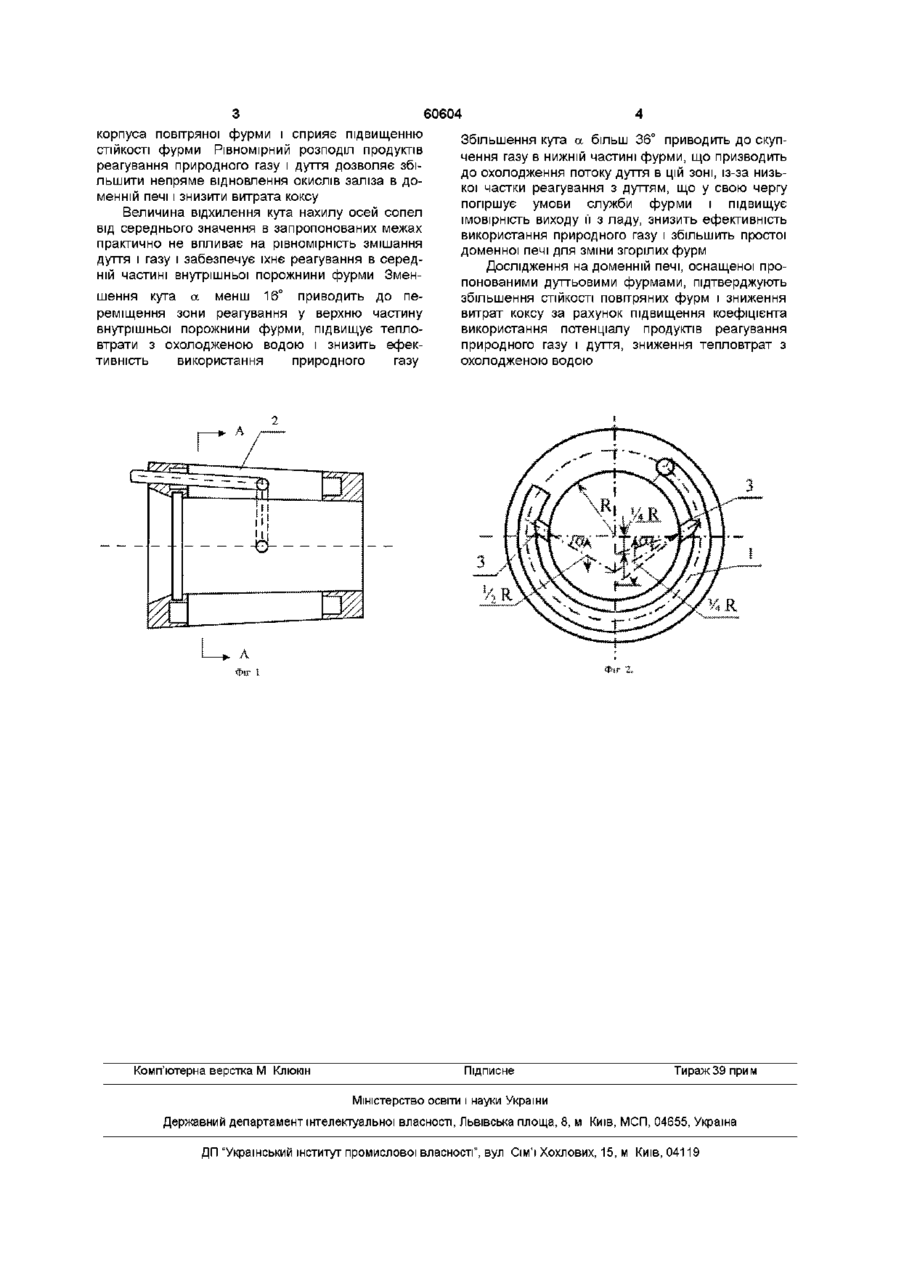

Дуттьова фурма доменної печі, що містить водоохолоджуваний корпус із фланцем, паливний колектор з патрубками із соплами на кінцях, осі яких перпендикулярні подовжній осі фурми, яка відрізняється тим, що устя сопел розташовані на рівні горизонтального діаметра внутрішнього перерізу фурми, а осі сопел спрямовані так, що точка їхнього взаємного перетинання лежить на нижньому вертикальному радіусі перерізу на відстані 1/4 - 3/4 радіуса від його центра Винахід відноситься до чорної металурги, зокрема, до конструкцій фурм для доменних печей Відома дуттьова фурма доменної печі, що містить водоохолоджуваний корпус із фланцем, паливний колектор з патрубками із соплами на кінцях, осі яких перпендикулярні подовжньої осі фурми [Авт свид №1632976, А1] Недоліками відомої фурми є нерівномірне змішування палива, що вдувають з дуттям, а також низька СТІЙКІСТЬ фурми В основу винаходу поставлена задача удосконалення дуттьової фурми доменної печі, у якої напрямок осей сопел дозволяє підвищити рівномірність змішування палива, що вдувається з дуттям за рахунок переносу початку реагування природного газу з потоком дуття в середню частину внутрішньої порожнини фурми, а також підвищити СТІЙ На фіг 1 - наведено фурму з двома соплами для введення природного газу, поздовжній розріз, на фіг 2 - теж саме, поперечний розріз Фурма містить газовий колектор 1 із трубою 2 для підведення газу Від колектора відходять патрубки, що закінчуються соплами 3, що виходять у повітряну порожнину фурми Осі сопел подачі газу розташовані в перпендикулярній до подовжньої осі фурми площини і спрямовані так, що вони взаємно перетинаються на вертикальному діаметрі на відстані 1\4 - 3\4 радіуса внутрішнього перетину фурми в цій площині Фурма працює таким чином Природний газ подається в напрямку до середини нижньої частини вертикального діаметра внутрішнього перетину фурми із сопел 3, що встановлені в МІСЦІ перетину горизонтального діаметра та окружності внутрішньої порожнини фурми Коливання кута нахилу струменів залежить від співвідношення швидкостей потоку дуття і палива, що вдувають, а також від конструкції фурми При цьому реагування починається в нижній половині фурми, а з урахуванням різниці в питомій ЩІЛЬНОСТІ дуття і природного газу завершується у верхній частині, не досягаючи тіла фурми Змішаний потік дуття з природним газом і продуктами його горіння попадає в зону горіння у фурми по центрі потоку і цим забезпечується більш рівномірний розподіл продуктів реагування природного газу з потоком дуття по всьому перетині печі Згоряння природного газу в центрі потоку дуття знижує теплове навантаження на внутрішній частину КІСТЬ фурми Поставлена задача досягається тим, що в дуттьової фурмі доменної печі, що містить водоохолоджуваний корпус із фланцем, паливний колектор 1 з патрубками із соплами 3 на кінцях, осі яких перпендикулярні подовжньої осі фурми, згідно з винаходом в усті сопів розташовані на рівні горизонтального діаметру внутрішнього перетину фурми, а осі сопел мають такий напрям, що точка їхнього взаємного перетинання лежить на нижньому вертикальному радіусі перетину на відстані 1\4 - 3\4 радіуса від його центра, що дозволяє підвисити рівномірність змішування палива, яке вдувають з дуттям, а також підвисити СТІЙКІСТЬ фурми О (О о (О 60604 корпуса повітряної фурми і сприяє підвищенню СТІЙКОСТІ фурми Рівномірний розподіл продуктів реагування природного газу і дуття дозволяє збільшити непряме відновлення окислів заліза в доменній печі і знизити витрата коксу Величина відхилення кута нахилу осей сопел від середнього значення в запропонованих межах практично не впливає на рівномірність змішання дуття і газу і забезпечує їхнє реагування в середній частині внутрішньої порожнини фурми Зменшення кута а менш 16° приводить до переміщення зони реагування у верхню частину внутрішньої порожнини фурми, підвищує тепловтрати з охолодженою водою і знизить ефективність використання природного газу Комп'ютерна верстка М Клюкш Збільшення кута а більш 36° приводить до скупчення газу в нижній частині фурми, що призводить до охолодження потоку дуття в цій зоні, із-за низької частки реагування з дуттям, що у свою чергу погіршує умови служби фурми і підвищує імовірність виходу її з ладу, знизить ефективність використання природного газу і збільшить простої доменної печі для зміни згорілих фурм Дослідження на доменній печі, оснащеної пропонованими дуттьовими фурмами, підтверджують збільшення СТІЙКОСТІ повітряних фурм і зниження витрат коксу за рахунок підвищення коефіцієнта використання потенціалу продуктів реагування природного газу і дуття, зниження тепловтрат з охолодженою водою Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
