Рідинозаповнена електрична машина

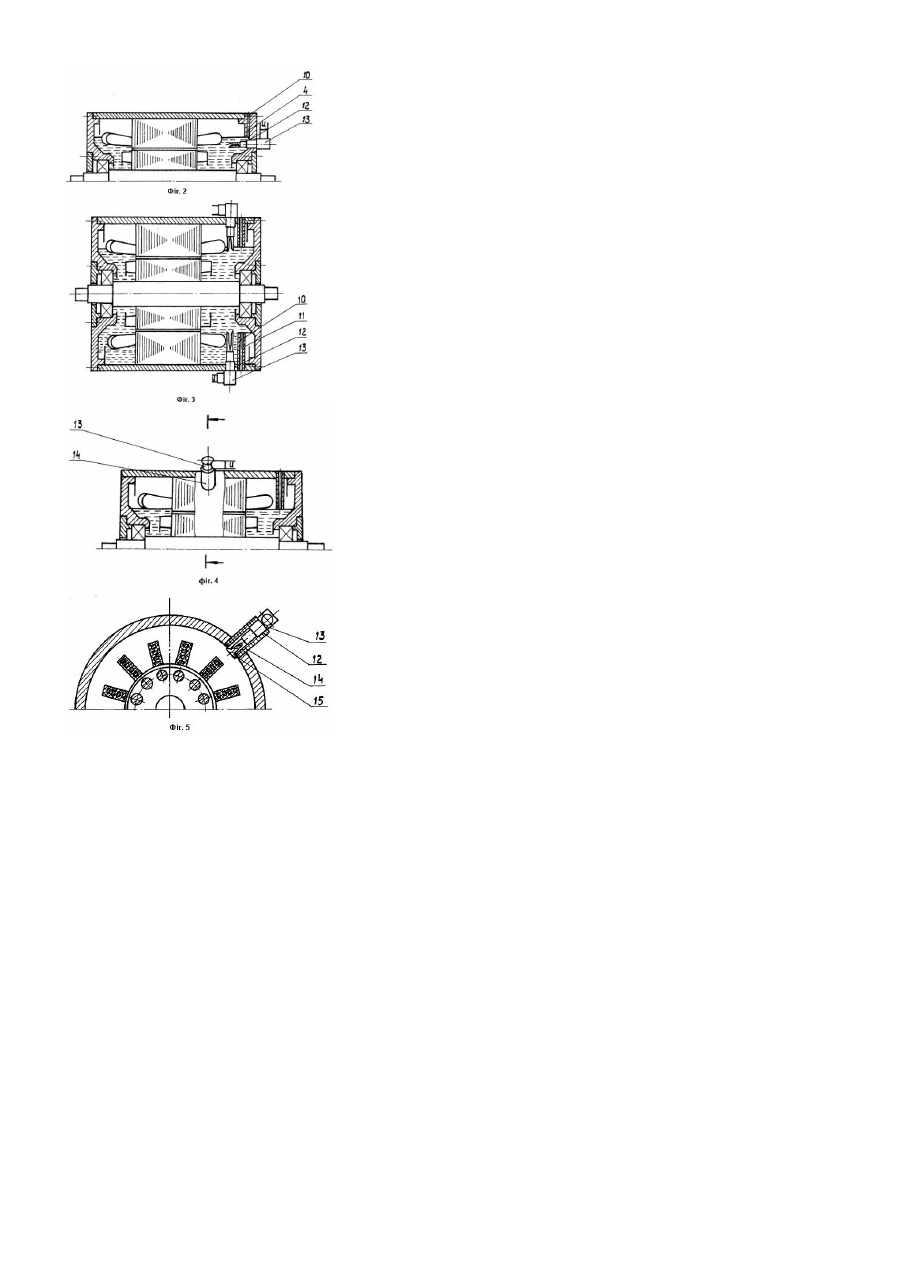

Корисна модель відноситься до області машинобудування, зокрема, до закритих рідинозаповненим електричним машинам і може бути використана у вибухозахищених електродвигунах. Відома рідинозаповнена електрична машина, у якій внутрішня оболонка статора заповнена рідинним холодоагентом (у даному випадку трансформаторним маслом) із пристроєм для заповнення олії і маслопокажчиком для візуального спостереження за його рівнем [1]. Істотним недоліком такої машини є те, що маслопокажчик конструктивно винесений за габарити рідинозаповненої електричної машини. Відома також рідинозаповнена електрична машина, що містить заповнений рідинним холодоагентом (діелектричною рідиною) герметичний корпус і підшипникові щити, у якій в отворі для заповнення холодоагентом встановлений обмежник заповнення у вигляді трубки, а на рівні кінця трубки встановлене оглядове вікно [2]. Недоліком такої конструкції є те, що при експлуатації рідинозаповненої електричної машини не завжди може бути забезпечений доступ до оглядового вікна, а при тривалій експлуатації може погіршуватися його прозорість, а значить видимість рівня холодоагента. Пропонована корисна модель призначена для забезпечення безупинного контролю рівня холодоагента в рідинозаповненій електричній машині і для більш надійного способу його контролю. Для цього у відомій рідинозаповненій електричній машині, що містить заповнений охолодним агентом герметичний корпус з підшипниковими щитами, що має отвори для заповнення холодоагентом з обмежником рівня і покажчики рівня заповнення холодоагента, розташовані в корпусі чи підшипникових щита х, пропонується як покажчик рівня заповнення холодоагента використовувати щонайменше один сигналізатор рівня у вигляді електричного датчика. При цьому рідинозаповнена електрична машина має додаткові обмежник рівня і датчик, для контролю рівня холодоагента при зміні її геометричного положення уздовж подовжньої осі на 180°. Так само електричний датчик може бути встановлений у центральній частині рідинозаповненої електричної машини, для контролю рівня холодоагента при нахилі її подовжньої осі. Таким чином, новим у технічному рішенні, що заявляється, є те, що як покажчик рівня заповнення холодоагента використовуються сигналізатори рівня у вигляді електричного датчика. Запропоновані відмітні ознаки дозволяють більш якісно і точно контролювати рівень рідинного холодоагента, перетворюючи електричний сигнал у світлову, цифрову чи звукову сигналізацію. Запропонована корисна модель пояснюється кресленнями: - на Фіг.1 зображений поздовжній розріз рідинозаповненої електричної машини з обмежником заповнення і датчиком, убудованим у корпус; - на Фіг.2 зображений поздовжній розріз рідинозаповненої електричної машини з обмежником заповнення і датчиком, убудованим у підшипниковий щит; - на Фіг.3 зображений поздовжній розріз рідинозаповненої електричної машини з двома обмежниками заповнення і двома датчиками; - на Фіг.4, 5 показана установка датчика в центральній частині рідинозаповненої електричної машини; Рідинозаповнена електрична машина містить корпус 1, статор 2, ротор 3, підшипникові щити 4, підшипники 5, підшипникові кришки 6, вал ротора 7, що утворюють внутрішню оболонку 8, заповнену до визначеного рівня рідинним холодоагентом 9. Для створення повітряного демпфера в отворі для заповнення холодоагентом встановлений обмежник рівня 11 з отвором 10. В отвір 12 корпуса 1 чи підшипникового щита 4 установлюється покажчик рівня 13 у вигляді електричного датчика, підключеного до живлячої напруги. При установці датчика 13 у центральній частині рідинозаповненої електричної машини виконується оболонка 14, установлена на корпусі 1 і з'єднана з внутрішньою оболонкою електричної машини подовжнім каналом 15 виконаним у корпусі чи в статорі. Датчик встановлюється в рідинозаповненій електричній машині таким чином, що б його чутливі елементи знаходилися нижче рівня заповнення внутрішньої оболонки холодоагентом. Запропонована корисна модель рідинозаповненої електричної машини має традиційну технологію виготовлення і не вимагає спеціальних засобів технологічної підготовки й оснащення. Джерела інформації: 1. Эксплуатация и ремонт взрывозащищенного электрооборудования для нефтяной, газовой и химической промышленности. Под ред. В.А. Хорунжего. Недра, 1967, 2. Авторское свидетельство СССР №1317566, Н02К9/19, 1983г.
