H02K 5/20 — з каналами або проходами для охолоджуючої середовища

Номер патенту: 50405

Опубліковано: 10.06.2010

Автори: Татомир Вадим Григорович, Аніканов Андрій Іванович, Кручко Віктор Іванович, Мацегора Андрій Анатолійович, Самойленко Олександр Леонідович, Кир'янов Володимир Валерійович

МПК: H02K 5/20

Мітки: силового, система, вибухозахисного, електроустаткування, охолоджування

Формула / Реферат:

1. Система охолоджування вибухозахисного силового електроустаткування, що включає розташовані в корпусі контури охолодження у вигляді каналів, повітряні канали, які з'єднані вікнами з внутрішнім об'ємом корпуса і встановлені жорстко за периметром оболонки корпуса, модуль, що виділяє тепло та прикріплений до внутрішньої стінки оболонки корпуса, яка відрізняється тим, що всередині вибухозахисної оболонки примусового водяного охолодження, між...

Номер патенту: 46664

Опубліковано: 25.12.2009

Автори: Красніков Геннадій Васильович, Кукулевський Олексій Васильович, Омельченко Олександр Миколайович, Шкваренко Микола Іванович

МПК: H01K 5/00, H02K 5/16, H02K 5/20 ...

Мітки: електрична, машина

Формула / Реферат:

1. Електрична машина, що містить запресований у станину статор, в якому розташована обмотка з окремих котушок, ізольованих одна від одної й від листів електротехнічної сталі статора, підшипники кочення, встановлені в передньому і задньому підшипникових щитах, які з'єднані зі станиною, на підшипниках кочення встановлений на сталевому валу ротор, що складається зі штампованих листів з електротехнічної сталі з пазами для обмотки, на валу ротора...

Номер патенту: 87338

Опубліковано: 10.07.2009

Автори: Ліннік Олександр Васильович, Шилов Валерій Павлович, Галайко Анатолій Павлович

МПК: H02K 5/20, F16C 37/00, F03B 11/00 ...

Мітки: рідкому, підшипник, гідромашини, мастилі, напрямний, масляному

Формула / Реферат:

1. Підшипник напрямний гідромашини на рідкому масляному мастилі, що установлений в кришці гідромашини і містить корпус, самоустановлювані сегменти з бабітовою заливкою, масляну ванну і маслоохолодник у вигляді пакета охолодних трубок, який відрізняється тим, що маслоохолодник відокремлений від підшипника, при цьому масляна ванна і маслоохолодник розміщені в окремому секторі периметра порожнини кришки гідромашини, а решта периметру є вільною...

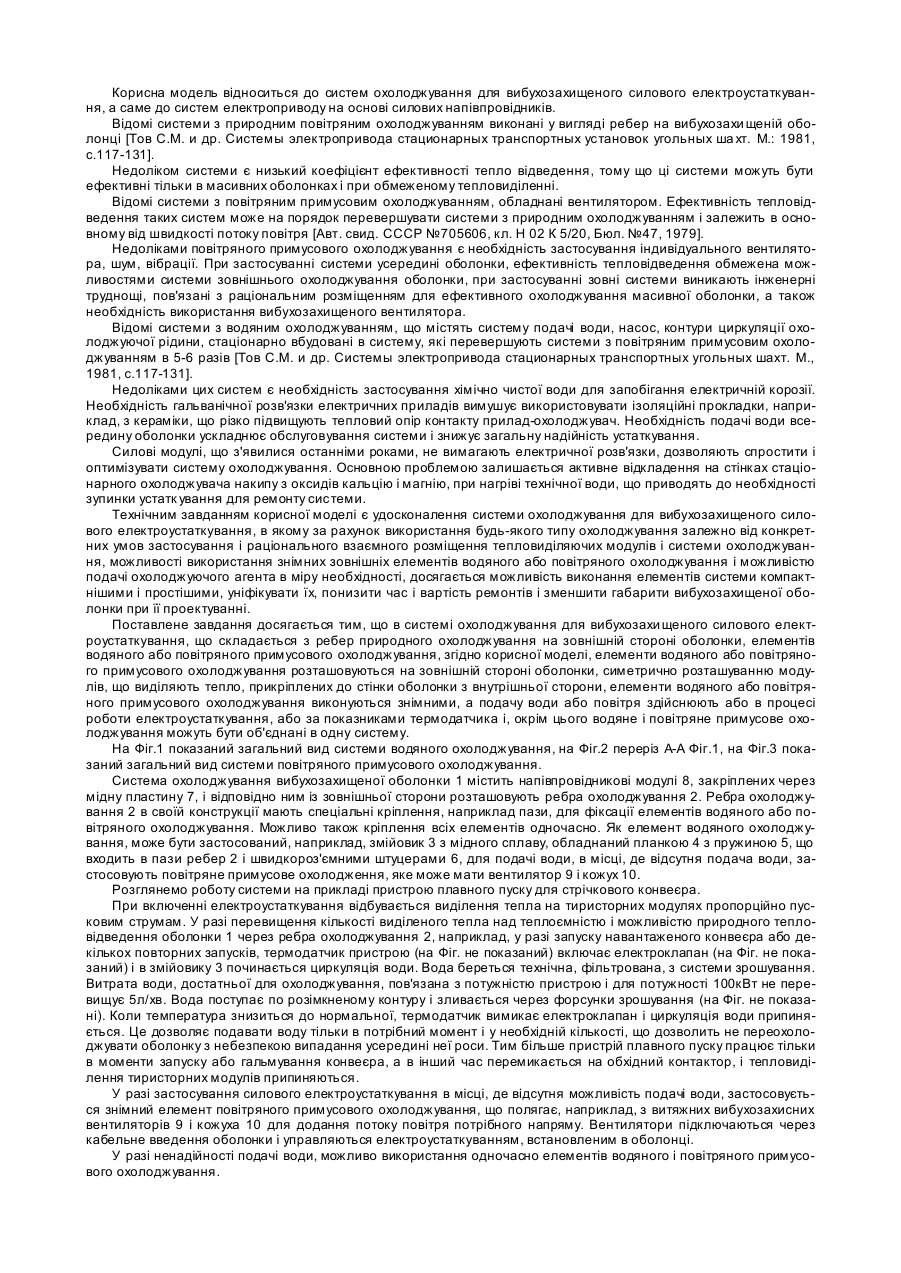

Номер патенту: 24274

Опубліковано: 25.06.2007

Автори: Шманьов Сергій Вікторович, Токарєв Ігор Іванович

МПК: H02K 5/20

Мітки: електроустаткування, охолоджування, силового, система, вибухозахищеного

Формула / Реферат:

1. Система охолоджування для вибухозахищеного силового електроустаткування, що містить ребра природного охолоджування на зовнішній стороні оболонки, елементи водяного або повітряного примусового охолоджування, яка відрізняється тим, що елементи водяного або повітряного примусового охолоджування розташовані на зовнішній стороні оболонки, симетрично розташуванню модулів, що виділяють тепло, прикріплених до стінки оболонки з внутрішньої...

Номер патенту: 18499

Опубліковано: 15.11.2006

Автори: Кириленко Валерій Іванович, Бурковський Анатолій Миколайович, Кукулевський Олексій Васильович, Омельченко Олександр Миколайович, Подобрєєва Олена Дмитрівна

МПК: H02K 5/20, H02K 9/00

Мітки: електрична, машина, закрита

Формула / Реферат:

1. Закрита електрична машина, що містить корпус, статор, ротор з аксіальними каналами, напірний елемент і змійовик, заповнений холодоагентом, розташований у внутрішній порожнині машини, у якій циркулює холодоагент, яка відрізняється тим, що під витками змійовика встановлена перегородка з отворами для циркуляції холодоагенту.2. Закрита електрична машина за п. 1, яка відрізняється тим, що на поверхні перегородки виконаний виступний...

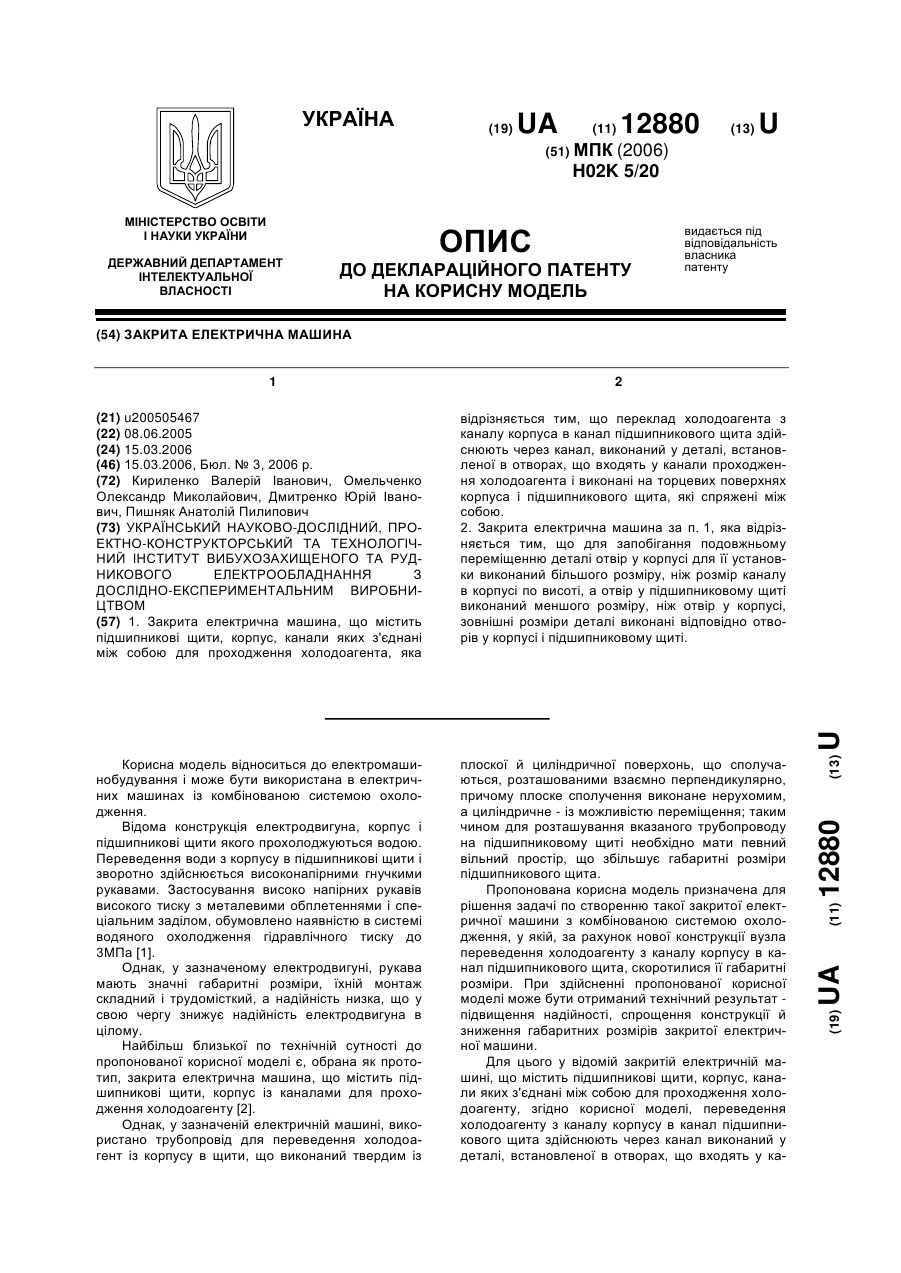

Номер патенту: 12880

Опубліковано: 15.03.2006

Автори: Кириленко Валерій Іванович, Омельченко Олександр Миколайович, Дмитренко Юрій Іванович, Пишняк Анатолій Пилипович

МПК: H02K 5/20

Мітки: електрична, машина, закрита

Формула / Реферат:

1. Закрита електрична машина, що містить підшипникові щити, корпус, канали яких з'єднані між собою для проходження холодоагента, яка відрізняється тим, що переклад холодоагента з каналу корпуса в канал підшипникового щита здійснюють через канал, виконаний у деталі, встановленої в отворах, що входять у канали проходження холодоагента і виконані на торцевих поверхнях корпуса і підшипникового щита, які спряжені між собою.2. Закрита...

Номер патенту: 10701

Опубліковано: 15.11.2005

Автори: Кириленко Валерій Іванович, Омельченко Олександр Миколайович, Добров Андрій Валерійович

МПК: H02K 5/20

Мітки: електрична, машина

Формула / Реферат:

Закрита електрична машина, що містить підшипникові щити, корпус, канали яких з'єднані між собою для проходження холодоагенту, яка відрізняється тим, що для переведення холодоагенту з каналу корпусу в канал підшипникового щита в отворах корпусу і підшипникового щита встановлена деталь, у якій переведення холодоагенту з каналу корпусу в канал підшипникового щита здійснюється через глухий отвір, що входить в отвір каналу корпусу і з'єднаний з...

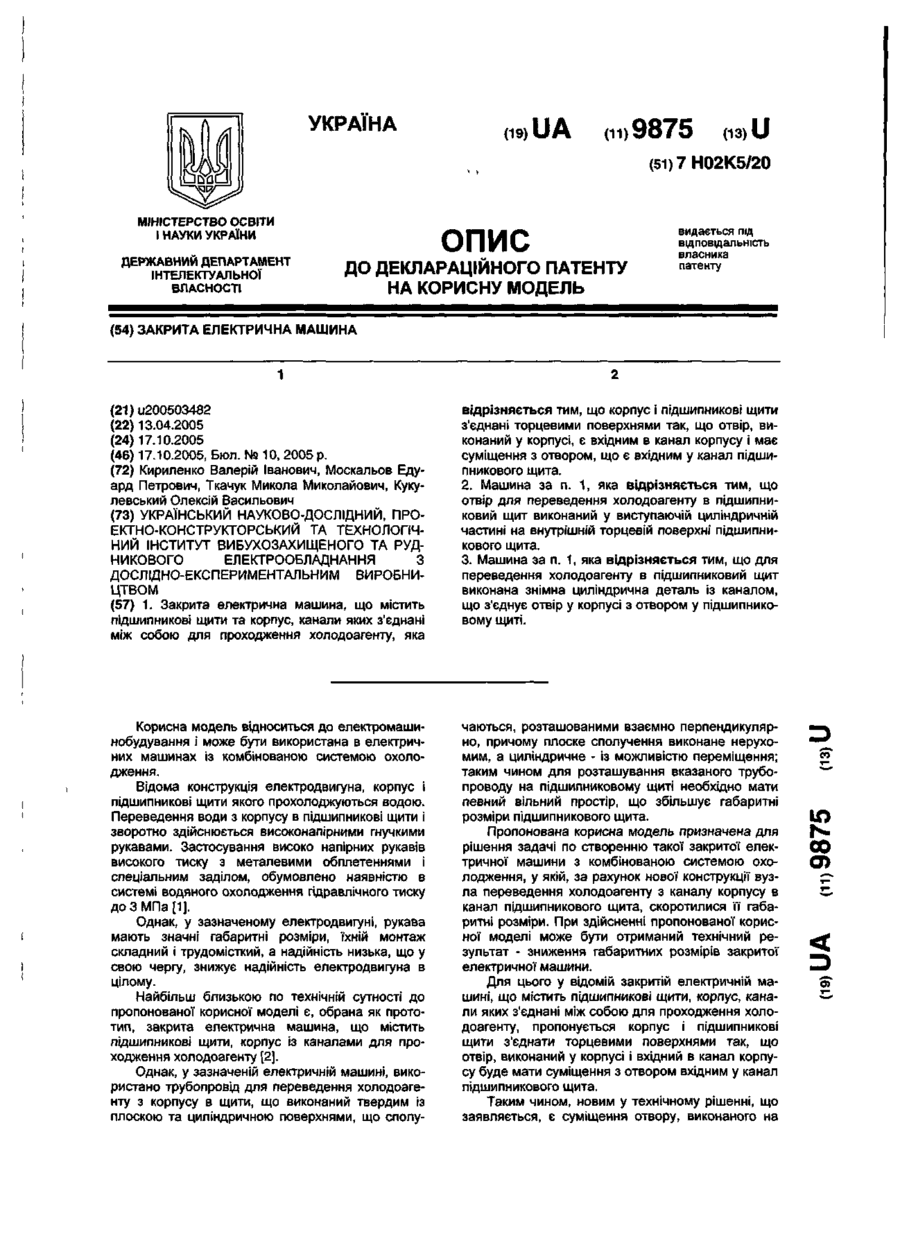

Номер патенту: 9875

Опубліковано: 17.10.2005

Автори: Москальов Едуард Петрович, Кукулевський Олексій Васильович, Кириленко Валерій Іванович, Ткачук Микола Миколайович

МПК: H02K 5/20

Мітки: електрична, машина, закрита

Формула / Реферат:

1. Закрита електрична машина, що містить підшипникові щити та корпус, канали яких з'єднані між собою для проходження холодоагенту, яка відрізняється тим, що корпус і підшипникові щити з'єднані торцевими поверхнями так, що отвір, виконаний у корпусі, є вхідним в канал корпусу і має суміщення з отвором, що є вхідним у канал підшипникового щита.2. Машина за п. 1, яка відрізняється тим, що отвір для переведення холодоагенту в підшипниковий...

Номер патенту: 27605

Опубліковано: 15.09.2000

Автори: Дячук Олександр Анатолійович, Білоненко Микола Іванович, Коваль-Лесков Олександр Вадимович, Волков Святослав Васильович, Мовчан Володимир Іванович

МПК: H02K 17/02, H02K 5/04, H02K 1/06 ...

Мітки: машина, електрична

Текст:

...7. Электрическая машина по любому из пп. 1, 3, 5, о тличающаяся тем, что количество продоль ных ск возны х канало в в спинке стато ра кра тно двенадцати, в которых размещены цилиндричес кие шпильки, симметрично расположенные отно сительно оси машины и под равным углом отно сительно друг друга. 8. Электрическая машина по любому из пп. 1, 2, 4, о тли чающаяся тем, что количество продоль ных ск возны х канало в в спинке стато ра кра тно восьми, в...

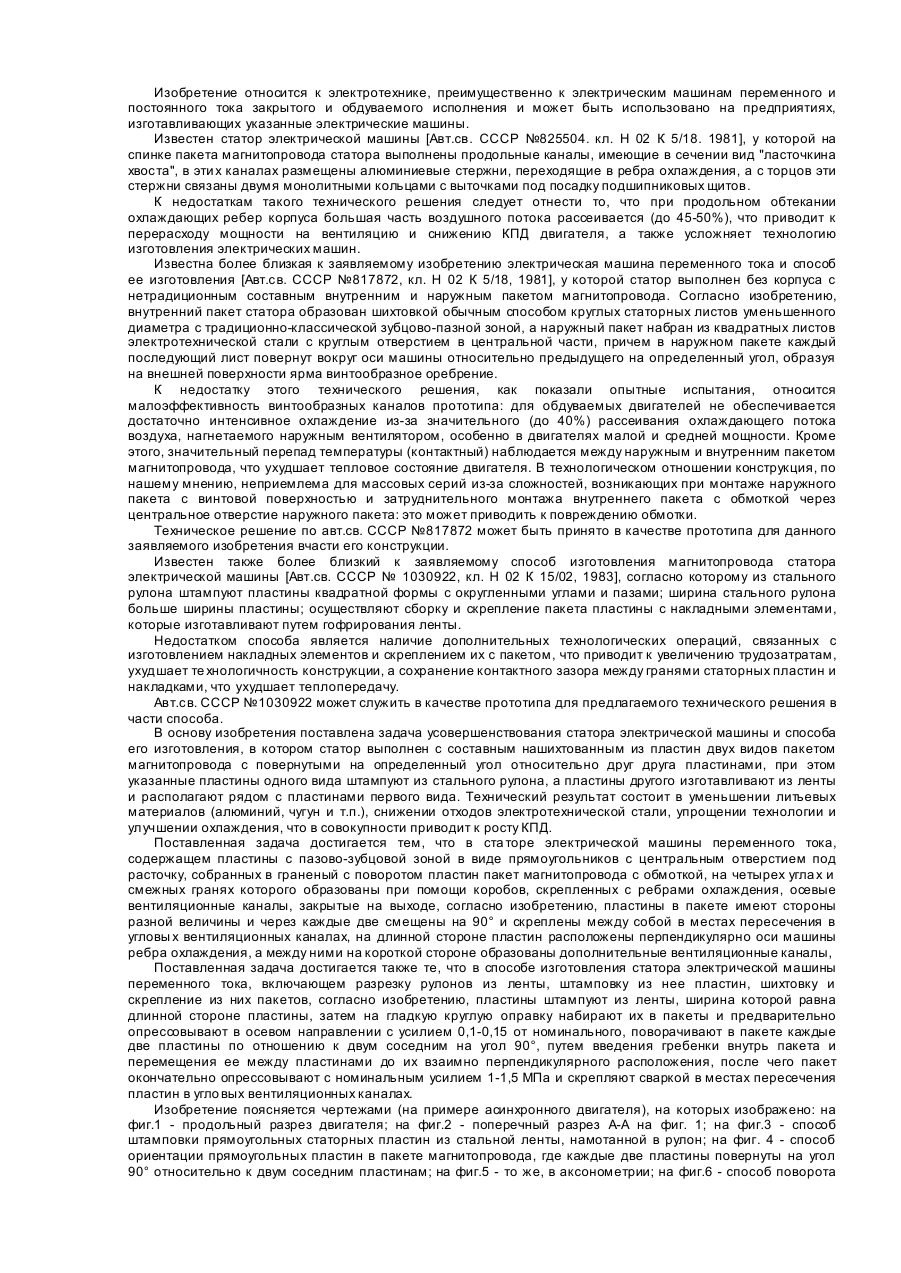

Номер патенту: 19483

Опубліковано: 25.12.1997

Автор: Яковлев Олександр Іванович

МПК: H02K 15/02, H02K 5/20, H02K 5/04 ...

Мітки: спосіб, статор, струму, електричної, виготовлення, машини, змінного

Формула / Реферат:

1. Статор электрической машины переменного тока, содержащий пластины с пазово-эубцовой зоной в виде прямоугольников с центральным отверстием под расточку, собранных в граненый с поворотом пластин пакет магнитопровода с обмоткой, на четырех углах и смежных гранях которого образованы при помощи коробов, скрепленных с ребрами охлаждения, осевые вентиляционные каналы, закрытые на выходе, отличающийся тем, что пластины в пакете имеют стороны...

Номер патенту: 12114

Опубліковано: 25.12.1996

Автори: Дорошкевич Костянтин Олександрович, Чернов Ігор Яковлевич, Дмитренко Юрій Іванович, Ковальов Євген Борисович

МПК: H02K 9/00, H02K 5/20

Мітки: закрита, електрична, машина

Формула / Реферат:

Закрытая электрическая машина по авт.св. № 936238, отличающаяся тем, что, с целью повы­шения эффективности охлаждения, наружная по­верхность вращающейся части контактного уплотнения в зоне каналов цилиндрической пере­городки снабжена ребрами, расположенными радиально и обращенными своим наружным диаметром к внутренней поверхности цилиндри­ческой перегородки.

Номер патенту: 8560

Опубліковано: 30.09.1996

Автори: Ковальов Євген Борисович, Тимошенко Микола Михайлович, Чернов Ігор Яковлевич, Дорошкевич Костянтин Олександрович, Дмитренко Юрій Іванович

МПК: H02K 5/20, H02K 9/00

Мітки: закрита, машина, електрична

Формула / Реферат:

Закрытая электрическая машина, содержащая корпус и подшипниковые щиты с размещенными в них кольцевыми полостями теплообменников, име­ющих отверстия для входа и выхода охлаждающей жидкости, отличающаяся тем, что, с целью улучше­ния охлаждения, в кольцевой полости теплообмен­ника установлена перегородка, герметично перекрывающая ее, а упомянутые отверстия распо­ложены по обе стороны перегородки.

Номер патенту: 8558

Опубліковано: 30.09.1996

Автори: Дорошкевич Костянтин Олександрович, Пишняк Анатолій Пилипович, Кириленко Валерій Іванович, Чернов Ігор Яковлевич, Тимошенко Микола Михайлович, Дмитренко Юрій Іванович

МПК: H02K 9/00, H02K 5/20

Мітки: електрична, закрита, машина

Формула / Реферат:

Закрытая электрическая машина, содержа­щая подшипниковые щиты, корпус с каналами для прохождения хладагента, преимущественно воды, и трубопровод для перевода хладагента из корпуса в щиты, отличающаяся тем, что, с целью повыше­ния надежности и сокращения габаритов, трубо­провод для перевода выполнен жестким с плоской и цилиндрической сопрягаемыми поверхностями, расположенными перпендикулярно друг другу, причем плоское сопряжение выполнено...

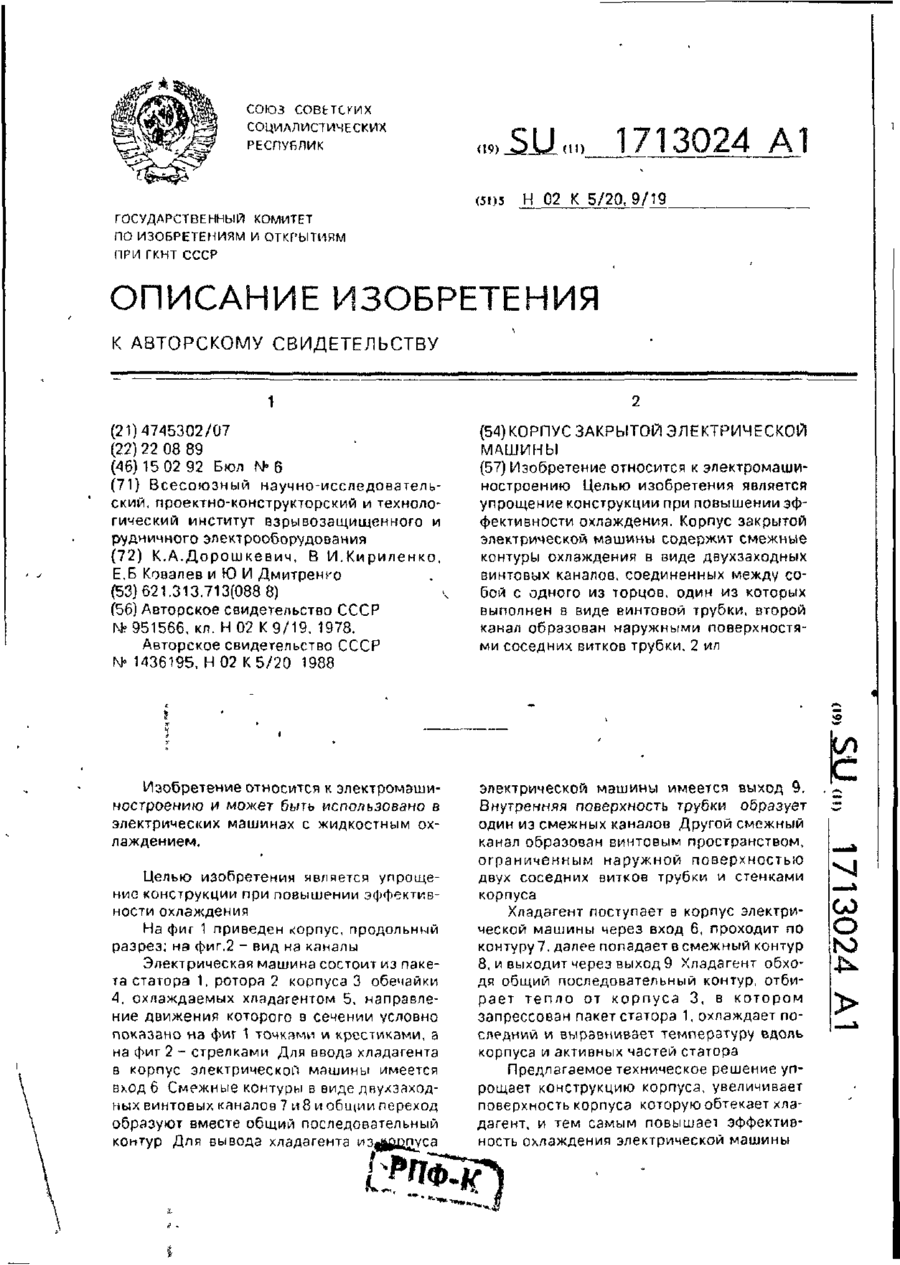

Номер патенту: 8685

Опубліковано: 30.09.1996

Автори: Дорошкевич Костянтин Олександрович, Кириленко Валерій Іванович, Дмитренко Юрій Іванович, Ковальов Євген Борисович

МПК: H02K 5/20, H02K 9/19

Мітки: машини, закритої, електричної, корпус

Формула / Реферат:

Корпус закрытой электрической машины, содержащий обечайку и смежные контуры в виде двухзаходных винтовых каналов, соединенных между собой последовательно с одного из торцов, один из которых образован винтовой трубкой, а второй ограничен обечайкой, отличающийся тем, что, с целью упрощения при повышении эффек­тивности охлаждения, второй канал образован на­ружными поверхностями соседних витков трубки.

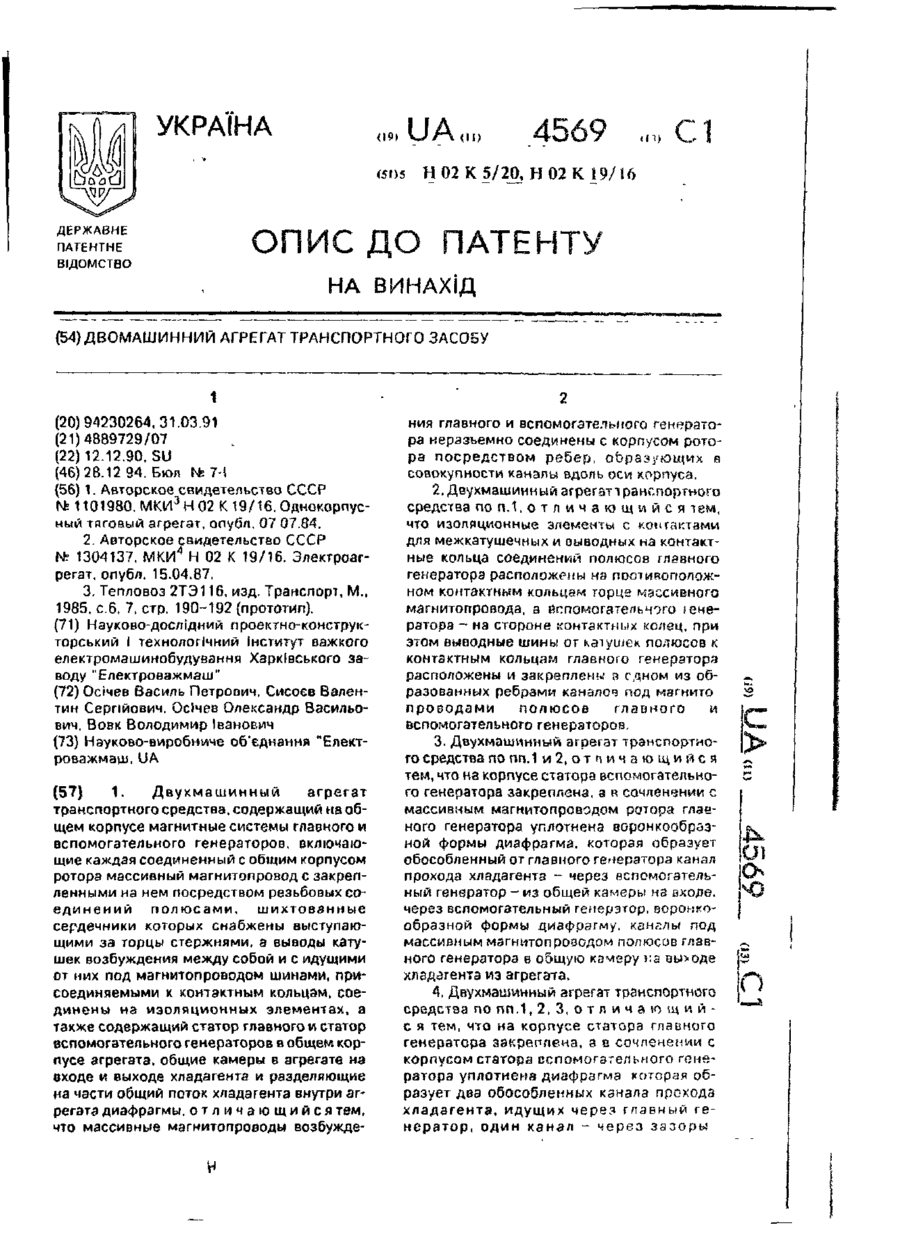

Номер патенту: 4569

Опубліковано: 28.12.1994

Автори: Осічев Олександр Васильович, Осічев Василь Петрович, Сисоєв Валентин Сергійович, Вовк Володимир Іванович

МПК: H02K 19/16, H02K 5/20

Мітки: агрегат, двомашинний, транспортного, засобу

Формула / Реферат:

(57) 1. Двухмашинный агрегат транспортного средства, содержащий на общем корпусе магнитные системы главного и вспомогательного генераторов, включающие каждая соединенный с общим корпусом ротора массивный магнитопровод с закрепленными на нем посредством резьбовых соединений полюсами, шихтованные сердечники которых снабжены выступающими за торцы стержнями, а выводы катушек возбуждения между собой и с идущими от них под магнитопроводом шинами,...
