Опора лінії електропередачі
Номер патенту: 570
Опубліковано: 16.10.2000
Автори: Гаряжа Василь Дмитрович, Кругліков Євген Олександрович, Чевичелов Валерій Олексійович, Головченко Олексій Семенович
Формула / Реферат
Опора лінії електропередачі, яка включає стояк опори з траверсами для прикріплення крайніх фаз на підвісних гірляндах ізоляторів, середню фазу, проводи якої прикріплені безпосередньо до стояка опори з допомогою натяжних гірлянд ізоляторів, яка відрізняється тим, що кріплення проводів середньої фази до стояка опори виконано з допомогою поворотної конструкції, яка прикріплена до стояка опори шарнірно і зафіксована стопором в режимі, коли проводи не обірвані, і повернута навколо шарніра в режимі, коли провід середньої фази обірваний і стопор зрізаний.
Текст

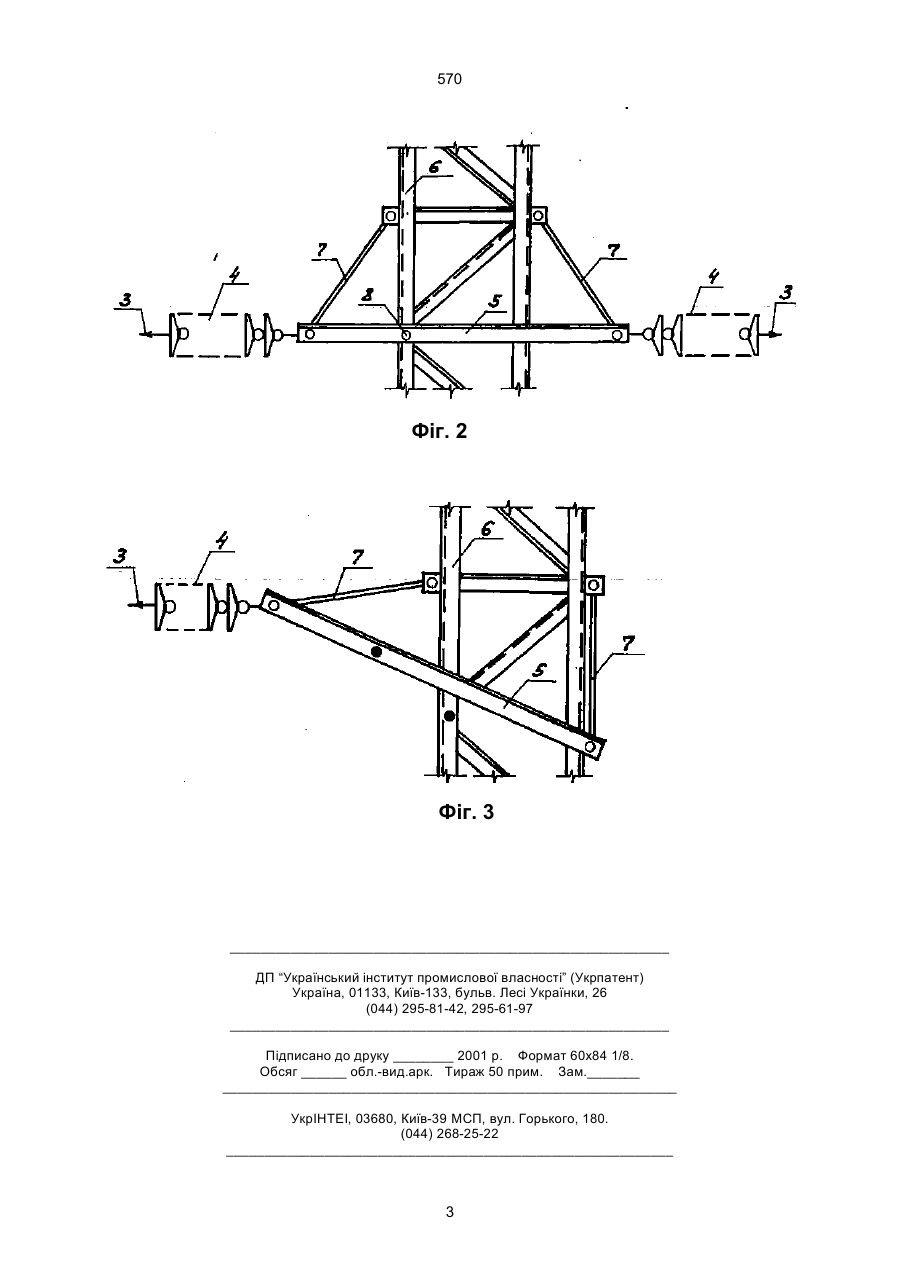

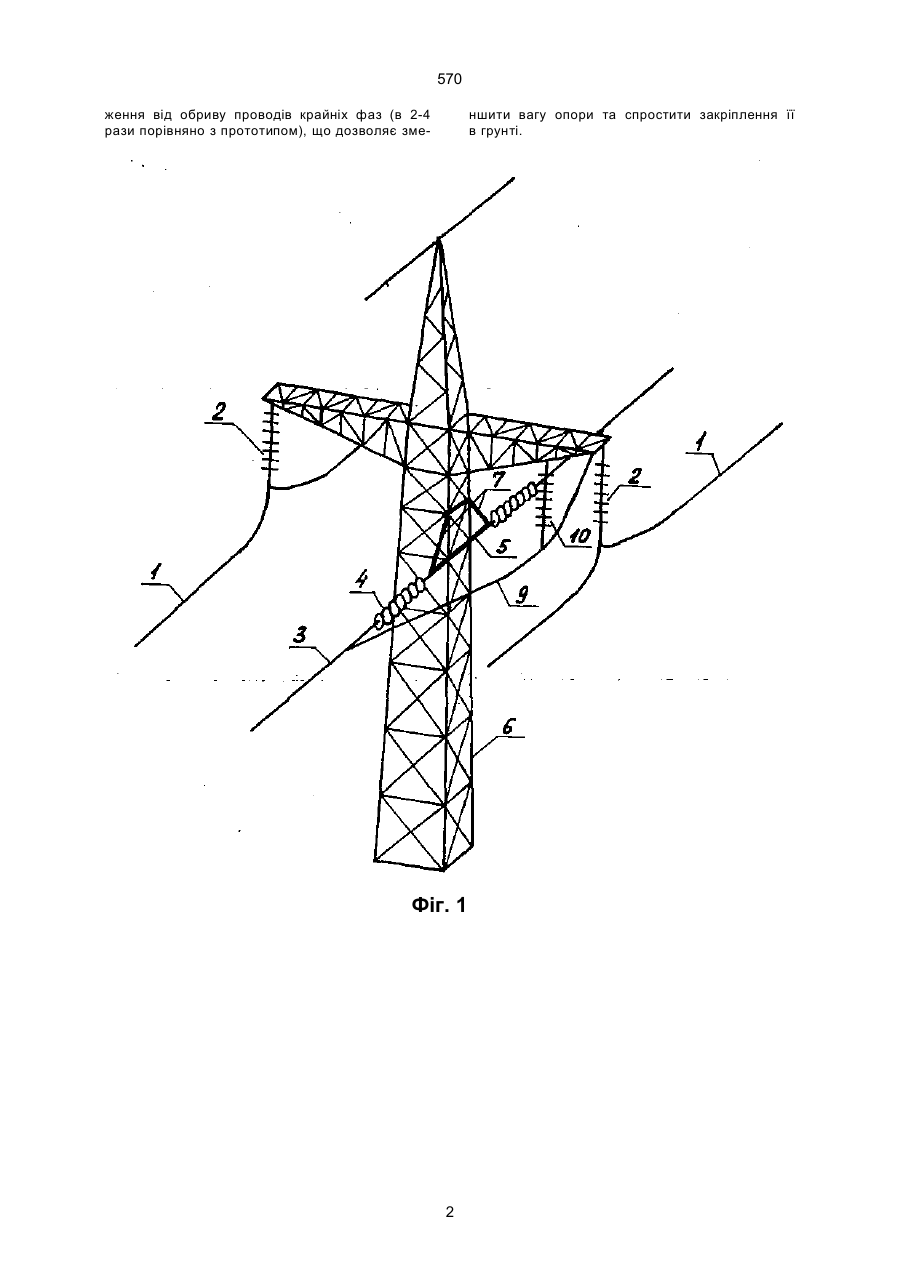

Опора лінії електропередачі, яка включає стояк опори з траверсами для прикріплення крайніх фаз на підвісних гірляндах ізоляторів, середню фазу, проводи якої прикріплені безпосередньо до стояка опори з допомогою натяжних гірлянд ізоляторів, яка відрізняється тим, що кріплення проводів середньої фази до стояка опори виконано з допомогою поворотної конструкції, яка прикріплена до стояка опори шарнірно і зафіксована стопором в режимі, коли проводи не обірвані, і повернута навколо шарніра в режимі, коли провід середньої фази обірваний і стопор зрізаний. (19) (21) 98031554 (22) 27.03.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Гаряжа Василь Дмитрович, Кругліков Євген Олександрович, Головченко Олексій Семенович, Чевичелов Валерій Олексійович (73) Державний проектно-вишукувальний та науково-дослідний інститут “Укренергомережпроект”, UA 570 ження від обриву проводів крайніх фаз (в 2-4 рази порівняно з прототипом), що дозволяє зме ншити вагу опори та спростити закріплення її в грунті. Фіг. 1 2 570 Фіг. 2 Фіг. 3 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of electric power line
Автори англійськоюGariazha Vasyl Dmytrovych, Kruglikov Yevhen Oleksandrovych, Golovchenko Oleksii Semenovych, Chevichelov Valerii Oleksiiovych
Назва патенту російськоюОпора линии электропередачи
Автори російськоюГаряжа Василий Дмитриевич, Кругликов Евгений Александрович, Головченко Алексей Семенович, Чевичелов Валерий Алексеевич
МПК / Мітки
МПК: E04H 12/00
Мітки: опора, лінії, електропередачі
