Крісло

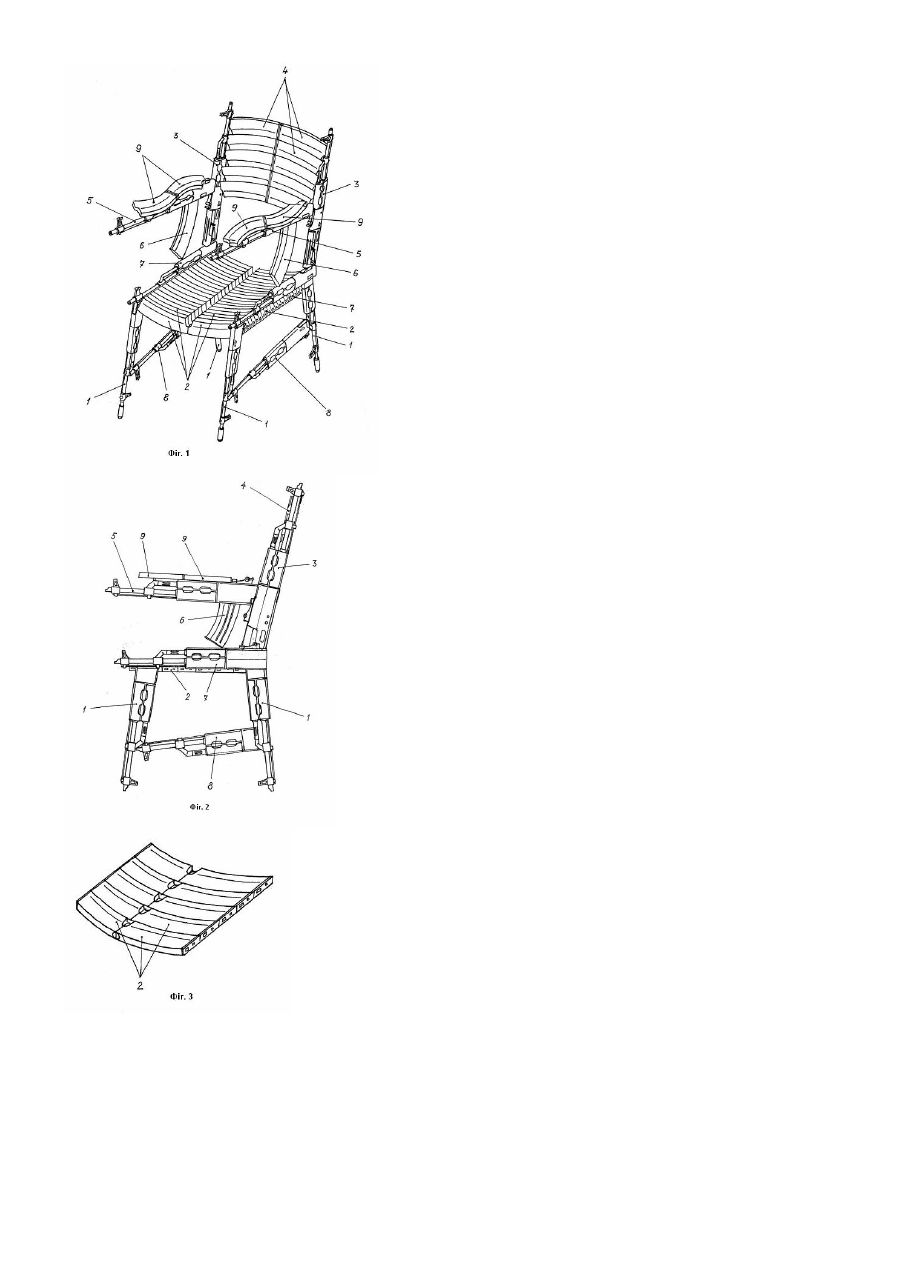

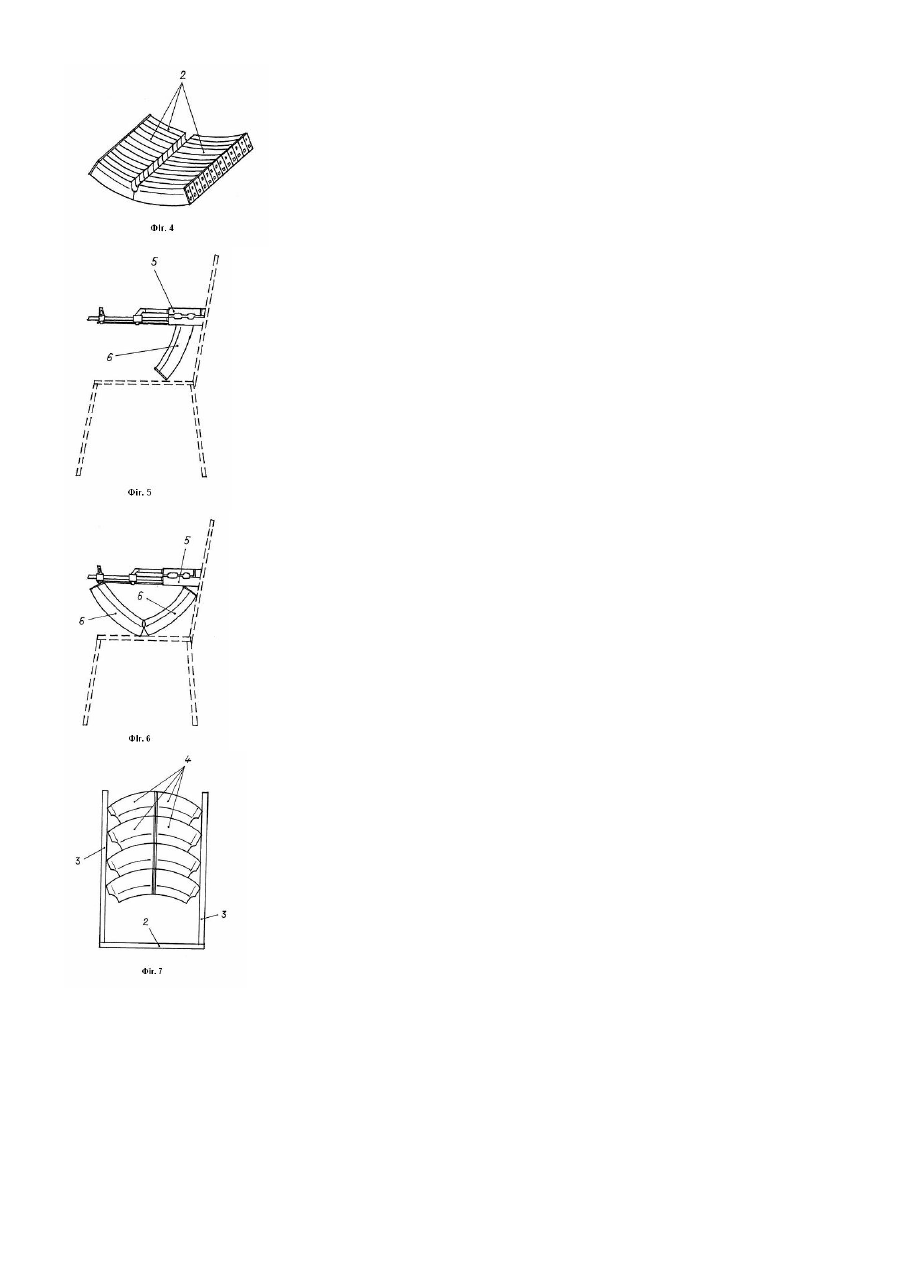

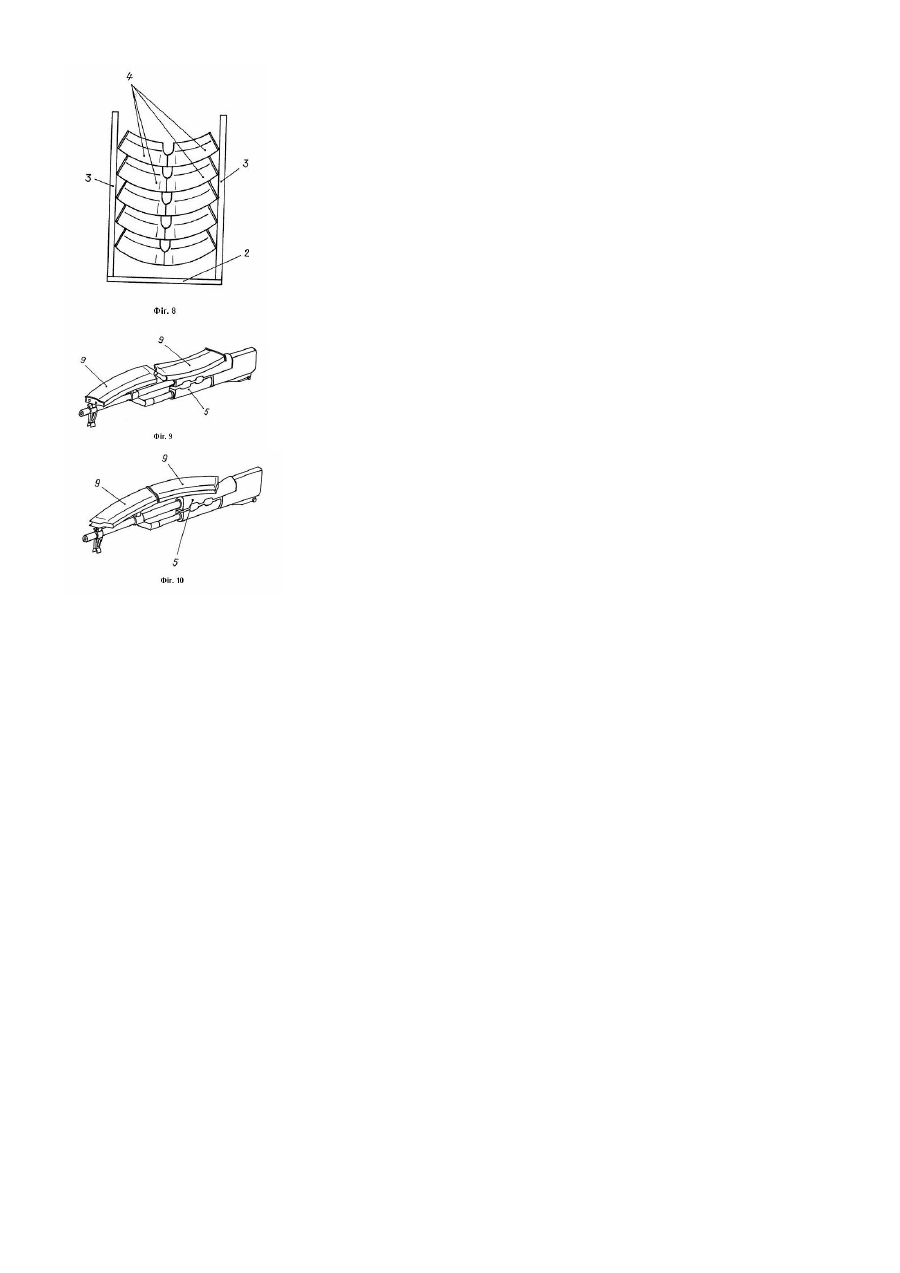

Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до предметів меблі, а саме, до крісел. Відомо крісло, що містить сидіння, ніжки, спинку і підлокітники [1]. До недоліків відомого крісла відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість конструкції. Найбільш близьким технічним рішенням, обраним за прототип, є крісло, що містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, підлокітники, закріплені до згаданих стійок спинки, опори підлокітників і проміжні силові елементи, закріплені між нижніми опорами [2]. До недоліків відомого крісла, яке обрано за прототип, відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість і міцність конструкції. В основу корисної моделі покладена задача шляхом зміни форми і конструкції складових елементів крісла забезпечити підвищення жорсткості і міцності конструкції крісла в цілому. Суть корисної моделі в кріслі, що містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, підлокітники, закріплені до згаданих стійок спинки, опори підлокітників і проміжні силові елементи, закріплені між нижніми опорами, досягається тим, що воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, і додатковими накладками, закріпленими на підлокітниках зверху останніх, при цьому нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в горизонтальній площині магазинів, опори підлокітників і додаткові накладки також виконані у вигляді магазинів, причому опори підлокітників, що з'єднують підлокітники з додатковими силовими елементами, виконані встановленими у вертикальній площині, додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині, нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а підлокітники - стволами вперед, магазини виконані з'єднаними або в стик по горловині або по затильнику, або у своїй площині, магазини, що утворюють сидіння, виконані з'єднаними або в стик по горловині, або по затильнику в горизонтальній площині, або з утворенням западини, опори підлокітників виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина, а як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивнокомпонувальної схеми. Порівнянний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що крісло, яке заявляється, відрізняється тим, що воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, і додатковими накладками, закріпленими на підлокітниках зверху останніх, при цьому нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в горизонтальній площині магазинів, опори підлокітників і додаткові накладки також виконані у вигляді магазинів, причому опори підлокітників, що з'єднують підлокітники з додатковими силовими елементами, виконані встановленими у вертикальній площині, додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині, нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а підлокітники стволами вперед, магазини виконані з'єднаними або в стик по горловині, або по затильнику, або у своїй площині, магазини, що утворюють сидіння, виконані з'єднаними або в стик по горловині, або по затильнику в горизонтальній площині, або з утворенням западини, опори підлокітників виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина, а як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми. Таким чином, крісло, яке заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 поданий загальний вигляд крісла (як варіант конструктивного виконання) у ракурсі 3 4 спереду зліва, на Фіг.2 подане крісло, яке заявляється, на виді збоку, на Фіг.3-4 показане сидіння (як варіанти конструктивного виконання), на Фіг.5-6 показані конструктивні варіанти підлокітників крісла, яке заявляється, на Фіг.7-8 показані конструктивні варіанти спинки крісла, яке заявляється, на Фіг.9-10 подані схеми розміщення додаткових накладок на підлокітниках крісла, яке заявляється. Крісло конструктивно містить (див. Фіг.1-2) опори 1 у вигляді ніжок (нижня опора крісла), сидіння 2, стійки 3 спинки, закріплені до сидіння 2, безпосередньо спинку 4, закріплену на стійках 3 спинки, підлокітники 5, закріплені до згаданих стійок 3 спинки, опори 6 підлокітників 5 і проміжні силові елементи 7, закріплені між нижніми опорами 1 (які виконані у виді ніжок крісла). Крісло додатково постачене силовими елементами 8, розміщеними з боків сидіння 2 у його площині, і додатковими накладками 9, закріпленими на підлокітниках 5 зверху останніх. При цьому нижні опори 1, додаткові силові елементи 8, стійки 3 спинки, підлокітники 5 і проміжні силові елементи 7 виконані у вигляді зразків стрілецької зброї, наприклад, у вигляді автоматів системи Калашнікова [3]. Сидіння 2 і спинка 4 виконані у вигляді з'єднаних між собою в горизонтальній площині магазинів, наприклад, у вигляді магазинів ріжкового типу до автоматичної зброї системи Калашнікова [4]. Опори 6 підлокітників 5 і додаткові накладки 9 також виконані у вигляді магазинів, причому опори 6 підлокітників 5, що з'єднують підлокітники 5 із додатковими силовими елементами 8, виконані встановленими у вертикальній площині (див. Фіг.1-2, Фіг.5-6). Додаткові накладки 9 виконані закріпленими на підлокітниках 5 у горизонтальній площині (див. Фіг.9-10). Нижні опори 1 (ніжки крісла) конструктивно виконані спрямованими стволами убік підлоги (див. Фіг.1-2). Стійки 3 спинки 4 спрямовані стволами нагору відносно підлоги (див. Фіг.1-2). Підлокітники 5 конструктивно виконані спрямованими стволами вперед відносно спинки 4 крісла (див. Фіг.1-2, Фіг.5-6). Магазини, що в з'єднаному конструктивно між собою виді представляють сидіння 2, виконані з'єднаними або в стик по горловині, або по затильнику (див. Фіг.3), або у своїй площині (див. Фіг.4) з утворенням западини. Опори 6 підлокітників 5 виконані або розміщеними незалежно від конструктивних особливостей зброї (див. Фіг.6), або вставленими в приймач магазина (див. Фіг.5). Як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно компонувальної схеми, наприклад, частина зброї від дульного зрізу до рукоятки для утримання зброї, або частина зброї від дульного зрізу до патронника, або в будь-який іншій комбінації. Як нижні опори, додаткові силові елементи, стійки спинки, підлокітники і проміжні силові елементи можуть бути використані інші системи зброї, наприклад, самозарядний карабін Симонова [5], гвинтівки [6], пістолети-кулемети систем Шпагіна [7] або Судаєва [8], або інші зразки стрілецької зброї. Як магазини (до стрілецької зброї) можуть бути використані дискові магазини або системи Калашникова, або інших систем стрілецької зброї, наприклад, дискові магазини або магазини ріжкового типу від пістолетів-кулеметів ППШ або ППС [9]. Крісло, яке заявляється (див. Фіг.1-2), використовується таким чином. Попередньо крісло (див. Фіг.1-2) збирають із підготовлених конструктивних елементів, які виконано з зразків стрілецької зброї - безпосередньо зброї і магазинів до неї [3...9]. Попередньо із зразків стрілецької зброї, наприклад, з автоматів, пістолетів-кулеметів, кулеметів, карабінів, гвинтівок, стволів малокаліберних гармат та інших зразків зброї, які приведено до небоєздатного стану, виготовляють заготівки для крісла (яке заявляється) - стволи, приклади (або, у деяких випадках, зброю в цілому). Для цього від зразків зброї, які технологічно приведено до небоєздатного стану, відрізають, наприклад, стволи (до розмірів заготовок, що потрібні для відповідної висоти крісла). Далі із зроблених заготівок (елементів конструкції зброї) починають збирати крісло. Для цього попередньо збирають каркас крісла, що являє собою з'єднані жорстко між собою нижні опори 1, проміжні силові елементи 7, стійки 3 спинки і додаткові силові елементи 8, причому додаткові силові елементи 8 виконані розміщеними між опор 1 на деякій висоті h від підлоги (див. Фіг.2). Далі з'єднують між собою магазини для утворення сидіння 2 (див. Фіг.3 або Фіг.4) і спинки 4 (див. Фіг.7 або Фіг.8). Сидіння 2 (яке утворено з магазинів для стрілецької зброї - див. Фіг.3-4) жорстко закріплюють до проміжних силових елементів 7. Спинку 4 (який утворена з магазинів для стрілецької зброї) жорстко закріплюють до стійок 3 спинки (див. Фіг.1 та Фіг.7-8). Після виконання зазначених технологічних операцій до стійок 3 спинки жорстко кріпляться підлокітники 5, при цьому опори 6 підлокітників 5 можуть бути як жорстко закріпленими в приймачах магазина стрілецької зброї (див. Фіг.5), так і закріплюватися окремо до підлокітника й до проміжного силового елемента 7 (див. Фіг.6). Останньою з технологічних операцій є операція щодо закріплення на підлокітниках 5 додаткових накладок 9 (при цьому як додаткові накладки 9 використовують магазини для стрілецької зброї - див. Фіг.9-10). Додаткові накладки 9 жорстко кріпляться на підлокітниках 5 у горизонтальній площині (див. Фіг.9-10). Після виготовлення крісла його застосовують за звичайними цілями - для сидіння, або для будь-яких інших цілей, наприклад, як зразок художньо-декоративного мистецтва для показу на спеціалізованих меблевих виставках. Підвищення ефективності використання технічного рішення у вигляді крісла, яке заявляється, у порівнянні з прототипом, досягається за рахунок одержання більш жорсткої конструкції, яка виконується з нетрадиційних за формою конструктивних елементів. Джерела інформації 1. Нормативные акты о правовой охране промышленных образцов. Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М.:, 1983, стор.174, малюнок 1 - аналог. 2. Нормативные акты о правовой охране промышленных образцов. Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М.:, 1983, стор.176, малюнок 6 - прототип. 3. А. Благовестов "То, из чего стреляют в СНГ", Справочник стрелкового оружия, под общей редакцией А.Е. Тараса, Минск:, ХАРВЕСТ, 1999, Розділ 89. Калашников. Стор.318-340. 4. А.Б. Жук «Винтовки и автоматы», М.:, Военное издательство, 1988, Розділ 106. СССР. Автоматы Калашникова. Стор.159-160. Мал. 106-3...106-9. 5. А.Б. Жук «Винтовки и автоматы», М.:, Военное издательство, 1988, Розділ 106. СССР. Карабин СКС-45. 6. А.Б. Жук «Винтовки и автоматы», М.:, Военное издательство, 1988, Часть 1. Винтовки. Стор.33-90. Мал.41...58-1. 7. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1988, Розділ 78. СССР. Пистолет-пулемет Шпагина ППШ-41. Стор.111-113. Малюнок 78-9...78-10. 8. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1988, Розділ 78. СССР. Пистолет-пулемет Судаева ППС-42. Стор.111-113. Малюнок 78-13...78-14. 9. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1988, Малюнок 78-9...78-10 та 78-13...78-14.
