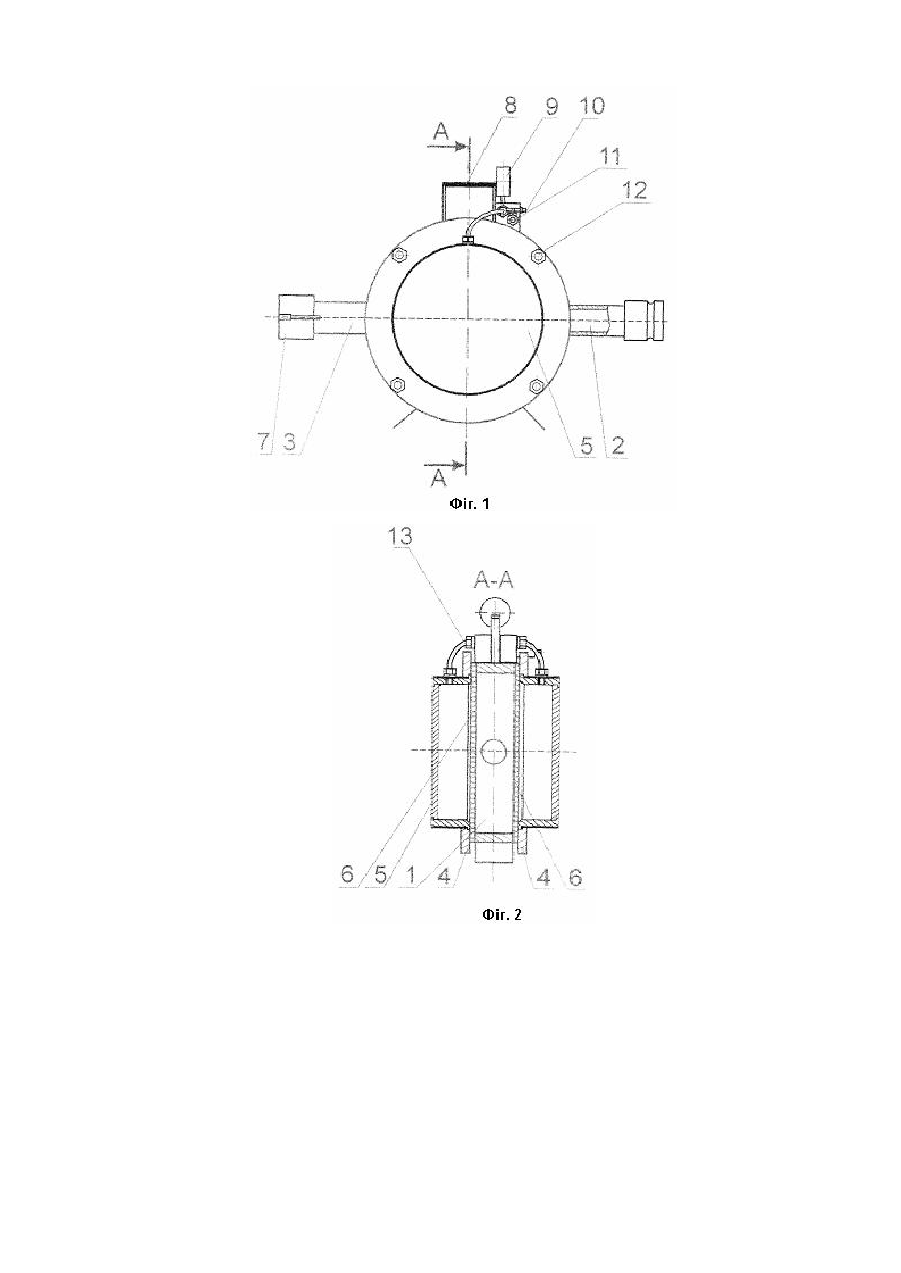

Комбінований діафрагмовий компенсатор пульсації тиску

Корисна модель відноситься до пристроїв для зменшення пульсації тиску в трубопроводах при перекачуванні рідин та розчинів і може бути використана у будівництві. Відомий аналог - компенсатор пульсації тиску [1], що приєднується до напірного трубопроводу в безпосередній близькості до насоса і являє собою резервуар, який складається з верхньої та нижньої камер, відокремлених одна від одної пружним елементом, котрий затиснутий з обох боків фланцями й амортизує поштовхи розчину за рахунок тиску повітря, закачаного у вер хню камеру. Вказаний компенсатор досить ефективно згладжує пульсацію в напірній магістралі, але має два важливих недоліки: зміну напрямку руху перекачуваного середовища під час просування компенсатором, що відчутно впливає на опір просуванню транспортованої штукатурної суміші його внутрішньою порожниною, а також недостатню площу контакту пружного елемента з перекачуваним середовищем, що знижує ефективність процесу гасіння пульсації тиску. Відомий найближчий аналог - діафрагмовий компенсатор пульсації тиску [2], який приєднується до напірної магістралі на відстані 5-10 м до форсунки. Він складається з кільцевої робочої камери та двох гумових діа фрагм, котрі закріплюються по її торцях. У такій моделі розчин не змінює напрямку руху, просуваючись робочою камерою, що позитивно впливає на ККД роботи діафрагмового компенсатора тиску. Проте ефективність від його застосування знижується за рахунок можливості роботи тільки на незначних тисках (до 0,4 МПа), що обумовлюється вірогідністю розриву пружних елементів. В основу корисної моделі поставлене завдання розроблення надійного в роботі комбінованого діафрагмового компенсатора пульсації тиску, який складається з робочої камери та двох пневматичних камер, розташованих по боках від неї і відокремлених від перекачуваного середовища гумовими діафрагмами, що дасть змогу використовува ти його сумісно з будь-якими типами розчинонасосів на тисках до 4 МПа і встановлювати на будьякій ділянці напірної магістралі або зразу ж за розчинонасосом. На фіг. 1 та фіг. 2 показано зовнішній вигляд та переріз комбінованого діафрагмового компенсатора пульсації тиску. Комбінований діафрагмовий компенсатор пульсації тиску містить робочу камеру 1, патрубки відведення 2 та підведення 3 перекачуваного розчину, два фланці 4, пневмокамери 5, пружні елементи 6, швидкороз'ємне з'єднання 7, рукоятку 8, манометр 9, ніпель 10, кран 11, шпилькові з'єднання 12, патрубок напірний повітряний 13. Комбінований діафрагмовий компенсатор пульсації тиску працює таким чином. За допомогою патрубків підведення 3 та відведення 2 перекачуваного розчину, оснащених швидкороз'ємними з'єднаннями, він підключається до напірного трубопроводу. При нагнітальному ході поршня розчинонасоса тиск у комбінованому діафрагмовому компенсаторі досягає рівня, при якому деформація пружних елементів 6 та відповідно й об'єм робочої камери 1 будуть максимальними, а об'єм пневмокамер зменшується за рахунок стискання повітря. Це призводить до того, що деяка частина суміші проштовхується далі трубопроводом, а частина залишається в робочій камері 1. Під час зворотного ходу поршня тиск розчину на вході в комбінований діафрагмовий компенсатор зменшується, сила пружності стисненого в пневмокамерах повітря та у стінках пружних елементів стає більшою за розтягуючу, і вони починають повертатися у ви хідне положення, виштовхуючи залишкову частину розчину до ви ходу з розчинопроводу. Таким чином, при роботі комбінованого діафрагмового компенсатора відбувається згладжування пульсації тиску на вході в напірну магістраль. На основі корисної моделі розроблений та виготовлений дослідний зразок комбінованого компенсатора пульсації тиску з такими параметрами: - максимальний робочий тиск, МПа, не вище ніж 4 - номінальний тиск, МПа 2,2-3,0 - об'єм робочої камери, дм 3 4 - габаритні розміри, мм: внутрішній діаметр робочої камери 270 висота робочої камери 70 ширина компенсатора 420 висота компенсатора 450 - маса, кг 32 Використання корисної моделі значно підвищує якість штукатурних робіт, зменшує витрати часу й коштів на їх проведення, а також знижує рівень утомлюваності оператора за рахунок зменшення рівня пульсації розчину на виході з форсунки. Джерела: 1. Плугарёв В., Цыков П. Пневмокомпенсаторы для растворонасосов // Сел. стр-во. - 1982. - №5. - С. 14. 2. Пат. № 41602 А Україна, МКИ 7 F16L51/04. Діафрагмовий компенсатор пульсації тиску / О.Г. Онищенко, А.В. Васильєв, A.M. Матвієнко. - Заявл. 09.10.2000; Опубл. 17.09.2001 // Бюл. №8.
