Фотометр

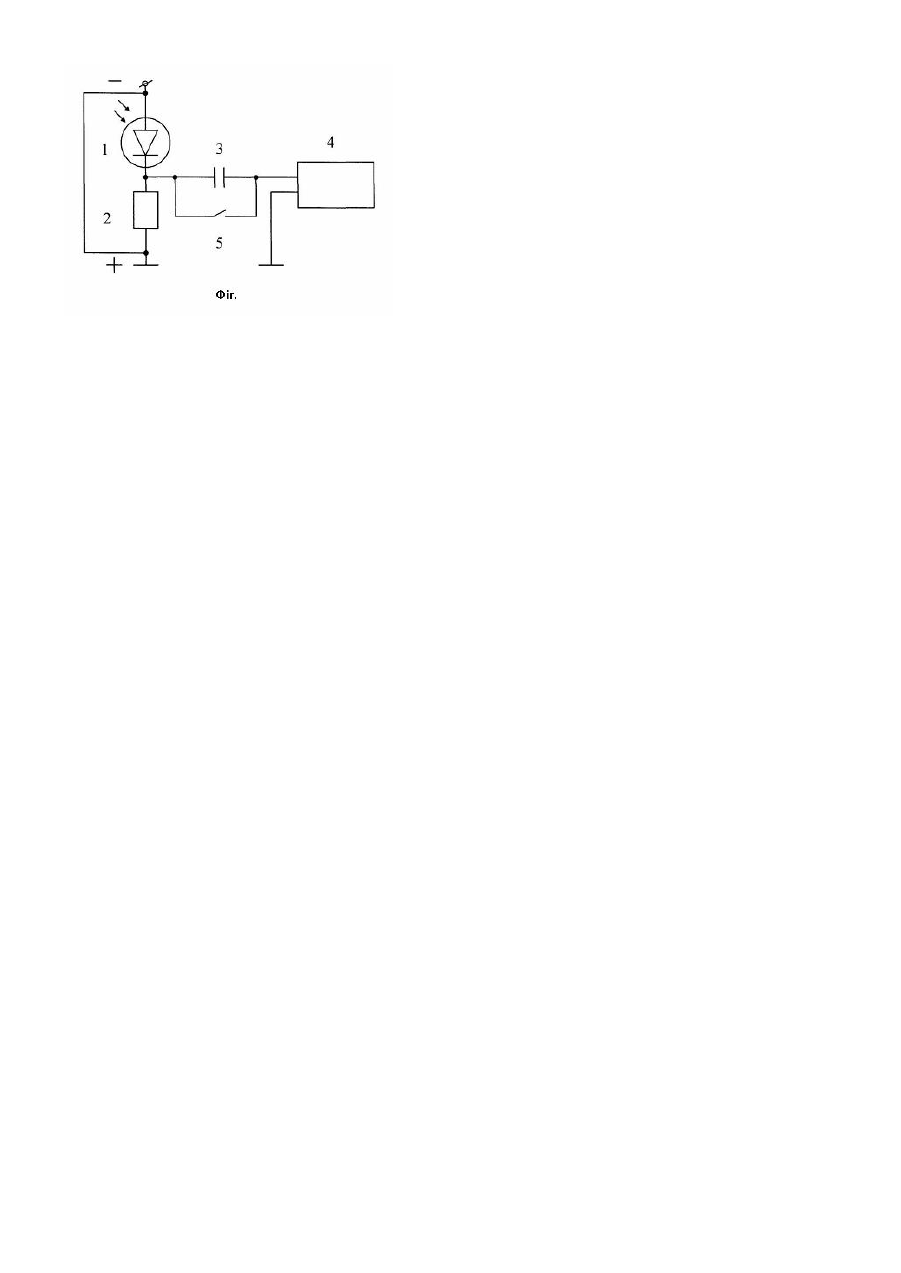

Корисна модель відноситься до електротехніки, переважно до фотометрії і може бути використана як прилад для світлових вимірювань. Відомий пристрій, який конструктивно складається з двох блоків - фотометричної головки, що є приймачем випромінювання, і реєструючого пристрою [Столяревская Р.И. Приборы для световых измерений: люксметры и яркомеры /Новости светотехники. - 2002. - Вып.2 (37). -С.15-16]. Люксметр цифровий призначений для вимірювання освітленості, створюваної джерелами випромінювання, розташованими довільно щодо фотометричної головки приладу. Принцип дії заснований на перетворенні випромінювання видимого діапазону довжин хвиль у фотоелектричний струм, який за допомогою підсилювачаперетворювача і аналого-цифрового пристрою перетворюється у цифровий сигнал, пропорційний освітленості, що вимірюється. Недоліком відомого вищеописаного аналога є неможливість розділяти освітленість, створювану сторонніми джерелами, від освітленості, створюваної природним освітленням. Найближчим за технічною суттю до запропонованої корисної моделі є фотометр, який складається з приймача випромінювання, реєструючого пристрою, резистора навантаження і є переносним приладом загальнопромислового застосування [Столяревская Р.И. Приборы для световых измерений: люксметры и яркомеры /Новости светотехники, -2002. -Вып. 2 (37). -С.15-16]. Прилад призначений для вимірювання освітленості, створюваної природним і штучним освітленням, джерело якого розташовано довільно від приймача випромінювання і для вимірювання яскравості несамовипромінюючих об'єктів. Принцип дії заснований також на перетворенні випромінювання в сигнал, пропорційний величині, що вимірюється. При цьому зберігається істотний недолік найближчого аналога - наявність постійних засвічувань при вимірюваннях, які значно знижують точність результатів показань фотометра. В основу запропонованої корисної моделі поставлено завдання удосконалення фотометра, в якому за рахунок введення нових елементів забезпечується відсутність постійних засвічувань і можливість вимірювання тільки змінних складових випромінювання, за якими вже визначається повний сигнал (освітленість, яскравість та інші фотометричні величини, створювані розрядними лампами), внаслідок чого підвищується точність вимірювань фотометричних величин. Поставлена задача досягається за рахунок того, що фотометр, який містить приймач випромінювання, резистор навантаження і реєструючий пристрій, згідно корисної моделі додатково містить розділовий конденсатор, який вводиться в ланцюг між приймачем випромінювання та реєструючим пристроєм, паралельно конденсатору підключений електричний ключ Враховуючи, що в даний час використовуються розрядні лампи (ДНАТ, люмінесцентні та ін.), наявність в ланцюзі розділового конденсатора, паралельно якому підключений електричний ключ, є необхідною для найточнішого вимірювання фотометричних величин. Суть корисної моделі пояснюється кресленням (Фіг.), на якому зображена схема фотометра для вимірювання змінних складових випромінювання. Пропонований пристрій складається з приймача випромінювання 1, який з'єднаний з резистором навантаження 2 і розділовим конденсатором 3. Розділовий конденсатор 3 з'єднаний з реєструючим пристроєм 4, паралельно розділовому конденсатору 3 підключений електричний ключ 5. Фотометр працює таким чином. На приймач 1 прямує випромінювання, пропорційне фотометричному параметру (наприклад, освітленості, яскравості та ін.), що вимірюється, при відкритому електричному ключі 5. За допомогою реєструючого пристрою 4 вимірюють пропорційний змінній складовій випромінювання сигнал, за яким визначають середнє значення досліджуваного параметра. Для визначення співвідношення між середнім значенням фотометричного параметра та його змінною складовою попередньо визначають співвідношення між середнім значенням і змінною складовою для даного типу джерела випромінювання, що використовується для освітлення. Для цього на фотометр спрямовують випромінювання, що йде безпосередньо від джерела випромінювання, яке усуває стороннє засвічування. При розімкненому електричному ключі 5 визначають сигнал змінної складової U~. Потім включають електричний ключ 5 і вимірюють середнє значення сигналу Ucep. Коефіцієнт переходу від значення змінної складової до середнього значення визначають за формулою: K= Uс ер U~ . Середнє значення фотометричної величини (освітленості, яскравості та ін.), що вимірюється, визначають за формулою: Асер=А~ К, де А~ - змінна складова відповідної величини. Пропонований пристрій дозволяє усунути постійні засвічування і вимірювати тільки змінні складові випромінювання, за якими визначається повний сигнал фотометричних величин, створюваних розрядними лампами, внаслідок чого підвищується точність вимірювань фотометричних величин.
