Фотометр

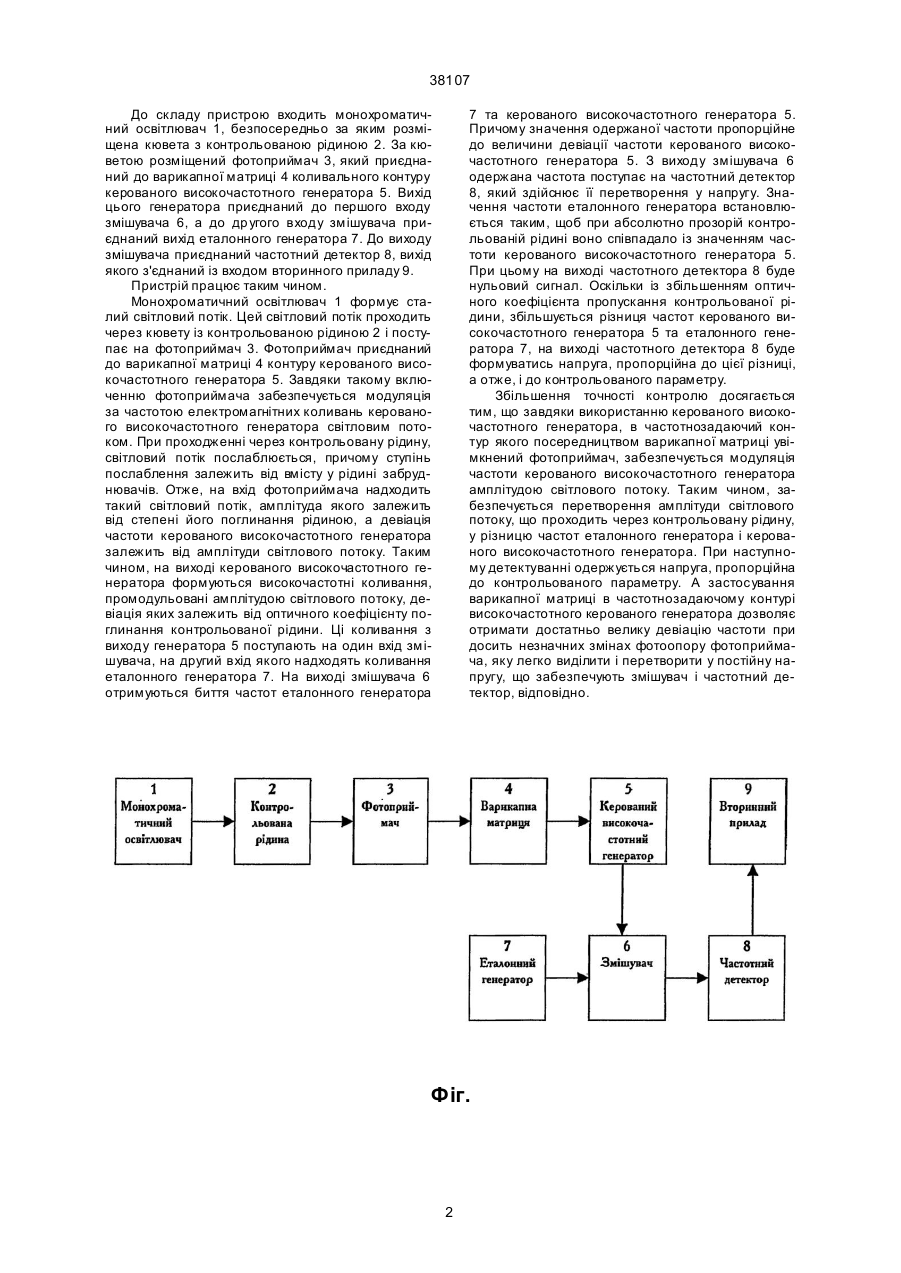

Фотометр, який містить оптично пов'язані монохроматичний освітлювач, вимірювальний канал, обладнаний тримачем зразків (кюветою з контрольованою рідиною) та фотоприймачем, компенса 38107 До складу пристрою входить монохроматичний освітлювач 1, безпосередньо за яким розміщена кювета з контрольованою рідиною 2. За кюветою розміщений фотоприймач 3, який приєднаний до варикапної матриці 4 коливального контуру керованого високочастотного генератора 5. Вихід цього генератора приєднаний до першого входу змішувача 6, а до др угого входу змішувача приєднаний вихід еталонного генератора 7. До виходу змішувача приєднаний частотний детектор 8, вихід якого з'єднаний із входом вторинного приладу 9. Пристрій працює таким чином. Монохроматичний освітлювач 1 формує сталий світловий потік. Цей світловий потік проходить через кювету із контрольованою рідиною 2 і поступає на фотоприймач 3. Фотоприймач приєднаний до варикапної матриці 4 контуру керованого високочастотного генератора 5. Завдяки такому включенню фотоприймача забезпечується модуляція за частотою електромагнітних коливань керованого високочастотного генератора світловим потоком. При проходженні через контрольовану рідину, світловий потік послаблюється, причому ступінь послаблення залежить від вмісту у рідині забруднювачів. Отже, на вхід фотоприймача надходить такий світловий потік, амплітуда якого залежить від степені його поглинання рідиною, а девіація частоти керованого високочастотного генератора залежить від амплітуди світлового потоку. Таким чином, на виході керованого високочастотного генератора формуються високочастотні коливання, промодульовані амплітудою світлового потоку, девіація яких залежить від оптичного коефіцієнту поглинання контрольованої рідини. Ці коливання з виходу генератора 5 поступають на один вхід змішувача, на другий вхід якого надходять коливання еталонного генератора 7. На виході змішувача 6 отримуються биття частот еталонного генератора 7 та керованого високочастотного генератора 5. Причому значення одержаної частоти пропорційне до величини девіації частоти керованого високочастотного генератора 5. З виходу змішувача 6 одержана частота поступає на частотний детектор 8, який здійснює її перетворення у напругу. Значення частоти еталонного генератора встановлюється таким, щоб при абсолютно прозорій контрольованій рідині воно співпадало із значенням частоти керованого високочастотного генератора 5. При цьому на виході частотного детектора 8 буде нульовий сигнал. Оскільки із збільшенням оптичного коефіцієнта пропускання контрольованої рідини, збільшується різниця частот керованого високочастотного генератора 5 та еталонного генератора 7, на виході частотного детектора 8 буде формуватись напруга, пропорційна до цієї різниці, а отже, і до контрольованого параметру. Збільшення точності контролю досягається тим, що завдяки використанню керованого високочастотного генератора, в частотнозадаючий контур якого посередництвом варикапної матриці увімкнений фотоприймач, забезпечується модуляція частоти керованого високочастотного генератора амплітудою світлового потоку. Таким чином, забезпечується перетворення амплітуди світлового потоку, що проходить через контрольовану рідину, у різницю частот еталонного генератора і керованого високочастотного генератора. При наступному детектуванні одержується напруга, пропорційна до контрольованого параметру. А застосування варикапної матриці в частотнозадаючому контурі високочастотного керованого генератора дозволяє отримати достатньо велику девіацію частоти при досить незначних змінах фотоопору фотоприймача, яку легко виділити і перетворити у постійну напругу, що забезпечують змішувач і частотний детектор, відповідно. Фіг. 2 38107 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
