Склад для припрацювання металевих поверхонь

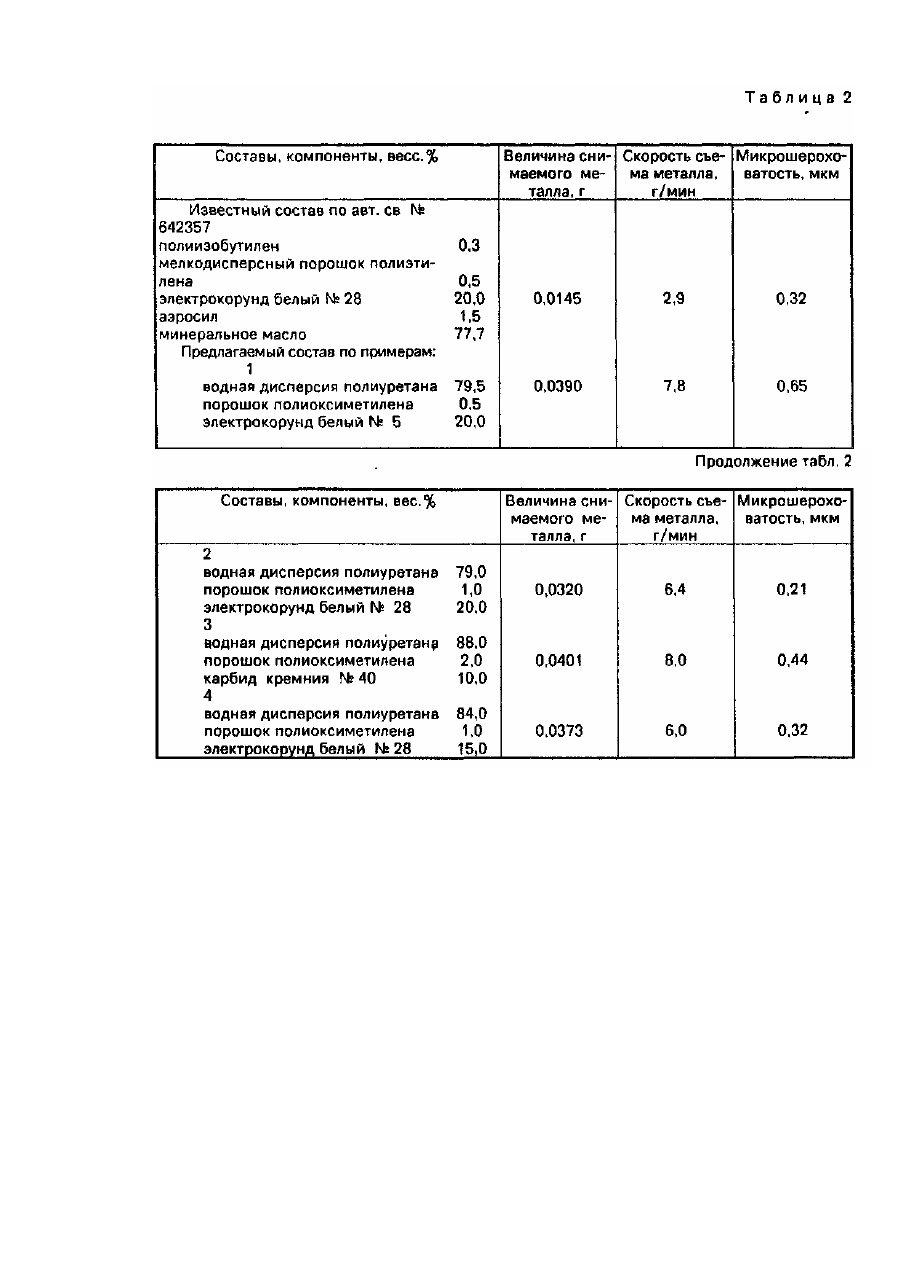

Изобретение относится к рецептуре технологических составов, предназначенных для приработки и полирования поверхностей и может быть использовано в отраслях машиностроительного и приборостроительного профиля. Известен приработочный состав [Авт.св. СССР № 569589], содержащий в минеральном масле абразивный порошок и полимер. Известен также состав для приработки деталей машин [Авт.св. СССР № 721464], включающий минеральное масло, абразивный порошок, полимер и активирующие добавки. Недостатком известных составов является малая их эффективность на приработочных операциях и неводосмываемость, что требует применения органических растворителей для отмывки деталей от остатков составов. Прототипом заявляемого технического решения является состав для приработки [Авт.св. СССР № 642357, кл. С10Μ5/02, С10М5/10, С09С1/02 1977], содержащий раствор полимера в жидкой среде (полиизобутилен в минеральном масле), порошок полимера (полиэтилен), абразив и аэросил. Использование указанного состава позволяет повысить производительность подвижных сочленений, уменьшить расход полимеров, улучшить санитарно-гигиенические условия работы. Однако, наряду с имеющимися достоинствами, состав обладает рядом существенных недостатков. Не обеспечивает высокой производительности процесса и, кроме того, наличие в масле растворенного полиизобутилена обуславливает сильное зажиривание поверхности обрабатываемых деталей, и, следовательно, требуются органические растворители для их отмывки. При приготовлении состава имеется трудоемкая технологическая операция: предварительное измельчение полиизобутилена и растворение его в минеральном масле при нагревании и перемешивании в течение длительного времени. В основу изобретения поставлена задача усовершенствования состава для приработки, в котором повышение производительности процесса приработки обеспечивается тем, что состав в качестве раствора полимера в жидкой среде содержит водную дисперсию полиуретана, а в качестве порошка полимера содержит полиоксиметилен и за счет этого также обеспечивается водосмываемость состава. Поставленная задача решается тем, что состав, содержащий раствор полимера в жидкой среде, порошок полимера и абразивный порошок, согласно изобретению, в качестве раствора полимера в жидкой среде содержит водную дисперсию полиуретана, а в качестве порошка полимера содержит полиоксиметилен при следующем соотношении компонентов в вес.%: Водная дисперсия полиуретана 79 - 88 Полиоксиметилен 0,5 - 2,0 Абразивный порошок Остальное Технология приготовления состава состоит в смешении при комнатной температуре в выбранных пределах компонентов. Примеры рецептуры состава приведены в табл. 1. Сравнительные испытания известного и предлагаемого приработочного составов проводились на образцах из стали 45. Результаты представлены в табл. 2. Из полученных экспериментальных данных следует, что предложенный приработочный состав позволяет повысить производительность процесса в 2,2 раза (сравните пример прототипа и пример 2). Предложенный состав обеспечивает одинаковую чистоту поверхности детали с известным составом-прототипом. Кроме того, преимуществом нового состава для приработки является то, что его остатки с деталей после обработки смываются водой.
