Шліфувальний круг з переривчастою робочою поверхнею
Номер патенту: 23352
Опубліковано: 25.05.2007
Автори: Новосьолов Юрій Костянтинович, Малигіна Віра Вікторівна, Богуцкий Володимир Борисович
Формула / Реферат

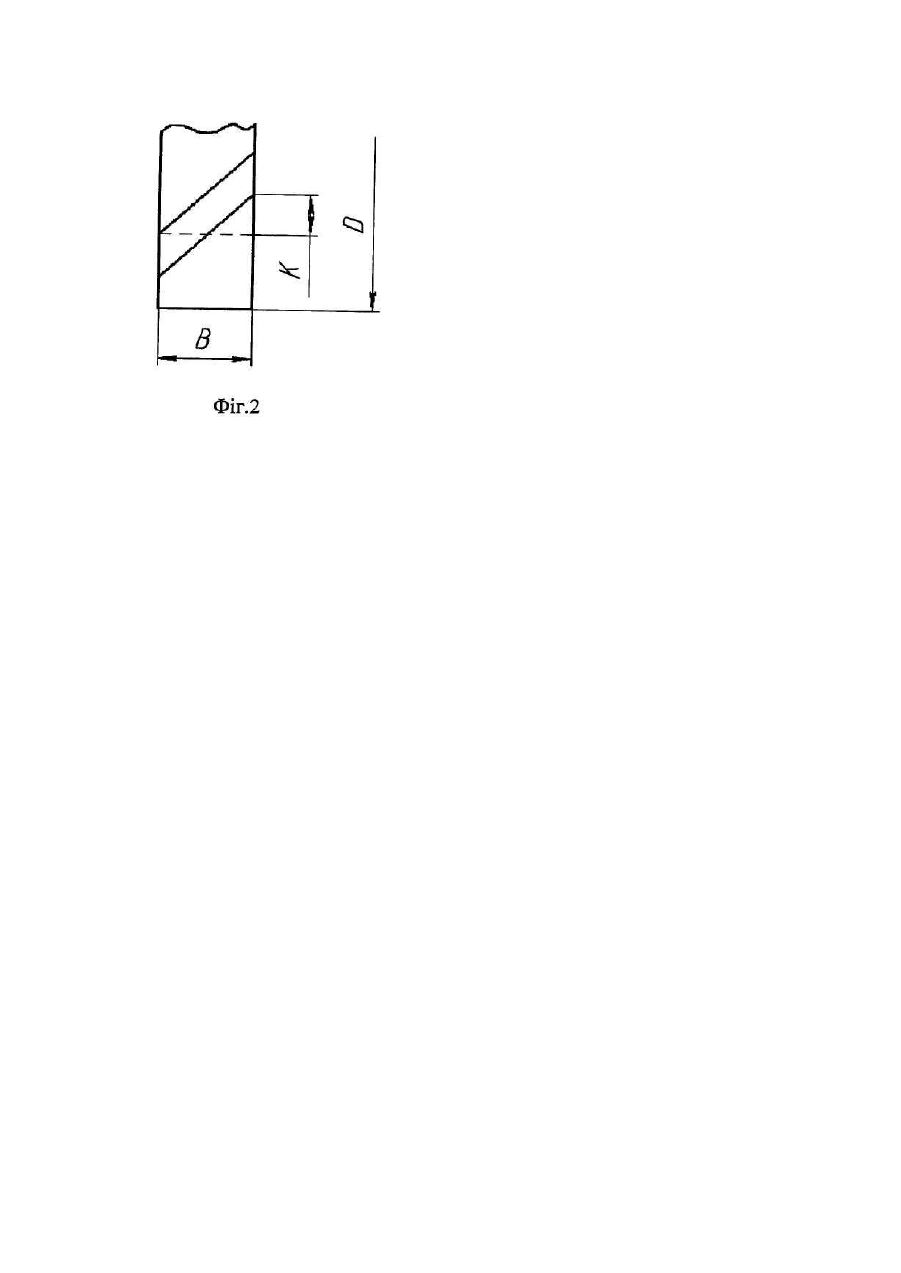

Шліфувальний круг з переривчастою робочою поверхнею, що має пази на своїй робочій поверхні, який відрізняється тим, що пази спрямовані під кутом α до осі круга, діапазон кута складає 37-76 градусів.
Текст
Корисна модель відноситься до машинобудування і може бути використаний для чистової обробки деталей на шліфувальних операціях. Відомі форми абразивних кругів с переривчастою робочою поверхнею, наприклад, шліфувальні круги типу ПП, на бокових поверхнях яких виконані радіально розташовані пази. [У книзі «Фізико-математична теорія процесів обробки матеріалів і технології машинобудування» / Під общ. ред. Ф.В. Новикова и А.В. Якимова . – T.1. «Механіка різання матеріалів» - Одеса, ОНГТУ. 2002 стор.534]. Прототипом обраний шліфувальний круг із переривчастою робочою поверхнею [У книзі Палей М.М. «Технологія шліфування і заточення ріжучого інструмента». М.: Ма шинобудування, 1988р. стор.58]. Шліфувальний круг виконаний у вигляді диска з пазами на його робочої поверхні, прорізаними паралельно його осі. До основного недоліку перечислениях шліфувальних кругів варто віднести виникнення періодичних ударів виступів шліфувального круга по поверхні оброблюваної деталі, що викликає вібрацію технологічної системи й знижує точність обробки. В основу корисної моделі поставлена задача зменшення вібрацій технологічної системи, що виникають у результаті застосування шліфувального круга з переривчастою робочою поверхнею. Технічний результат досягається тим, що пази на робочій поверхні шліфувального круга виконуються під деяким кутом a до його осі. На фіг.1 зображена форма пропонованого шліфувального круга з переривчастої робочою поверхнею. На шліфувальному кругу 1 із заданим кроком, величина якого залежить від характеристик абразивного матеріалу круга, характеристик матеріалу оброблюваної деталі й необхідної якості оброблюваної поверхні, прорізані пази 2. Кут на хилу паза a вибирається залежно від габаритних розмірів шліфувального круга й умови забезпечення постійного контакту його робочої поверхні з поверхнею оброблюваної деталі, що характеризується величиною перекриття К, суть якого показана на фіг.2. Кут повинен бути: a>arctg((b+K)/B), де b - ширина паза, В - ширина робочій поверхні круга, К=(0,2...0,7)В - коефіцієнт перекриття. Таким чином залежно від габаритних розмірів шліфувального круга кут a може знаходиться в діапазоні від 37° до 76°. Таке розташування пазів знижує вібрацію технологічної системи й підвищує точність обробки.
ДивитисяДодаткова інформація
Назва патенту англійськоюGrinding wheel with discontinuous work surface
Автори англійськоюBohutskyi Volodymyr Borysovych, Novosiolov Yurii Kostiantynovych
Назва патенту російськоюШлифовальный круг с прерывистой рабочей поверхностью
Автори російськоюБогуцкий Владимир Борисович, Новоселов Юрий Константинович
МПК / Мітки
МПК: B24D 7/00
Мітки: робочою, поверхнею, круг, шліфувальний, переривчастою
Код посилання
<a href="https://ua.patents.su/2-23352-shlifuvalnijj-krug-z-pererivchastoyu-robochoyu-poverkhneyu.html" target="_blank" rel="follow" title="База патентів України">Шліфувальний круг з переривчастою робочою поверхнею</a>
Пристрій для правки шліфувального круга з переривчастою робочою поверхнею на електропровідній зв’язці
Номер патенту: 37973
Опубліковано: 15.05.2001
Автори: Гаращенко Ярослав Миколайович, Доброскок Володимир Ленінмирович, Хорват Матяш, Грабченко Анатолій Іванович, Уварова Юлія Леонідівна
МПК: B24B 53/04
Мітки: шліфувального, пристрій, поверхнею, робочою, зв'язці, правки, електропровідний, переривчастою, круга
Текст:
...електрохімічна правка поверхні круга. Тому що пристрій забезпечує подачу імпульсів синхронно з поворотом круга на кут, обумовлений кроком западин на поверхні круга, а ділянки робочої поверхні круга мають довжину, також обумовлену кроком цих западин, ділянка поверхні круга, на якому формується западина. послідовно проходить через електропровідні частини ділянок і їхній сумарний вплив визначає розміри і форму западин на робочій поверхні...
Пристрій для правки шліфувального круга з переривистою робочою поверхнею
Номер патенту: 14565
Опубліковано: 15.05.2006
Автори: Новосьолов Юрій Костянтинович, Рудковськая Ірина Олександрівна, Богуцкий Володимир Борисович
МПК: B24B 53/06
Мітки: поверхнею, правки, пристрій, робочою, шліфувального, круга, переривистою
Формула / Реферат:
Пристрій для правки шліфувального круга з переривистою робочою поверхнею, що складається із встановленого на плиті корпуса, правильного інструмента, копіра, який відрізняється тим, що як копір застосовують змінний диск, поверхня якого розділена на металеві і неметалеві сектори, закріплений на одній осі з шліфувальним кругом і вміщений між пластинами магнітоелектричного датчика Холла, який подає сигнал на схему керування, що дозволяє при...
Шліфувальний круг
Номер патенту: 3066
Опубліковано: 15.10.2004
Автор: Грабарчук Віктор Мар'янович
МПК: B24D 17/00
Мітки: шліфувальний, круг
Формула / Реферат:
1. Шліфувальний круг, який складається з правої і лівої частин, виконаних у вигляді кругів із скошеними торцями і спряжених одна з одною з утворенням V-подібної канавки на торці спільної робочої поверхні, яка має алмазне покриття, який відрізняється тим, що алмазне покриття робочої поверхні правої і лівої частин круга виконане з алмазного порошку різної зернистості.2. Шліфувальний круг за п. 1, який відрізняється тим, що відношення...
Збірний шліфувальний круг
Номер патенту: 20257
Опубліковано: 15.01.2007
Автор: Борблик Сергій Борисович
МПК: B24D 5/00
Мітки: круг, шліфувальний, збірний
Формула / Реферат:
1. Збірний шліфувальний круг, що містить корпус з отвором в центральній частині для кріплення на консолі шпінделя внутрішньошліфувального верстата і абразивні елементи, що радіальнo розташовані і закріплені на корпусі за допомогою елементів кріплення, який відрізняється тим, що корпус виконано у вигляді двох паралельно розташованих і жорстко з'єднаних між собою на деякій відстані дисків, між якими розміщені абразивні елементи, які виконані у...
Спосіб загострення зубів сталевих дереворізальних пилок абразивними кругами з перервною робочою поверхнею
Номер патенту: 41613
Опубліковано: 17.09.2001
Автори: Павлюк Роман Володимирович, Кірик Микола Дмитрович
МПК: B23D 63/00
Мітки: дереворізальних, спосіб, перервною, зубів, сталевих, загострення, пилок, робочою, абразивними, кругами, поверхнею
Формула / Реферат:
Спосіб загострення зубів сталевих дереворізальних пилок абразивними кругами з перервною робочою поверхнею, який відрізняється тим, що зуби сталевих дереворізальних пилок загострюють абразивними кругами з перервною робочою поверхнею, твердістю СТ2...Т4, структурою З...4, з робочою швидкістю круга 30...50 м/с.
