B24B 53/06 — фасонних абразивних кіл

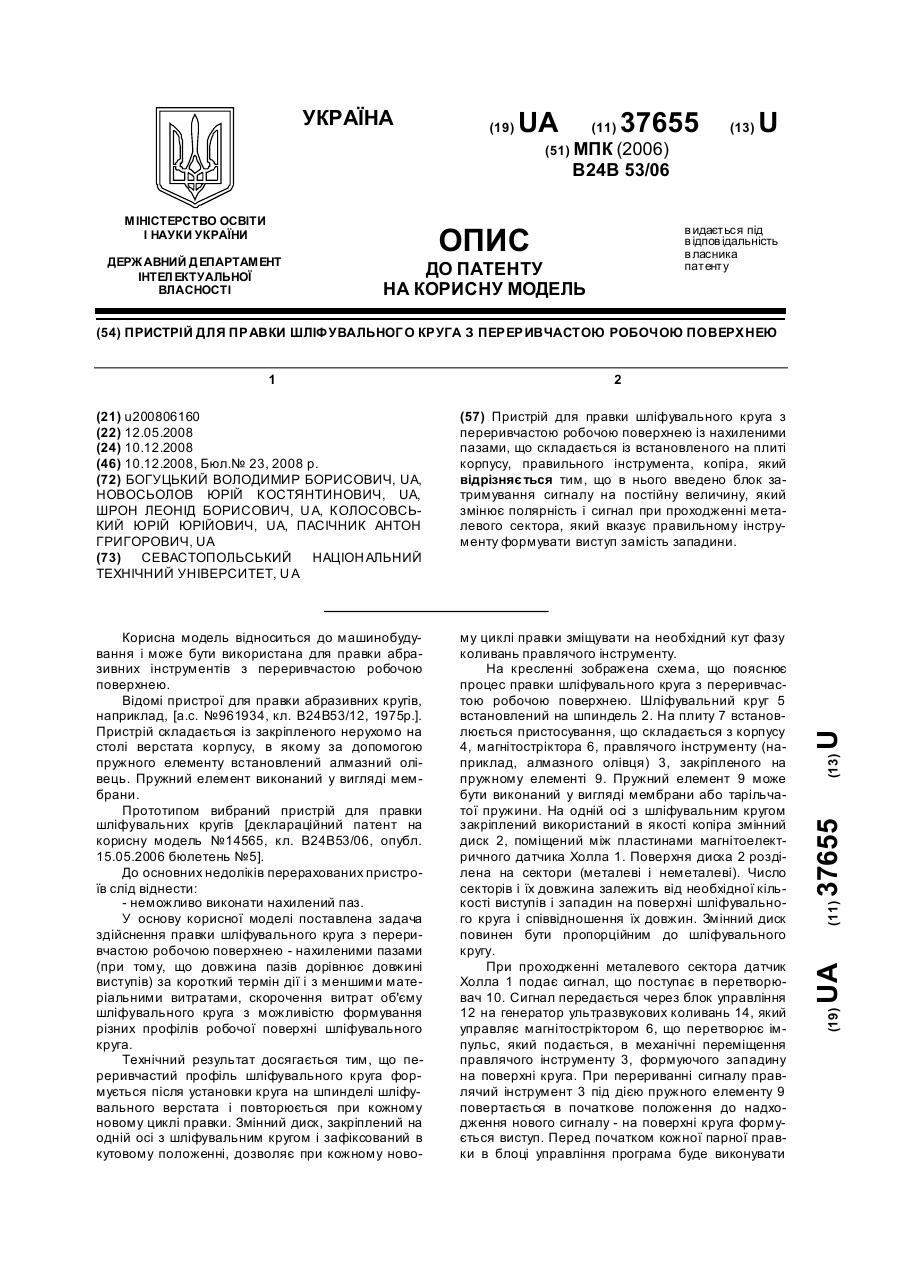

Номер патенту: 37655

Опубліковано: 10.12.2008

Автори: Пасічник Антон Григорович, Колосовський Юрій Юрійович, Новосьолов Юрій Костянтинович, Шрон Леонід Борисович, Богуцкий Володимир Борисович

МПК: B24B 53/06

Мітки: шліфувального, переривчастою, правки, поверхнею, робочою, пристрій, круга

Формула / Реферат:

Пристрій для правки шліфувального круга з переривчастою робочою поверхнею із нахиленими пазами, що складається із встановленого на плиті корпусу, правильного інструмента, копіра, який відрізняється тим, що в нього введено блок затримування сигналу на постійну величину, який змінює полярність і сигнал при проходженні металевого сектора, який вказує правильному інструменту формувати виступ замість западини.

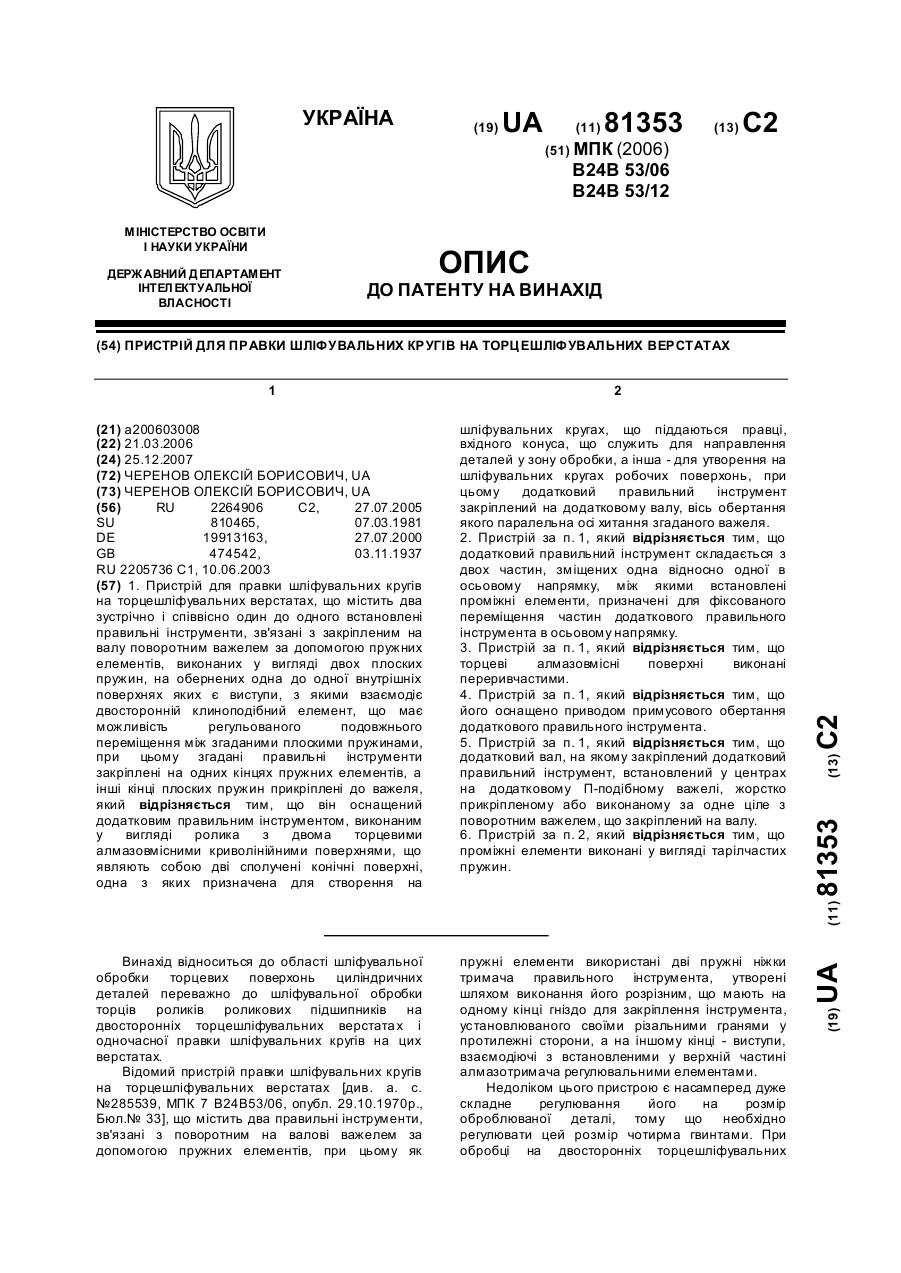

Номер патенту: 81353

Опубліковано: 25.12.2007

Автор: Черенов Олексій Борисович

МПК: B24B 53/12, B24B 53/06

Мітки: пристрій, торцешліфувальних, кругів, правки, шліфувальних, верстатах

Формула / Реферат:

1. Пристрій для правки шліфувальних кругів на торцешліфувальних верстатах, що містить два зустрічно і співвісно один до одного встановлені правильні інструменти, зв'язані з закріпленим на валу поворотним важелем за допомогою пружних елементів, виконаних у вигляді двох плоских пружин, на обернених одна до одної внутрішніх поверхнях яких є виступи, з якими взаємодіє двосторонній клиноподібний елемент, що має можливість регульованого подовжнього...

Номер патенту: 80031

Опубліковано: 10.08.2007

Автор: Черенов Олексій Борисович

МПК: B24B 53/12, B24B 53/06

Мітки: профільної, правки, пристрій, периферії, круга, шліфувального

Формула / Реферат:

1. Пристрій для профільної правки периферії шліфувального круга, що містить правильний інструмент, встановлений у пристрої з можливістю обертання і подачі на врізання та  кінематично зв'язаний з поворотним важелем, який відрізняється тим, що правильний інструмент установлений на оправці, поворотний важіль виконаний Н-подібним, при цьому через одні його консолі пропущена вісь його повороту, а в протилежних консолях важеля, повернених у бік...

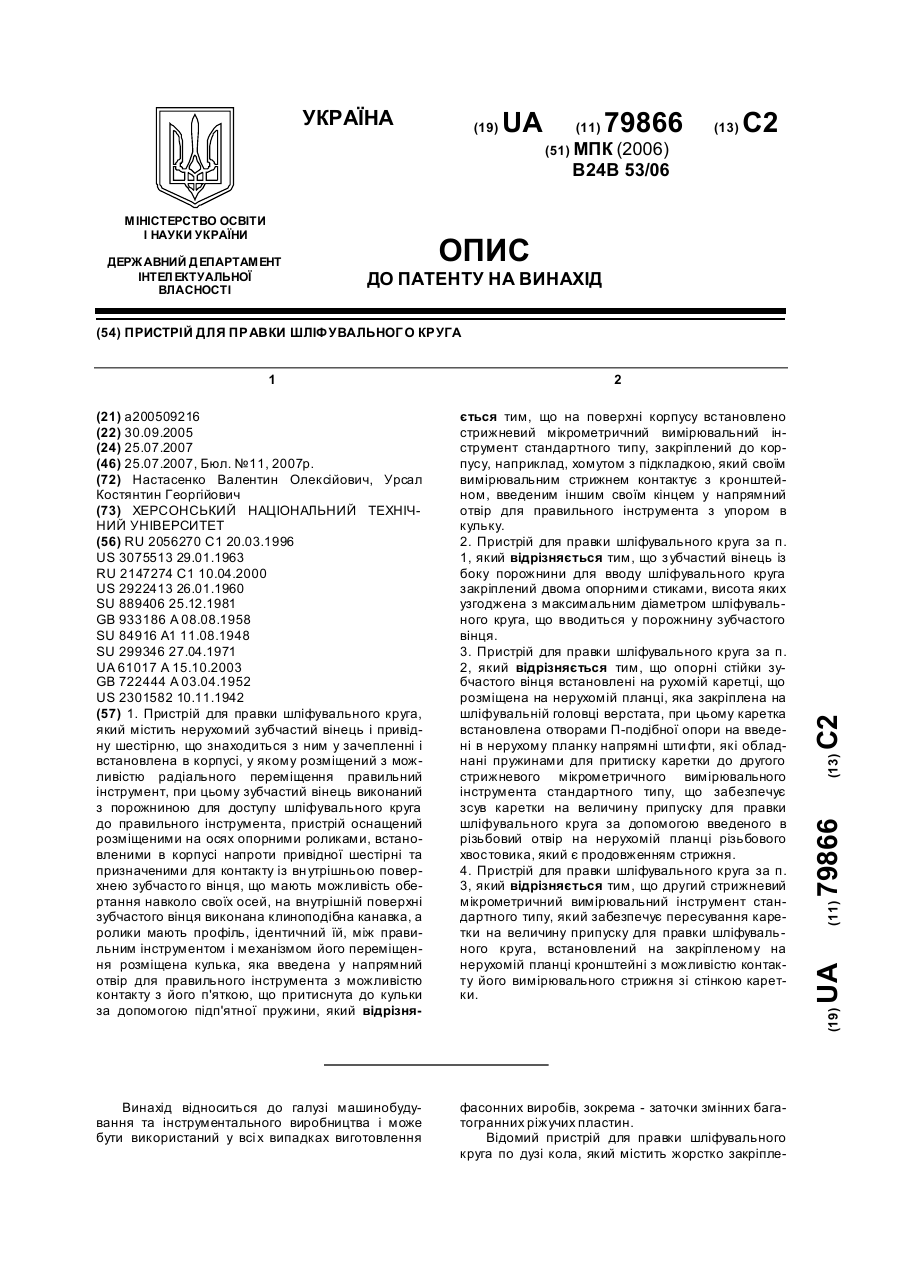

Номер патенту: 79866

Опубліковано: 25.07.2007

Автори: Урсал Костянтин Георгійович, Настасенко Валентин Олексійович

МПК: B24B 53/06

Мітки: правки, пристрій, круга, шліфувального

Формула / Реферат:

1. Пристрій для правки шліфувального круга, який містить нерухомий зубчастий вінець і привідну шестірню, що знаходиться з ним у зачепленні і встановлена в корпусі, у якому розміщений з можливістю радіального переміщення правильний інструмент, при цьому зубчастий вінець виконаний з порожниною для доступу шліфувального круга до правильного інструмента, пристрій оснащений розміщеними на осях опорними роликами, встановленими в корпусі напроти...

Номер патенту: 78858

Опубліковано: 25.04.2007

Автори: Бурляй Юрій Ігорович, Тарасов Віктор Олексійович, Зіненко Володимир Миколайович, Бурляй Ігор Юрійович

МПК: B24B 53/06

Мітки: шліфувальною, шліфувального, пристрій, правки, круга, верстаті, дугоподібною, двокоординатному, поверхнею

Формула / Реферат:

Пристрій для правки шліфувального круга з дугоподібною шліфувальною поверхнею на двокоординатному верстаті, що містить абразивну пластину для правки дугоподібної шліфувальної поверхні шліфувального круга, пристрій обертання планшайби прецизійної шпиндельної опори, який відрізняється тим, що пристрій позиціонування абразивної пластини для правки дугоподібної шліфувальної поверхні шліфувального круга включає основу, виконану у вигляді...

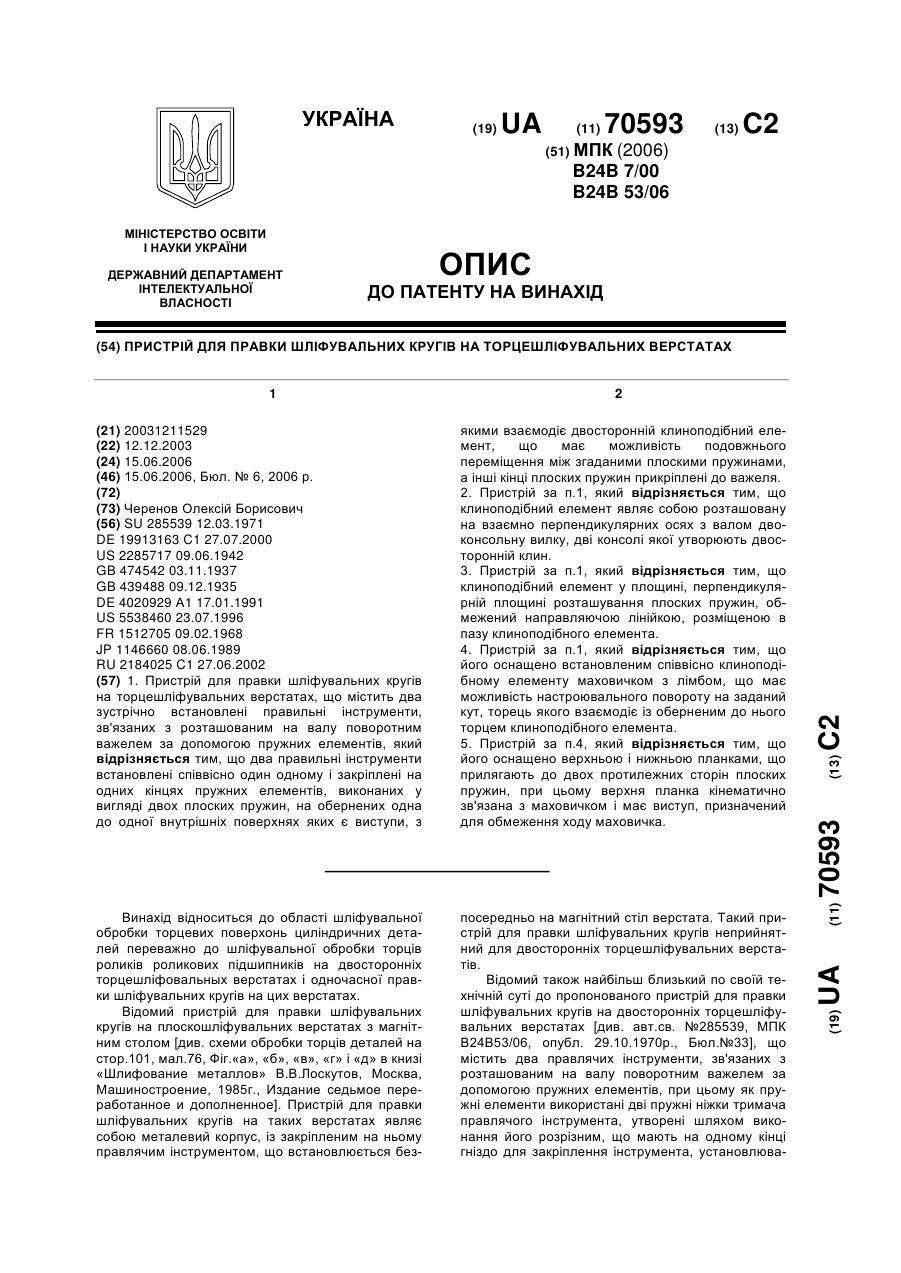

Номер патенту: 70593

Опубліковано: 15.06.2006

Автор: Черенов Олексій Борисович

МПК: B24B 53/06, B24B 7/00

Мітки: торцешліфувальних, пристрій, шліфувальних, кругів, верстатах, правки

Формула / Реферат:

1. Спосіб виробництва шиберної плити, що включає виготовлення безвипалювальної термообробленої основи й обпаленого вкладиша, уклеювання мертелем вкладиша в підставу, термообробку зібраної плити для отвердіння мертеля, свердловку зливального каналу, шліфування і сушіння, який відрізняється тим, що плиту після термообробки для отвердіння мертеля просочують вуглецевомістким матеріалом і термооброблюють для полімеризації матеріалу, що...

Номер патенту: 14565

Опубліковано: 15.05.2006

Автори: Богуцкий Володимир Борисович, Рудковськая Ірина Олександрівна, Новосьолов Юрій Костянтинович

МПК: B24B 53/06

Мітки: поверхнею, переривистою, правки, шліфувального, пристрій, круга, робочою

Формула / Реферат:

Пристрій для правки шліфувального круга з переривистою робочою поверхнею, що складається із встановленого на плиті корпуса, правильного інструмента, копіра, який відрізняється тим, що як копір застосовують змінний диск, поверхня якого розділена на металеві і неметалеві сектори, закріплений на одній осі з шліфувальним кругом і вміщений між пластинами магнітоелектричного датчика Холла, який подає сигнал на схему керування, що дозволяє при...

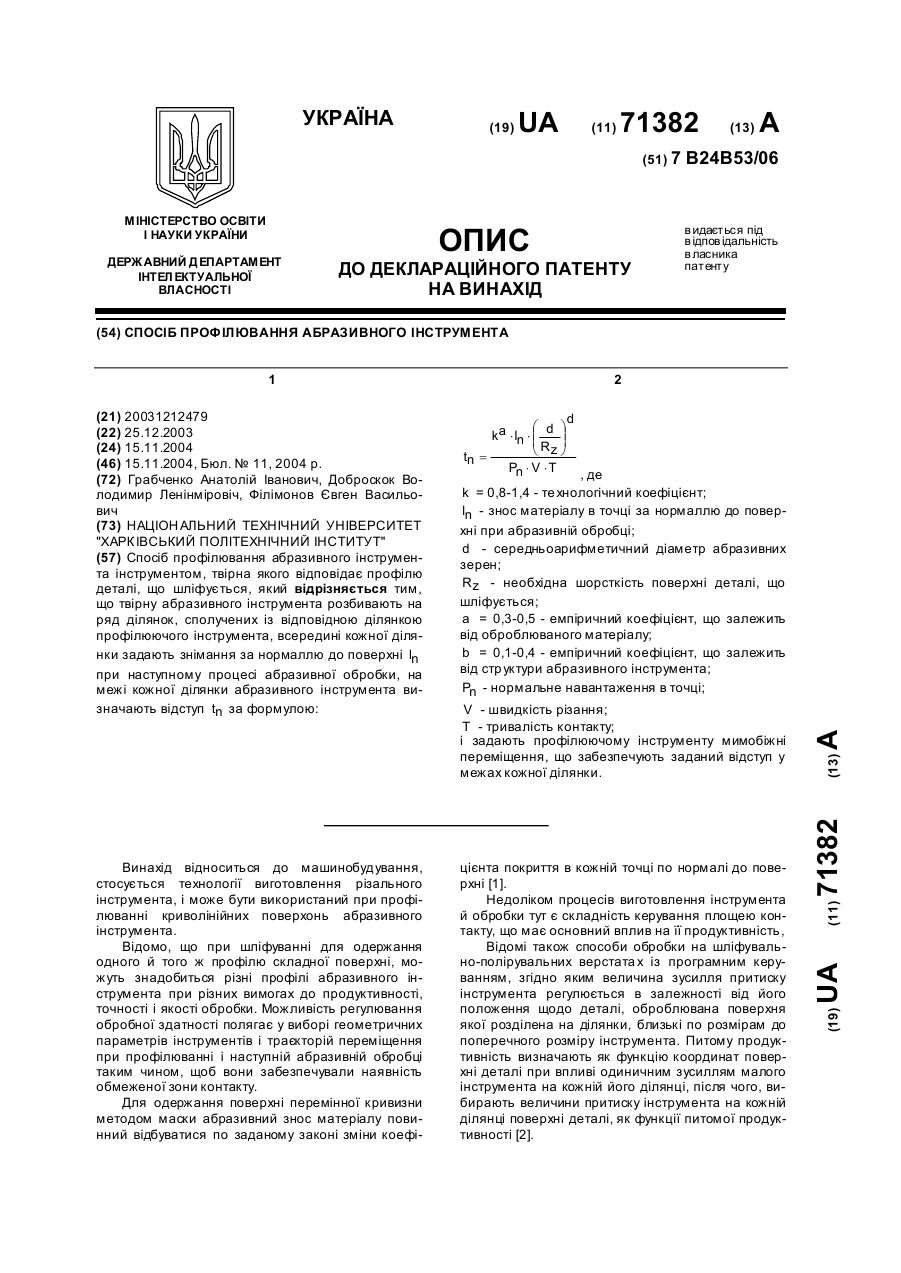

Номер патенту: 71382

Опубліковано: 15.11.2004

Автори: Доброскок Володимир Ленінмирович, Грабченко Анатолій Іванович, Філімонов Євген Васильович

МПК: B24B 53/06

Мітки: абразивного, спосіб, інструмента, профілювання

Формула / Реферат:

Спосіб профілювання абразивного інструмента інструментом, твірна якого відповідає профілю деталі, що шліфується, який відрізняється тим, що твірну абразивного інструмента розбивають на ряд ділянок, сполучених із відповідною ділянкою профілюючого інструмента, всередині кожної ділянки задають знімання за нормаллю до поверхні  при наступному процесі абразивної обробки, на межі...

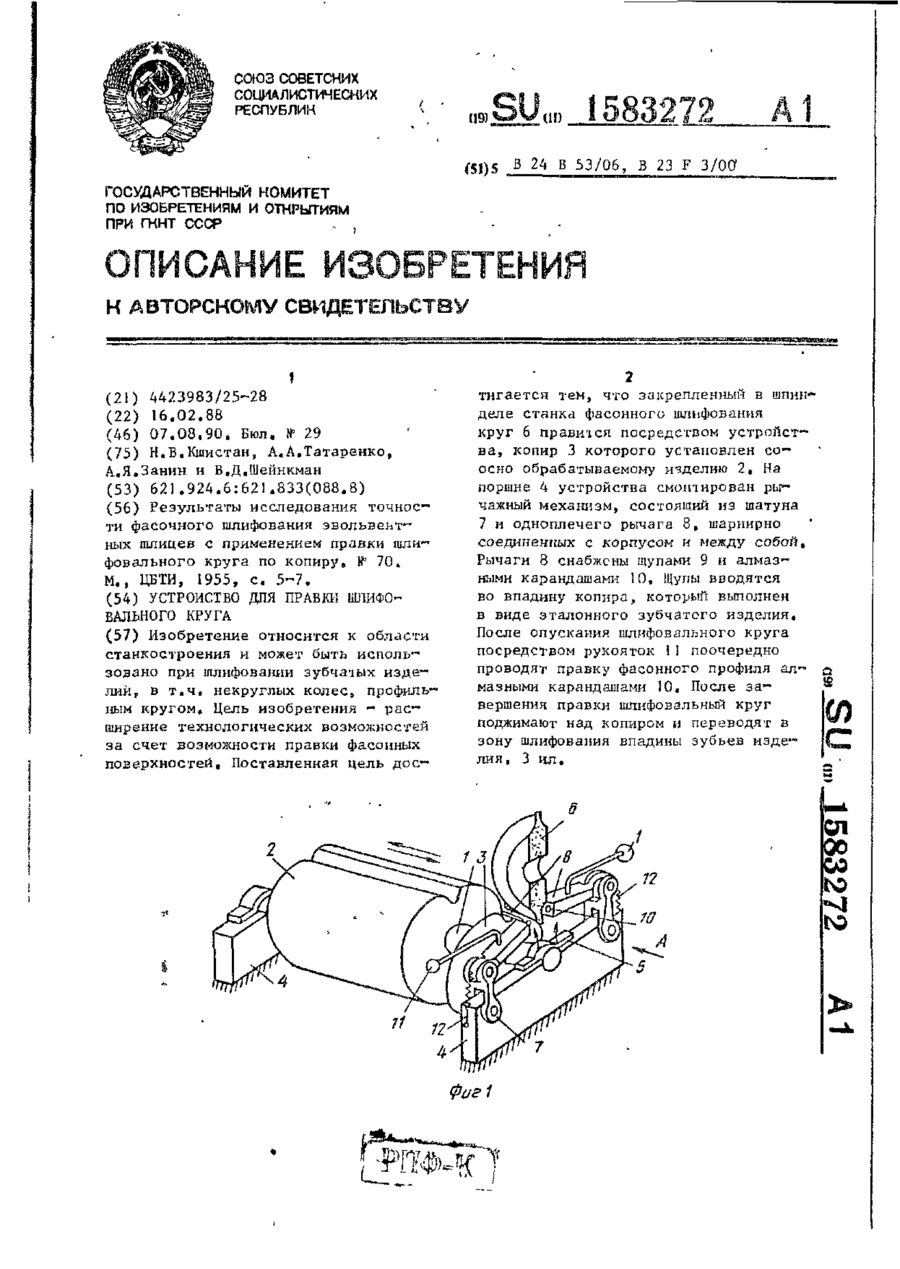

Номер патенту: 8668

Опубліковано: 30.09.1996

Автори: Шейнкман Володимир Давидович, Кшистан Микола Войцехович, Занін Анатолій Якович, Татаренко Анатолій Олександрович

МПК: B24B 53/06, B23F 3/00

Мітки: правки, прилад, кола, шліфувального

Формула / Реферат:

Устройство для правки шлифовального кру­га, в корпусе которого закреплен рычажный меха­низм, несущий щуп и алмазный карандаш, и содержащее копир, отличающееся тем, что, с целью расширения технологических возможностей за счет правки фасонных кругов, рычажный ме­ханизм выполнен в виде закрепленного в корпусе кри­вошипа и одноплечего рычага, один конец которого шарнирно закреплен на кривошипе, а на другом раз­мещены щуп и алмазный карандаш,...
