Відсаджувальна машина з рухомим решетом

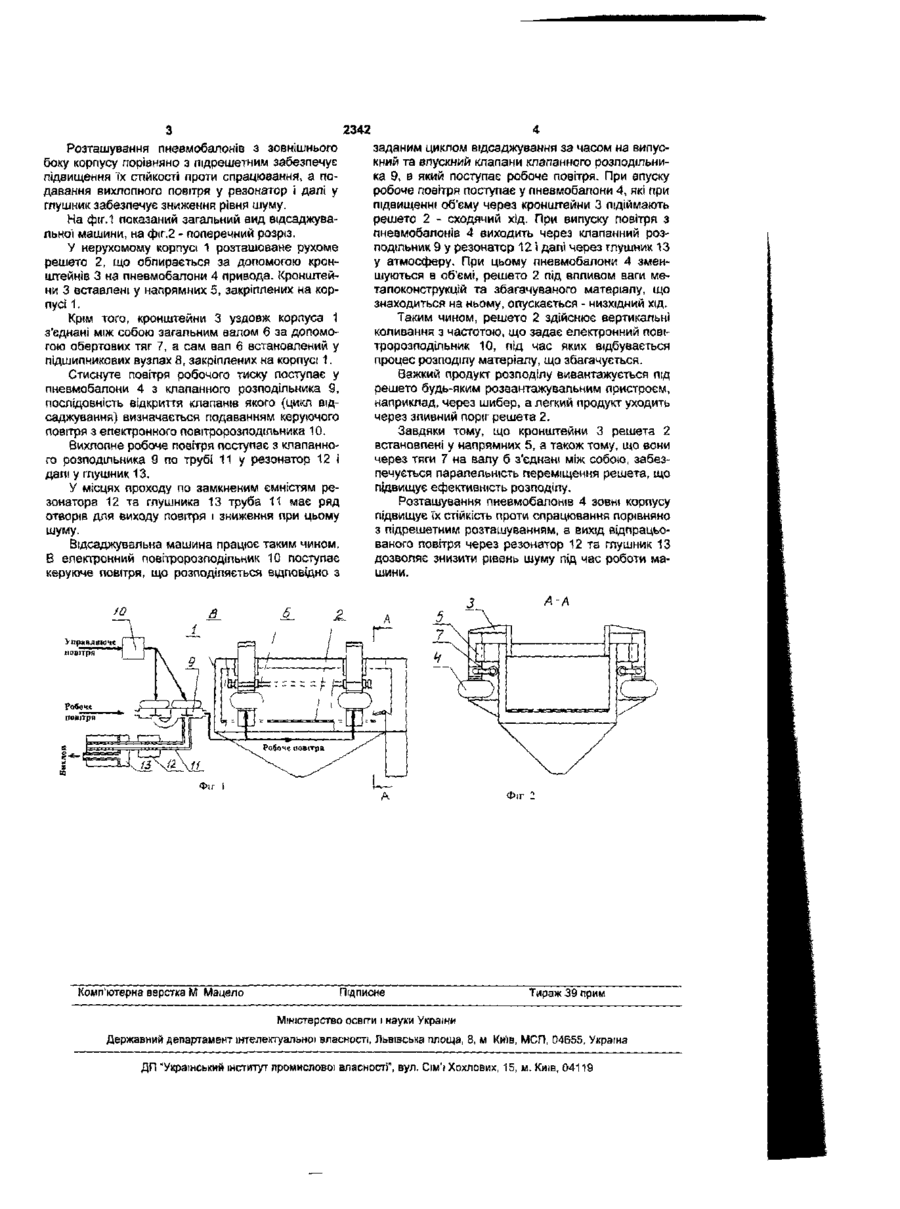

Відсаджувальна машина з рухомим решетом, що містить одне або кілька відділень, корпус, рухоме решето, обладнане пневматичним приводом, яка відрізняється тим, що рухоме решето за допомогою кронштейнів, розташованих у напрямних корпусу, з'єднаних тягами з валом, встановленим у підшипникових вузлах, закріплених на корпусі, обпирається на розташовані з зовнішнього боку корпусу пневмобалони приводу, що складається з електронного повітророзподільника, який здійснює цикл впуску та випуску керуючого повітря у клапанний розподільник керуючого повітря, об'єднаний повітроводами з пневмобапонами приводу решета, а вихлоп відпрацьованого повітря здійснюється через трубу, що проходить по замкнених ємностях резонатора та глушника і має у місцях проходження ряд отворів. Корисна модель належить до галузі збагачення корисних копалин методом відсаджування і може знайти застосування на збагачувальних підприємствах гірничорудної та вугільної промисловості. Відома відсаджувальна машина з рухомим решетом, якому надається рух механічним приводом за допомогою кривошипно-шатунного механізму, надаючого решету дугоподібний рух (Справочник по обогащению руд Основные процессы. М., Недра, 1983, с.54). Регулювання ходу решета проводиться переставлянням плит з кривошипами на приводних дисках. Недоліком дано» конструкції є те, що не забезпечується оперативне регулювання ходу решета та частоти пульсацій, тобто факторів, впливаючих на ефективність процесу розділення. У той же час, при дугоподібному русі решета на відміну від вертикальних переміщень, ефективно використовується біля 50% ходу решета. Відома відсаджувальна машина (а.с. СРСР №1651948, 1989р.) з рухомим решетом, якому надається рух пневмобалонами основними, розташованими під решетом, та додатковими, розташованими над решетом. Стиснене повітря у пневмобалони подається через повітророзподільники, керовані електронною системою Паралельність ходу решета у такому випадку можлива тільки при абсолютно рівномірному розподілянні матеріалу на решеті, чого на практиці ніколи не буває через те, що у районі завантаження звичайно рівень матеріалу вище, ніж у розвантаження, крім того, можливі коливання по ширині машини, що веде до знижування ефективност розділення. Розташування основних пневмобало нів під решетом крім незабезпечення паралельно сті ходу решета викликає із-за руху матеріалу, щ < розподіляється, зниження СТІЙКОСТІ проти спрацк вання пневмобалонів. Вихлопи стислого повітря атмосферу створюють негативну екологічну сит ацію із-за шумових ефектів. Задача винаходу - удосконалення вщсаджув льно'і машини з рухомим решетом шляхом підв щення ефективності розподілу матеріалу, що зб гачується, підвищення стійкості конструкції про спрацювання та зниження рівня шуму. Поставлена задача досягається тим, що ру: ме решето зв'язане з пневмобалонами приво розташованими на зовнішній стороні корпусу, допомогою кронштейнів, розташованих у напр них, та у той же час кронштейни кріпляться тятг до загального вала, що у купі забезпечує пар£ льність руху решета і тим самим підвищення є ктивності розподілу матеріалу, що збагачуєтьс* 2342 Розташування пневмобалонів з зовнішнього боку корпусу порівняно з підрешетним забезпечує підвищення їх стійкості проти спрацювання, а подавання вихлопного повітря у резонатор і далі у глушник забезпечує зниження рівня шуму. На фіг.1 показаний загальний вид відсаджувальної машини, на фіг.2 - поперечний розріз. У нерухомому корпусі 1 розташоване рухоме решето 2, що обпирається за допомогою кронштейнів 3 на пневмобалони 4 привода. Кронштейни 3 вставлені у напрямних 5, закріплених на корпусі 1. Крім того, кронштейни 3 уздовж корпуса 1 з'єднані між собою загальним валом 6 за допомогою обертових тяг 7, а сам вал 6 встановлений у підшипникових вузлах 8, закріплених на корпусі 1. Стиснуте повітря робочого тиску поступає у пневмобалони 4 з клапанного розподільника 9, послідовність відкриття клапанів якого (цикл відсаджування) визначається подаванням керуючого повітря з електронного повітророзподільника 10. Вихлопне робоче повітря поступає з клапанного розподільника 9 по трубі 11 у резонатор 12 і далі у глушник 13. У місцях проходу по замкненим ємністям резонатора 12 та глушника 13 труба 11 має ряд отворів для виходу повітря і зниження при цьому шуму. Відсаджувальна машина працює таким чином. В електронний повітророзподільник 10 поступає керуюче повітря, що розподіляється відповідно з заданим циклом відсаджування за часом на випускний та впускний клапани клапанного розподільника 9, в який поступає робоче повітря. При впуску робоче повітря поступає у пневмобалони 4, які при підвищенні об'єму через кронштейни 3 підіймають решето 2 - сходячий хід. При випуску повітря з пневмобалонів 4 виходить через клапанний розподільник 9 у резонатор 12 і далі через глушник 13 у атмосферу. При цьому пневмобалони 4 зменшуються в об'ємі, решето 2 під впливом ваги металоконструкцій та збагачуваного матеріалу, що знаходиться на ньому, опускається - низхідний хід. Таким чином, решето 2 здійснює вертикальні коливання з частотою, що задає електронний повітророзподільник 10, під час яких відбувається процес розподілу матеріалу, що збагачується. Важкий продукт розподілу вивантажується під решето будь-яким розвантажувальним пристроєм, наприклад, через шибер, а легкий продукт уходить через зливний поріг решета 2. Завдяки тому, що кронштейни 3 решета 2 встановлені у напрямних 5, а також тому, що вони через тяги 7 на валу б з'єднані між собою, забезпечується паралельність переміщення решета, що підвищує ефективність розподілу. Розташування пневмобалонів 4 зовні корпусу підвищує їх стійкість проти спрацювання порівняно з підрєшетним розташуванням, а вихід відпрацьованого повітря через резонатор 12 та глушник 13 дозволяє знизити рівень шуму під час роботи машини. А-А Фіг 2 Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Киш, 04119
