Відсаджувальна машина
Номер патенту: 43178
Опубліковано: 15.11.2001
Автори: Бас Костянтин Маркович, Федоскін Валерій Олексійович, Небатов Андрій Володимирович, Жилкін Владислав Миколайович
Формула / Реферат
Відсаджувальна машина, що включає ванну, кінематично зв'язане з джерелом збудження коливань рухоме решето, що встановлено на напрямних, яка відрізняється тим, що кожна напрямна рухомо під кутом з'єднана з опорним елементом, при цьому вільні кінці напрямної та опорного елемента закріплені з можливістю взаємного переміщення і зміни кута нахилу напрямної в кожний заданий момент часу.
Текст

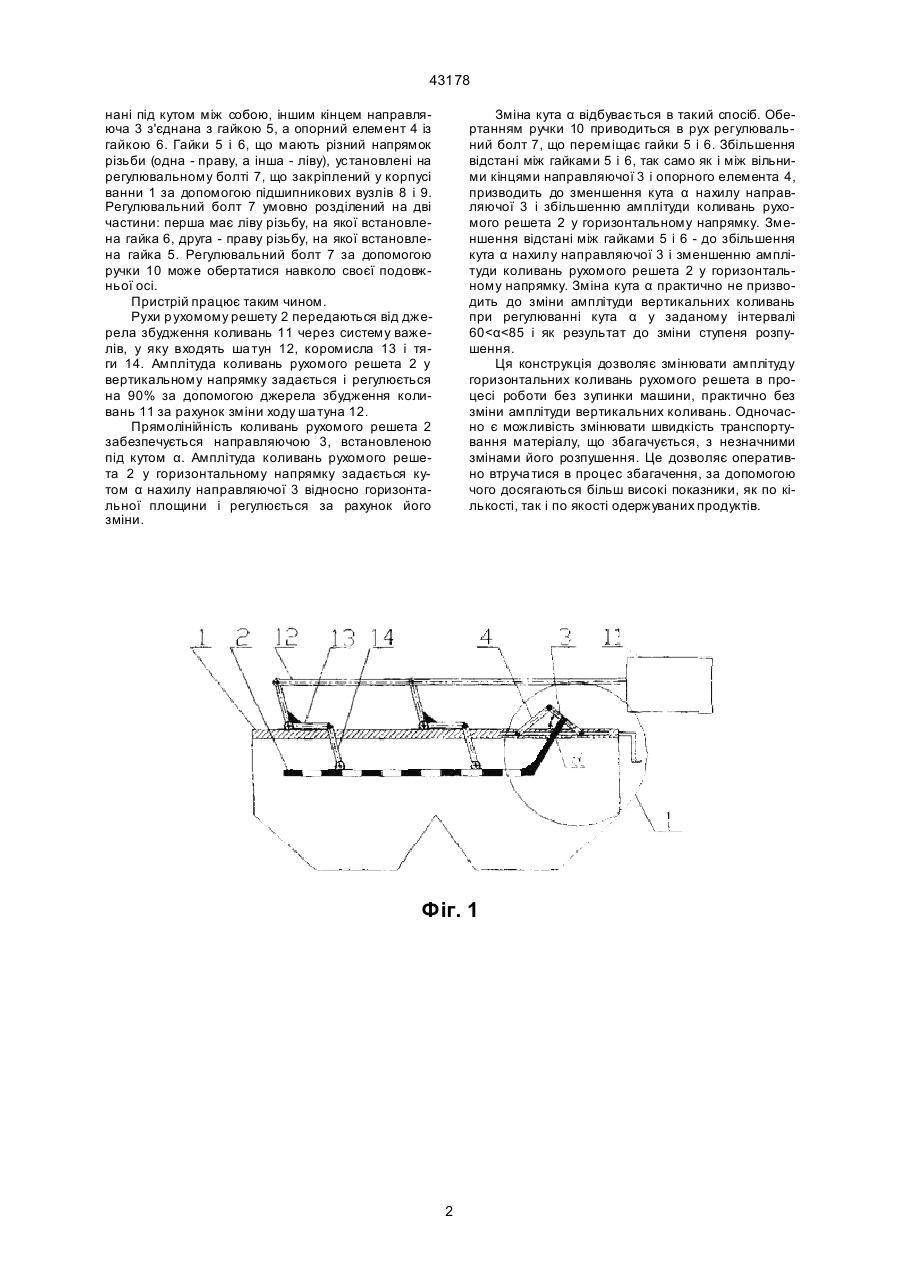

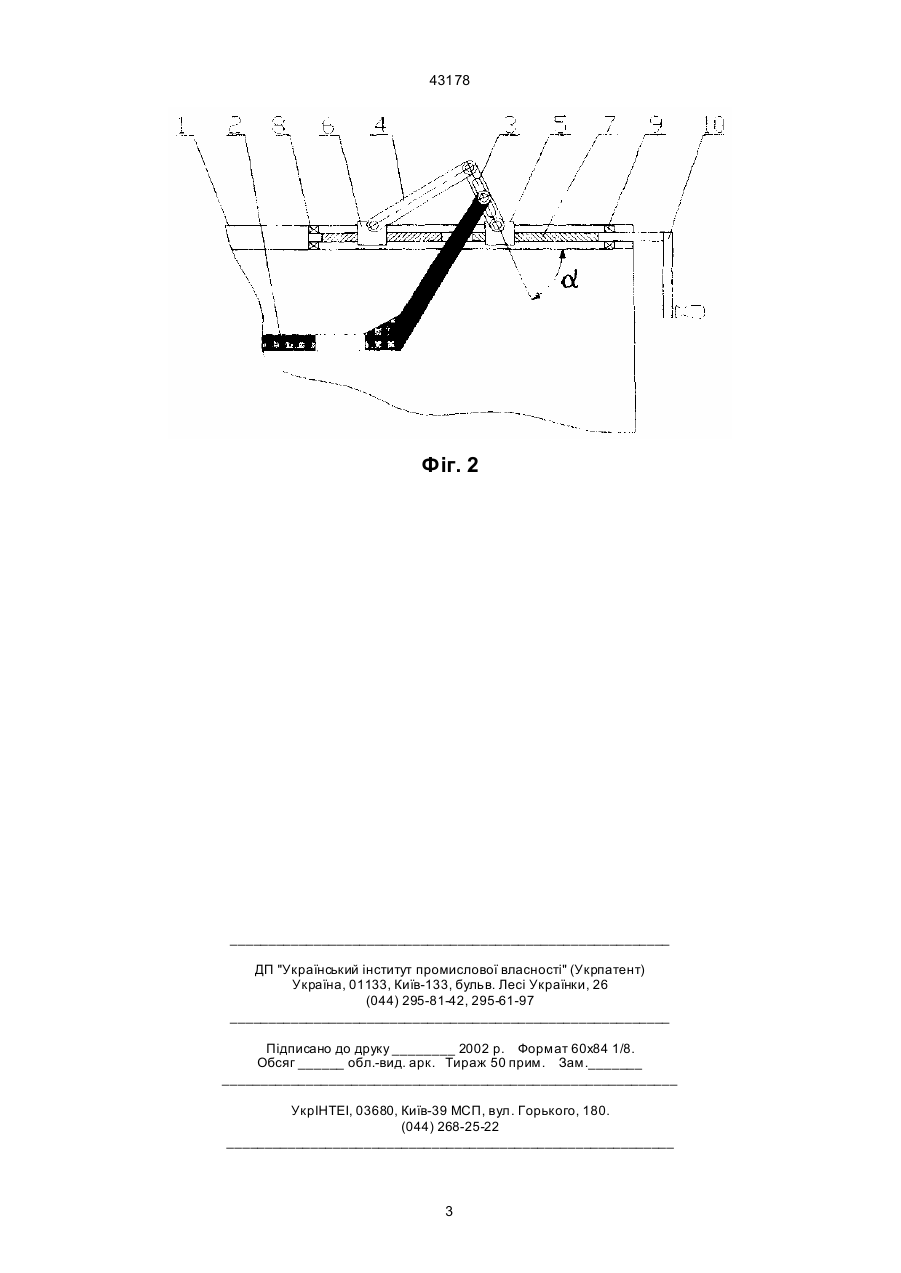

Відсаджувальна машина, що включає ванну, кінематично зв'язане з джерелом збудження коливань рухоме решето, що встановлено на напрямних, яка відрізняється тим, що кожна напрямна рухомо під кутом з'єднана з опорним елементом, при цьому вільні кінці напрямної та опорного елемента закріплені з можливістю взаємного переміщення і зміни кута нахилу напрямної в кожний заданий момент часу. (19) (21) 2001031924 (22) 22.03.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Федоскін Валерій Олексійович, Бас Костянтин Маркович, Жилкін Владислав Миколайович, Небатов Андрій Володимирович (73) НАЦІОН АЛЬНА ГІРНИЧА АКАДЕМІЯ УКРАЇНИ, UA 43178 нані під кутом між собою, іншим кінцем направляюча 3 з'єднана з гайкою 5, а опорний елемент 4 із гайкою 6. Гайки 5 і 6, що мають різний напрямок різьби (одна - праву, а інша - ліву), установлені на регулювальному болті 7, що закріплений у корпусі ванни 1 за допомогою підшипникових вузлів 8 і 9. Регулювальний болт 7 умовно розділений на дві частини: перша має ліву різьбу, на якої встановлена гайка 6, друга - праву різьбу, на якої встановлена гайка 5. Регулювальний болт 7 за допомогою ручки 10 може обертатися навколо своєї подовжньої осі. Пристрій працює таким чином. Рухи р ухомому решету 2 передаються від джерела збудження коливань 11 через систему важелів, у яку входять ша тун 12, коромисла 13 і тяги 14. Амплітуда коливань рухомого решета 2 у вертикальному напрямку задається і регулюється на 90% за допомогою джерела збудження коливань 11 за рахунок зміни ходу ша туна 12. Прямолінійність коливань рухомого решета 2 забезпечується направляючою 3, встановленою під кутом α. Амплітуда коливань рухомого решета 2 у горизонтальному напрямку задається кутом α нахилу направляючої 3 відносно горизонтальної площини і регулюється за рахунок його зміни. Зміна кута α відбувається в такий спосіб. Обертанням ручки 10 приводиться в рух регулювальний болт 7, що переміщає гайки 5 і 6. Збільшення відстані між гайками 5 і 6, так само як і між вільними кінцями направляючої 3 і опорного елемента 4, призводить до зменшення кута α нахилу направляючої 3 і збільшенню амплітуди коливань рухомого решета 2 у горизонтальному напрямку. Зменшення відстані між гайками 5 і 6 - до збільшення кута α нахилу направляючої 3 і зменшенню амплітуди коливань рухомого решета 2 у горизонтальному напрямку. Зміна кута α практично не призводить до зміни амплітуди вертикальних коливань при регулюванні кута α у заданому інтервалі 60
ДивитисяДодаткова інформація
Назва патенту англійськоюJig
Автори англійськоюFedoskin Valerii Oleksiiovych, Bas Kostiantyn Markovych, Zhylkin Vladyslav Mykolaiovych, Nebatov Andrii Volodymyrovych
Назва патенту російськоюОтсадочная машина
Автори російськоюФедоскин Валерий Алексеевич, Бас Константин Маркович, Жилкин Владислав Николаевич, Небатов Андрей Владимирович
МПК / Мітки
МПК: B03B 5/18
Мітки: відсаджувальна, машина
