Повітряно-пульсаційна відсаджувальна машина

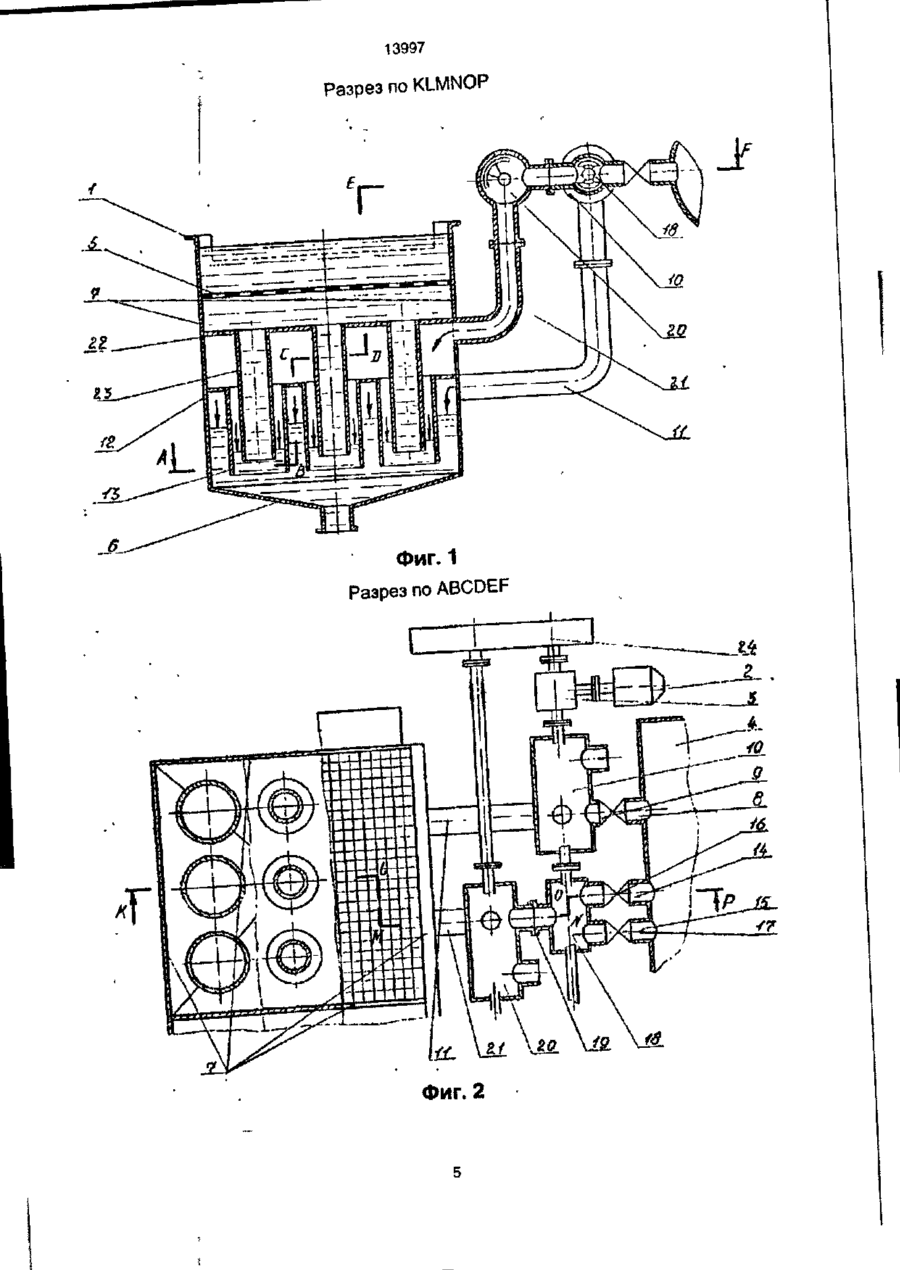

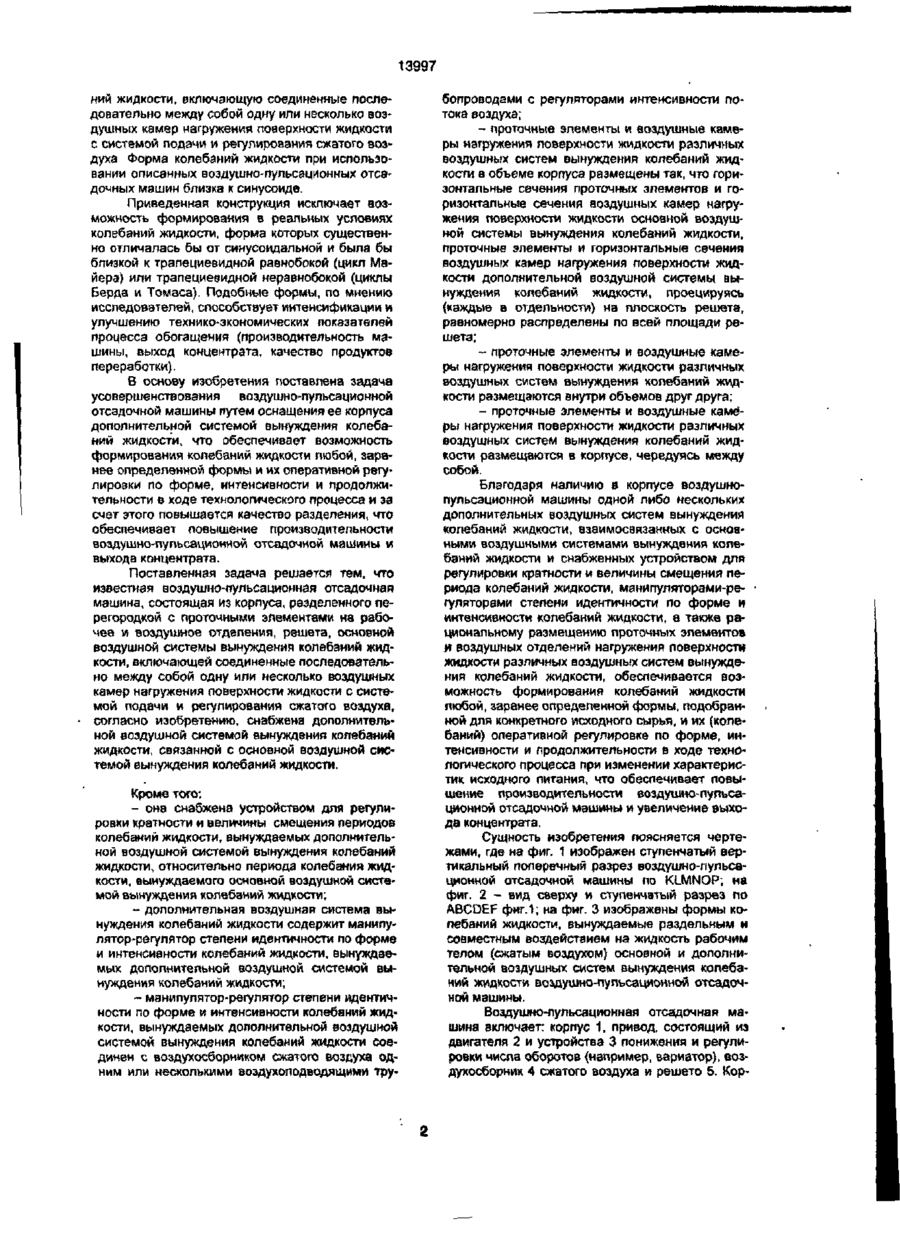

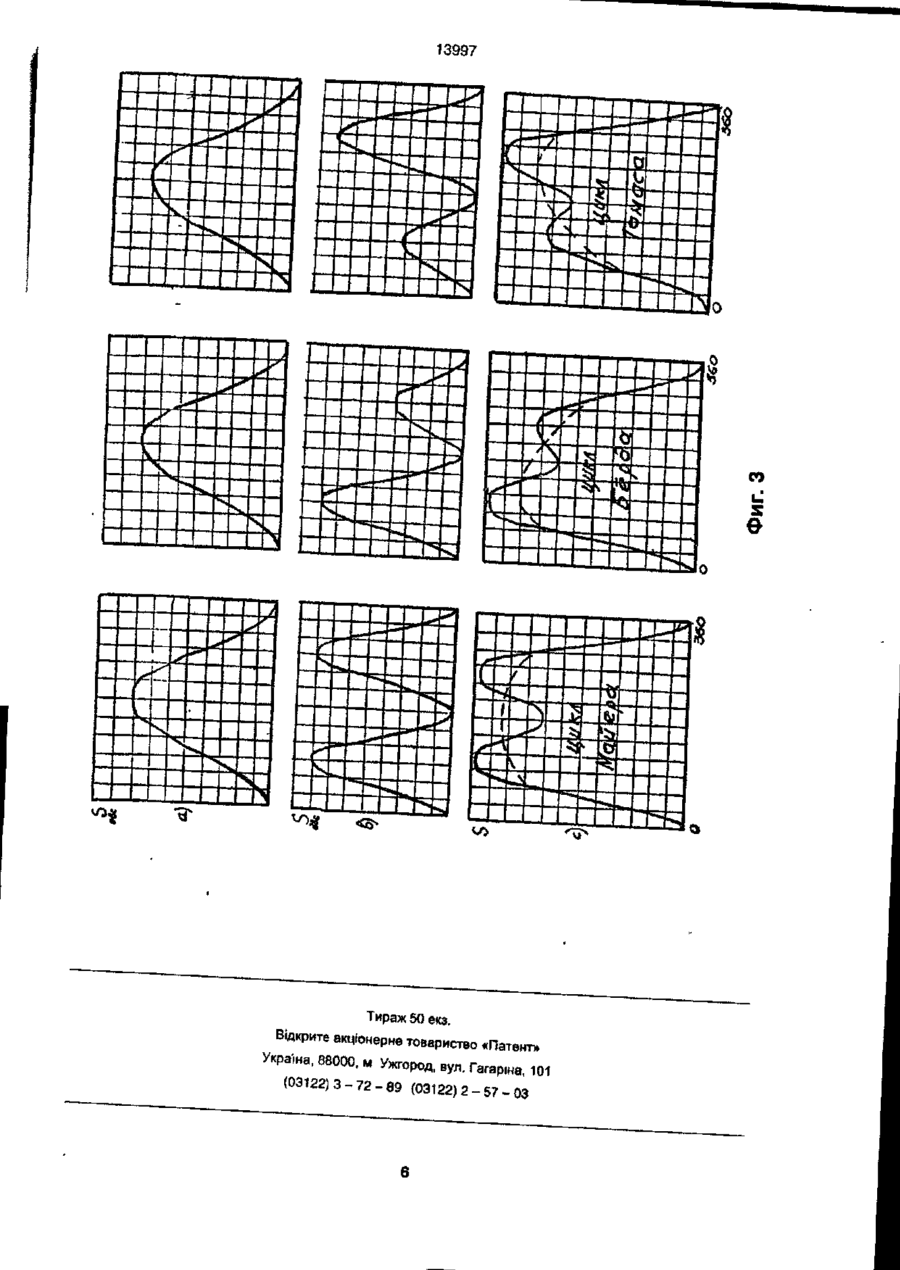

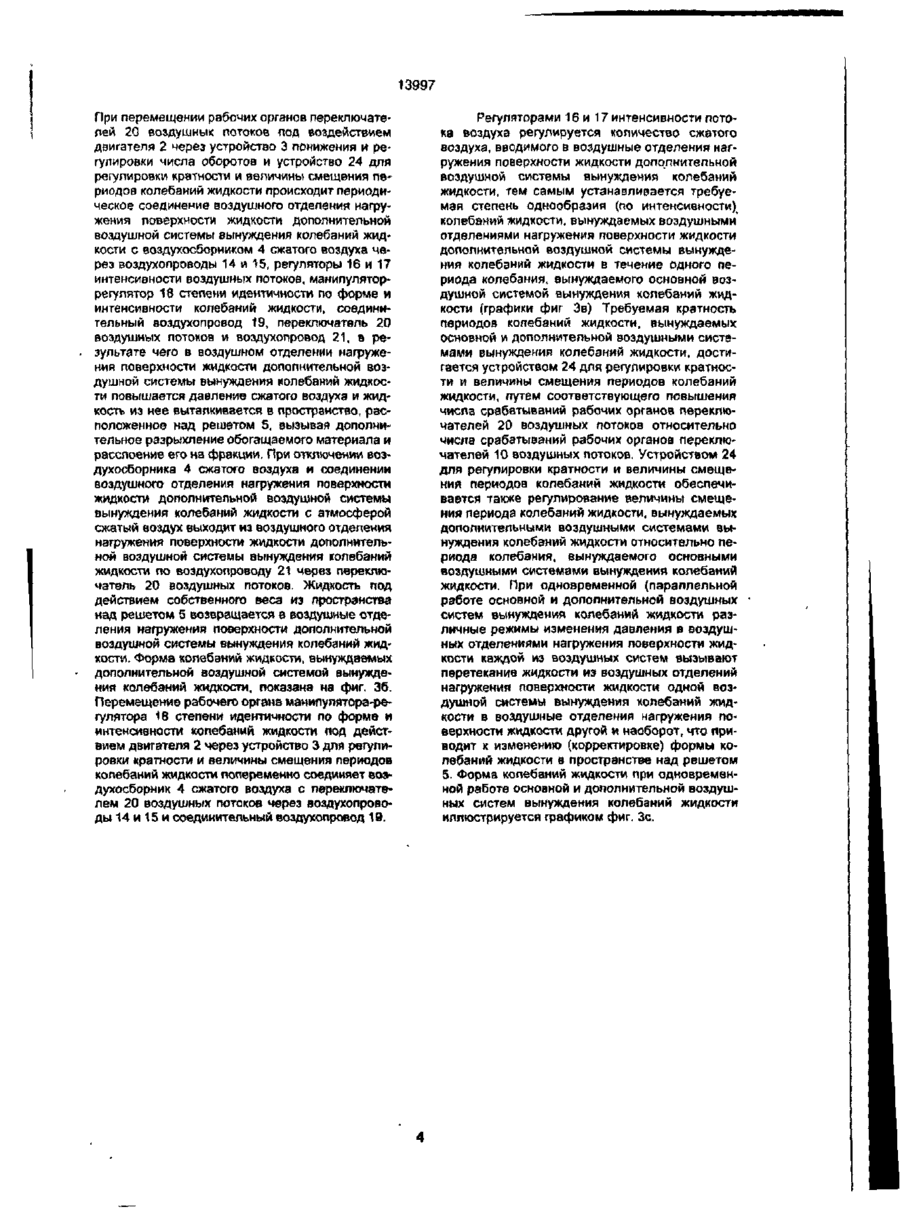

1. Воздушно-пульсационная отсадочная машина, состоящая из корпуса, разделенного перегородкой с проточными элементами на рабочее и воздушное отделения, решета, основной воздушной системы вынуждения колебаний жидкости, включающей соединенные последовательно между собой одну или несколько воздушных камер напруження поверхности жидкости с системой подачи и регулирования сжатого воздуха, отличающаяся тем, что снабжена дополнительной воздушной системой вынуждения колебаний жидкости, связанной с основной воздушной системой вынуждения колебаний жидкости 2. Воздушно-пульса ционная отсадочная машина по п.1, отличающаяся тем, что она снабжена устройством для регулировки кратности и величины смещения периодов колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидости, относительно периода колебания жидкости, вынуждаемого основной воздушной системой вынуждения колебаний жидкости. 3. Воздушно-пульсационная отсадочная машина по п.1, отличающаяся тем, что дополнительная воздушная система вынуждения колебаний жидкости содержит манипулятор-регулятор степени идентичности по форме и интенсивности колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости. 4 Воздушно-пульсационная отсадочная машина по п.1, отличающаяся тем, что манипулятор-регулятор степени идентичности по форме и интенсивности колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости, соединен с воздухосборником сжатого воздуха одним или несколькими воздухоподводящими трубопроводами с регуляторами интенсивности потока воздуха. 5. Воздушно-пульсационная отсадочная машина по п.1, отличающаяся тем, что проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости в объеме корпуса размещены так, что горизонтальные сечения проточных элементов и горизонтальные сечения воздушных камер нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости, проточные элементы и горизонтальные сечения воздушных камер нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости, проецируясь (каждые в отдельности) на плоскость решета, равномерно распределены по всей площади решета. 6. Воэдушно-пульсамионнав отсадочная машина по п.1 и п.4, отличающаяся тем, что проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости размещены внутри объемов друг друга. 7. Воздушно-пульсационная отсадочная машина по п,1 и п 4, отличающаяся тем, то проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости размещены в корпусе, чередуясь между собой. Изобретение относится к устройствам для гравитационного обогащения полезных ископаемых и может быть использовано для обогащения руд черных и цветных металлов, угля и других ископаемых. Известна воздушно-пупьсационная отсадочная машина, состоящая из корпуса, разделенного перегородкой с проточными элементами на рабочее и воздушное отделения, решета, основной воздушной системы вынуждения колеба (22)22.02.1993 со Э 13997 ний жидкости, включающую соединенные последовательно между собой одну или несколько воздушных камер нагружения поверхности жидкости с системой подачи и регулирования сжатого воздуха Форма колебаний жидкости при использовании описанных воздушно-пульсационных отсадочных машин близка к синусоиде. Приведенная конструкция исключает возможность формирования в реальных условиях колебаний жидкости, форма которых существенно отличалась бы от синусоидальной и была бы близкой к трапециевидной разнобокой (цикл Майера) или трапециевидной неравнобокой (циклы Берда и Томаса). Подобные формы, по мнению исследователей, способствует интенсификации и улучшению технико-экономических показателей npoqecca обогащения (производительность машины, выход концентрата, качество продуктов переработки). В основу изобретения поставлена задача усовершенствования воздушно-пульсационной отсадочной машины путем оснащения ее корпуса дополнительной системой вынуждения колебаний жидкости, что обеспечивает возможность формирования колебаний жидкости любой, заранее определенной формы и их оперативной регулировки по форме, интенсивности и продолжительности в ходе технологического процесса и за счет этого повышается качество разделения, что обеспечивает повышение производительности воздушно-пупьсационной отсадочной машины и выхода концентрата. Поставленная задача решается тем, что известная воздушно-пульсационная отсадочная машина, состоящая из корпуса, разделенного перегородкой с проточными элементами на рабочее и воздушное отделения, решета, основной воздушной системы вынуждения колебаний жидкости, включающей соединенные последовательно между собой одну или несколько воздушных камер напруження поверхности жидкости с системой подачи и регулирования сжатого воздуха, согласно изобретению, снабжена дополнительной воздушной системой вынуждения колебаний жидкости, связанной с основной воздушной системой вынуждения колебаний жидкости. Кроме того: - она снабжена устройством для регулировки кратности и величины смещения периодов колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости, относительно периода колебания жидкости, вынуждаемого основной воздушной системой вынуждения колебаний жидкости; - дополнительная воздушная система вынуждения колебаний жидкости содержит манипулятор-регулятор степени идентичности по форме и интенсивности колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости; - манипулятор-регулятор степени идентичности по форме и интенсивности колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости соединен с воздухосборником сжатого воздуха одним или несколькими воэдухоподводящими тру бопроводами с регуляторами интенсивности потока воздуха; - проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости в объеме корпуса размещены так, что горизонтальные сечения проточных элементов и горизонтальные сечения воздушных камер нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости, проточные элементы и горизонтальные сечения воздушных камер нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости, проецируясь (каждые в отдельности) на плоскость решета, равномерно распределены по всей площади решета; - проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости размещаются внутри объемов друг друга; - проточные элементы и воздушные камеры нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости размещаются в корпусе, чередуясь между собой. Благодаря наличию в корпусе воздушнопульсационной машины одной либо нескольких дополнительных воздушных систем вынуждения колебаний жидкости, взаимосвязанных с основными воздушными системами вынуждения колебаний жидкости и снабженных устройством для регулировки кратности и величины смещения периода колебаний жидкости, манипуляторами-регуляторами степени идентичности по форме и интенсивности колебаний жидкости, а также рациональному размещению проточных элементов и воздушных отделений нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости, обеспечивается возможность формирования колебаний жидкости любой, заранее определенной формы, подобранной для конкретного исходного сырья, и их (колебаний) оперативной регулировке по форме, интенсивности и продолжительности в ходе технологического процесса при изменении характеристик исходного питания, что обеспечивает повышение производительности воздушно-пульсационной отсадочной машины и увеличение выхода концентрата. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен ступенчатый вертикальный поперечный разрез воздушно-лульсационной отсадочной машины no KLMNGP; на фиг. 2 - вид сверху и ступенчатый разрез по ABCDEF фиг.1; на фиг. 3 изображены формы колебаний жидкости, вынуждаемые раздельным и совместным воздействием на жидкость рабочим телом (сжатым воздухом) основной и дополнительной воздушных систем вынуждения колебаний жидкости воздушно-пульсационной отсадочной машины, Воздушно-пульсационная отсадочная машина включает: корпус 1, привод, состоящий из двигателя 2 и устройства 3 понижения и регулировки числа оборотов (например, вариатор), воздухосборник 4 сжатого воздуха и решето 5. Кор 13997 пус 1 ограничен снизу днищем 6, с боков - стенками 7 Он включает две или несколько воздушные системы вынуждения колебаний жидкости: основную и дополнительные. Основнай воздушная система вынуждения колебаний жидкости состоит из соединенных последовательно между собой воздухопровода 8 с регулятором 9 интенсивности потока воздуха (например, задвижка), переключателя 10 воздушных потоков, воздухопровода 11 и воздушного отделения нагружения поверхности жидкости, объем которого ограничен внутренними поверхностями стенок 7, нижней поверхностью горизонтальной перегородки 12 и наружной поверхностью водоводов 13, которые являются конструктивными элементами корпуса 1. Дополнительная воздушная система вынуждения колебаний жидкости состоит из воздухопроводов 14 и 15 с регуляторами 16 и 17 интенсивности потока воздуха, соединяющих манипулятор-регулятор 18 степени идентичности по форме и интенсивности колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости, с воздухосборником 4 сжатого воздуха, соединительного воздухопровода 19, переключателя 20 воздушных потоков, воздухопровода 21 и воздушного отделения нзгружения поверхности жидкости, объем которой геометрически ограничен нижней поверхностью горизонтальной перегородки 22, верхней поверхностью горизонтальной перегородки 12, внутренней поверхностью проточных элементов 13, наружной поверхностью проточных элементов 23 и внутренними поверхностями стенок 7. Снизу воздушные отделения обеих воздушных систем открыты и с помощью проточных элементов 23 сообщаются с верхней (расположенной над перегородкой 22) частью корпуса 1. Переключатели 10 воздушных потоков основных воздушных систем вынуждения колебаний жид-. кости и манипуляторы-регуляторы 18 степени идентичности по форме и интенсивности колебаний жидкости дополнительных воздушных систем вынуждения колебаний жидкости кинематически связаны с двигателем 2 через устройство 3 понижения и регулировки числа оборотов. Переключатели 20 воздушных потоков дополнительных воздушных систем вынуждения колебаний жидкости кинематически связаны с двигателем 2 через устройство 3 понижения и регулировки числа оборотов и устройство 24 регулировки кратности и величины смещения периодов колебаний жидкости дополнительных воздушных систем вынуждения колебаний жидкости относительно периода колебаний жидкости, вынуждаемых основной воздушной системой вынуждения колебаний жидкости. Проточные элементы 13 и 23 различных воздушных систем вынуждения колебаний жидкости и воздушные отделения нагружения поверхности жидкости этих же систем в объеме корпуса размещаются так, что горизонтальные сечения проточных элементов 13 и 23, горизонтальные сечения воздушных отделений нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости и горизонтальные сечения воздушных отделений нагружения поверхности жидкости долопнительной воздушной системы вынуждения колебаний жид кости, проецируясь (каждые в отдельности) на плоскость решета, равномерно распределяется по всей его {решета) площади Проточные элементы 13 и 23 и воздушные отделения нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости размещаются внутри обьемов друг друга (фиг 1) Проточные элементы 13 и 23 и воздушные отделения нагружения поверхности жидкости различных воздушных систем вынуждения колебаний жидкости могут размещаться в объеме корпуса 1, чередуясь между собой Воздушно-пульсационная отсадочная машина работает следующим образом При перемещении рабочих органов переключателей 10 воздушных потоков под воздействием двигателя 2 и устройства 3 понижения и регулировки числа оборотов происходит периодическое попеременное соединение воздушной 'отделения нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости с воздухосборником 4 сжатого воздуха и атмосферой. Периодичность соединений регулируется устройством 3 понижения и регулировки числа оборотов, обеспечивающей регулирование числа оборотов При соединении воздушного отделения нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости с воздухосборником 4 сжатого воздуха, сжатый воздух проходит через воздухопровод 8, регулятор 9 интенсивности потока воздуха, переключатель 10 воздушных потоков, воздухопровод 11, повышает давление в воздушном отделе* нии нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости, выталкивает жидкость из этого отделения в пространство воздушно- пульсационной отсадочной машины, расположенное над решетом 5, вызывая разрыхление обогащаемого материала и расслоение его на фракции. Тяжелая фракция обогащаемого материала самотеком уходит под решето 5 и через проточные элементы 23 и днище 6 уходит из корпуса 1. Легкая фракция потоком воды удаляется из корпуса 1. При отключении воздухосборника 4 сжатого воздуха и соеди- • нении воздушного отделения нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости с амплитудой, сжатый воздух выходит из воздушного отделений нагружения поверхности жидкости по воздуховоду 11 и переключателю 10 воздушных потоков. Давление в воздушном отделении нагружения поверхности жидкости основной воздушной системы вынуждения колебаний жидкости снижается и жидкость из пространства над решетом 5 возвращается в исходное попожение, то есть в воздушном отдепении нагружения поверхности жидкости Интенсивность колебаний жидкости, вынуждаемых основной воздушной системой вынуждения копебаний жидкости, изменяется регулятор 9 интенсивности потока воздуха. Форма колебаний жидкости, вынуждаемых основной воздушной системой вынуждения копебаний жидкости, показана на фиг. За Дополнительная воздуш* ная система вынуждений колебаний жидкости, в целом, работает аналогично основной воздушной системе вынуждения копебаний жидкости. 13997 При перемещении рабочих органов переключателей 20 воздушных потоков под воздействием двигателя 2 через устройство 3 понижения и регулировки числа оборотов и устройство 24 дли регулировки кратности и величины смещения периодов колебаний жидкости происходит периодическое соединение воздушного отделения нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости с воздухосборникам 4 сжатого воздуха через воздухопроводы 14 и 45, регуляторы 16 и 17 интенсивности воздушных потоков, манипуляторрегулятор 18 степени идентичности по форме и интенсивности колебаний жидкости, соединительный воздухопровод 19, переключатель 20 воздушных потоков и воздухопровод 21, в результате чего в воздушном отделении нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости повышается давление сжатого воздуха и жидкость из нее выталкивается в пространство, расположенное над решетом 5, вызывая дополнительное разрыхление обогащаемого материала и расслоение его на фракции. При отключении воздухосборника 4 сжатого воздуха и соединении воздушного отделения напруження поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости с атмосферой сжатый воздух выходит из воздушного отделения нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости по воздухопроводу 21 через переключатель 20 воздушных потоков. Жидкость под действием собственного веса из пространства над решетом 5 возвращается в воздушные отделения нагружения поверхности дополнительной воздушной системы вынуждения колебаний жидкости. Форма колебаний жидкости, вынуждаемых дополнительной воздушной системой вынуждения колебаний жидкости, показана на фиг. 36. Перемещение рабочего органа манипулятора-регулятора 18 степени идентичности по форме и интенсивности колебаний жидкости под действием двигателя 2 через устройство 3 для регулировки кратности и величины смещения периодов колебаний жидкости попеременно соединяет воздухосборник 4 сжатого воздуха с переключателем 20 воздушных потоков через воздухопроводы 14 и 15 и соединительный воздухопровод 19. Регуляторами 16 и 17 интенсивности потока воздуха регулируется количество сжатого воздуха, вводимого в воздушные отделения нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости, тем самым устанавливается требуемая степень однообразия (по интенсивности\ колебаний жидкости, вынуждаемых воздушными отделениями нагружения поверхности жидкости дополнительной воздушной системы вынуждения колебаний жидкости в течение одного периода колебания, вынуждаемого основной воздушной системой вынуждения колебаний жидкости (графики фиг Зв) Требуемая кратность периодов колебаний жидкости, вынуждаемых основной и дополнительной воздушными системами вынуждения колебаний жидкости, достигается устройством 24 для регулировки кратности и величины смещения периодов колебаний жидкости, путем соответствующего повышения числа срабатываний рабочих органов переключателей 20 воздушных потоков относительно числа срабатываний рабочих органов переключателей 10 воздушных потоков. Устройством 24 для регулировки кратности и величины смещения периодов колебаний жидкости обеспечивается также регулирование величины смещения периода колебаний жидкости, вынуждаемых дополнительными воздушными системами вынуждения колебаний жидкости относительно периода колебания, вынуждаемого основными воздушными системами вынуждения колебаний жидкости. При одновременной (параллельной работе основной и дополнительной воздушных систем вынуждения колебаний жидкости различные режимы изменения давления в воздушных отделениями нагружения поверхности жидкости каждой из воздушных систем вызывают перетекание жидкости из воздушных отделений нагружения поверхности жидкости одной воздушной системы вынуждения колебаний жидкости в воздушные отделения нагружения поверхности жидкости другой и наоборот, что приводит к изменению (корректировке) формы колебаний жидкости в пространстве над решетом 5. Форма колебаний жидкости при одновременной работе основной и дополнительной воздушных систем вынуждения колебаний жидкости иллюстрируется графиком фиг. Зс. 13997 Разрез по KLMNOP Фиг. 1 Разрез по ABCDEF JZ3 Фиг. 2 13997 ҐІ 0* I NV со I > 1 1 г у -НЧ-, 1 V" ± -[I — 1• sh т • г Pi 1 \ Тираж 50 екз. Відкрите акціонерне товариство «Патент* Україна, 88000. м Ужгород, вул. ГагаР,на 101 (03122)3-72-89 (03122)2-57-03
