Амортизатор
Номер патенту: 23465
Опубліковано: 25.05.2007
Автори: Щербак Юрій Георгійович, Тарабрін Олександр Іванович
Формула / Реферат

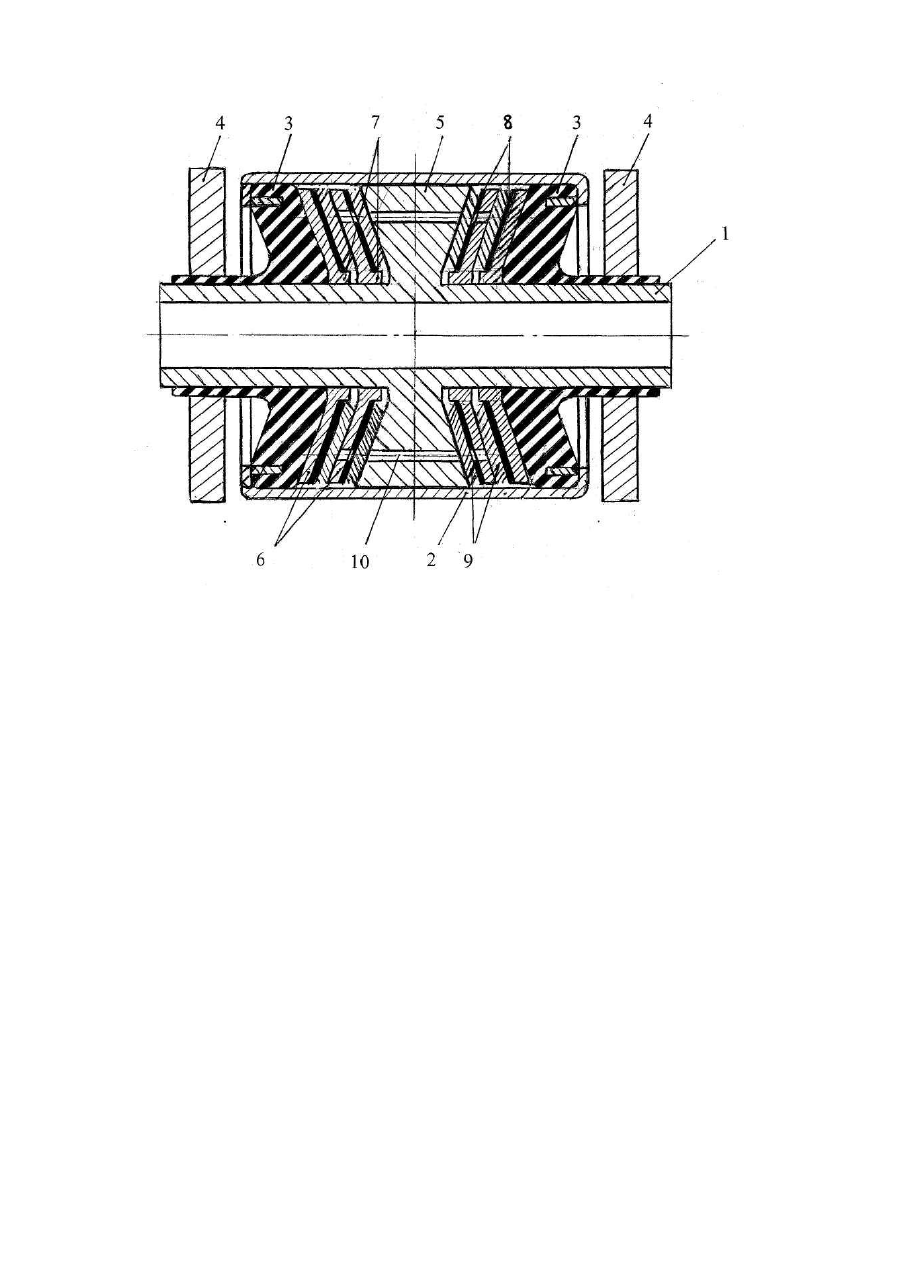

Амортизатор, що виконаний у вигляді збірної втулки, що містить внутрішню та зовнішню металеві трубки, два зовнішніх обмежувачі і наповнювач з еластомеру, який складається з двох хвостовиків з конічними торцевими поверхнями, жорстко з'єднаними із зовнішньою та внутрішньою трубками, який відрізняється тим, що внутрішня трубка містить центральний гребінь з торцевими поверхнями, еквідистантними конічним торцевим поверхням хвостовиків; при цьому між згаданими торцевими поверхнями гребеня та хвостовиків і відповідними поверхнями зовнішньої та внутрішньої трубок утворені замкнені порожнини, в яких розташовані пружно-демпфірувальні пакети, що складаються з насаджених на внутрішню трубку конічних тарілок з внутрішніми обмежувальними поясками, до однієї з поверхонь кожної з яких закріплено пружно-демпфірувальний елемент у вигляді основи, на яку нанесено пружний дротовий ворс, крім того, в центральному гребені, конічних тарілках і основах пружно-демпфірувальних елементів виконані отвори для заповнення рідиною утворених порожнин.
Текст
Корисна модель відноситься до машинобудівної галузі та може використовуватися для пружного підвішування машин і агрегатів, для сприйняття поштовхів та ударів в ходових механізмах транспортних машин і т. ін. Розповсюджені амортизатори, що виконані у вигляді монолітних конструкцій, в яких пружним матеріалом є гума. Деякі з них складаються з гумових пластин, розділених металевими шайбами, інші - із гумової втулки, привулканізованої до зовнішньої та внутрішньої обойм (так звані сайлент блоки) і т. ін. [див. Орлов П.И. Основы конструирования: Справочно-методическое пособие. Кн. 2. - М.: Машиностроение, 1988, на стор. 523]. Існують амортизатори, в яких використовуються металеві пружини з криволінійною твірною, багатошарові елементи із матеріалів з різними пружними властивостями, еластичні елементи різноманітної геометрії та ін. В ряді випадків виправданим є конструкції амортизаторів, в яких використовуються віброакустичні властивості еластичних матеріалів в комбінації з властивостями певних рідин (мастил, силіконів та ін.), заключних в замкнених порожнинах. Прикладом може служити конструкція амортизатора з наповнювачем з еластоміру [див. Амортизатор. Кодам Сукэтомо; Токай гому когё к.к. Заявка 60-159436, Япония. Заявл. 30.01.84, №59-14738, надрук. 20.08.85. МКВ F 16 F 13/00]. Конструкція виконана у вигляді збірної втулки, що складається із внутрішньої та зовнішньої металевих трубок, наповнювача із еластоміру та двох обмежувачів. Наповнювач складається з двох хвостовиків та центральної втулки. Між торцевими поверхнями хвостовиків та центральної втулки і відповідними поверхнями зовнішньої та внутрішньої трубок утворено замкнені порожнини, які заповнюються рідиною. Центральна втулка може пересуватися в осьовому напрямку та має отвори (канали), що поєднують утворені порожнини. При зміщенні внутрішньої та зовнішньої трубок в осьовому або радіальному напрямку виникають напруження розтягнення стиснення, які передаються на обидва хвостовика наповнювача, в той самий час, як на центральну втулку передаються тільки напруження стиснення. Обрано в якості найближчого аналога корисної моделі. До недоліків наведеної конструкції амортизатора слід віднести: 1. Технологічна складність збирання амортизатора та його ремонтонепридатність у випадку руйнування хвостовиків або центральної втулки. 2. Обмеженість демпфірувальної здатності об'єму рідини відносно зовнішніх динамічних впливів. Задача корисної моделі полягає в спрощенні конструкції амортизатора з наповнювачем із еластоміру та покращенні його демпфірувальної здатності. Для вирішення даної задачі в амортизаторі, виконаному у вигляді збірної втулки, що містить внутрішню та зовнішню металеві трубки, два зовнішніх обмежувача і наповнювач з еластоміру, котрий складається з двох хвостовиків з конічними торцевими поверхнями, жорстко з'єднаних із зовнішньою та внутрішньою трубками, внутрішня трубка має центральний гребінь з торцевими поверхнями, еквідистантними конічним торцевим поверхням хвостовиків; при цьому між згаданими торцевими поверхнями гребеня та хвостовиків і відповідними поверхнями зовнішньої та внутрішньої трубок утворені герметичні порожнини, в яких розташовані пружнодемпфірувальні пакети, що складаються з насаджених на внутрішню трубку конічних тарілок з внутрішніми обмежувальними поясками, до однієї з поверхонь кожної з яких закріплено пружнодемпфірувальний елемент у вигляді основи, на яку нанесено пружний дротовий ворс, а крім того, в центральному гребені, конічних тарілках і основах пружнодемпфірувальних елементів виконані отвори для заповнення рідиною утворених порожнин. На кресленні зображено поперечний розріз амортизатора запропонованої конструкції. Амортизатор виконаний у вигляді збірної втулки. Основними його елементами є внутрішня 1 та зовнішня 2 металеві трубки, наповнювач у вигляді хвостовиків 3 з конічними торцевими поверхнями, жорстко з'єднаними з внутрішньою 1 та зовнішньою 2 металевими трубками, зовнішні обмежувачі 4 та пружнодемпфірувальні пакети. Внутрішня металева трубка 1 має центральний гребінь 5 з конічними торцевими поверхнями, еквідистантними конічним торцевим поверхням хвостовиків 3. Між торцевими поверхнями гребеня 5 та хвостовиків 3 і відповідними поверхнями внутрішньої 1 і зовнішньої 2 трубок утворені замкнені порожнини, в яких розташовані згадані пружнодемпфірувальні пакети, що складаються з насаджених на внутрішню трубку 1 конічних тарілок 6 з внутрішніми обмежувальними поясками 7, до однієї з поверхонь кожної з яких закріплено пружнодемпфірувальний елемент у вигляді основи 8, на яку нанесено пружний дротовий ворс 9. В центральному гребені 5, конічних тарілках 6 і основах 8 виконані отвори, що утворюють канали 10 для заповнення рідиною існуючих порожнин. При роботі амортизатора внутрішня втулка 1 разом із гребенем 5 може пересуватися в осьовому або радіальному (в межах передбаченого між гребенем 5 і зовнішньою втулкою 2 зазору) напрямку. Аналогічно механізму руху, що спостерігається в найближчому аналогу корисної моделі, в хвостовиках З виникають напруження розтягнення - стиснення, а в пружнодемпфірувальних пакетах, що складаються з насаджених на внутрішню трубку 1 конічних тарілок 6 з обмежувальними поясками 7, до однієї з поверхонь кожної з яких закріплено пружнодемпфірувальний елемент у вигляді основи 8, на яку нанесено пружний дротовий ворс 9 тільки напруження стискання. Наявність порожнин, заповнених пружнодемпфірувальними елементами, що знаходяться у рідинному середовищі (мастилі, силіконі і т. ін.), сприяє покращенню демпфірувальної здатності амортизатора. Граничне переміщення внутрішньої 1 та зовнішньої 2 металевих трубок одна відносно іншої внаслідок виникнення низькочастотних коливань з високою амплітудою або ударних навантажень обмежене обмежувальними поясками 7, передбаченими на конічних тарілках 6, а також зовнішніми обмежувачами 4. Тим самим запобігається руйнівне зминання пружнодемпфірувальних елементів амортизатора, а також деталей об'єкту, в якому він використовуються. Можливість перетікання рідини в суміжні порожнини крізь канали 10 також сприяють покращенню демпфірувальної здатності амортизатора за наявності низькочастотних коливань, що наближаються до екстремальних. Конструктивні заходи, що передбачені в запропонованій корисній моделі, дозволяють покращити демпфірувальні властивості амортизатора та спростити технологію його виготовлення, монтажу та ремонту.
ДивитисяДодаткова інформація
Назва патенту англійськоюDamper
Автори англійськоюTarabrin Oleksandr Ivanovych, Scherbak Yurii Heorhiiovych, Scherbak Yurii Heorhiivych
Назва патенту російськоюАмортизатор
Автори російськоюТарабрин Александр Иванович, Щербак Юрий Георгиевич
МПК / Мітки
МПК: F16F 13/00
Мітки: амортизатор
