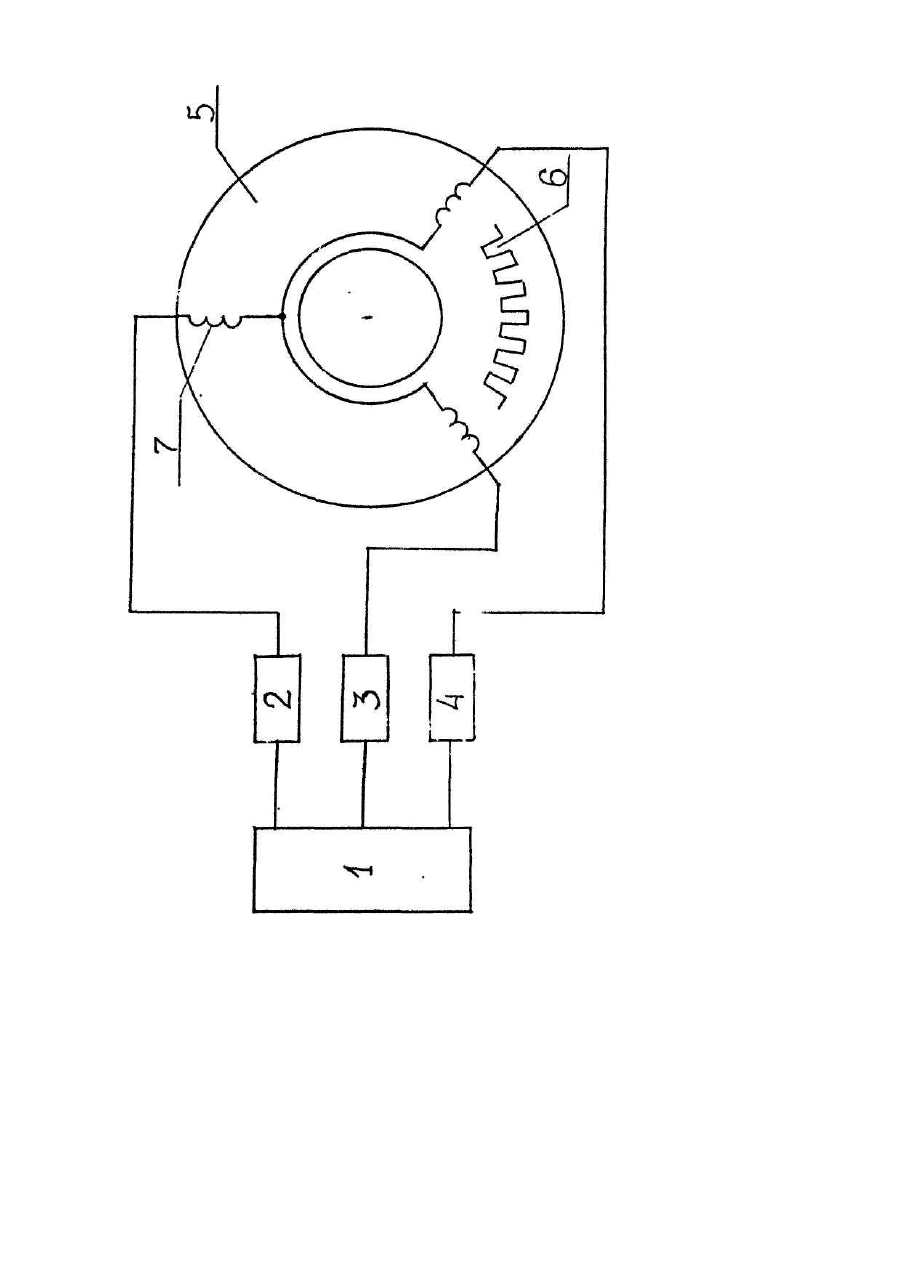

Електромагнітна терапевтична установка

Предлагаемое изобретение относится к медицинской технике, а именно к физиотерапевтическим устройствам, и предназначено для печения, например, злокачественных образований магнитным полем. Известен магнитотерапевтический аппарат (Патент ФРГ № 963897, кл. 21 g 27), который содержит источник движущегося магнитного поля с системой плоских постоянных магнитов, охваченных магнитопроводом, внутри которого помещен полый ротор, составленный из ферромагнитных пластин, между которыми помещены диамагнитные пластины так, что они чередуются. Ротор под воздействием внешних сил електропривода вращается, при атом образуется пульсирующее магнитное поле с аффектом подвижности. Однако этот аппарат не обеспечивает воздействие программированным и дозированным по амплитуде знакопеременным магнитным полем на все тело пациента, т.к. в полом роторе, окружающем тело пациента, создается магнитное поле практически постоянной напряженности и полярности, что снижает эффективность терапевтического воздействия. Известен магнитотерапевтический аппарат Д.А. Синицкого [Авт.св. СССР № 826587, кл. А 61 N 1/42, 1982], содержащий источник магнитного поля, электропривод, рабочую полость; блок программ и преобразователь частоты, последовательно соединенные с источником магнитного поля, выполненного в виде охватывающего рабочую полость неподвижного индуктора, в продольных пазах цилиндрического магнитопровода которого уложены обмотки, соединенные в замкнутый контур, и распределителя, состоящего из расположенных на оси электропривода контактных колец, соединенных механически и электрически с контактными щетками неподвижного коллектора, каждая панель которого электрически соединена с общей точкой двух соседних обмоток. Недостатком данного аппарата является его сложность и низкая надежность, т.к. он содержит контактные кольца и щеточно-коллекторный узел. В основу изобретения поставлена задача упрощения и повышения надежности электромагнитной терапевтической установки за счет устранения электродвигателя и щеточно-коллекторного узла, обладающего низкой надежностью и высокими требованиями к периодическому обслуживанию. Поставленная задача решается тем, что в известное устройство, содержащее источник магнитного поля, выполненного в виде охватывающего рабочую полость неподвижного индуктора в продольных пазах цилиндрического магнитопровода уложены обмотки и блока программ, выход которого соединен со входом преобразователя частоты, введены два преобразователя частоты, а блок программ снабжен двумя дополнительными выходами, соединенными с соответствующими входами преобразователей частоты, причем концы обмоток источника магнитного поля соединены между собой, а начала подключены к соответствующим выходам преобразователей частоты. На чертеже приведена структурная схема электромагнитной терапевтической установки. Электромагнитная терапевтическая установка содержит блок программ 1 с тремя выходами, подключенными ко входам преобразователей частоты 2,3,4, выходы которых соединены с началами обмоток источника магнитного поля 5, выполненного в виде охватывающего рабочую полость индуктора, в продольных пазах б цилиндрического магнитопровода уложены обмотки 7, концы которых объединены. Аппарат работает следующим образом. Больного помещают в полость индуктора 5. Блок программ 1 вырабатывает три синусоидальных управляющих напряжения, сдвинутых относительно друг друга на 120 электрических градусов, причем частота и амплитуда управляющего напряжения для каждого больного задается индивидуально. UYA(t) = U3sin(wt); UYB(t)=U3sin(wt+120°); UYC(t) = U3sin(wt + 240°), где UYA. UYB UYC - управляющие напряжения фаз А, В, С, соответственно; U3, W - амплитуда и частота управляющего напряжения. Управляющие напряжения UYA, UYB, UYC усиливаются по мощности преобразователями частоты НПЧА 2. НПЧВ 3, НПЧС 4. Напряжения с выходов преобразователей поступают на обмотки индуктора 7. Так как магнитные оси обмоток индуктора сдвинуты на 120 геометрических градусов и при этом они запитаны трехфазной системой напряжений, внутри индуктора возникает вращающееся магнитное поле. Скорость вращения магнитного поля определяется частотой питающих напряжений, а его напряженность амплитудой питающих напряжений. После окончания времени процедуры блок программ автоматически снижает управляющие напряжения до нуля и отключает установку. При работе устройства возникающее магнитное поле пересекает тело больного, вызывая при этом лечебный эффект. Использование аппарата обеспечивает программированное и дозированное по амплитуде воздействие вращающимся знакопеременным магнитным полем на все тело пациента, что позволяет проводить высокоэффективное лечение, Таким образом, благодаря введению в известное устройство двух преобразователей, снабжению блока программ двумя дополнительными выходами, соединению обмоток индуктора в звезду и соответствующих связей, удалось создать дозированное вращающееся магнитное поле без применения щеточноколлекторного узла, что позволило упростить и повысить надежность по сравнению с прототипом.
