Пристрій для приготування кормових засобів

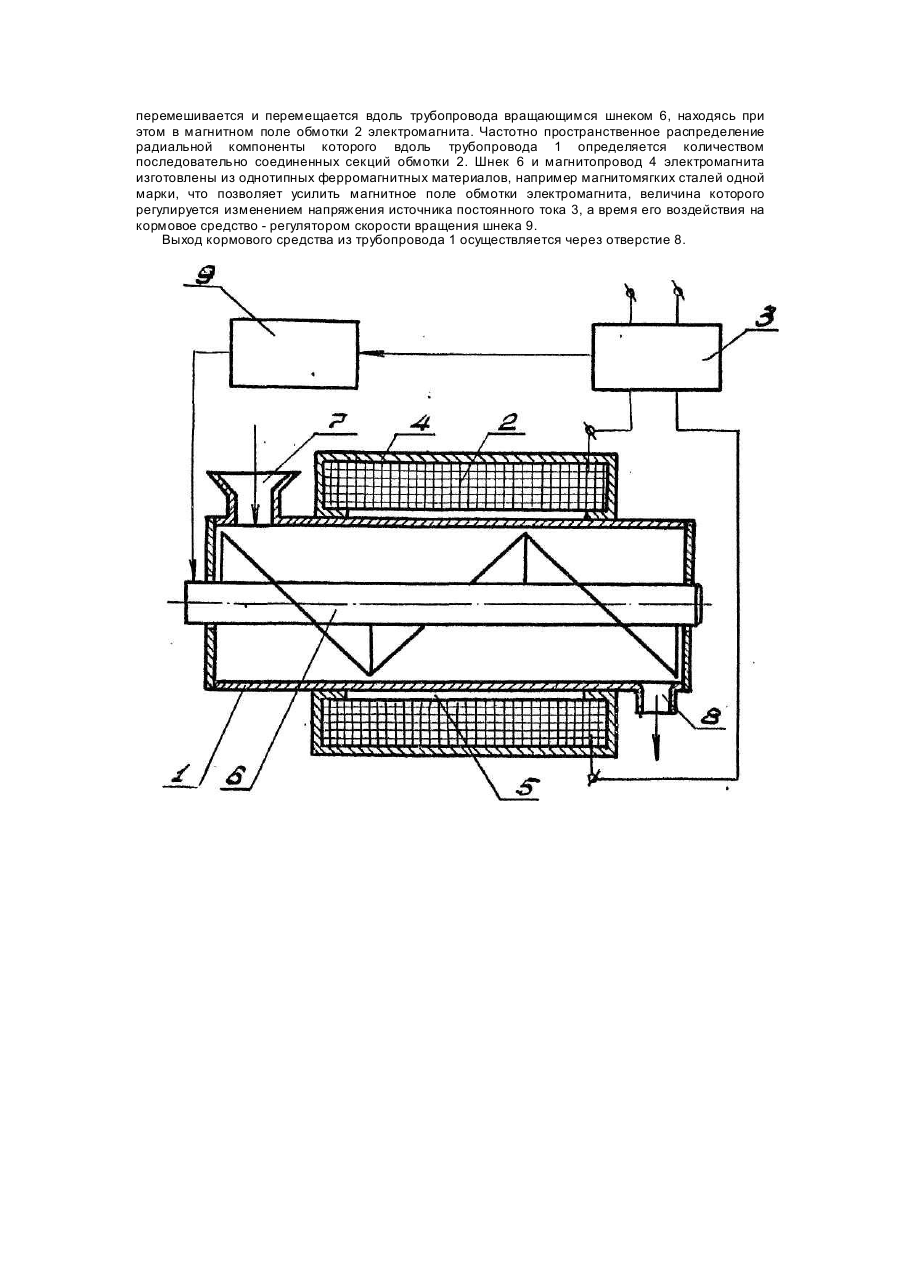

Изобретение относится к сельскому хозяйству, а именно к кормопроизводству. Известно устройство для обработки кормовых средств (авт.ст. СССР № 1152540, кл. А 01 С 1/00), содержащее загрузочный бункер и расположенный под ним транспортер, над которым установлен источник магнитного поля, выполненный в виде расположенных с зазором относительно друг друга постоянных магнитов с чередующейся полярностью, причем один из полюсов каждого из магнитов направлен в сторону транспортера, а сами постоянные магниты установлены с возможностью перемещения друг относительно друга и относительно транспортера. Однако это устройство не позволяет добиться высокого качества обработки кормовых средств вследствие малой величины напряженности магнитного поля, недостаточности экспозиции, а также неравномерности обработки единицы объема кормового средства. Наиболее близким к предлагаемому техническому решению является устройство для обработки кормовых средств (авт. СССР № 1130194, кл. А 01 С 1/00, 1984), включающее камеру обработки в виде тр убопровода, в. котором расположено устройство для применения и перемешивания семян в виде шнека из ферромагнитного материала, охватывающий трубопровод электромагнит, расположенный между электромагнитом и трубопроводом индуктор, источник постоянного тока, вибратор, дополнительный электромагнит и коммутатор. Однако и это устройство не позволяет добиться высокого качества обработки кормовых средств вследствие неоптимального частотного диапазона воздействующего магнитного поля, недостаточной экспозиции, а также повышенных затрат электроэнергии на единицу объема обрабатываемого средства. В основу изобретения поставлена задача усовершенствовать устройство для приготовления кормовых средств путем получения параметров воздействующего магнитного поля, позволяющего достичь улучшения качества кормовых средств при минимальных затратах электроэнергии. Поставленная задача решается тем, что в устройстве для приготовления кормовых средств, содержащем камеру обработки, шнек, электромагнит и источник постоянного тока согласно изобретению, обмотка электромагнита, состоит из последовательно соединенных секций, каждая из которых содержит пару встречно включенных обмоток, магнитопровод электромагнита выполнен в виде полого кольца прямоугольного сечения с прорезью, по внутреннему диаметру, кроме того, устройство дополнительно содержит регулятор скорости вращения шнека. Выполнение обмотки электромагнита из последовательно соединенных секций, каждая из которых содержит пару встречно включенных обмоток, позволяет достичь определенного частотного диапазона радиальной составляющей магнитного поля (по пространственным координатам) воздействующего на кормовое средство. Таким образом, путем использования поступательного движения кормового средства через обмотку электромагнита с помощью вращающегося шнека и подключения обмотки к источнику постоянного тока, возможно получение знакопеременного характера магнитного поля, что значительно экономичнее в части массогабаритных и энергетических показателей электромагнита, чем использование источника переменного тока для создания тех же параметров воздействующего магнитного поля. Наличие прорези по внутреннему диаметру магнитопровода электромагнита, немагнитного и непроводящего трубопровода, а также самого магнитопровода и вала шнека, изготовленных например из однотипных марок магнитомягких сталей, позволяет увеличить, напряженность магнитного поля в камере обработки и снизить потери на проведение магнитного потока. Наличие регулятора скорости вращения шнека, связанного с источником постоянного тока, позволяет устанавливать необходимую экспозицию или время нахождения кормового средства в магнитном поле электромагнита, в зависимости от напряженности магнитного поля в камере обработки. Такое сопряжение источника постоянного тока с регулятором скорости вращения шнека позволяет добиться необходимых параметров обработки для различных видов кормовых средств. На чертеже представлена схема предлагаемого устройства. Предлагаемое устройство включает камеру обработки кормовых средств в виде трубопровода 1 из немагнитного и непроводящего материала, охваченного электромагнитом, обмотка 2 которого подключена к источнику постоянного тока 3. Магнитопро-вод 4 электромагнита, представляющий собой полое кольцо прямоугольного сечения, имеющий прорезь 5 по внутреннему диаметру, длина которой меньше длины обмотки 2, выполнен из ферромагнитного материала. Внутри трубопровода 1 расположено устройство для перемешивания и перемещения кормовых средств d виде шнека б, выполненною из ферромагнитного материала и расположенного симметрично относительно обмотки 2 электромагнита. Для загрузки кормового средства в камеру обработки устройство имеет загрузочный бункер 7, а выгрузка осуществляется через отверстие 8. Устройство содержит регулятор скорости вращения шнека 9 на вход которого подается управляющее напряжение источника постоянного тока 3, а выход связан с приводом шнека (не показан). Устройство работает следующим образом. Кормовое средство через загрузочный бункер 7 поступает в трубопровод 1, где перемешивается и перемещается вдоль трубопровода вращающимся шнеком 6, находясь при этом в магнитном поле обмотки 2 электромагнита. Частотно пространственное распределение радиальной компоненты которого вдоль трубопровода 1 определяется количеством последовательно соединенных секций обмотки 2. Шнек 6 и магнитопровод 4 электромагнита изготовлены из однотипных ферромагнитных материалов, например магнитомягких сталей одной марки, что позволяет усилить магнитное поле обмотки электромагнита, величина которого регулируется изменением напряжения источника постоянного тока 3, а время его воздействия на кормовое средство - регулятором скорости вращения шнека 9. Выход кормового средства из трубопровода 1 осуществляется через отверстие 8.
