Безконтактний лінійний електричний двигун

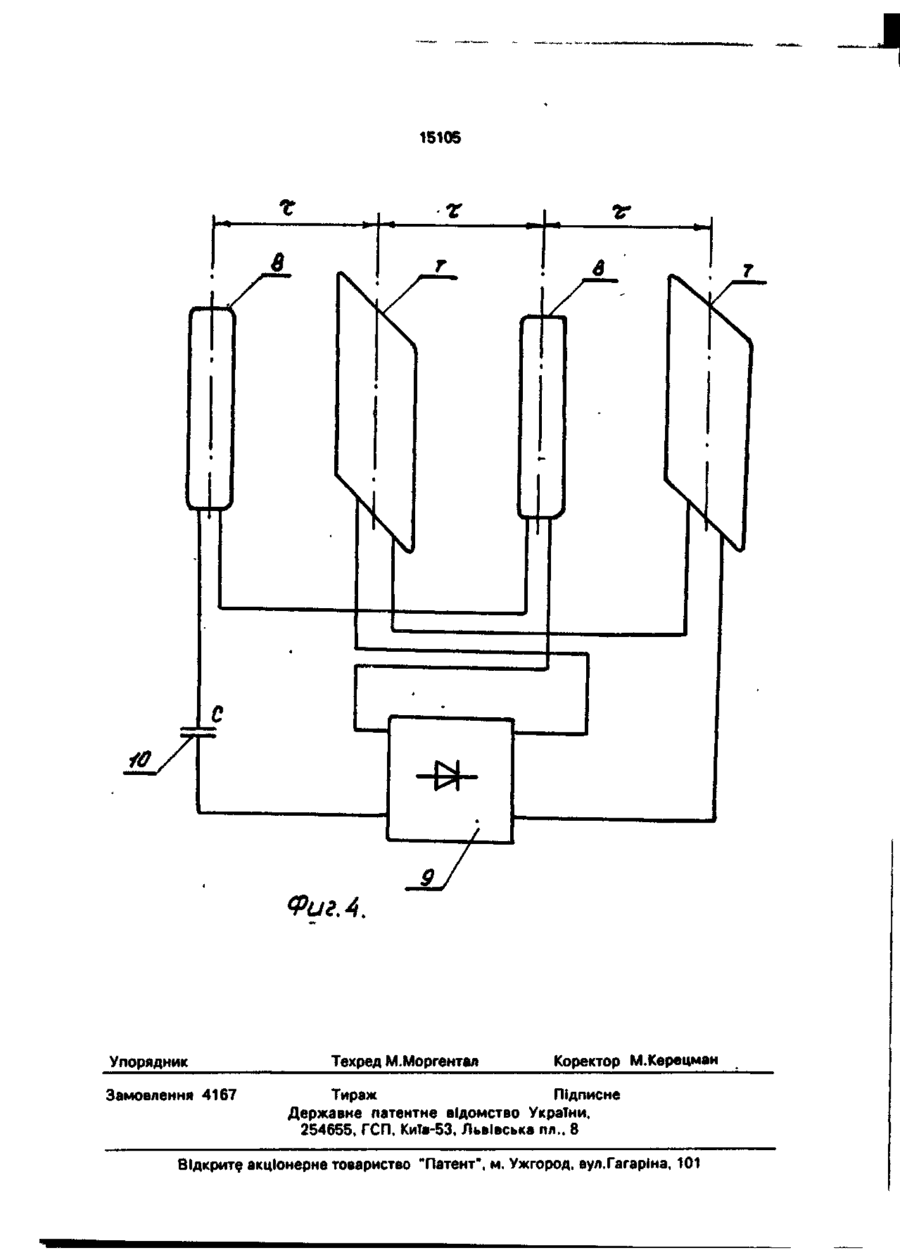

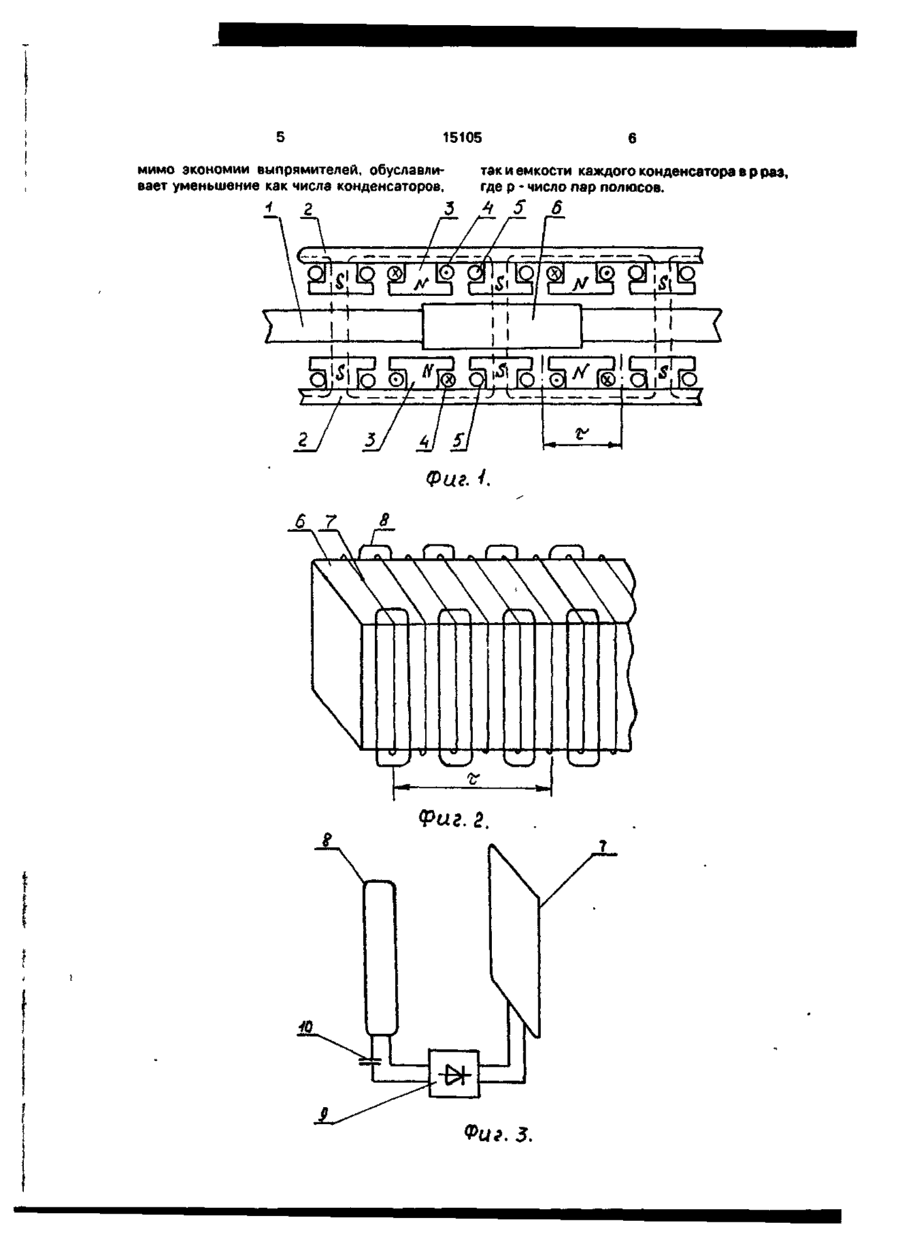

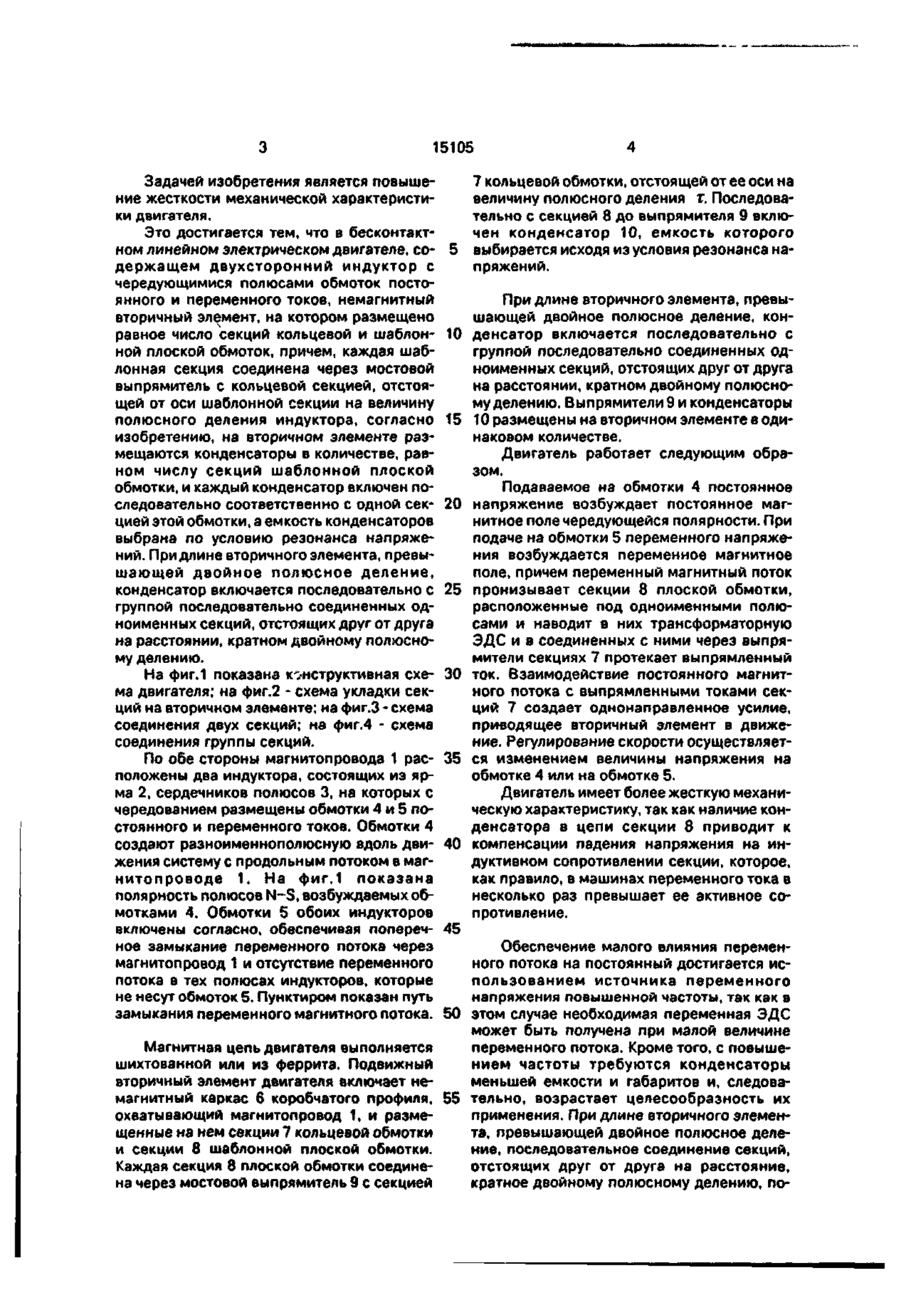

1. Бесконтактный линейный электрический двигатель, содержащий двухсторонний индуктор с чередующимися полюсами обмоток постоянного и переменного токов, немагнитный вторичный элемент, на котором размещено равное число секций кольцевой и шаблонной плоской обмоток, причем каждая шаблонная секция соединена через мо стовой выпрямитель с кольцевой секцией, отстоящей от оси шаблонной секции на величину полюсного деления индуктора, о т л и ч а ю щ и й с я тем, что на вторичном элементе размещены конденсаторы в количестве, равном числу секций шаблонной плоской обмотки, и каждый конденсатор включен последовательно с одной секцией этой обмотхи, а емкость конденсаторов выбрана из условия резонанса напряжений. 2. Двигатель п о п . 1 , о т л и ч а ю щ и й с я тем, что длина вторичного элемента превышает двойное полюсное деление, при этом конденсатор включен последовательно с группой последовательно соединенных одноименных секций, отстоящих друг от друга на расстояние, кратное двойному полюсному делению. Изобретение относится к электротехнике, а именно к линейным электрическим машинам, и может быть использовано в тихоходных приводах автоматических систем с регулированием скорости. Наиболее близким по технической сущности к заявляемому является линейный электрический двигатель, содержащий двухсторонний индуктор с чередующимися полюсами обмоток постоянного и переменного токов, немагнитный вторичный элемент, на котором размещено равное число секций кольцевой и шаблонной плоской обмоток, причем секции шаблонной об мотки размещены равномерно по обеим сторонам вторичного элемента и имеют ширину, равную шагу укладки секций кольцевой обмотки, а каждая шаблонная секция соединена через мостовой выпрямитель с кольцевой секцией, отстоящей от оси шаблонной секции на величину полюсного деления индуктора. Недостатком двигателя является мягкая механическая характеристика, что обусловлено падением напряжения в секциях шаблонной обмотки как на ее активном, так и индуктивном сопротивлениях. с > ел о ел 15105 Задачей изобретения является повышение жесткости механической характеристики двигателя. Это достигается тем, что в бесконтактном линейном электрическом двигателе, со- 5 держащем двухсторонний индуктор с чередующимися полюсами обмоток постоянного и переменного токов, немагнитный вторичный элемент, на котором размещено равное число секций кольцевой и шаблон- 10 ной плоской обмоток, причем, каждая шаблонная секция соединена через мостовой выпрямитель с кольцевой секцией, отстоящей от оси шаблонной секции на величину полюсного деления индуктора, согласно 15 изобретению, на вторичном элементе размещаются конденсаторы в количестве, равном числу секций шаблонной плоской обмотки, и каждый конденсатор включен последовательно соответственно с одной сек- 20 цией этой обмотки, а емкость конденсаторов выбрана по условию резонанса напряжений. При длине вторичного элемента, превышающей двойное полюсное деление, конденсатор включается последовательно с 25 группой последовательно соединенных одноименных секций, отстоящих друг от друга на расстоянии, кратном двойному полюсному делению. На фиг.1 показана конструктивная схе- 30 ма двигателя; на фиг.2 - схема укладки секций на вторичном элементе; на фиг.З - схема соединения двух секций; на фиг.4 - схема соединения группы секций. По обе стороны магнитопровода 1 рас- 35 положены два индуктора, состоящих из ярма 2, сердечников полюсов 3, на которых с чередованием размещены обмотки 4 и 5 постоянного и переменного токов. Обмотки 4 создают разноименнополюсную вдоль дви- 40 жения систему с продольным потоком в магнитопроводе 1. На фиг.1 показана полярность полюсов N- S, возбуждаемых обмотками 4. Обмотки 5 обоих индукторов включены согласно, обеспечивая попереч- 45 ное замыкание переменного потока через магнитопровод 1 и отсутствие переменного потока в тех полюсах индукторов, которые не несут обмоток 5. Пунктиром показан путь замыкания переменного магнитного потока. 50 7 кольцевой обмотки, отстоящей от ее оси на величину полюсного деления г. Последовательно с секцией 8 до выпрямителя 9 включен конденсатор 10, емкость которого выбирается исходя из условия резонанса напряжений. При длине вторичного элемента, превышающей двойное полюсное деление, конденсатор включается последовательно с группой последовательно соединенных одноименных секций, отстоящих друг от друга на расстоянии, кратном двойному полюсному делению. Выпрямители 9 и конденсаторы 10 размещены на вторичном элементе в одинаковом количестве. Двигатель работает следующим образом. Подаваемое на обмотки 4 постоянное напряжение возбуждает постоянное магнитное поле чередующейся полярности. При подаче на обмотки 5 переменного напряжения возбуждается переменное магнитное поле, причем переменный магнитный поток пронизывает секции 8 плоской обмотки, расположенные под одноименными полюсами и наводит в них трансформаторную ЭДС и в соединенных с ними через выпрямители секциях 7 протекает выпрямленный ток. Взаимодействие постоянного магнитного потока с выпрямленными токами секций 7 создает однонаправленное усилие, приводящее вторичный элемент в движение. Регулирование скорости осуществляется изменением величины напряжения на обмотке 4 или на обмотке 5. Двигатель имеет более жесткую механическую характеристику, так как наличие конденсатора в цепи секции 8 приводит к компенсации падения напряжения на индуктивном сопротивлении секции, которое, как правило, в машинах переменного тока в несколько раз превышает ее активное сопротивление. Обеспечение малого влияния переменного потока на постоянный достигается использованием источника переменного напряжения повышенной частоты, так как в этом случае необходимая переменная ЭДС может быть получена при малой величине Магнитная цепь двигателя выполняется переменного потока. Кроме того, с повышешихтованной или из феррита. Подвижный нием частоты требуются конденсаторы вторичный элемент двигателя включает неменьшей емкости и габаритов и, следовамагнитный каркас 6 коробчатого профиля, 55 тельно, возрастает целесообразность их охватывающий магнитопровод 1, и размеприменения. При длине вторичного элеменщенные на нем секции 7 кольцевой обмотки та, превышающей двойное полюсное делеи секции 8 шаблонной плоской обмотки. ние, последовательное соединение секций, Каждая секция 8 плоской обмотки соединеотстоящих друг от друга на расстояние, на через мостовой выпрямитель 9 с секцией кратное двойному полюсному делению, по 5 15105 мимо экономии выпрямителей, обуславливает уменьшение как числа конденсаторов, так и емкости каждого конденсатора в р раз, где р - число пар полюсов. 3 б 7 8 6 /f 5 6 15105 Фиг. 4. Упорядник Замовлення 4167 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
