Електростимулятор

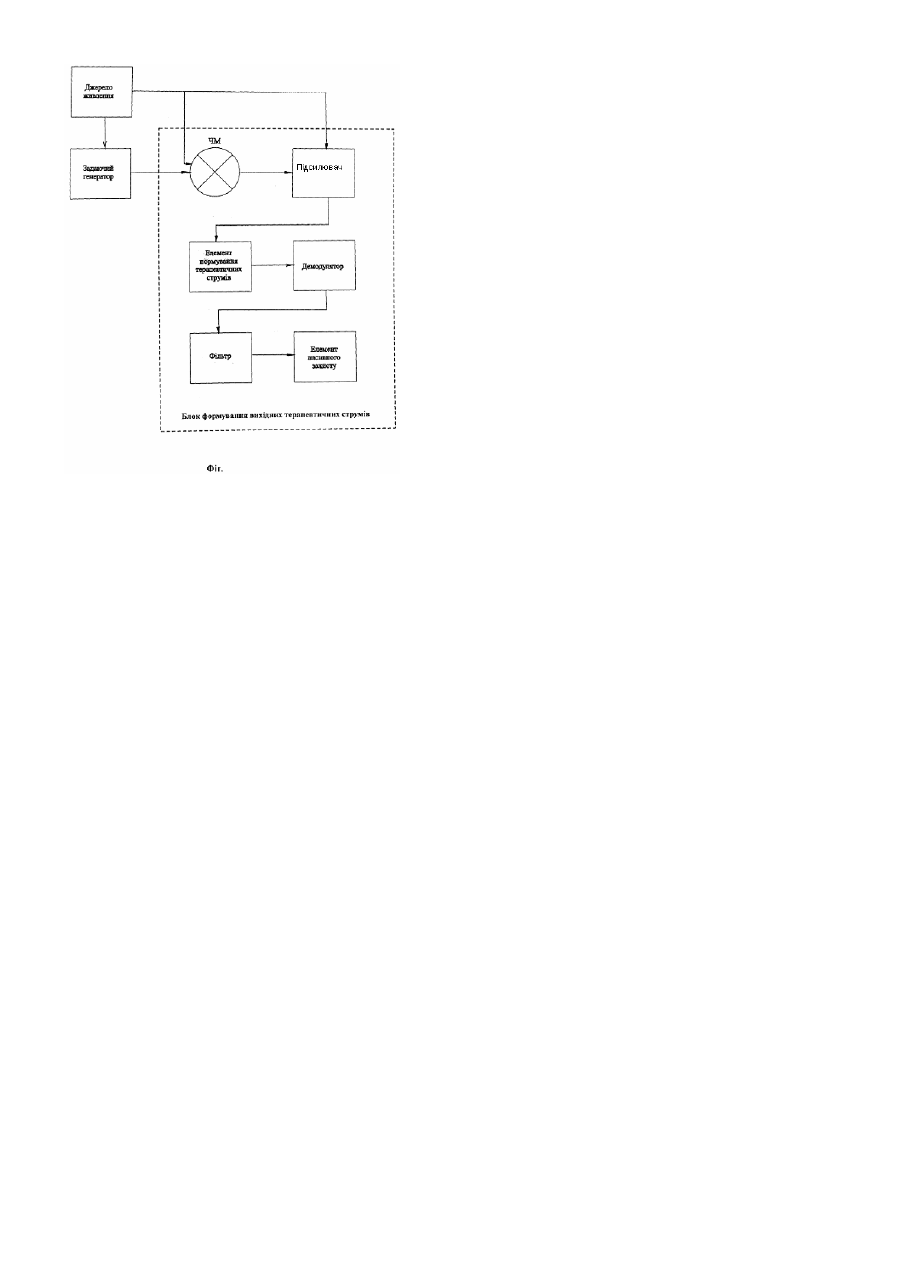

Корисна модель відноситься до електростимуляторів, які використовуються у медичній галузі для проведення фізіотерапевтичних процедур хворим з враженою нервово-м'язовою та/або судинною системами, зокрема, для кардіостимуляторів. Відомий адаптивний електростимулятор [Патент РФ №2211712, А61N1/36, 23.08.2001р.]. Електростимулятор має активний та пасивний електроди, блок аналізу зворотнього зв'язку, вихідний блок, блок живлення та управління, а також блок контролю живлення, блок ключів управління, блок світлової та звукової індикації, блок індикації вихідного сигналу та блок з'єднання з ЕОМ. Блок управління виконаний у вигляді процесорного блоку. Недоліком відомого електростимулятора є неконтрольована реакція пристрою на електромагнітні перешкоди, які, під час стрибків амплітуди стр уму або напруги, можуть спричиняти опіки або інші подразнення шкіри хворого та викликати біль. Найближчим до пристрою, що заявляється, є адаптер для неінвазивного кардіостимулятора [Патент РФ №2005508, А61N1/36, 15.01.1994р.]. Адаптер, що має два входи та два виходи, виконаний у вигляді масштабного перетворювача амплітуди імпульсів напруги в амплітуду імпульсів стр уму. Недоліком відомого адаптера є неконтрольована реакція пристрою на електромагнітні перешкоди. Технічною задачею корисної моделі є вдосконалення пристроїв електростимуляції, які використовуються медичним персоналом для впливу на шкіряний покров людини електромагнітними імпульсами та досягнення анальгетичного ефекту під час проведення фізіотерапевтичних процедур. Вдосконалення пристроїв електростимуляції спрямоване на підвищення стійкості терапевтичного струму щодо електромагнітних перешкод шляхом його (терапевтичного струму) модуляції та подальшої демодуляції. Суть корисної моделі полягає в тому, що ви хідний сигнал задавального генератора модулюється по частоті, посилюється та нормується по амплітуді. Потім, отриманий сигнал демодулюється, проходить крізь фільтр та подається на хворого. Технічний результат досягається тим, що пристрій має джерело живлення, задавальний генератор, частотний модулятор, посилювач, елемент нормування сигналу, демодулятор, фильтр та блок пасивного захисту. При цьому задавальний генератор є джерелом серії електромагнітних імпульсів, які, проходячи крізь частотний модулятор стають майже невразливими щодо зовнішніх електромагнітних перешкод, що можуть спричинити неконтрольований негативний вплив на пацієнта. Далі посилювач, елемент нормування сигналу та фільтр дозволяють отримати електромагнітні імпульси у вигляді початкове заданих параметрів. Таке виконання електростимулятора дозволяє виключити можливість впливу на організм хворого електромагнітними імпульсами з небажаними параметрами за амплітудою та частотою. На фігурі (Блок-схема) міститься блок-схема електростимулятора, що заявляється. Приклад реалізації рішення, що заявляється. Електростимулятор може мати конструкцію, що зображена на фігурі (Блок-схема). Конструкція кожного елементу електростимулятора не має певних особливостей стосовно принципового виконання. Але електростимулятор виконується таким чином. Джерело живлення поєднано з задавальним генератором, частотним модулятором та підсилювачем. Задавальний генератор, у свою чергу, послідовно поєднаний з частотним модулятором, підсилювачем, елементом нормування терапевтичного струму, демодулятором, фільтром та елементом пасивного захисту. При цьому, послідовно поєднані частотний модулятор, елемент нормування терапевтичного струму, демодулятор, фільтр та елемент пасивного захисту об'єднані у блок формування вихідних терапевтичних струмів. Загальна схема електростимулятора, який заявляється, має загально прийнятий підхід, але блок формування вихідних терапевтичних стр умів, з посиленою захищеністю від зовнішніх електромагнітних перешкод, є принципово новим. Таке виконання блоку формування вихідних терапевтичних струмів дозволяє використовувати пристрій в будь-яких умовах та в незалежності від оточуючого середовища. Таким чином, пристрій може бути серійно виготовлений на стандартному обладнанні, на існуючих підприємствах, які займаються виготовленням електронних приладів для медичних потреб.
