Компенсатор для трубопроводів

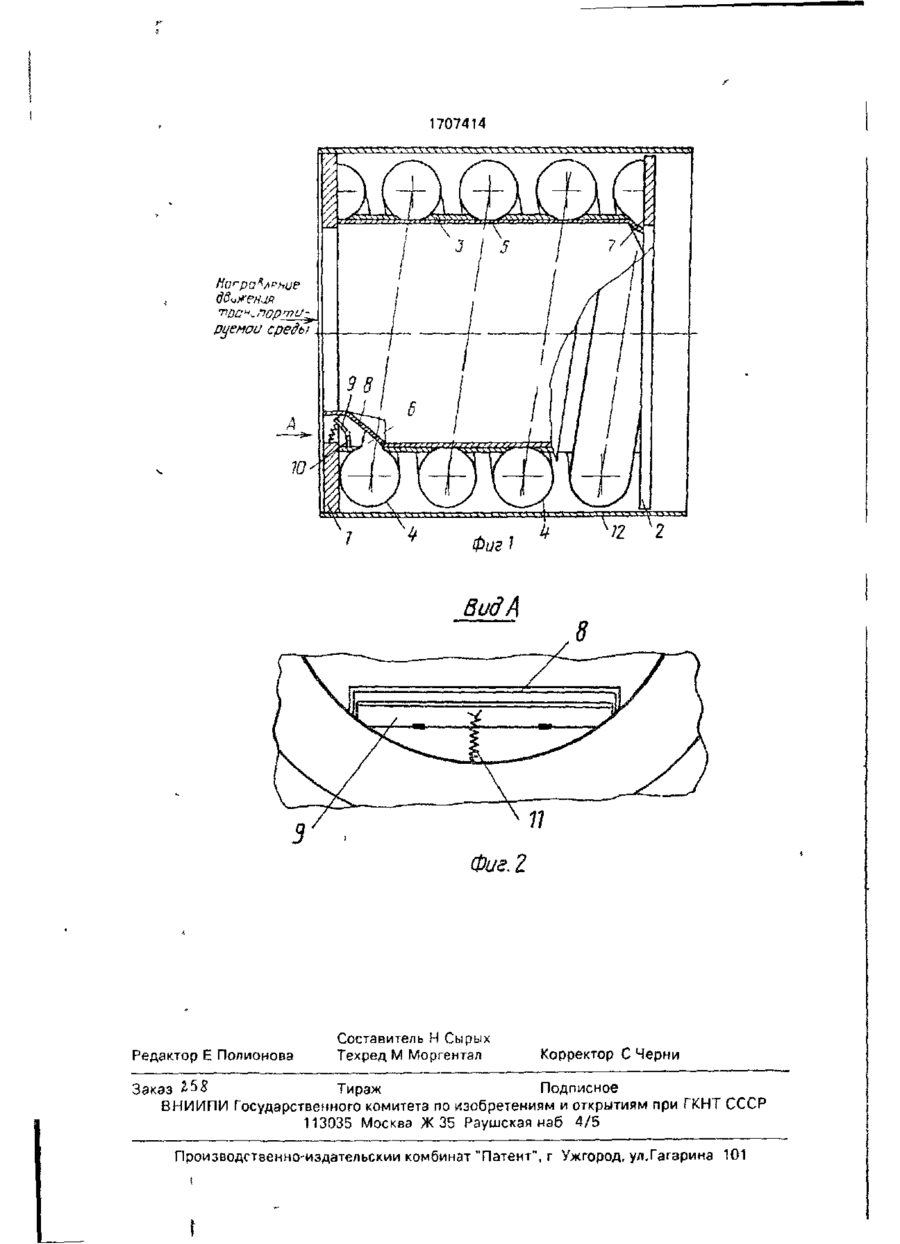

Изобретение относится к трубопроводной технике и позволяет повысить надеж ность компенсатора, используемого в тоубопроводзх, транспортирующие жидкие среды с твердыми осаждающимися частицами. Компенсатоо состоит из упругой оболочки 3 с вині овым гофрчм 4 її с направляющей гильзой 5. в стенке которой выполнены отверстия, соединяющие вход G и выход 7 впадины гофра с полостью компенсатора. Над входным отверстием 6 имеется потокооаборни* 8, направляющий поток среды через впадину і пфра, который очищает ее от твердых осадков. Расход среды через впадину гофра регулируется регулятором & виде подпружиненной заслонки 9. 2 з.п. ф-лы, 2 мл. Изобретение относится к трубопроводной технике и предназначено для использования в качестве компенсатора осевых перемещений трубопроводов различного назначения, например водоводов, транспортируемая сред? которых содержит переносимые твердые частицы Целью изобретения является повышение надежности работы компенсатора за счет предотвращения потери компенсирующей способности гибкого элемента пои осаждении твердых частиц во впадинах его гофров путем обеспечения их выноса регулируемым очищающим потоком среды, проходящим по впадинам гофров. На фиг 1 показан компенсатор, продольный осевой разрез1 на фиг 2 - вид по стрелке А на фиг 1. Компенсатор содержит присоединительные элементы 1 и 2, связанные установленной между ними упругой гофрированной оболочкой 3 с гофрами 4, выполненными по цилиндрической спирали. Внутренние впа дины гофоов4 перекрыты гильзой 5, закрепленной на присоедини гсльмом элементе! своим торцом. Гильза 5 образует с внутренней поэерхнос гью гофров А спиральную полость, сообщающуюся с проходным каналом компенсатора входным б и выходным 7 отверстиями, выполненными в гильзе 5. Для направления части потока транспортируемой среды на очистку впадин гофров от осадочных частиц и выноса их а основной поток иа внутренней позерхности гильзы 5 над входным отверстием б установлен петокозаборник 8, выступающий внутрь проходного ганала компенсатора и направленный своей входной частью встречно направлению движения транспортируемой среды. Спиральная полость снабжена регулятором расхода очищающего потока, который выполнен в виде заслонки 9. шзрнирно связанной со стойкой 10 и подпружиненной пружиной 11. Регулятор расхода очищающего потока предпочтительно установлен в потокозабоонике 1707414 сткость пружины 11 рассчитана таким образом, чтобы при изменении скорости потока транспортируемой среды, в том числе и при максимальной скорости, проходное сечение потокозэборнчка 8 перекрыеалось бы не полностью, оставляя нзтерекрытую часть, достаточную для обеспечения скорости очищающего потока в спиральной полости выше скорости самоочищения, т.е. такой скорости потока, прм чотирой все попадающие в спиральную полость твердые частицы поддерживаются во езвешенном состоянии. От попадания между гофрами грунта при засыпке трубопровода компенсатор защищен кожухом 12, представляющим собой цилиндрический с г а к а н , надетый и закрепленный на присоединительном элементе 1, при этом присоединительный элемент 2 рлзмешен в кожухе 12 с зазором и имеет возможность продольного перемещения относительно его внутренней поверхности. Монтаж компенсатора осуществляют следующим образом. В зазор между торцами труб вводят компенсатор таким образом, чтобы входная часть потокозаборникз была расположена встречно направлению движения транспортируемой среды. Стыкуют компенсатор с торцом одной из труб и позициониоуют его угловым проворотом вокруг продольной оси таким образом, ч^обы входная часть потокозаборника находилась по высоте трубопровода на уровне примерно 2/3 его диаметра, что позволяет разместить входную часть потокозэОорника а зоне с наименьшей концентрацией частиц в потоке тоэнспортируемой среды и вместе с тем эне зоны прохождения воздушной прослойки. После этого присоединяют компенсатор к терцам труб Сваркой или с помощью фланЦРЧОГО соединения. Дальнейшая работа компенсатора после засыпки трубопровода грунтом происходит автоматически без вмешательства обслуживающего персонала. При этом возникающие в трубопроводе пподольные перемещения например при изменении температуры транспортируемой среды, компенсируются упругой гофрированной оболочкой 3 за счет ее растяжения-сжатия. Кожух 12 и гильза 5, расположенные концентрично ho отношению к упругой гофрированной оболочке, имеют возможность продольного переме 5 10 15 20 25 30 35 40 45 50 щения с присоединительным элементом 1 за счет одностороннего крепления к нему. Сэмоочистка компенсатора в процессе эксплуатации происходит следующим образом. Часть потока транспортируемой среды отбирается потокозаборником 8. Заслонка 9, шзрнирно связанная со стойкой 10, создает "парусность" на пути движения этого потока, который стремится закрыть заслонку 9. Пружина 11, связанная с заслонкой 9, препятствует ее закрытию и оставляет такую ЧИСТЬ неперекрытого проходного сечепия лотокозэбооника^чтобы с одной сторонь скорость проходящего через спиральную полость очищающего потока была выше скорости самоочищения, в с другой - чтобы не отбирать в очищающий поток излишней чзсти потока транспортируемой среды. Очищающий поток, проходя по спиральной полости гофров, не дает содержащимся в среде часті* цзч осесть во впадинах гофров, приводит во взвешенное состояние осевшие по разным причинам частицы и уносит их через выходное отверстие 7 в основной поток транспортируемой среды. Таким образом осуществляется самоочистка компенсатора. При уменьшении скорости основного потока транспортируемой среды пружина 11 приоткрывает заслонку 9, сбеспечивая отбор большей части потока транспортируемой среды. Формула изобретения 1. Компенсатор для трубопроводов, преимущественно транспортирующих жидкие среды с івердьімм включениями, содержащий установленную между присоединительными элементами гибкую гофрированную сЬолочку м расположенную внутри нее защитную гильзу, закрепленную на одном из присоединительных элементов и образующую с гибкой оболочкой полость, сообщающуюся отверстиями с проходным каналом компенсатора, о т л и ч а ю щ и й с я тем, что, с целью повышений надежности, гофры гибкой оболочки выполнены по цилиндрической спирали с образованием спиральной попости между внутренней поверхностью гофров и защитной гильзой. 2. Компенсатор по п.1, о т л и ч э ю щ ий с л тем, что он снаСъкек регулятором расхода, установленным в спиральной полости. 3. Компенсатор по п.J, о т л и ч з ю щ ий с я тем, что регупчтор расхода выполнен в виде подпружиненной заслонки. 1707414 11 "2 ВидА Редактор Е Полионова Составитель Н Сырых Техред М Моргентал Корректор С Черни Заказ 25S Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж 35 Раушская наб 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина 101
