Компенсатор газовідвідного стовбура витяжної башти

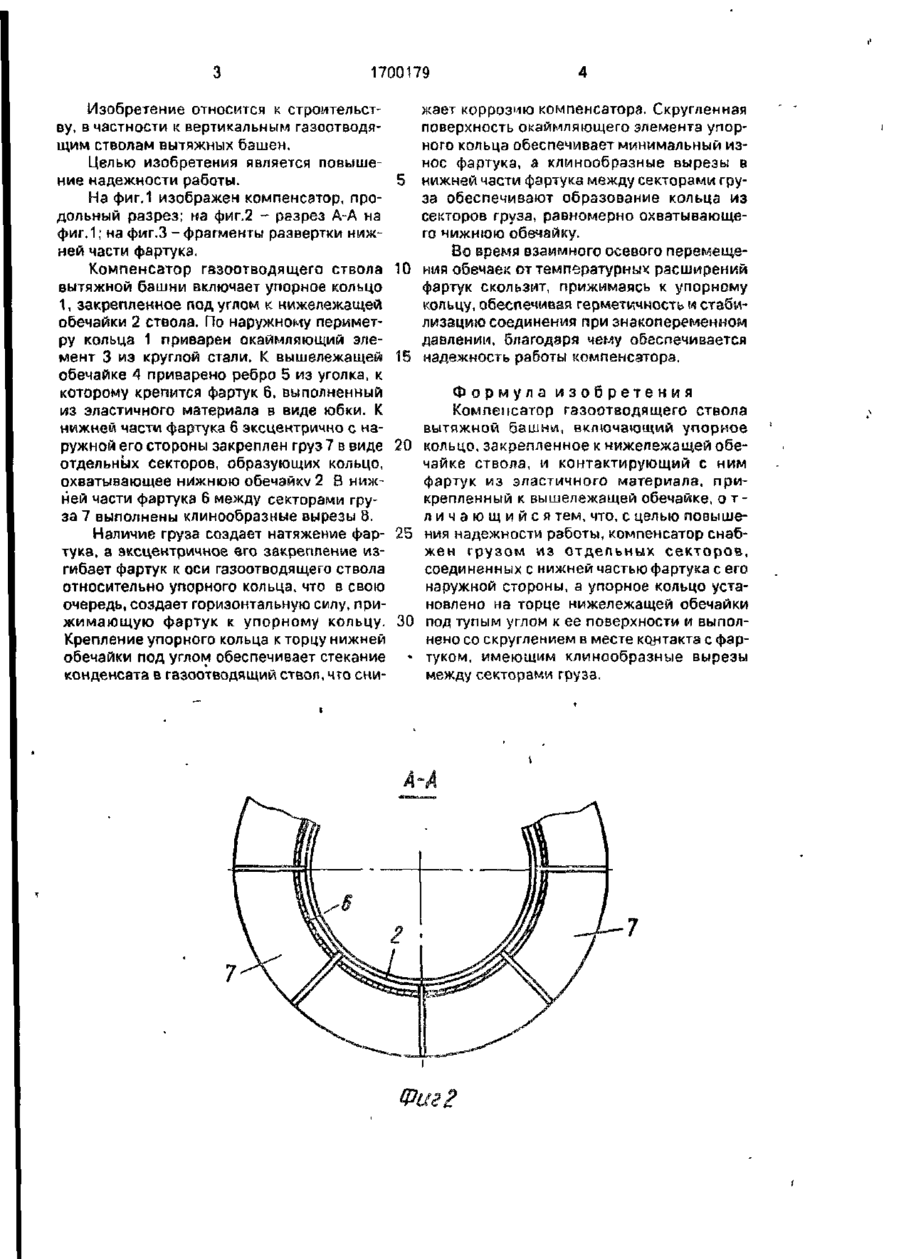

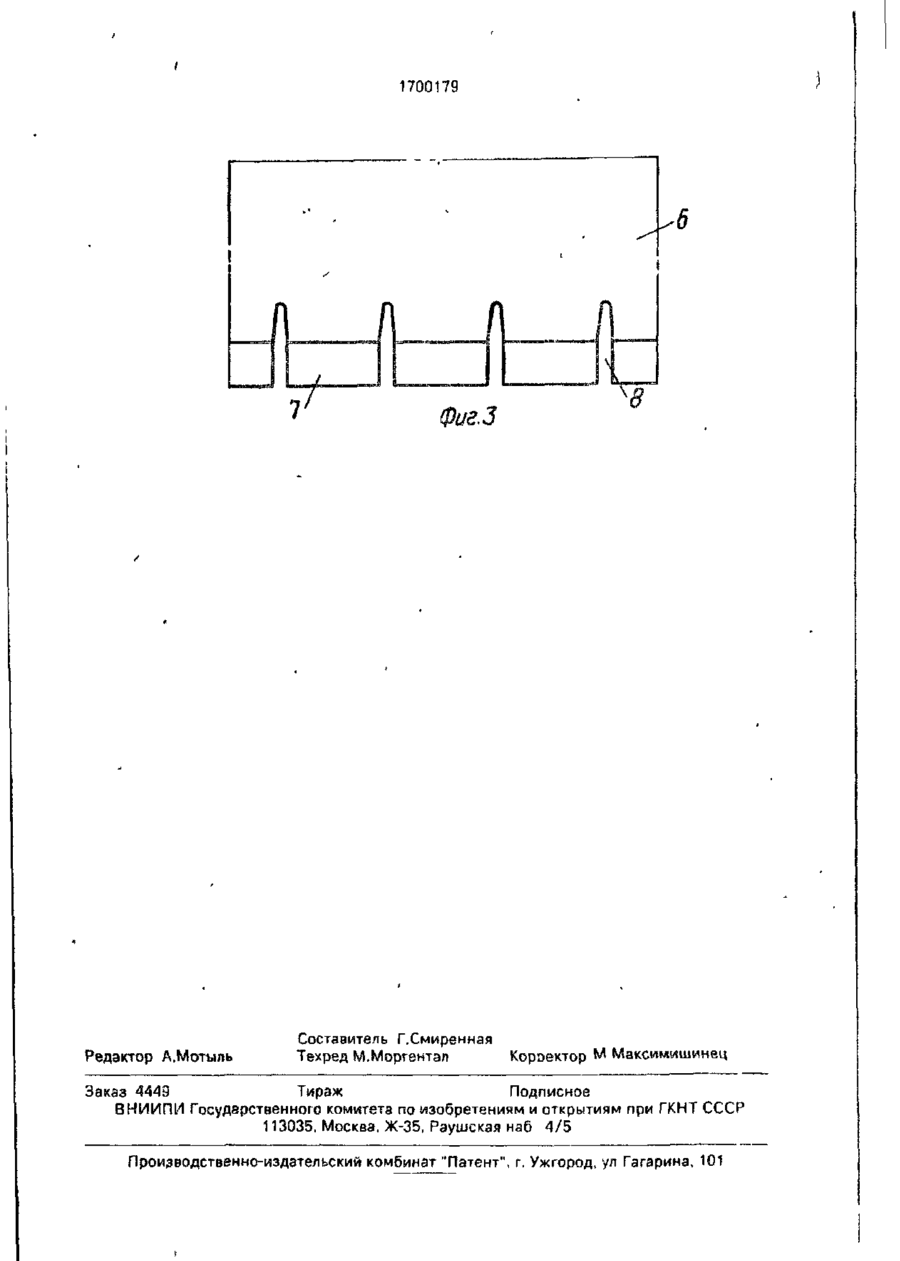

Изобретение относится к конструкции газоотводящих стволов вытяжных башен. Целью изобретения является повышение надежности работы. К верхней 1 из подвижно установленных друг в друге обечаек образующих газоотводящий ствол, крепится фартук 6, выполненный из эластичного материала. К торцу нижней оРзчайки 2 под углом к ней прикреплено упорное кольцо 1. К нижней части фартука 8 эксцентрично с наружной его стороны прикреплен груз 7 в виде отдельных секторов, образующих кольцо, охватывающее нижнюю обечайку 2. Поверхность кольца 1, с которой взаимодействует фартук, скруглена. 8 нижней части Фартука между секторами груза 7 имеются клинообразные вырезы. 3 ил. 1700179 Изобретение относится к строительству, в частности к вертикальным газоотводящим стволам вытяжных башен. Целью изобретения является повышение надежности работы. На фиг.1 изображен компенсатор, продольный разрез; на фиг.2 - разрез А-А на фиг. 1; на фиг.З - фрагменты развертки нижней части фартука. Компенсатор газоотводящего ствола вытяжной башни включает упорное кольцо 1, закрепленное под углом к нижележащей обечайки 2 ствола. По наружному периметру кольца 1 приварен окаймляющий элемент 3 из круглой стали. К вышележащей обечайке 4 приварено ребро 5 из уголка, к которому крепится фартук 6, выполненный из эластичного материала в виде юбки. К нижней части фартука 6 эксцентрично с наружной его стороны закреплен груз 7 в виде отдельных секторов, образующих кольцо, охватывающее нижнюю обечайку 2 В нижней части фартука 6 между секторами груза 7 выполнены клинообразные вырезы 8. Наличие груза создает натяжение фартука, а эксцентричное его закрепление изгибает фартук к оси газоотводящего ствола относительно упорного кольца, что в свою очередь, создает горизонтальную силу, прижимающую фартук к упорному кольцу. Крепление упорного кольца к торцу нижней обечайки под углом обеспечивает стекание конденсата в газоотводящий ствол, чго сни жает коррозию компенсатора. Скругленная поверхность окаймляющего элемента упорного кольца обеспечивает минимальный износ фартука, а клинообразные вырезы в 5 нижней части фартука между секторами груза обеспечивают образование кольца из секторов груза, равномерно охватывающего нижнюю обечайку. Во время взаимного осевого перемеще10 имя обечаек от температурных расширений фартук скользит, прижимаясь к упорному кольцу, обеспечивай герметичность и стабилизацию соединения при знакопеременном давлении, благодаря чему обеспечивается 15 надежность работы компенсатора. 20 25 30 • Формула изобретения Компенсатор газоотводящего ствола вытяжной башни, включающий упорное кольцо, закрепленное к нижележащей обечайке ствола, и контактирующий с ним фартук из эластичного материала, прикрепленный к вышележащей обечайке, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, компенсатор снабжен грузом из отдельных секторов, соединенных с нижней частью фартука с его наружной стороны, а упорное кольцо установлено на торце нижележащей обечайки под тупым углом к ее поверхности и выполнено со скруглением в месте контакта с фартуком, имеющим клинообразные вырезы между секторами груза. 1700179 Редактор А.Мотыль Составитель Г.Смиренная Техред М.Моргентал Короектор м Максимишинец Заказ 4449 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул Гагарина, 101
