Армування шахтного ствола
Формула / Реферат
1. Армировка шахтного ствола, включающая расстрел, коробчатые проводники, скрепленные с расстрелом со стороны полок расстрела соединительными элементами, накладки на полках расстрела с вырезами, шпонки на проводниках, отличающаяся тем, что, с целью снижения трудоемкости монтажа элементов армировки, коробчатые проводники снабжены полосами с отверстиями, а соединительные элементы выполнены в виде отрезков коробок с отверстиями для разъемного соединения с полосами.
2. Армировка по п. 1, отличающаяся тем, что, с целью обеспечения возможности регулирования положения проводников, отверстия в полосах и отрезках коробок выполнены овальными в двух взаимно перпендикулярных плоскостях.
Текст

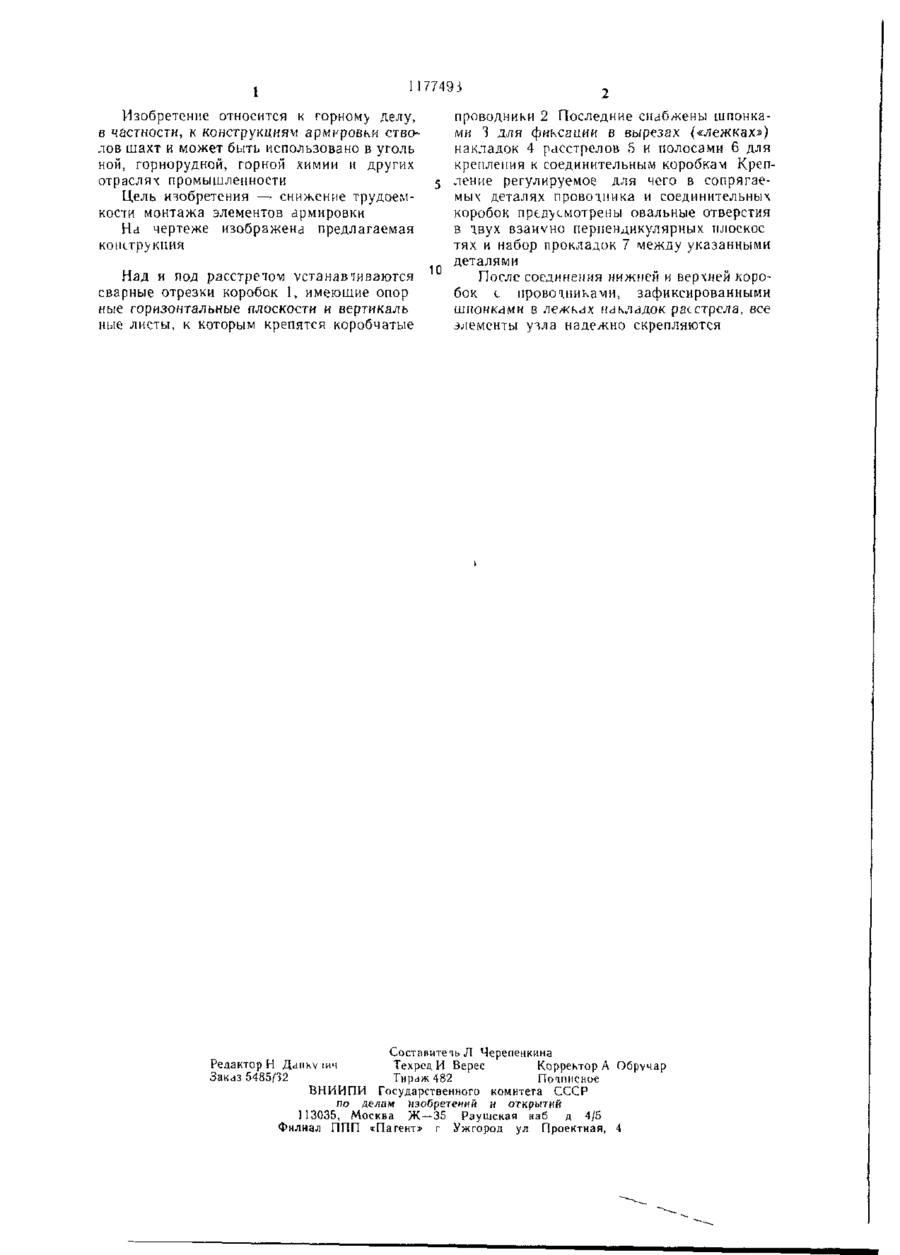

1. АРМИРОВКА ШАХТНОГО СТВОЛА, включающая расстрел, коробчатые проводники, скрепленные с расстрелом со стороны полок расстрела соединительными элементами, накладки на полках расстрела с вырезами, шпонки на проводниках, отличающаяся, тем, что, с целью снижения трудоемкости монтажа элементов армировки, коробчатые проводники снабжены полосами с отверстиями, а соединительные элементы выполнены в виде отрезков коробок с отверстиями для разъемного соединения с полосами. 2. Армировка по п. 1, отличающаяся тем, что, с целью обеспечения возможности регулирования положения проводников, отверстия в полосах и отрезках коробок выполнены овальными в двух взаимно перпендикулярных плоскостях СО 00 :Y\ ' ІЗ Ч \ 1 Изобретение относится к горному делу, в частности, к конструкциям аръ^ровки стволов шахт и может быть использовано в уголь ной, горнорудной, горной химии и других отраслях промышленности Цель изобретения — снижение трудоемкости монтажа элементов армировки На чертеже изображена предлагаемая конструкция Над и под расстреточ устанавчиваются сварные отрезки коробок 1, имеющие опор ные горизонтальные плоскости и вертикаль ные листы, к которым крепятся коробчатые 7749 3 проводники 2 Последние снабжены шпонками 3 для фиксации в вырезах («лежках») накладок 4 расстрелов 5 и полосами 6 для крепления к соединительным коробкам Крепление регулируемое для чего в сопрягаемых деталях провотника и соединительных коробок предусмотрены овальные отверстия в чвух взаиуно перпендикулярных плоское тях и набор прокладок 7 между указанными деталями 10 После соединения нижней и верхней коробок с проводниками, зафиксированными шпонками в лежках накладок расстрела, все элементы узла надежно скрепляются Составитеть Л Черепенкина Редактор Н Дамку шч Техред И Верес Корректор А Обручар Заказ 5485/32 Тираж 482 Подписное ВНИНПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва Ж —35 Раушская наб д 4/5 Филиал ППП «Патент» г Ужгород у л Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюReinforcement of mine shaft
Автори англійськоюHorentsveig Yosyp Hryhorovych
Назва патенту російськоюАрмирование шахтного ствола
Автори російськоюГоренцвейг Иосиф Григорьевич
МПК / Мітки
МПК: E21D 7/00
Мітки: шахтного, армування, ствола
