Вузол з’єднання армування ствола

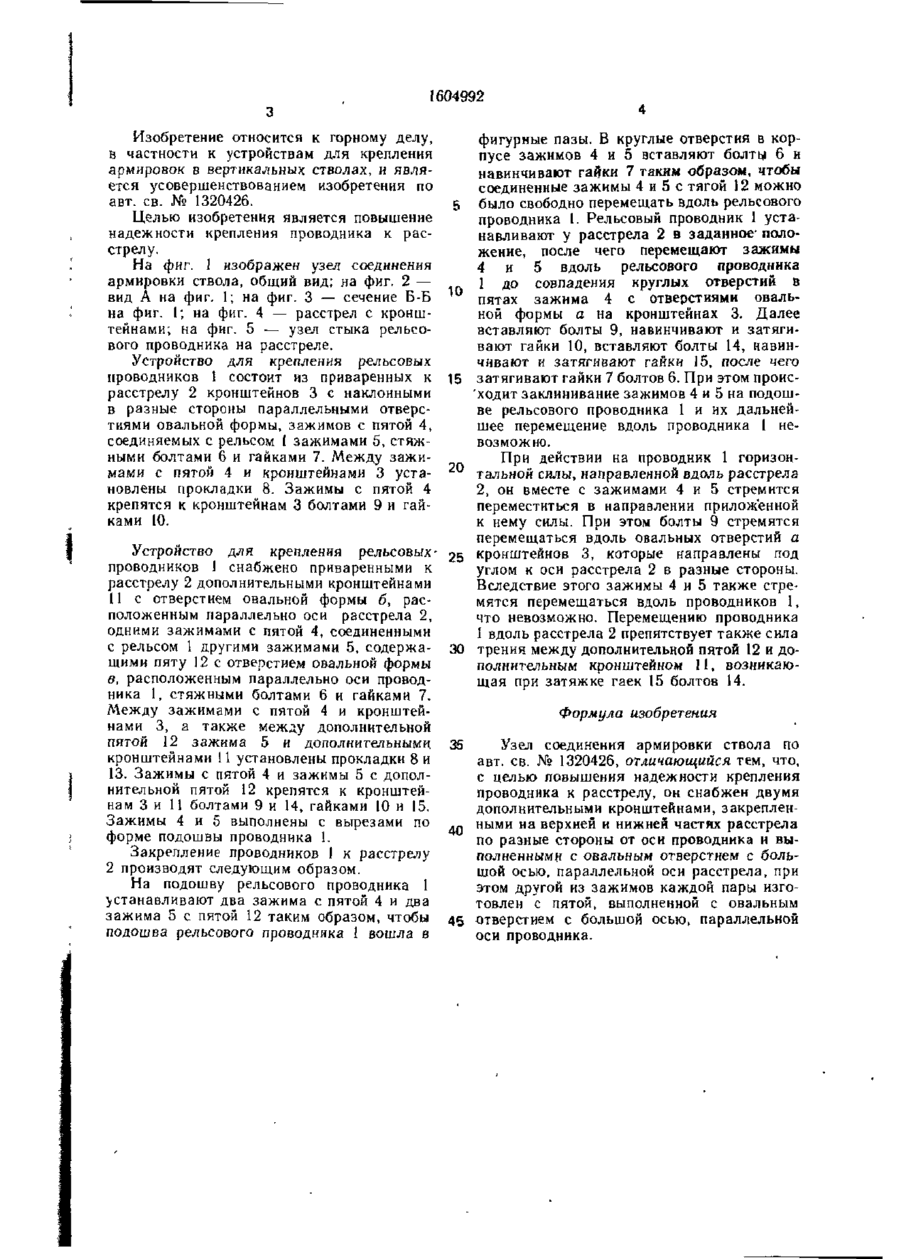

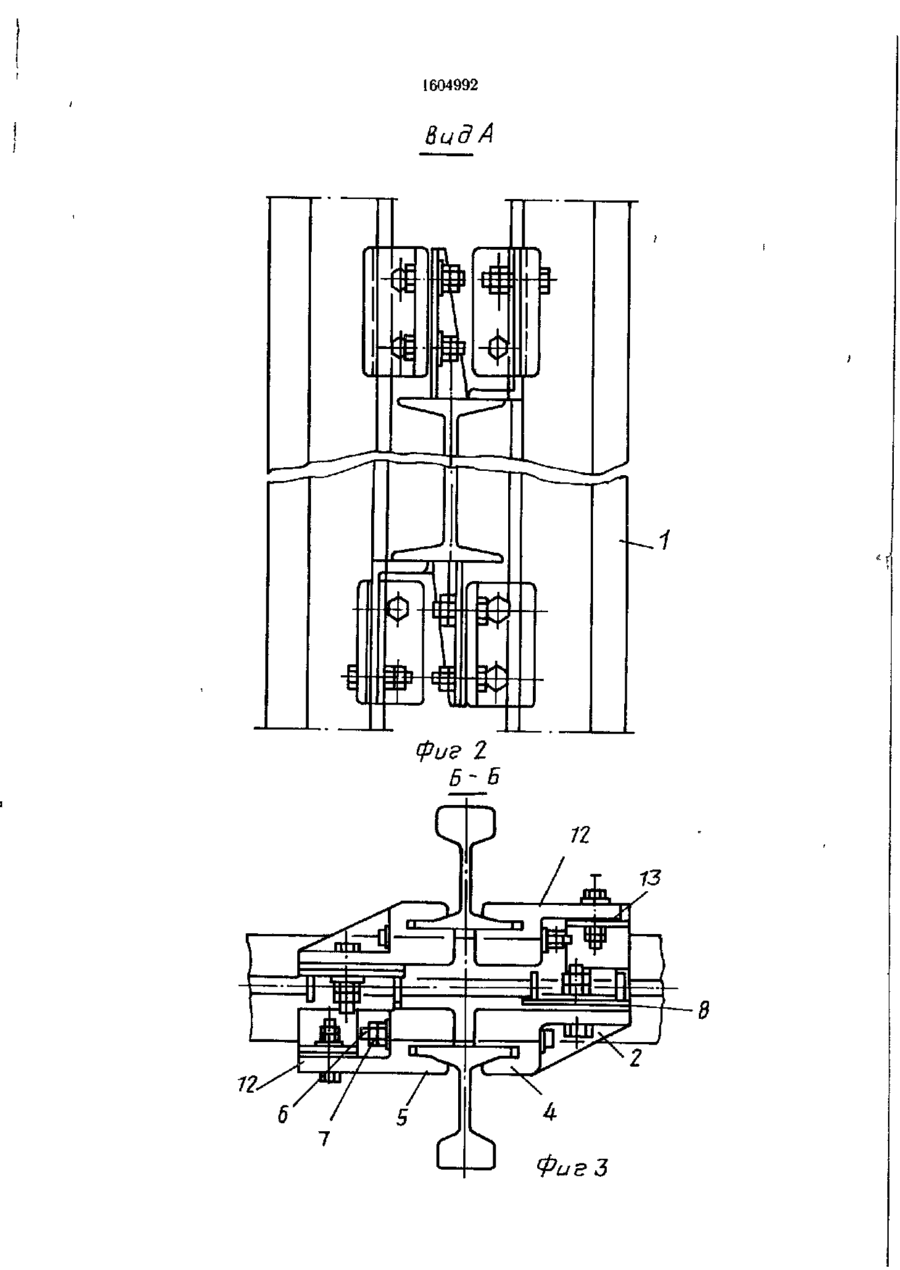

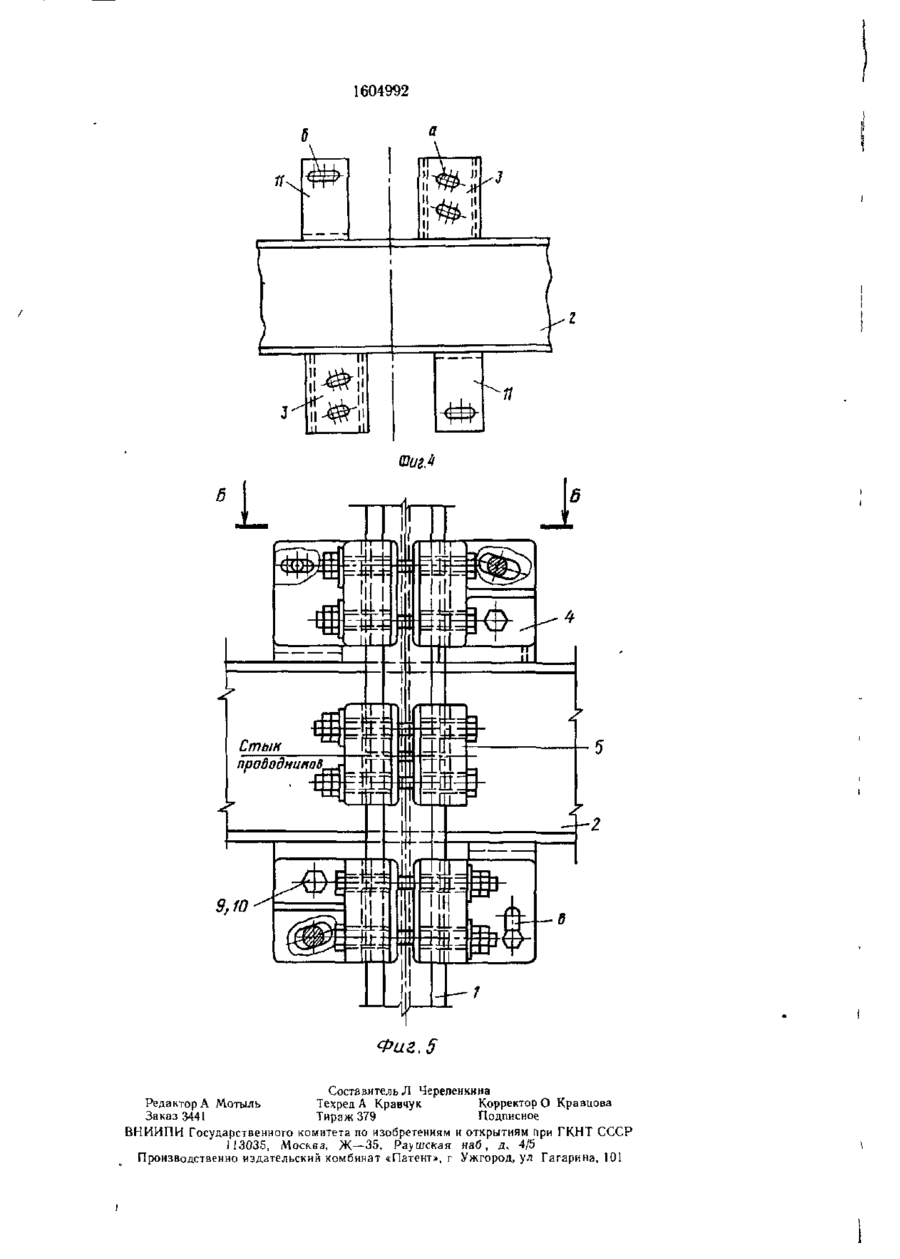

Изобретение относится к горному делу, а именно к устройствам для крепления армировок в вертикальных стволах. Цель изобретения — повышение надежности крепления проводника к расстрелу. Устройство для крепления проводников 1 состоит из приваренных к расстрелу 2 кронштейнов с наклонными в разные стороны овальными отверстиями зажимов с пятой 4. Зажимы с пятой 4 к кронштейнам крепятся болтами 9 и гайками 10. Кроме того, имеются зажимы с пятой 12, которые крепятся болтами 9 и 14, а также гайками 10 и 15. На подошву проводника 1 устанавливают два зажима с пятой 4 и два зажима с пятой 12 и производят заклинивание зажимов. 5 ил. СО СР ГО 3.W > fas.! 1604992 Изобретение относится к горному делу, фигурные пазы. В круглые отверстия в корв частности к устройствам для крепления пусе зажимов 4 и 5 вставляют болту 6 н армировок в вертикальных стволах, и являнавинчивают гайки 7 таким образом, чтобы ется усовершенствованием изобретения по соединенные зажимы 4 и 5 с тягой 12 можно авт. св. № 1320426. было свободно перемещать вдоль рельсового проводника 1. Рельсовый проводник 1 устаЦелью изобретения является повышение навливают у расстрела 2 в заданное' полонадежности крепления проводника к расжение, после чего перемещают зажимы стрелу. 4 и 5 вдоль рельсового проводника На фиг. 1 изображен узел соединения 1 до совпадения круглых отверстий в армировки ствола, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б-Б 10 пятах зажима 4 с отверстиями овальной формы а на кронштейнах 3. Далее на фиг. 1; на фиг. 4 — расстрел с кроншвставляют болты 9, навинчивают и затягитейнами; на фиг. 5 — узел стыка рельсовают гайки 10, вставляют болты 14, навинвого проводника на расстреле. чивают и затягивают гайки 15, после чего Устройство для крепления рельсовых затягивают гайки 7 болтов 6. При этом происпроводников 1 состоит из приваренных к 15 ходит заклинивание зажимов 4 и 5 на подошрасстрелу 2 кронштейнов 3 с наклонными ве рельсового проводника 1 и их дальнейв разные стороны параллельными отверсшее перемещение вдоль проводника 1 нетиями овальной формы, зажимов с пятой 4, возможно. соединяемых с рельсом І зажимами 5, стяжными болтами 6 и гайками 7. Между зажиПри действии на проводник 1 горизонмами с пятой 4 и кронштейнами 3 уста- 20 тальной силы, направленной вдоль расстрела новлены прокладки 8. Зажимы с пятой 4 2, он вместе с зажимами 4 и 5 стремится крепятся к кронштейнам 3 болтами 9 и гайпереместиться в направлении приложенной ками 10. к нему силы. При этом болты 9 стремятся перемещаться вдоль овальных отверстий a Устройство для крепления рельсовых- 25 кронштейнов 3, которые направлены под углом к оси расстрела 2 в разные стороны. проводников 1 снабжено приваренными к Вследствие этого зажимы 4 и 5 также стрерасстрелу 2 дополнительными кронштейнами мятся перемещаться вдоль проводников 1, 11 с отверстием овальной формы б, расчто невозможно. Перемещению проводника положенным параллельно оси расстрела 2, 1 вдоль расстрела 2 препятствует также сила одними зажимами с пятой 4, соединенными с рельсом 1 другими зажимами 5, содержа- 30 трения между дополнительной пятой 12 и дополнительным кронштейном 11, возникающими пяту 12 с отверстием овальной формы щая при затяжке гаек 15 болтов 14. в, расположенным параллельно оси проводника 1, стяжными болтами 6 и гайками 7. Между зажимами с пятой 4 и кронштейФормула изобретения нами 3, а также между дополнительной пятой 12 зажима 5 и дополнительными Узел соединения армировки ствола по кронштейнами 11 установлены прокладки 8 и 35 авт. св. № 1320426, отличающийся тем, что, 13. Зажимы с пятой 4 и зажимы 5 с дополс целью повышения надежности крепления нительной пятой 12 крепятся к кронштейпроводника к расстрелу, он снабжен двумя нам 3 и 11 болтами 9 и 14, гайками 10 и 15. дополнительными кронштейнами, закрепленЗажимы 4 и 5 выполнены с вырезами по ными на верхней и нижней частях расстрела 4 0 форме подошвы проводника 1. по разные стороны от оси проводника и выЗакрепление проводников 1 к расстрелу полненными с овальным отверстием с боль2 производят следующим образом. шой осью, параллельной оси расстрела, при На подошву рельсового проводника 1 этом другой из зажимов каждой пары изгоустанавливают два зажима с пятой 4 и два товлен с пятой, выполненной с овальным зажима 5 с пятой 12 таким образом, чтобы 45 отверстием с большой осью, параллельной подошва рельсового проводника 1 вошла в оси проводника. 1604992 Вид А 7 1604992 її 'It Фиг. 5 Составитель Л Череленкина Редактор А Мотыль Техред А Кравчук Корректор О Кравцова Заказ 3441 Тираж 379 Подписное В Н И И П И Государственного комитета по изобретениям и открытиям при Г К Н Т СССР 113035, Москва, Ж—35, Раушская наб, д, 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
