Спосіб чистки зумпфа головного ствола

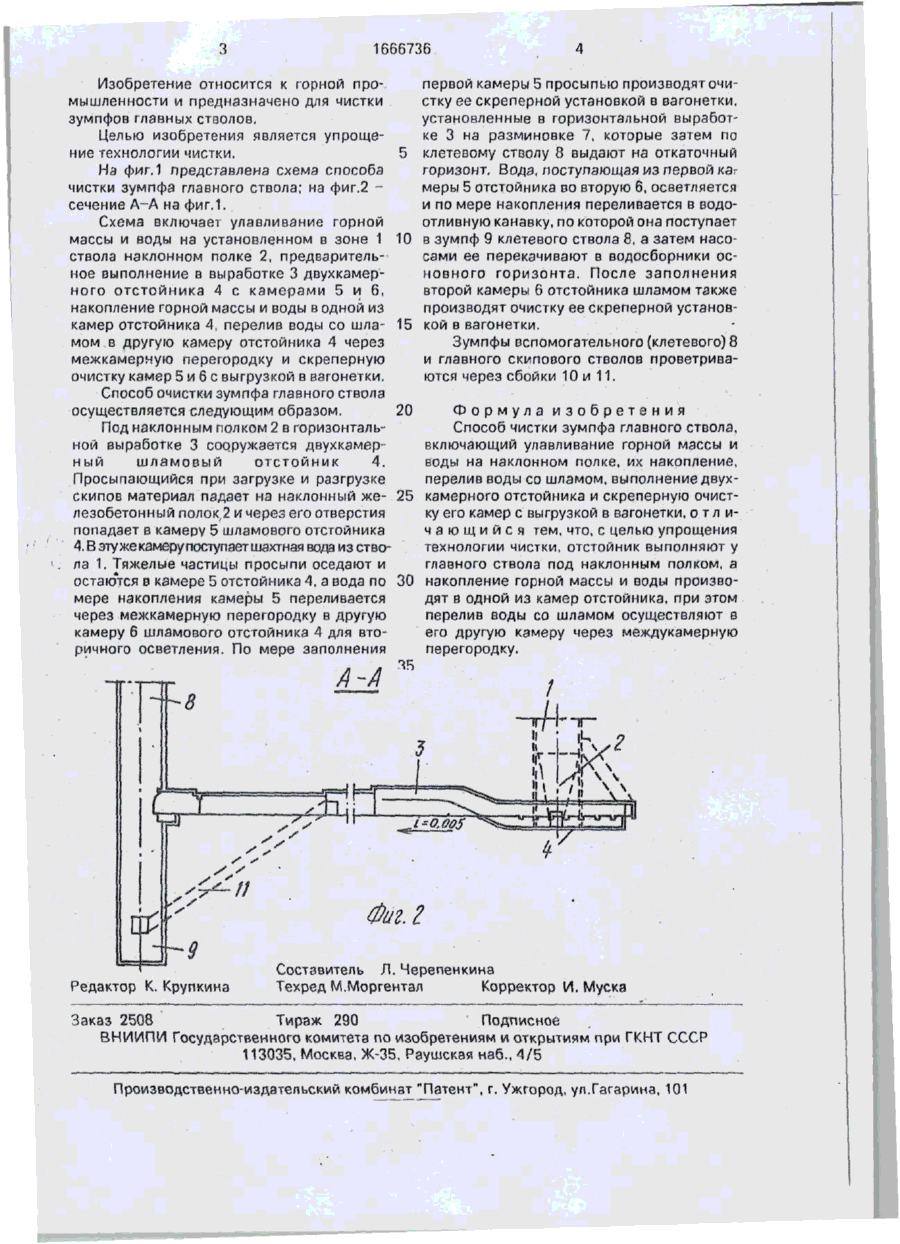

Изобретение относится к горной промышленности. Цель изобретения - упрощение технологии чистки. Чистку производят посредством предварительного выполнения в выработке 3 у главного ствола в зоне 1 под наклонным полком отстойника 4 с камерами 5 и 6. В одной из них производят накопление горной массы и воды, уловленных на полке. Вода со шлаком переливается через межкамерную перегородку в другую камеру отстойника 4. В камерах 5 и 6 производят скреперную очистку с выгрузкой в вагонетки на разминовке 7, которые по стволу 8 выдают вверх. Осветленная вода попадает в зумпф. Проветривание осуществляют через сбойки 10 и 11.2 ип. (54) СПОСОБ ЧИСТКИ ЗУМПФА ГЛАВНОЮСТВОЛА А Ю Фаг I ?*»*• ч (Л С 1666736 Изобретение относится к горной промышленности и предназначено для чистки зумпфов главных стволов. Целью изобретения является упрощение технологии чистки. 5 На фиг.1 представлена схема способа чистки зумпфа главного ствола; на фиг.2 сечение А-А на фиг.1. Схема включает улавливание горной массы и воды на установленном в зоне 1 10 ствола наклонном полке 2, предварительное выполнение в выработке 3 двухкамерного отстойника А с камерами 5 и 6, накопление горной массы и воды в одной из камер отстойника 4, перелив воды со шла- 15 мом в другую камеру отстойника 4 через межкамерную перегородку и скреперную очистку камер 5 и 6 с выгрузкой в вагонетки. Способ очистки зумпфа главного ствола осуществляется следующим образом. 20 Под наклонным полком 2 в горизонтальной выработке 3 сооружается двухкамерный шламовый отстойник 4. Просыпающийся при загрузке и разгрузке скипов материал падзет на наклонный же- 25 лезобетонный полок 2 и через его отверстия попадает в камеру 5 шламового отстойника 4. В эту же камеру поступает шахтная вода из ствола 1. Тяжелые частицы просыпи оседают и остаются в камере 5 отстойника 4, а вода по 30 мере накопления камеры 5 переливается через межкамерную перегородку в другую камеру 6 шламового отстойника 4 для вторичного осветления. По мере заполнения первой камеры 5 просыпью производят очистку ее скреперной установкой в вагонетки, установленные в горизонтальной выработке 3 на разминовке 7, которые затем по клетевому стволу 8 выдают на откаточный горизонт. Вода, поступающая из первой кат меры 5 отстойника во вторую 6, осветляется и по мере накопления переливается в водоотливную канавку, по которой она поступает в зумпф 9 клетевого ствола 8, а затем насосами ее перекачивают в водосборники основного горизонта. После заполнения второй камеры 6 отстойника шламом также производят очистку ее скреперной установкой в вагонетки. Зумпфы вспомогательного (клетевого) 8 и главного скипового стволов проветриваются через сбойки 10 и 11. Формула изобретения Способ чистки зумпфа главного ствола, включающий улавливание горной массы и воды на наклонном полке, их накопление, перелив воды со шламом, выполнение двухкамерного отстойника и скреперную очистку его камер с выгрузкой в вагонетки, о т л и ч а ю щ и й с я тем, что, с целью упрощения технологии чистки, отстойник выполняют у главного ствола под наклонным полком, а накопление горной массы и воды производят в одной из камер отстойника, при этом перелив воды со шламом осуществляют в его другую камеру через междукамерную перегородку. Фиг. г Редактор К. Крупкинэ Составитель Л. Черепенкина Техред М.Моргентал Корректор И. Муска Заказ 2508 Тираж 290 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издатепьский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
