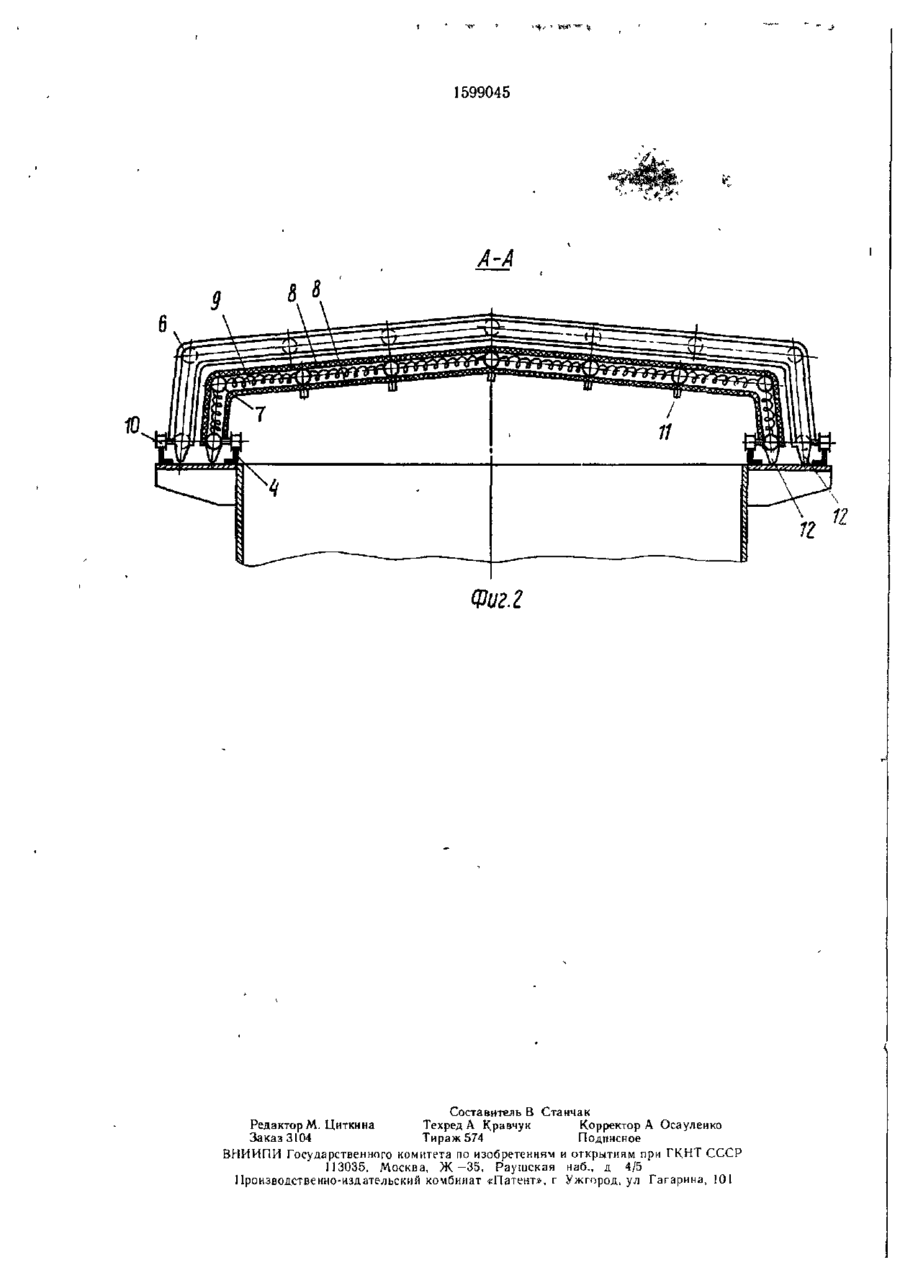

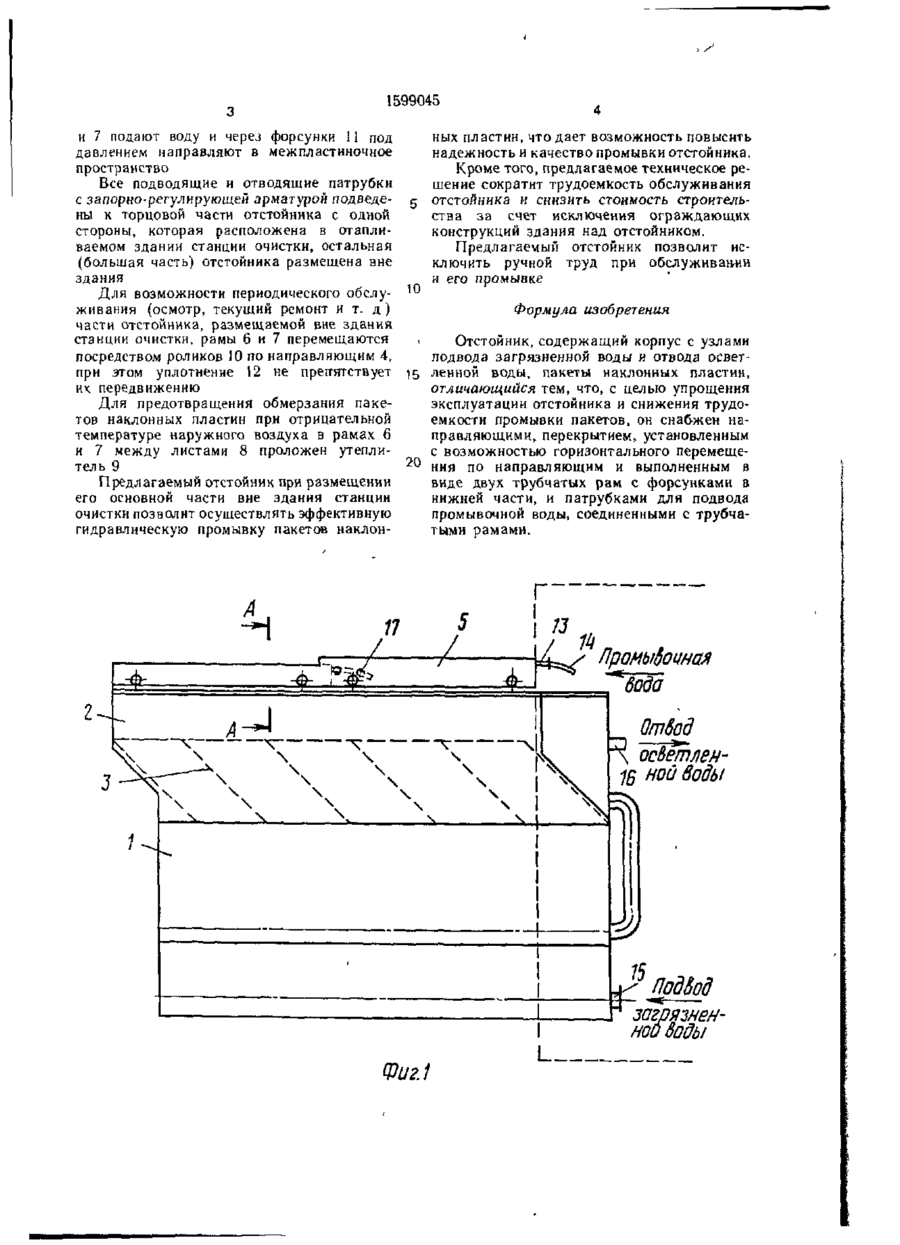

Изобретение относится к очистке сточных вод, в частности к устройствам для про мывки пакетов наклонных пластин, может быть использовано для обработки как промышленных, так и бытовых сточных вод и позволяет упростить эксплуатацию отстойника за счет снижения трудоемкости промывки. Отстойник содержит корпус, камеру осветления с установленными в ней пакетами наклонных пластин, направляющие перекрытие, выполненное в виде трубчатых рам с листами, между которыми проложен утеплитель, роликов, форсунок, расположенных в нижней части рам, и уплотнений. На трубчатых рамах установлены патрубки ,со шлангами для подвода промывочной воды Отстойник позволяет осуществить эффект нвную промывку пакетов наклонных пластин. 2 ил Изобретение относится к очистке сточных вод, в частности к устройствам для промывки пакетов наклонных пластин, и может быть использовано для обработки как промышленных, так и бытовых сточных вод Целью изобретения является упрощение эксплуатации отстойника и снижение трудоемкости промывки пакетов наклонных пластин. На фиг. 1 изображен отстойник, общий вид; на фиг 2 — разрез А-А на фиг 1. Отстойник сддержит корпус I, камеру 2 осветления с установленными в ней пакетами наклонных пластин 3, направляющие 4, расположенные на отстойнике вдоль камеры осветления, перекрытие 5, выполненное в виде трубчатых рам 6 и 7 с листами 8, между которыми проложен утеплитель 9, роликов 10, форсунок 11, расположенных в нижней части рам 6 и 7, и уплотнений 12. На трубчатых рамах установлены патрубки 13 со шлангами 14 Отстойник оборудован патрубком 15 подвода загрязненной воды и патрубком і б отвода осветленной воды. Отстойник работает следующим образом. Загрязненная вода по подводящему патрубку 15 поступает в камеру 2 осветления и проходит снизу вверх по наклонным пластинам 3, после чего осветленная вода направляется в отводящий патрубок 16, а осадок сползает по наклонным пластинам ениз в систему отвода осадка. При перемещении осадка по наклонным пластинам 3 часть его, особенно при наличии в воде примеси нефтепродуктов, оседает на пластинах, и по мере накопления загрязнений необходима очистка их путем промывки водой Для осуществления процесса промывки пакетов наклонных пластин 3 через шланги 14 и патрубки ІЗ в трубчатые рамы 6 W fc_ 1599045 и 7 подают воду и через форсунки 11 под ных пластин, что дает возможность повысить давлением направляют в межпластиночное надежность и качество промывки отстойника. пространство Кроме того, предлагаемое техническое реВсе подводящие и отводяшие патрубки шение сократит трудоемкость обслуживания с запорно-регулирующей арматурой подведе- 5 отстойника и снизить стоимость строительны к торцовой части отстойника с одной ства за счет исключения ограждающих стороны, которая расположена в отапликонструкций здания над отстойником. ваемом здании станции очистки, остальная Предлагаемый отстойник позволит ис(большая часть) отстойника размешена вне ключить ручной труд при обслуживании здания и его промывке Для возможности периодического обслу- 10 живания (осмотр, текущий ремонт и т. д ) Формула изобретения части отстойника, размещаемой вне зданий станции очистки, рамы б и 7 перемещаются і Отстойник, содержащий корпус с узлами посредством роликов 10 по направляющим 4, подвода загрязненной воды и отвода осветпри этом уплотнение 12 не препятствует 15 ленной воды, пакеты наклонных пластин, и\ передвижению отличающийся тем, что, с целью упрощения Для предотвращения обмерзания пакеэксплуатации отстойника и снижения трудотов наклонных пластин при отрицательной емкости промывки пакетов, он снабжен натемпературе наружного воздуха в рамах б правляющими, перекрытием, установленным и 7 между листами 8 проложен утеплис возможностью горизонтального перемеще20 ния по направляющим и выполненным в тель 9 Предлагаемый отстойник при размещении виде двух трубчатых рам с форсунками а его основной части вне здания станции нижней части, и патрубками для подвода очистки позволит осуществлять эффективную промывочной воды, соединенными с трубчагидравлическую промывку пакетов наклонтыми рамами. Промыбоцная вода N
