Ущільнювальний клапан завантажувального пристрою доменної печі

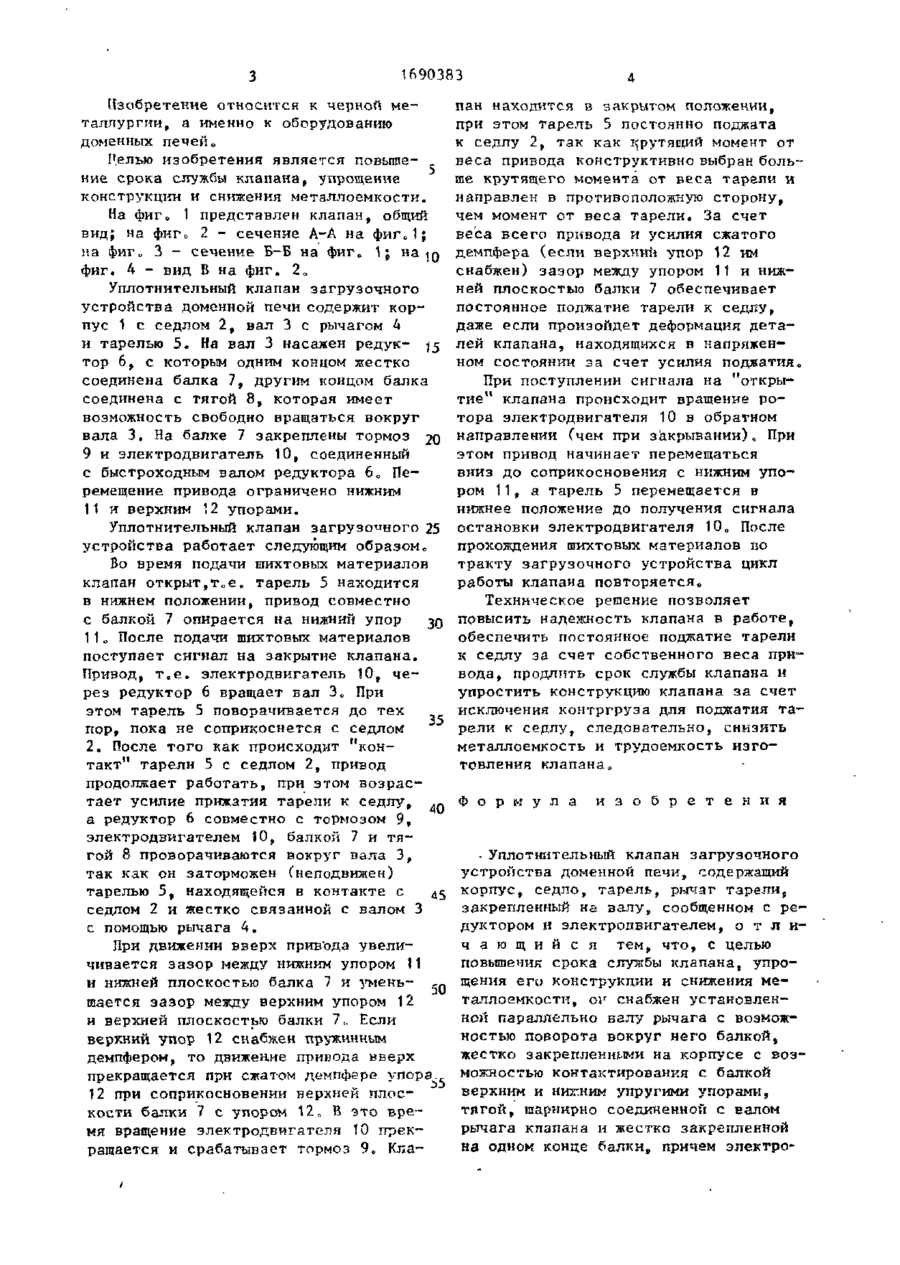

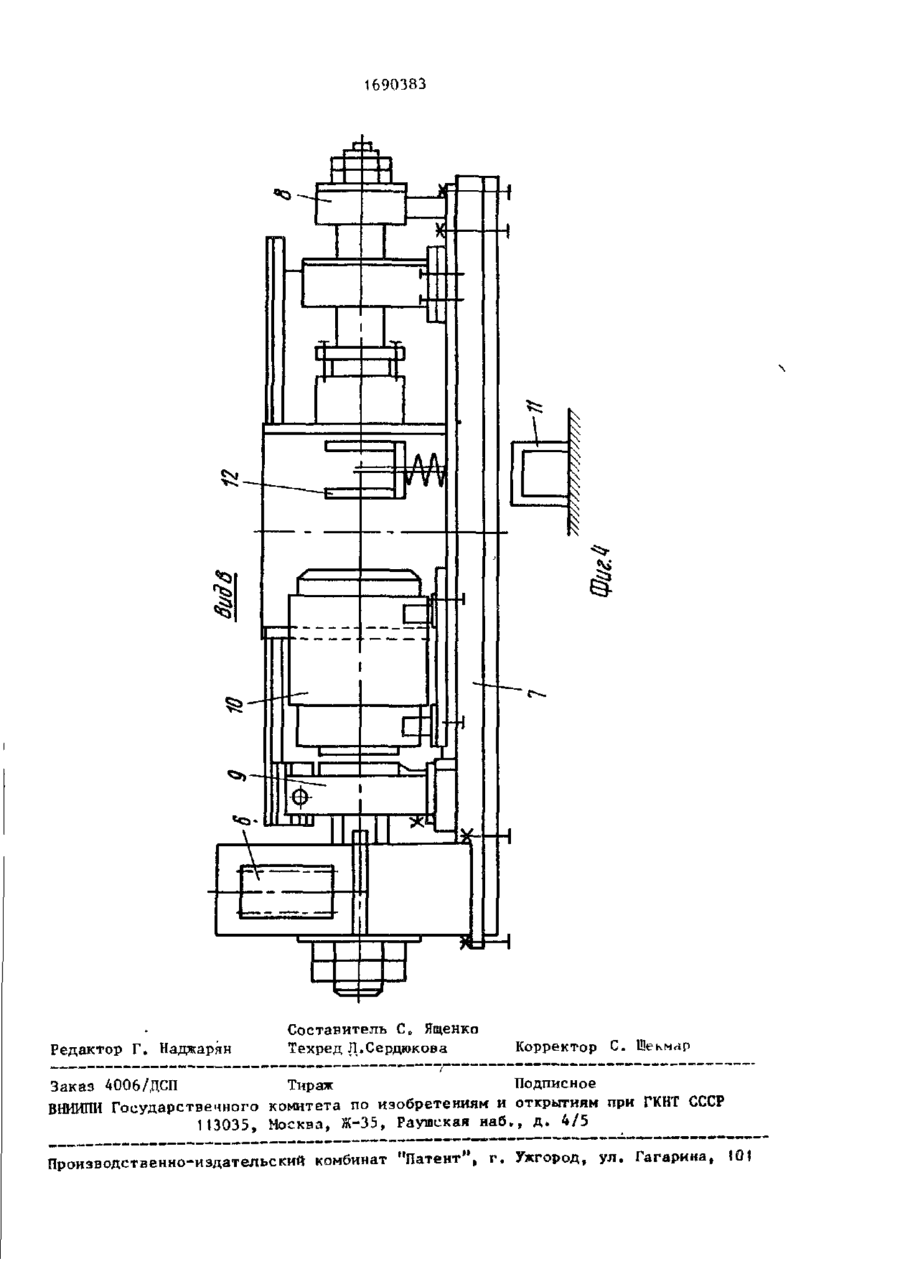

Н< СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК )5 со С 21 В / / 1 8 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4708098/02 (22) 19.06.89 (71) Производственное объединение "Азовмаш" (72) II.М, Пеклич, В.И. Апостолов, Г„И. Скорый и ВОЯ„ Зайка (53) 669.162.215(088.8) (56) Авторское свидетельство СССР К 522236, кл. С 21 В 7/18, 1975„ * (54) УПЛОТНИТЕЛЬРЫЙ КЛАПАН ЗАГРУЗОЧНОГО УСТРОЙСТВА ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к доменному производству и может применяться в загрузочных устройствах доменных Фигї 41-91 печей Цель изобретения - повышение срока службы клапана, упрощение его конструкции и снижение металлоемкости При закрытии клапана после контакта тарели 5 с седлом 2 балка 7 с закрепленными на ней редуктором 6, тормозом 9, электродвигателем 10 и тягой 8 поворачиваются вокруг вала 3 до упора. При этом тарель 5 поджата к седлу 2 усилием от веса всех элементов привода. Поджатие гарели к седлу за счет весі привода позволяет продлить срек службы клапача, упростить конструкцию^ снизить металлоемкость клапанаu А ил. г 1690383 Еїзобретение относится к черной металлургии, а именно к оборудованию доменных печей о Целью изобретения является повышение срока службы клапана, упрощение конструкции и снижения металлоемкости. На фиг о 1 представлен клапан, общий вид; на фиг с 2 - сечение А-А на фиг о 1; на фиг„ 3 - сечение Б-Б на фиг о 1$ наJQ фиг. 4 - вид В на фиг. 2а Уплотнительный клапан загрузочного устройства доменной печи содержит корпус 1 с седлом 2, вал 3 с рычагом U и тарелью 5. На вал 3 насажен редук- j^ тор 6, с которым одним концом жестко соединена балка 7, другим концом балка соединена с тягой 8, которая имеет возможность свободно вращаться вокруг вала 3. На балке 7 закреплены тормоз 20 9 и электродвигатель 10, соединенный с быстроходным валом редуктора 6 О Перемещение привода ограничено нижним 11 и верхним \2 упорами. Уплотнительный клапан загрузочного 25 устройства работает следующим образом. Во время подачи шихтовых материалов клапан открыт,т о е. тарель 5 находится в нижнем положении, привод совместно с балкой 7 опирается на нижний упор зо 11 о После подачи шихтовых материалов поступает сигнал на закрытие клапана. Привод, т„е. электродвигатель 10, через редуктор 6 вращает вал 3„ При этом тарель 5 поворачивается до тех 35 пор, пока не соприкоснется с седлом 2. После того как происходит "контакт" тарели 5 с седлом 2, привод продолжает работать, при этом возрастает усилие прижатия тарели к седлу, ,„ а редуктор 6 совместно с тормозом 9, электродвигателем 10, балкой 7 и тягой 8 проворачиваются вокруг вала 3, так как он заторможен (неподвижен) тарелью 5, находящейся в контакте с &5 седлом 2 и жестко связанной с валом 3 с помощью рычага 4. При движении вверх привода увеличивается зазор между нижним упором 11 и нижней плоскостью балка 7 и умень- 5 0 шается зазор между верхним упором 12 и верхней плоскостью балки 7,. Если верхний упор 12 снабжен пружинным демпфером, то движение привода вверх прекращается при сжатом демпфере упора-. 12 при соприкосновении верхней плоскости балки 7 с упором Мп В это время вращение электродвигателя 10 прекращается и срабатывает тормоз 9 Е Кла пан находится в закрытом положении, при этом тарель 5 постоянно поджата к седлу 2, так как крутящий момент от веса привода конструктивно выбран больше крутящего момента от веса тарепи и направлен в противоположную сторону, чем момент от веса тарели. За счет веса всего привода и усилия сжатого демпфера (если верхний упор 12 им снабжен) зазор между упором 11 и нижней плоскостью балки 7 обеспечивает постоянное поджатие тарели к седлу, даже если произойдет деформация деталей клапана, находящихся в напряженном состоянии за счет усилия поджатияо При поступлении сигнала на "открытие" клапана происходит вращение ротора электродвигателя 10 в обратном направлении (чем при закрывании) о При этом привод начинает перемещаться вниз до соприкосновения с нижним упором 11, а тарель 5 перемещается в нижнее положение до получения сигнала остановки электродвигателя 10„ После прохождения шихтовых материалов но тракту загрузочного устройства цикл работы клапана повторяетсяо Техническое решение позволяет повысить надежность клапана в работе, обеспечить постоянное поджатие тарели к седлу за счет собственного веса привода, продлить срок службы клапана и упростить конструкцию клапана за счет исключения контргруза для поджатия тарели к седлу, следовательно, снизить металлоемкость и трудоемкость изготовления клапанао о р м у л и з о б р е т е н и я • Уплотнительный клапан загрузочного устройства доменной печи, содержащий корпус, седло, тарель, рычаг тарели, закрепленный на залу, сообщенном с редуктором и электродвигателем, о т л и ч а ю щ и й с я тем, что, с целью повышения срока службы клапана, упрощения его конструкции и снижения металлоемкости, о1* снабжен установленной параллельно валу рычага с возможностью поворота вокруг него балкой, жестко закрепленными на корпусе с возможностью контактирования с балкой верхним и нигним упругими упорами, тягой, шарнкрно соединенной с валом рычага клапана и жестко закрепленной на одном конце балки, причем электро 5 1690384 двигатель и редуктор жестко іакреплены на другом копне банки, а выходной ьал редуктора выполнен рычага Z 5 5-5 ЩигЗ С П ЗЛОМ 1690383 Редактор Г. Наджарян Составитель Со Ященко Техред Л.Сердюкова Корректор С. Иекмар Заказ 4006/ДСП Тираж Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб,, д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
