Насіннєрушка

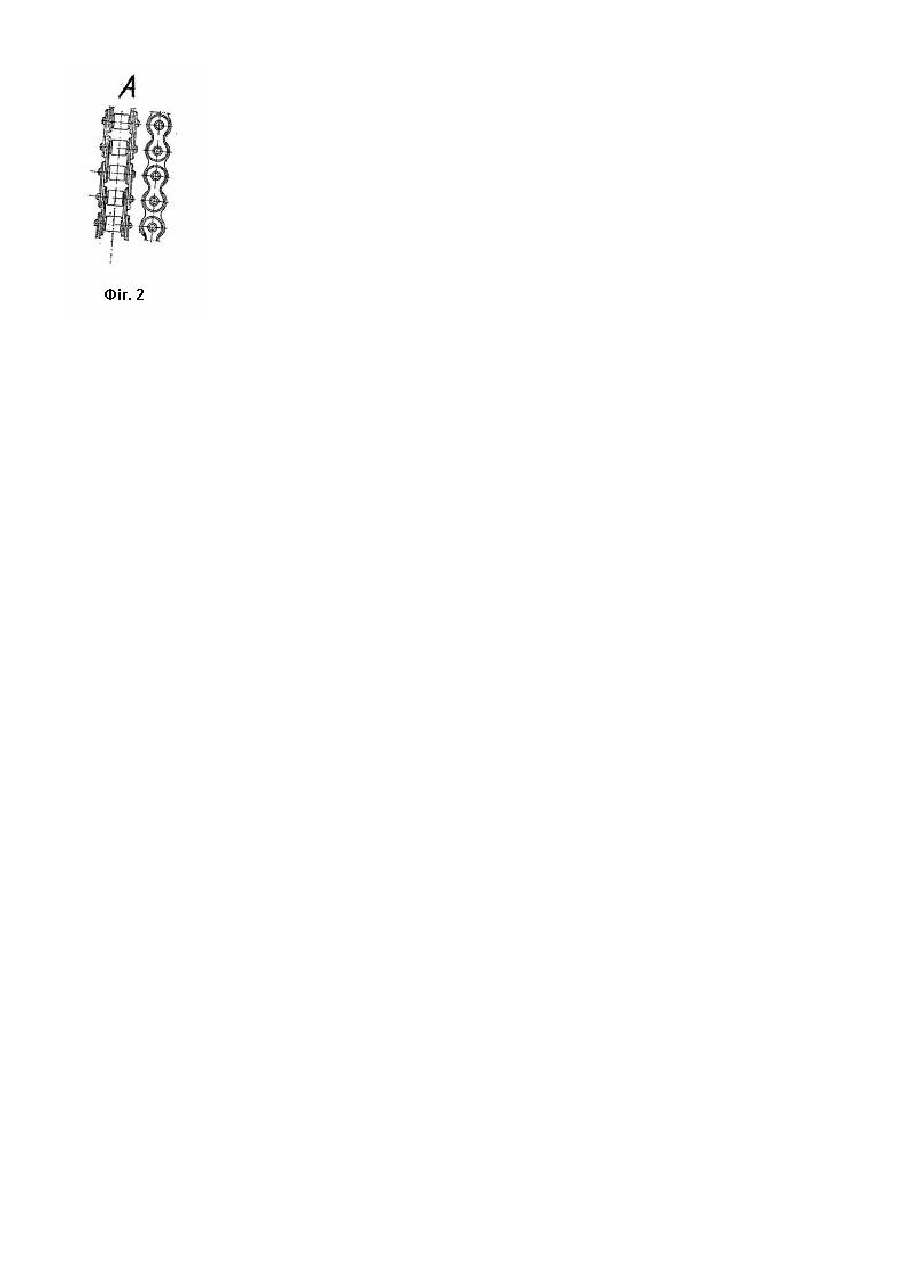

Корисна модель відноситься до галузі аграрного виробництва та аграрного машинобудування і може бути застосована у машинах для виробництва нерафінованої соняшникової олії. Відомий комплект обладнання для виробництва соняшникової олії КПМ-400 укомплектований насіннєрушкою, яка включає раму з кожухом, що містить завантажувальний люк в нижній частині якого встановлений живильний валець. Ротор на кінцях якого кріпляться пластини взаємодіє ними декою кожуха. Під вивантажувальною горловиною кожуха розміщено решето з піддоном. Решето приводиться в рух за допомогою кривошипношатунного механізму і має підвіску у вигляді сталевої пластини. [Дацишин О.В. Машини та обладнання переробних виробництв. Підручник - К., «Вища школа» 2005р. - 159с.] Недоліком в роботі насіннєрушки є те, що сталева пластина, яка утримує решето у рухомому стані не витримує тривалих динамічних навантажень, які виникають при зворотно-поступальному русі кривошипношатунного механізму його приводу і часто виходить з ладу. А це впливає на продуктивність переробної лінії в цілому. Адже при поломці пластини зупиняється вся лінія, охолоджуються жаровні, прес і щоб запустити лінію після заміни пластини необхідно попередньо нагріти жаровні та прес до температури 80°-100°, а це додаткові витрати енергоносіїв. Корисною моделлю ставиться завдання підвищення надійності та довговічності підвіски, яка утримує решето в робочому стані. Поставлене корисною моделлю завдання досягається тим, що у насіннєрушці, що містить раму з встановленим на ній кожухом із завантажувальним люком, в нижній частині якого встановлений живильний валець, та деку із взаємодією з пластинами ротора, решето з піддоном і кріпленням та приводом від кривошипношатунного механізму, а також лоток для відводу лузги, згідно корисній моделі підвіска решета виконана у вигляді однорядного роликового ланцюга один кінець якого закріплено до рами, а другий до піддону решета. На Фіг.1 показано схему насіннєрушки, вид збоку, на Фіг.2 - ланцюг кріплення решета в робочому стані. Складається насіннєрушка (Фіг.1) з рами 1, кожуха 2, завантажувального люка 3, живильного вальця 4, ротора 5, пластин ротора 6, деки 7, решета 8, піддона решета 9, кривошипно-шатунного механізму приводу в рух решета 10, однорядного ланцюга, що утримує реше то в робочому стані 11, лотка 12. Працює насіннєрушка таким чином. Насіння соняшника подається норією (на схемі не показано) у завантажувальний люк 3, проходить через вальці 4, захоплюється пластинами 6 ротора 5, і передається на деку 7, де відбувається шеретування насіння на ядро і лушпиння, самопливно через кожух ядро і лушпиння попадають на решето 8, яке знаходиться в робочому стані, постійно здійснюючи зворотно-поступальні рухи за допомогою кривошипно-шатунного механізму 10, з однієї сторони та однорядного ланцюга 11, з іншої. На решеті ядро соняшникового насіння проходить через отвори і потрапляє на піддон 9, далі по лотку 12 спрямовується на переробку. Завдяки заміні сталевої пластини на однорядний ланцюг, що утримує решето в робочому стані, домагаємося надійності і довговічності в роботі насіннєрушки, економії матеріальних і енергетичних ресурсів.
