Спосіб ласко обрушування олійного насіння та насіннєрушка ласко

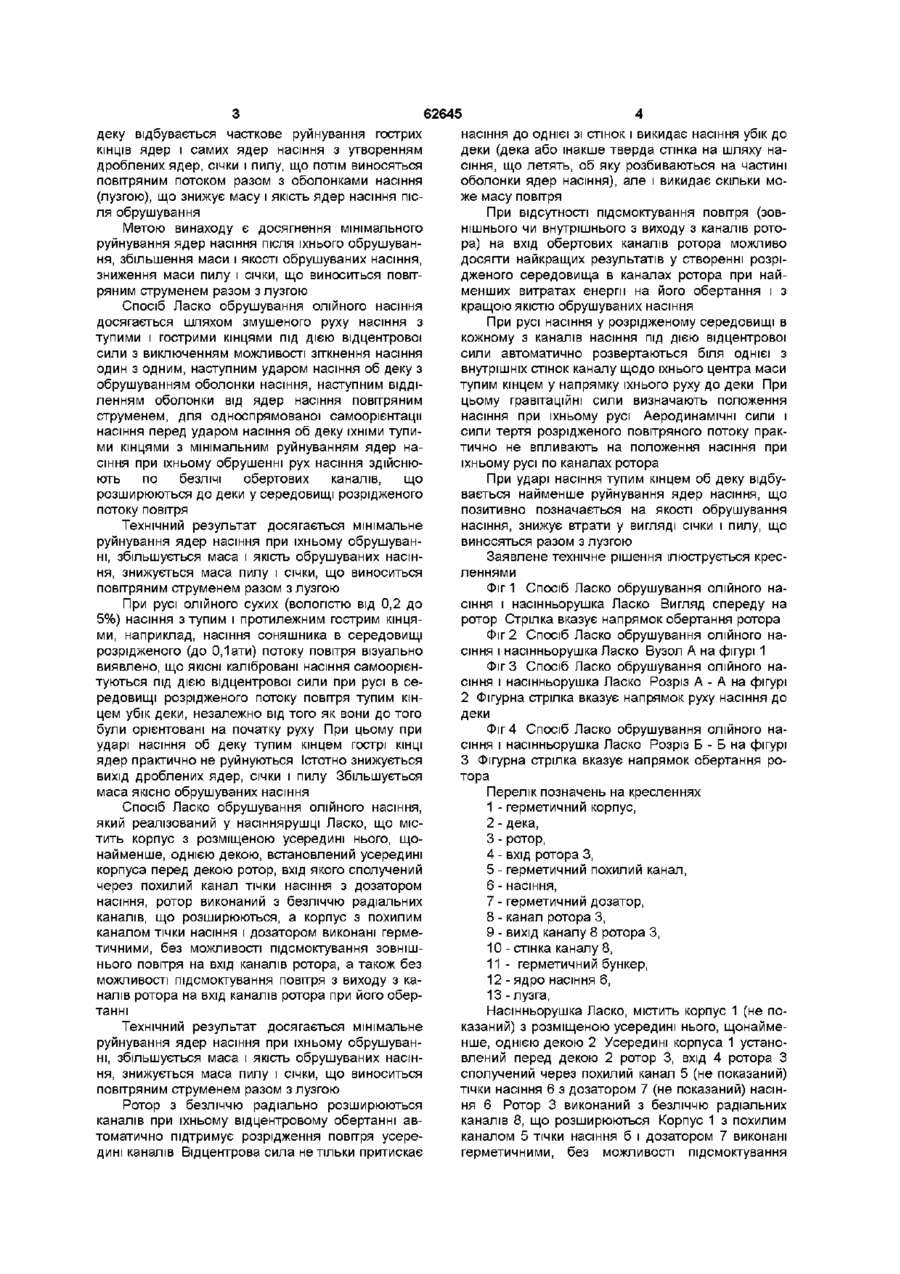

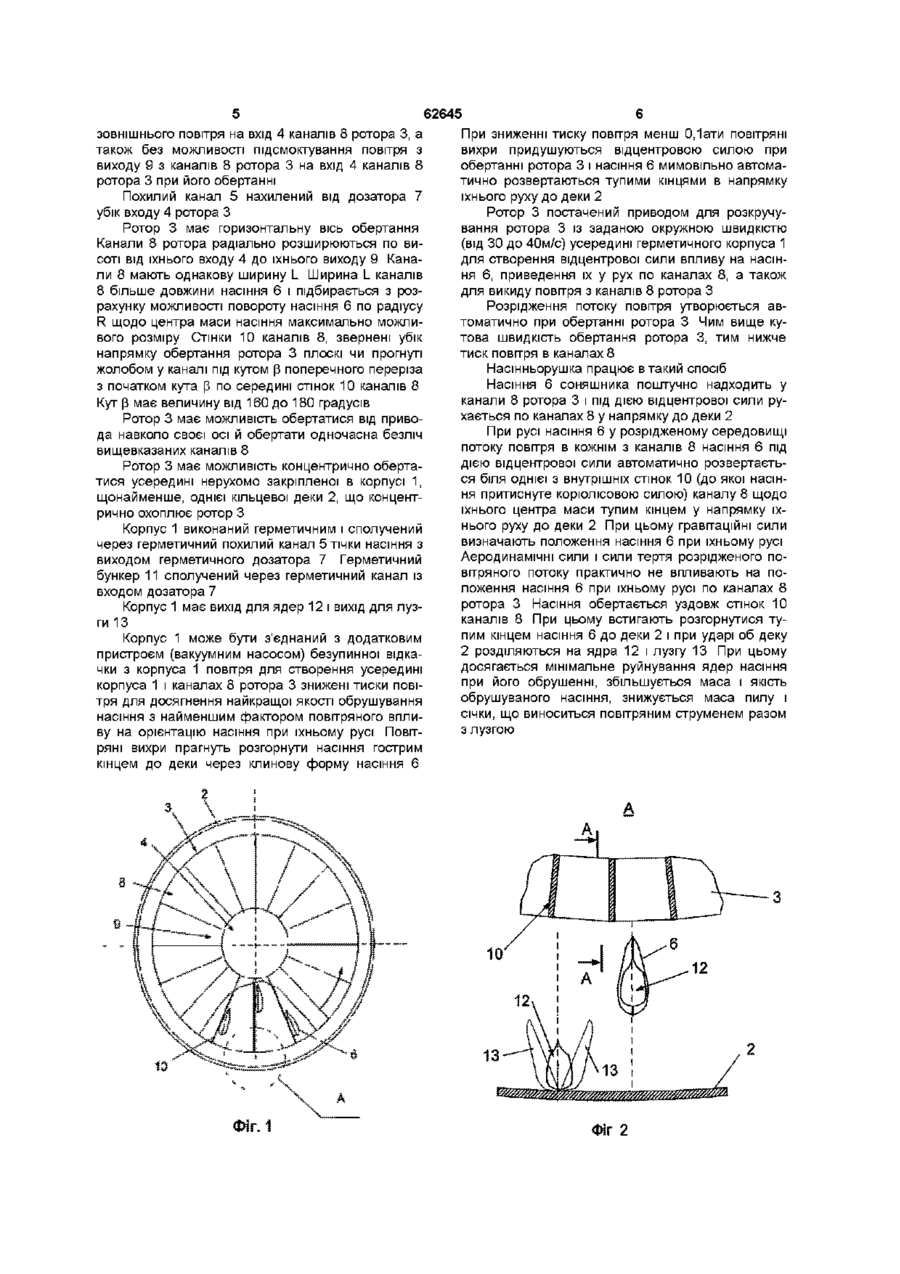

1 Спосіб обрушування олійного насіння шляхом забезпечення змушеного переміщення насінин з тупими і гострими кінцями під дією відцентрової сили з виключенням можливості зіткнення насінин одна з одною, наступного удару насінин об деку з обрушуванням оболонки насінин, наступного відділення оболонки від ядер насінин повітряним струменем, який відрізняється тим, що для односпрямованої самоорієнтацм насінин перед ударом об деку їхніми тупими кінцями з мінімаль ним руйнуванням ядер насінин при їхньому обрушенні переміщення насіння здійснюють по безлічі обертових каналів, що розширюються до деки у середовищі розрідженого потоку повітря 2 Насіннєрушка, що містить корпус з розміщеною усередині нього, щонайменше, однією декою, встановлений усередині корпуса перед декою ротор, вхід якого сполучений через похилий канал жолоба насіння з дозатором насіння, яка відрізняється тим, що ротор виконаний з безліччю радіальних каналів, що розширюються, а корпус з похилим каналом жолоба насіння і дозатором виконані герметичними, без можливості підсмоктування зовнішнього повітря на вхід каналів ротора, а також без можливості підсмоктування повітря з виходу з каналів ротора на вхід каналів ротора при його обертанні Винахід відноситься до способів і пристроїв для промислового обрушування олійного насіння, переважно соняшника, і може бути використаний в кондитерській, масложировій, харчовій, зернопереробній галузях промисловості, сільському чи фермерському господарствах Відомий спосіб обрушування олійного насіння, реалізований в пристрої «Насінньорушка Іхно» (див Опис до патенту на винахід України №3344 кл В02ВЗ/00 Опубл 27 12 1994р Промислова власність Офіційний бюлетень №6-1), шляхом змушеного руху насіння з тупими і гострими кінцями під дією відцентрової сили з виключенням можливості зіткнення насіння один з одним, наступним ударом насіння об деку з обрушуванням оболонки насіння, наступним відділенням оболонки від ядер насіння повітряним струменем Насінньорушка Іхно містить корпус з розміщеною усередині нього, щонайменше, однією декою, встановлений усередині корпуса перед декою ротор, вхід якого сполучений через похилий канал тічки насіння з дозатором насіння Ротор у відомому пристрої виконаний у вигляді вала, із закріпленим на ньому розподільником з обоймами з радіальних жолобів Жолоби мають по середині подовжні поглиб лення, у які вдавлюються насіння під дією відцентрової сили при обертанні ротора Насіння з розподільника надходе у кожен жолоб і укладається в поглиблення жолобів гострим або тупим кінцем до деки Відомий спосіб обрушування олійного насіння і пристрій, що його реалізує, припускає двонаправлене положення насіння при їхньому русі по безлічі жолобів або тупим або гострим кінцем до деки Насіння послідовно одне за одним вимушено рухається одночасно по кожному з жолобів під дією зовнішньої відцентрової сили в радіальному напрямку При цьому корюлісова сила притискає насіння до дна жолоба Форма жолоба обумовлює орієнтацію насіння або тупим або гострим кінцем до деки Спосіб виключає можливість зіткнення насіння один з одним і забезпечує максимальну можливість їхнього удару об деку тупим чи гострим кінцями При цьому ядра насіння при ударі об деку діють подібно клину усередині оболонки насіння і розколюють оболонку насіння Повітряні струмені, що утворюються обертовими обоймами жолобів, відокремлюють оболонку насіння від ядер, які відокремлюються у вільному падінні Однак, при ударі насіння гострими кінцями об ю (О (О 62645 насіння до однієї зі стінок і викидає насіння убік до деки (дека або інакше тверда стінка на шляху насіння, що летять, об яку розбиваються на частині оболонки ядер насіння), але і викидає скільки може масу повітря При відсутності підсмоктування повітря (зовнішнього чи внутрішнього з виходу з каналів ротора) на вхід обертових каналів ротора можливо досягти найкращих результатів у створенні розрідженого середовища в каналах ротора при найменших витратах енергії на його обертання і з кращою якістю обрушуваних насіння При русі насіння у розрідженому середовищі в кожному з каналів насіння під дією відцентрової сили автоматично розвертаються біля однієї з внутрішніх стінок каналу щодо їхнього центра маси тупим кінцем у напрямку їхнього руху до деки При цьому гравітаційні сили визначають положення насіння при їхньому русі Аеродинамічні сили і сили тертя розрідженого повітряного потоку практично не впливають на положення насіння при їхньому русі по каналах ротора При ударі насіння тупим кінцем об деку відбувається найменше руйнування ядер насіння, що позитивно позначається на якості обрушування насіння, знижує втрати у вигляді січки і пилу, що Технічний результат досягається мінімальне виносяться разом з лузгою руйнування ядер насіння при їхньому обрушуванні, збільшується маса і якість обрушуваних насінЗаявлене технічне рішення ілюструється кресня, знижується маса пилу і січки, що виноситься леннями повітряним струменем разом з лузгою Фіг 1 Спосіб Ласко обрушування олійного насіння і насінньорушка Ласко Вигляд спереду на При русі олійного сухих (вологістю ВІД 0,2 до ротор Стрілка вказує напрямок обертання ротора 5%) насіння з тупим і протилежним гострим кінцями, наприклад, насіння соняшника в середовищі Фіг 2 Спосіб Ласко обрушування олійного нарозрідженого (до 0,1ати) потоку повітря візуально сіння і насінньорушка Ласко Вузол А на фігурі 1 виявлено, що ЯКІСНІ калібровані насіння самоорієнФіг 3 Спосіб Ласко обрушування олійного натуються під дією відцентрової сили при русі в сесіння і насінньорушка Ласко Розріз А - А на фігурі редовищі розрідженого потоку повітря тупим кін2 Фігурна стрілка вказує напрямок руху насіння до цем убік деки, незалежно від того як вони до того деки були орієнтовані на початку руху При цьому при Фіг 4 Спосіб Ласко обрушування олійного наударі насіння об деку тупим кінцем гострі КІНЦІ сіння і насінньорушка Ласко Розріз Б - Б на фігурі ядер практично не руйнуються Істотно знижується 3 Фігурна стрілка вказує напрямок обертання ровихід дроблених ядер, січки і пилу Збільшується тора маса якісно обрушуваних насіння Перелік позначень на кресленнях Спосіб Ласко обрушування олійного насіння, 1 - герметичний корпус, який реалізований у насіннярушці Ласко, що міс2 - дека, тить корпус з розміщеною усередині нього, що3 - ротор, найменше, однією декою, встановлений усередині 4 - вхід ротора З, корпуса перед декою ротор, вхід якого сполучений 5 - герметичний похилий канал, через похилий канал тічки насіння з дозатором 6 - насіння, насіння, ротор виконаний з безліччю радіальних 7 - герметичний дозатор, каналів, що розширюються, а корпус з похилим 8 - канал ротора З, каналом тічки насіння і дозатором виконані герме9 - вихід каналу 8 ротора З, тичними, без можливості підсмоктування зовніш10 - стінка каналу 8, нього повітря на вхід каналів ротора, а також без 11 - герметичний бункер, можливості підсмоктування повітря з виходу з ка12 - ядро насіння 6, налів ротора на вхід каналів ротора при його обер13 - лузга, танні Насінньорушка Ласко, містить корпус 1 (не показаний) з розміщеною усередині нього, щонаймеТехнічний результат досягається мінімальне нше, однією декою 2 Усередині корпуса 1 устаноруйнування ядер насіння при їхньому обрушуванвлений перед декою 2 ротор 3, вхід 4 ротора З ні, збільшується маса і якість обрушуваних насінсполучений через похилий канал 5 (не показаний) ня, знижується маса пилу і січки, що виноситься тічки насіння 6 з дозатором 7 (не показаний) насінповітряним струменем разом з лузгою ня 6 Ротор 3 виконаний з безліччю радіальних Ротор з безліччю радіально розширюються каналів 8, що розширюються Корпус 1 з похилим каналів при їхньому відцентровому обертанні авканалом 5 тічки насіння б і дозатором 7 виконані томатично підтримує розрідження повітря усерегерметичними, без можливості підсмоктування дині каналів Відцентрова сила не тільки притискає деку відбувається часткове руйнування гострих КІНЦІВ ядер і самих ядер насіння з утворенням дроблених ядер, січки і пилу, що потім виносяться повітряним потоком разом з оболонками насіння (лузгою), що знижує масу і якість ядер насіння після обрушування Метою винаходу є досягнення мінімального руйнування ядер насіння після їхнього обрушування, збільшення маси і якості обрушуваних насіння, зниження маси пилу і січки, що виноситься повітряним струменем разом з лузгою Спосіб Ласко обрушування олійного насіння досягається шляхом змушеного руху насіння з тупими і гострими кінцями під дією відцентрової сили з виключенням можливості зіткнення насіння один з одним, наступним ударом насіння об деку з обрушуванням оболонки насіння, наступним відділенням оболонки від ядер насіння повітряним струменем, для односпрямованої самоорієнтацм насіння перед ударом насіння об деку їхніми тупими кінцями з мінімальним руйнуванням ядер насіння при їхньому обрушенні рух насіння здійснюють по безлічі обертових каналів, що розширюються до деки у середовищі розрідженого потоку повітря 62645 зовнішнього повітря на вхід 4 каналів 8 ротора 3, а також без можливості підсмоктування повітря з виходу 9 з каналів 8 ротора 3 на вхід 4 каналів 8 ротора 3 при його обертанні Похилий канал 5 нахилений від дозатора 7 убік входу 4 ротора З Ротор 3 має горизонтальну вісь обертання Канали 8 ротора радіально розширюються по висоті від їхнього входу 4 до їхнього виходу 9 Канали 8 мають однакову ширину L Ширина L каналів 8 більше довжини насіння 6 і підбирається з розрахунку можливості повороту насіння 6 по радіусу R щодо центра маси насіння максимально можливого розміру Стінки 10 каналів 8, звернені убік напрямку обертання ротора 3 плоскі чи прогнуті жолобом у каналі під кутом р поперечного переріза з початком кута р по середині стінок 10 каналів 8 Кут р має величину від 160 до 180 градусів Ротор 3 має можливість обертатися від привода навколо своєї осі й обертати одночасна безліч вищевказаних каналів 8 Ротор 3 має можливість концентрично обертатися усередині нерухомо закріпленої в корпусі 1, щонайменше, однієї кільцевої деки 2, що концентрично охоплює ротор З Корпус 1 виконаний герметичним і сполучений через герметичний похилий канал 5 тічки насіння з виходом герметичного дозатора 7 Герметичний бункер 11 сполучений через герметичний канал із входом дозатора 7 Корпус 1 має вихід для ядер 12 і вихід для лузги 13 Корпус 1 може бути з'єднаний з додатковим пристроєм (вакуумним насосом) безупинної відкачки з корпуса 1 повітря для створення усередині корпуса 1 і каналах 8 ротора 3 знижені тиски повітря для досягнення найкращої якості обрушування насіння з найменшим фактором повітряного впливу на орієнтацію насіння при їхньому русі Повітряні вихри прагнуть розгорнути насіння гострим кінцем до деки через клинову форму насіння 6 При зниженні тиску повітря менш 0,1ати повітряні вихри придушуються відцентровою силою при обертанні ротора 3 і насіння 6 мимовільно автоматично розвертаються тупими кінцями в напрямку їхнього руху до деки 2 Ротор 3 постачений приводом для розкручування ротора 3 із заданою окружною швидкістю (від ЗО ДО 40М/С) усередині герметичного корпуса 1 для створення відцентрової сили впливу на насіння 6, приведення їх у рух по каналах 8, а також для викиду повітря з каналів 8 ротора З Розрідження потоку повітря утворюється автоматично при обертанні ротора 3 Чим вище кутова швидкість обертання ротора 3, тим нижче тиск повітря в каналах 8 Насінньорушка працює в такий спосіб Насіння 6 соняшника поштучно надходить у канали 8 ротора 3 і під дією відцентрової сили рухається по каналах 8 у напрямку до деки 2 При русі насіння 6 у розрідженому середовищі потоку повітря в кожнім з каналів 8 насіння 6 під дією відцентрової сили автоматично розвертається біля однієї з внутрішніх стінок 10 (до якої насіння притиснуте коріолісовою силою) каналу 8 щодо їхнього центра маси тупим кінцем у напрямку їхнього руху до деки 2 При цьому гравітаційні сили визначають положення насіння 6 при їхньому русі Аеродинамічні сили і сили тертя розрідженого повітряного потоку практично не впливають на положення насіння 6 при їхньому русі по каналах 8 ротора 3 Насіння обертається уздовж стінок 10 каналів 8 При цьому встигають розгорнутися тупим кінцем насіння 6 до деки 2 і при ударі об деку 2 розділяються на ядра 12 і лузгу 13 При цьому досягається мінімальне руйнування ядер насіння при його обрушенні, збільшується маса і якість обрушуваного насіння, знижується маса пилу і січки, що виноситься повітряним струменем разом 3 лузгою ФІГ 2 62645 Б~Б А-А 4 10 -A Б Фіг. 4 Фіг. З Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
