Низьковольтний плавкий запобіжник

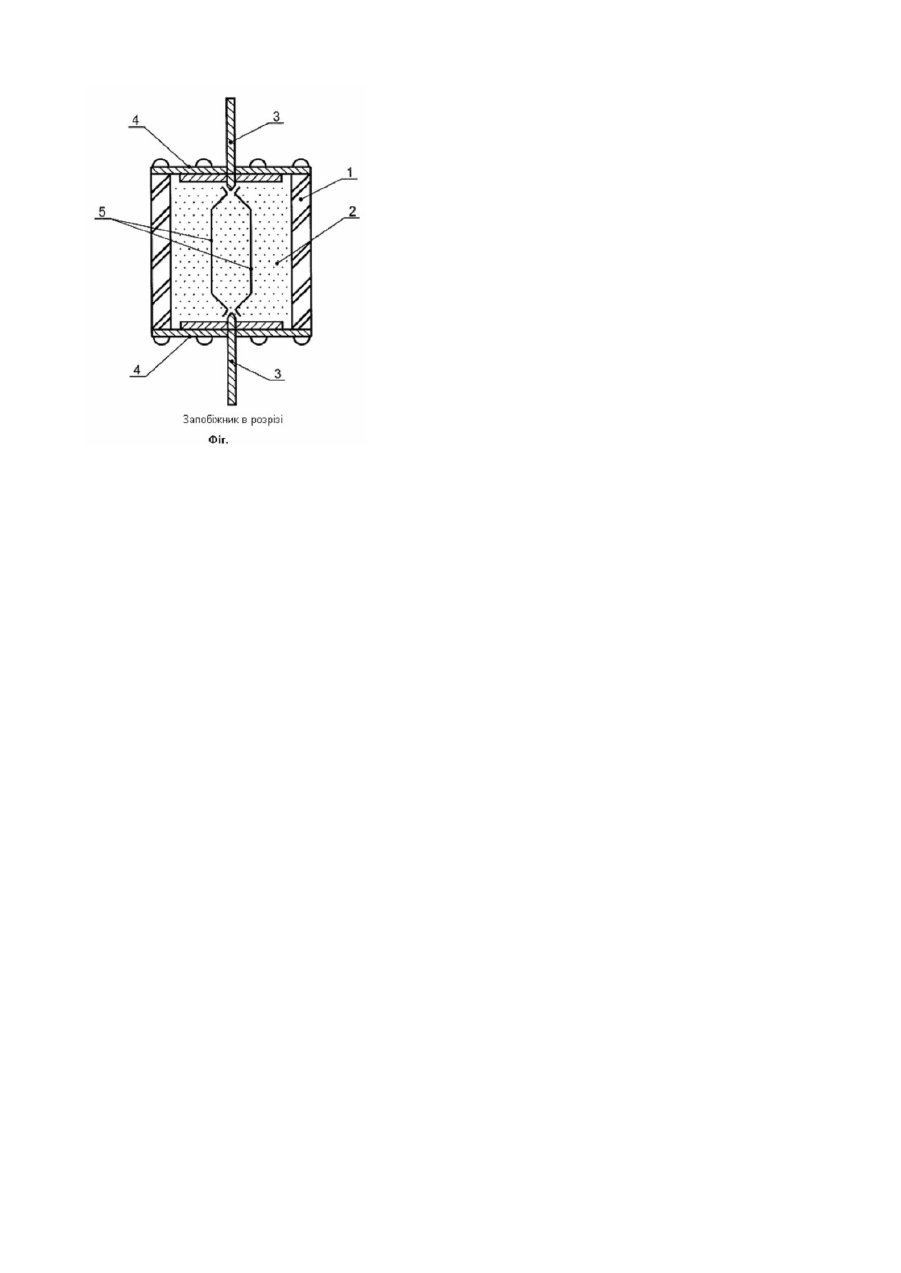

Корисна модель відноситься до області електротехніки і стосується конструкції низьковольтних плавких запобіжників. Відомі плавкі запобіжники типу ППА и ППТА. що випускаються НВО „Ірбіс". Росія, м. Москва [див. довідник Інформелектро "Аппараты защиты. Том 1. Предохранители быстродействующие. Часть 2"]. які містять керамічний корпус. плавкий елемент, розміщений в керамічному корпусі та з'єднаний зі струмопровідними фланцевими виводами, розміщеними на торцевих частинах корпусу запобіжника. Внутрішній об'єм корпусу запобіжника заповнений кварцовим піском. Плавкий елемент та струмопровідні виводи алюмінієві. Запобіжники з алюмінієвими плавкими елементами володіють рядом недоліків, що вказані в [книзі К.К. Намитокова та інш. "Аппараты для защиты полупроводниковых устройств", г. Москва. Энергоатомиздат. 1988г." (стор. 132-133)], у т.ч.: - на постійному струмі необхідне збільшення довжини плавкого елементу на 15-20% чи зниження величини робочої напруги: - складність відключення запобіжником малих аварійних струмів (2,3-3,5) - кратного у зв'язку з наявністю тугоплавкої оксидної оболонки, що перешкоджає повному розплавленню та випаровуванню перешийків плавкого елементу: - слабка циклічна стійкість; - проблема підбору легкоплавкого металевого розчинника для створення інерційного запобіжника на основі алюмінієвого плавкого елементу. Найбільш близьким до патентованої корисної моделі є плавкий запобіжник (патрон) типу ПН2, що виготовляється в наш час у Російській Федерації за технічними умовами ТУ16-522.113-75, який описаний, наприклад, в [книзі Р.С. Кузнецова "Аппараты распределения электрической энергии на напряжение до 1000В". г. Москва, Энергия, 1970г.'' (стор.355-356)]. Запобіжник ПН2 (патрон) містить керамічний корпус, що заповнений дугогасним наповнювачем, мідні ножові контактні виводи, що проходять через металеві кришки, які закривають корпус запобіжника з обох торців, та мідний плавкий елемент, з'єднаний з обома контактними виводами. Плавкий елемент має ділянки повного та зменшеного перерізу та напайки легкоплавкого розчину з олова. Такий запобіжник володіє поганими питомими ваговими показниками, що обумовлює його низький технічний рівень у порівнянні з іншими аналогічними апаратами. В основу корисної моделі, яка патентується, поставлене завдання поліпшення питомих вагови х показників плавкого запобіжника при збереженні захисних характеристик. Поставлене завдання вирішується тим, що в запобіжнику, що містить керамічний корпус, ножеві контактні виводи, які проходять крізь металеві кришки, котрі закривають корпус запобіжника з обох торців, та стрічковий мідний плавкий елемент. контактні виводи, з'єднані з мідним плавким елементом виконані з алюмінію чи алюмінієвого сплаву. При цьому вага запобіжника зменшується на 12-15%. бо щільність алюмінію чи його сплавів менше в 3-3,3 рази, ніж щільність міді. а захисні характеристики запобіжника практично не змінюються, бо вони визначаються мідним плавким елементом, переріз якого в 10-20 разів менший, ніж переріз струмопровідних виводів. Корисна модель, що патентується, пояснюється на Фігурі. Плавкий запобіжник, представлений на Фіг. містить керамічний корпус 1, заповнений дугогасним наповнювачем 2, ножеві контактні виводи 3, які проходять через металеві кришки 4, що закривають корпус запобіжника з обох торців, плавкий елемент 5, який має ділянки повного та зменшеного перерізу та з'єднаний з ножовими контактними виводами. Плавкі елементи 5 виконані з стрічки або проволоки з міді або мідного сплаву, а ножові контактні виводи 3 виконані з алюмінію чи з алюмінієвого сплаву. Плавкі елементи з'єднані електричне та механічно з ножовими контактними виводами шляхом контактного зварювання чи шляхом пайки. На плавкі елементи можливо нанести напайки легкоплавкого розчиннику, наприклад олова, в цілях поліпшення захисних характеристик запобіжника. Запобіжник, що патентується, в частині роботи не відрізняється від інших класичних запобіжників. При навантаженні номінальним струмом запобіжник допускає роботу в тривалому режимі без розплавлення плавких елементів. В режимі великих струмів короткого замикання плавкий елемент перегорає на ділянках зменшеного перерізу. При перевантаженнях плавкий елемент спочатку перегорає в місці напайки легкоплавкого розчину, а потім електрична дуга розподіляється на решту частини плавкого елементу. Корисна модель плавкого запобіжника, яка представлена на фігурі. дозволяє знизити масу запобіжника за рахунок зменшення ваги алюмінієвих ножових виводів із збереженням захисних характеристик запобіжника, які визначаються плавким елементом із міді або мідного сплаву. Запобіжник, який патентується, може бути виготовлений з використанням відомих технологічних процесів: штампування, крапкового контактного зварювання чи пайки та вібраційного ущільнення піску.
