Магнітна плита

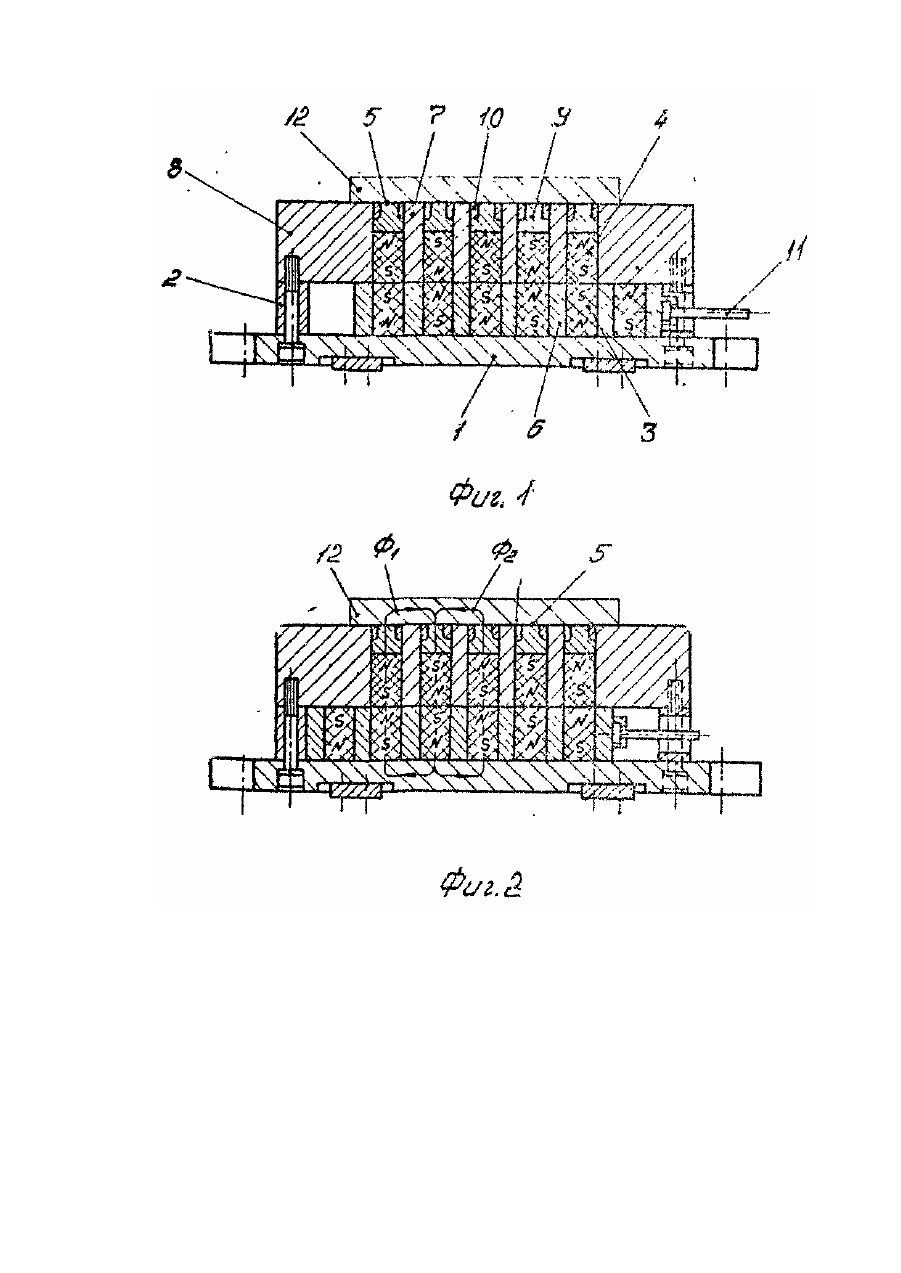

Изобретение относится к станкостроению и общему машиностроению и может быть использовано в магнитных устройствах, предназначенных для закрепления ферромагнитных заготовок и изделий при их обработке на металлорежущи х станках, сборке и транспортировке. Известна магнитная плита, содержащая основание, выполненное из магнитного материала, на котором размещены неподвижный и подвижный магнитный блоки, состоящие из постоянных магнитов, установленных с чередующимися полярностями, и вставок, расположенных между магнитами, причем на рабочей поверхности плиты установлены полюсные наконечники [1]. Недостаток этой плиты заключается в том, что большую часть пути магнитные потоки постоянных магнитов подвижного и неподвижного блоков проходят через вставки. В результате происходит ослабление магнитных потоков указанных магнитов, что ведет к уменьшению надежности закрепления ферромагнитных деталей. Кроме того, из-за того что во включенном состоянии подвижный и неподвижный магнитные блоки взаимно отталкиваются, то не исключена возможность самопроизвольного смещения подвижного магнитного блока в продольном направлении от своего первоначального положения, что может привести к уменьшению усилия закрепления деталей и их срыву во время работы. Поэтому для обеспечения надлежащей безопасности необходимо гарантировать надежную фиксацию неподвижного магнитного блока в положении, соответствующему включенному состоянию плиты. Задача изобретения - повышение надежности закрепления деталей. Поставленная задача решается тем, что в магнитной плите, содержащей основание, выполненное из магнитного материала, на котором размещены неподвижный и подвижный магнитный блоки, состоящие из постоянных магнитов, установленных с чередующимися полярностями, и вставок, расположенных между магнитами, причем на рабочей поверхности плиты установлены полюсные наконечники, согласно изобретению, вставки выполнены из немагнитного материала, а полюса магнитов подвижного и неподвижного блоков направлены перпендикулярно рабочей поверхности плиты, при этом полюсные наконечники установлены на магнитах неподвижного магнитного блока, а ширина торца полюсного наконечника, контактирующего с магнитом, больше ширины противоположного торца. На фиг.1 представлена магнитная плита в отключенном состоянии; на фиг.2 - то же, во включенном состоянии. Магнитная плита содержит основание 1, выполненное из магнитного материала, на котором установлен подвижный магнитный блок, заключенный рамку 2, установленную на основание 1, неподвижный магнитный блок, контактирующий нижней поверхностью с верхней поверхностью подвижного магнитного блока. В свою очередь подвижный и неподвижный магнитные блоки содержат соответственно установленные с чередующимися полярностями постоянные магниты 3 и 4, полюса которых направлены перпендикулярно рабочей поверхности 5 плиты, и выполненные из немагнитного материала вставки 6 подвижного блока и вставки 7 и 8 неподвижного блока, контактирующие соответственно с боковыми поверхностями постоянных магнитов 3 и 4. При этом на верхних полюсах магнитов 4 неподвижного магнитного блока установлены полюсные наконечники 9. А ширина торца полюсного наконечника 9, контактирующего с верхним полюсом магнита 4 неподвижного блока, больше ширины противоположного торца. Причем боковые поверхности зауженной части полюсных наконечник 9 закрыты немагнитным материалом 10. Кроме того, магнитная плита содержит тягу 11, связанную с подвижным магнитным блоком и приводом продольного перемещения последнего (условно не показан). Магнитная плита работает следующим образом. На рабочую поверхность 5 плиты устанавливают деталь 12, а затем производят ее включение путем продольного перемещения (при помощи привода) подвижного магнитного блока в крайнее левое положение. Тогда верхние полюса магнитов 3 подвижного магнитного блока будут контактировать с нижними противолежащими разноименными полюсами магнитов 4 неподвижного магнитного блока. В результате магнитные потоки Ф1 и Ф2, замкнутся через основание Т, магниты 3 и 4, полюсные наконечники 9, деталь 12, полюсный наконечник 9 и магниты 4 и 3. Таким образом, магнитные потоки Ф1 и Ф2, проходя через деталь 12, крепят ее к рабочей поверхности 5 плиты. Для раскрепления детали 12 производят отключение плиты путем продольного перемещения при помощи привода подвижного магнитного блока в крайнее правое положение. Тогда верхние полюса магнитов 3 подвижного магнитного блока будут контактироватьс нижними противолежащими одноименными полюсами магнитов 4 неподвижно магнитного блока. В результате магниты 3 и 4 будут взаимно отталкиваться и, запирая друг друга, не создадут условий для выхода их магнитных потоков на рабочую поверхность 5 плиты. Деталь 12 при этом раскрепится. После отключения плита готова к очередному циклу работы. Предложенная техническая идея позволяет создать различные магнитные устройства в виде плит, патронов, захватов, прихватов и т.д., которые обеспечат достаточно высокую надежность закрепления деталей и безопасность работы.
