Магнітна система динамічного гучномовця

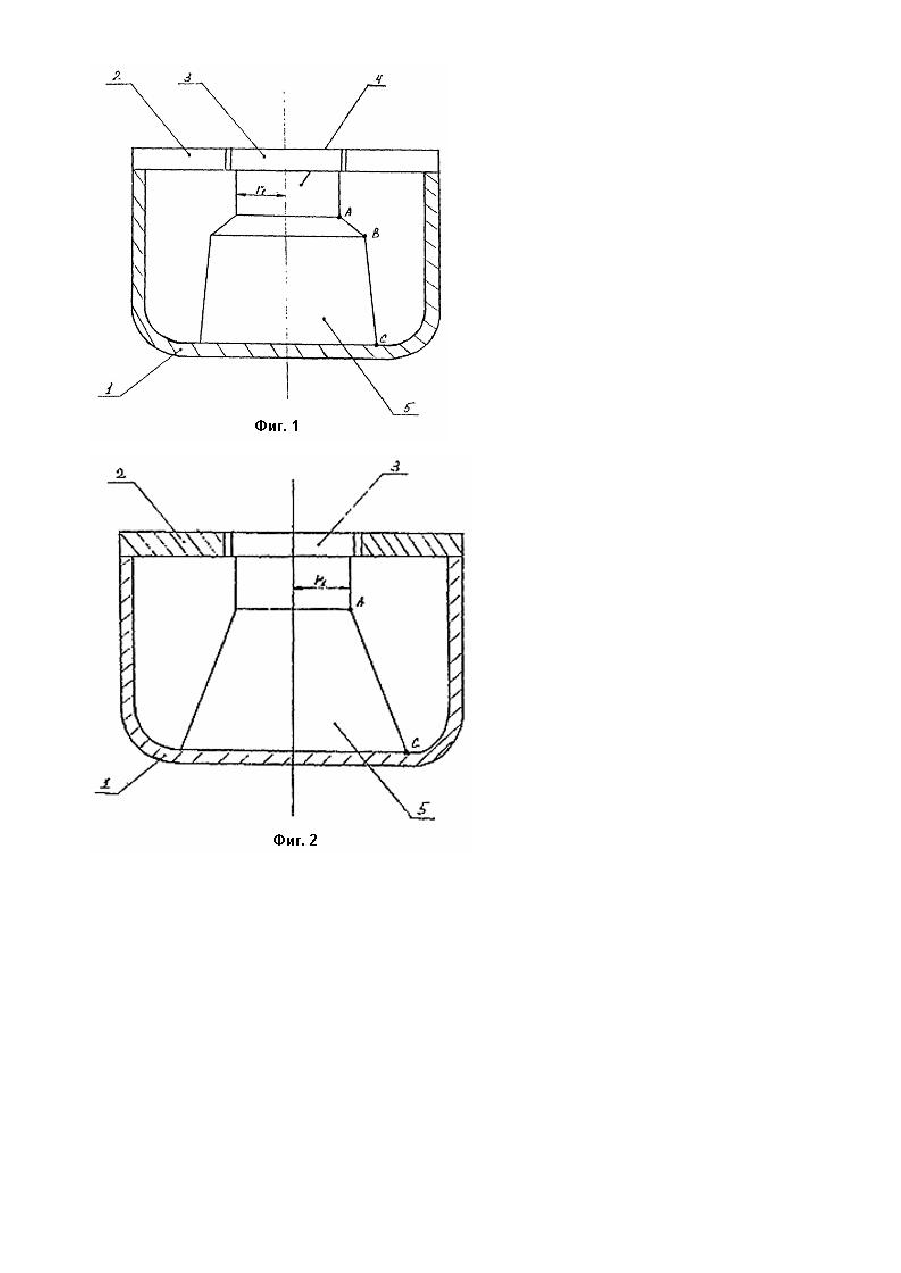

Изобретение относится к области радиотехники, в частности к звуковоспроизводящей аппаратуре и может быть использовано при изготовлении динамических громкоговорителей телевизоров. Известна магнитная система динамического громкоговорителя [1], содержащая круглые стакан, закрывающий его фланец и полюсный наконечник, концентрически размещенный с зазором в центральном отверстии фланца. Элементы образуют магнитную цепь и выполнены из магнитомягкого материала, а по центру стакана размещен постоянный магнит, имеющий форму тела вра щения с сужением. Недостатком указанной магнитной системы является относительно небольшая величина магнитного потока в рабочем зазоре системы при относительно большом расходе магнитотвердого материала. Наиболее близкой по техническому решению к заявляемому является магнитная система громкоговорителя [2], выбранная в качестве прототипа, в которой постоянный магнит выполнен в виде конуса с прямолинейной образующей и большим основанием установлен на дне магнитного стакана. Недостатком такого решения также является небольшая величина магнитного потока в рабочем зазоре системы. В основу изобретения поставлена задача усовершенствовать магнитную систему динамического громкоговорителя за счет нового выполнения образующей тела вращения магнита, что обеспечит повышение магнитного потока в рабочем зазоре, и тем самым позволит повысить звукоотдачу громкоговорителя. Поставленная задача решается тем, что магнитная система содержит выполненный из магнитомягкого материала магнитопровод и выполненный из магнитотвердого материала постоянный магнит, расположенный вдоль центральной оси магнитопровода. Магнитопровод содержит стакан, закрывающий его фланец с отверстием и полюсный наконечник. Постоянный магнит выполнен из кругового цилиндра радиуса r1, одним основанием прилегающего к наконечнику, и тела вращения, меньшее основание которого монолитно соединено с другим основанием кругового цилиндра, а большее основание с дном стакана. Образующая тела вращения постоянного магнита выполнена в виде плавной выгнутой к оси магнита кривой r(z), точки которой r -r удовлетворяют следующему соотношению r1 < r (z ) < r1 + ( 2 1 )z, где z - текущая координата по оси, h совпадающей с центральной осью магнитопровода и с точкой начала отсчета, расположенной в плоскости соединения кругового цилиндра с телом вращения, r1 - радиус меньшего основания тела вращения, r2 - ради ус большего основания тела вращения, h - высота тела вращения. Такое конструктивное решение обеспечивает увеличение отношения величины магнитного потока о рабочем зазоре к полному магнитному потоку, создаваемому магнитом, тем самым повышается звукоотдача громкоговорителя. Кроме того, использование магнитной системы обеспечивает экономию магнитотвердого материала за счет уменьшения массы магнита. Выполнение фаски в виде усеченного конуса, расширяющегося ко дну стакана магнитопровода, вдоль окружности большего основания тела вращения позволяет улучшить те хнологичность изготовления магнита. На фиг.1 приведен чертеж сечения магнитной системы, состоящей из трех тел вращения; на фиг.2 - сечение магнитной системы, состоящей из двух тел вращения. Устройство содержит (фиг.1) магнитопровод в виде стакана 1, закрывающий его фланец 2 с отверстием, полюсный наконечник 3, размещенный в отверстии фланца 2 с образованием щелевидного рабочего зазора системы. Вдоль центральной оси магнитопровода между дном стакана 1 и полюсным наконечником 3 размещен постоянный магнит 4. Постоянный магнит 4 выполнен из кругового цилиндра 5 с радиусом r1, одно основание которого прилегает к полюсному наконечнику 3, и тела вращения 6, меньшее основание которого с радиусом r1 монолитно соединено с другим основанием кругового цилиндра 5, а большее основание с радиусом r2 с дном стакана 1. Образующая DF тела вращения 6 имеет вид плавной, выгнутой к центральной оси "OO" кривой r(t), r -r точки которой удовлетворяют соотношению r1 < r (z ) < r1 + ( 2 1 )z, где z - текущая координата по оси, h совпадающей с центральной осью магнитопровода и с точкой начала отсчета, расположенной в плоскости DD, r1 - радиус меньшего основания тела вращения, r2 - радиус большего основания тела вращения, h - высота тела вращения. На фиг.2 представлен постоянный магнит 4, содержащий фаску 7 в виде усеченного конуса, расширяющегося ко дну стакана магнитопровода, выполненную вдоль окружности большего основания с радиусом r2 тела вращения 6. Магнитопровод изготавливается из магнитомягкого материала, а постоянный магнит из магнитотвердого материала. Пример изготовления: Магнит изготовлен из сплава ЮНДК-24. После термомагнитной обработки и шлифовки торцов была собрана и намагничена магнитная система. Измерение рабочего потока системы осуществлялось милливеберметром М119 с помощью специальной измерительной катушки. Эти измерения показали преимущество в потоке величиной в 1,2%. Магнитная система динамического громкоговорителя обеспечивает повышение магнитного потока в рабочем зазоре, что позволяет повысить звукоотдачу громкоговорителя. Использование данной магнитной системы, кроме того, обеспечивает экономию магнитотвердого материала за счет уменьшения массы магнита.
