Зубчасте колесо
Формула / Реферат
1. Зубчатое колесо, содержащее ступицу и зубчатый венец, выполненный в виде цилиндрической винтовой спирали, витки которой жестко соединены между собой по ширине, отличающееся тем, что винтовая спираль выполнена многозаходной, ступица выполнена в виде втулки с винтовой канавкой по наружному диаметру, в которую уложен первый заход спирали, а внутренний диаметр последующих заходов спирали выполнен с образованием зазора с наружным диаметром ступицы.
2. Зубчатое колесо по п. 1, οтличающесея тем, что места реза винтовых спиралей размещены на равных делительных частях центрального отверстия.
Текст

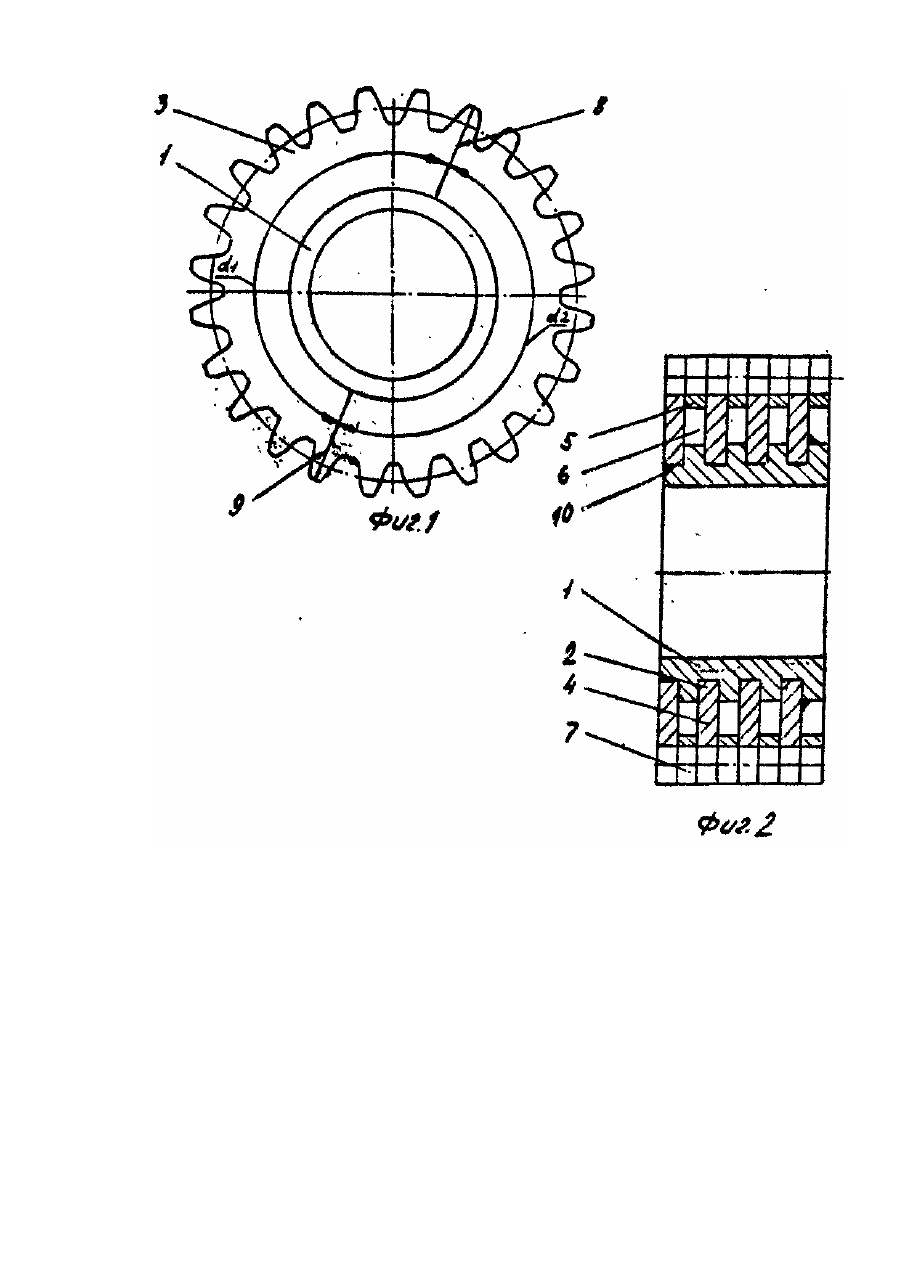

Изобретение относится к машиностроению и может быть использовано в конструкциях зубчатых передач различных машин и механизмов. Наиболее близким по технической сущности является зубчатое колесо, содержащее ступицу и з убчатый венец, выполненный в виде цилиндрической винтовой спирали [Авт. св. СССР № 715868, кл. F 16 Η 55/14, 1980] (прототип). К недостатку приведенной конструкции относится низкая нагрузочная способность. Целью изобретения является повышение нагрузочной способности. Поставленная цель достигается за счет того, что винтовая спираль выполнена многозаходной, ступица выполнена в виде втулки с винтовой канавкой по наружному диаметру, в которую уложен первый заход спирали, а внутренний диаметр последующи х заходов спирали выполнен с образованием зазора с наружным диаметром ступицы. Сущность изобретения поясняется чертежами. На фиг.1 изображено Губчатое колесо, вид спереди; на фиг.2 - то же, вид сбоку, разрез. Зубча тое колесо содержит ступицу 1, выполненную в виде втулки с винтовой канавкой 2 (фиг.2), образованной по ее наружному диаметру. Зубчатый венец 3 (фиг.1) выполнен из витков полосы, плотно навитой в многозаходную винтовую спираль. Образующая первой винтовой спирали 4 (фиг.2) уложена с натягом в винтовую канавку 2 ступицы 1. Внутренний диаметр последующи х винтовых спиралей 5 выполнен с образованием зазора 6 между наружным диаметром ступицы 1. Наружные диаметры винтовых спиралей 4 и 5 выполнены равными по величине. Для увеличения активной поверхности зубьев 7 места реза 8 и 9 (фиг. 1) винтовых спиралей 4 и 5 размещены на равных делительных частях центрального отверстия, причем a 1 = a 2, Винтовые спирали 4 и 5 (фиг.2) жестко соединены между собой по торцам в области выступов зубьев 7. Первая винтовая спираль 4 по торцам соединена со ступицей 1 с образованием сварного шва 10. Работа зубчатого колеса заключается в зацеплении зубьев другого зубчатого колеса и передачи крутящего момента. Применение предлагаемой конструкции позволяет снизить себестоимость изготовления, применяя несложное технологическое оборудование.
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed wheel
Автори англійськоюKopak Myroslav Petrovych, Kopak Nadia Petrivna
Назва патенту російськоюЗубчатое колесо
Автори російськоюКопак Мирослав Петрович, Копак Надежда Петровна
МПК / Мітки
МПК: F16H 1/02, F16H 55/02
