Пристрій для нашаровування ячменю та вивантаження свіжопророслого солоду з солодоростильного апарата

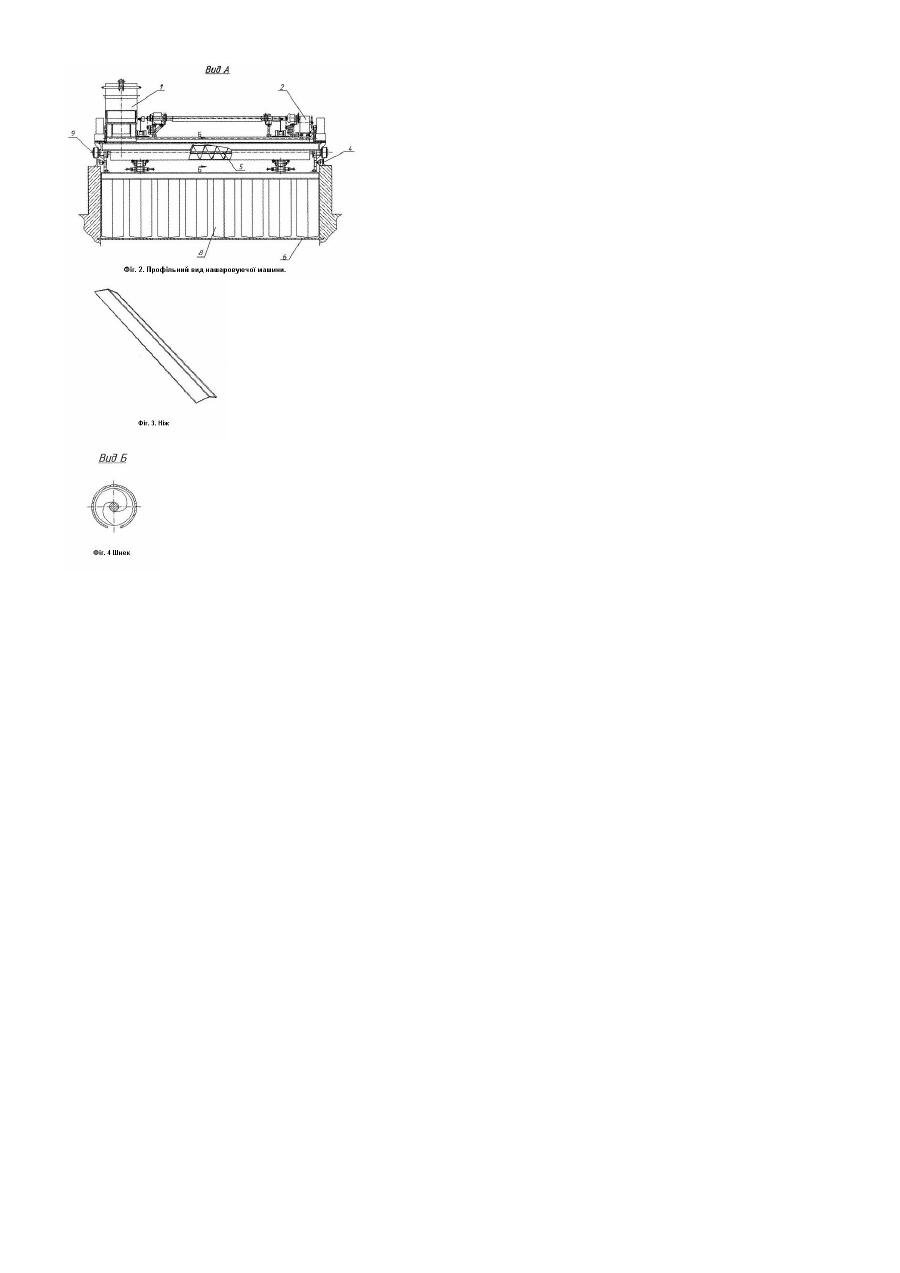

Корисна модель відноситься до пивоварної промисловості, а саме до виробництва солоду. Відомий пристрій для вивантаження свіжопророслого солоду з солодоростильного апарата, який має рухому від електродвигуна каретку з закріпленими на ній вертикальними шнеками, кожен з яких має двозахідну завивку і плоскі шкребки [Авторское свидетельство SU №1439119. Шнековый солодоворошитель для ворошения и выгрузки солода из солодорастительного ящика / О.М. Рикель, В.М. Абарышев и Л.М. Рябченюк, опублик. 23.11.1988. Бюл. №43]. Недоліками відомого пристрою є значні витрати часу на процес вивантаження свіжопророслого солоду, що пов'язані з повільним його входженням у шар солоду на певну відстань з метою подальшого вивантаження в торець апарата, до вивантажувального бункеру. Крім того, зайве входження пристрою травмує та погіршує якість свіжопророслого солоду. В основу корисної моделі поставлено задачу створення пристрою для нашаровування ячменю та вивантаження свіжопророслого солоду з солодоростильного апарата з метою зменшення часу вивантаження, збільшення продуктивності апарата та покращення якості свіжопророслого солоду. Поставлена задача вирішується тим, що на каретці встановлено трапецеїдальний бункер та вздовж цієї ж каретки встановлюється горизонтальний шнек. Крім того, замість вертикальних шнеків встановлюються ножі, які виконані у вигляді трикутника. Причинно - наслідковий зв'язок полягає в наступному. Використання пристрою для нашаровування ячменю та вивантаження свіжопророслого солоду з солодоростильного апарата дає змогу зменшити час вивантаження, збільшити продуктивність апарата та покращити якість свіжопророслого солоду. Пристрій для нашаровування ячменю та вивантаження свіжопророслого солоду з солодоростильного апарата зображений на Фіг.1 та Фіг.2. Пристрій являє собою каретку 2 на якій встановлено трапецеїдальний бункер 1 та шарнірно закріплені ножі 8 (Фіг.3), які виконані у вигляді трикутника. Вздовж каретки встановлено горизонтальний шнек 5. Каретка встановлюється ковзанками 9 на рейки 4 солодоростильного апарата, по яким за допомогою цівкової зірочки 3 здійснює переміщення вздовж всього апарата. Пристрій працює наступним чином. На момент завантаження солодоростильного апарата ячменем пристрій знаходиться в крайньому положенні з піднятими ножами 8 (Фіг.1). Ячмінь, призначений для пророщування, поступає в бункер 1 та за допомогою горизонтального шнека 5 (Фіг.4), який у нижній своїй частині має проріз, рівномірно розподіляється по ширині солодоростильного апарата. При досягненні заданої висоти шару ячменя, каретка 2 переміщується вздовж апарата, поступово його заповнюючи. По закінченні завантаження каретка 2 повертається в початкове положення. Вивантаження свіжопророслого солоду здійснюється наступним чином. Каретка 2 з піднятими ножами 8 пересувається в кінець солодоростильного апарата, не доходячи до вивантажувального бункера 7 на відстань 1,5-2м вона зупиняється, ножі 8 опускаються на поверхню шару солоду поступово вклинюючись в нього при русі пристрою в напрямку вивантаження. Після цього каретка на підвищеній швидкості повертається для наступного порційного вивантаження солоду. Таким чином процес вивантаження свіжопророслого солоду з солодоростильного апарата відбувається до повного його звільнення.
