Перемішуючий пристрій

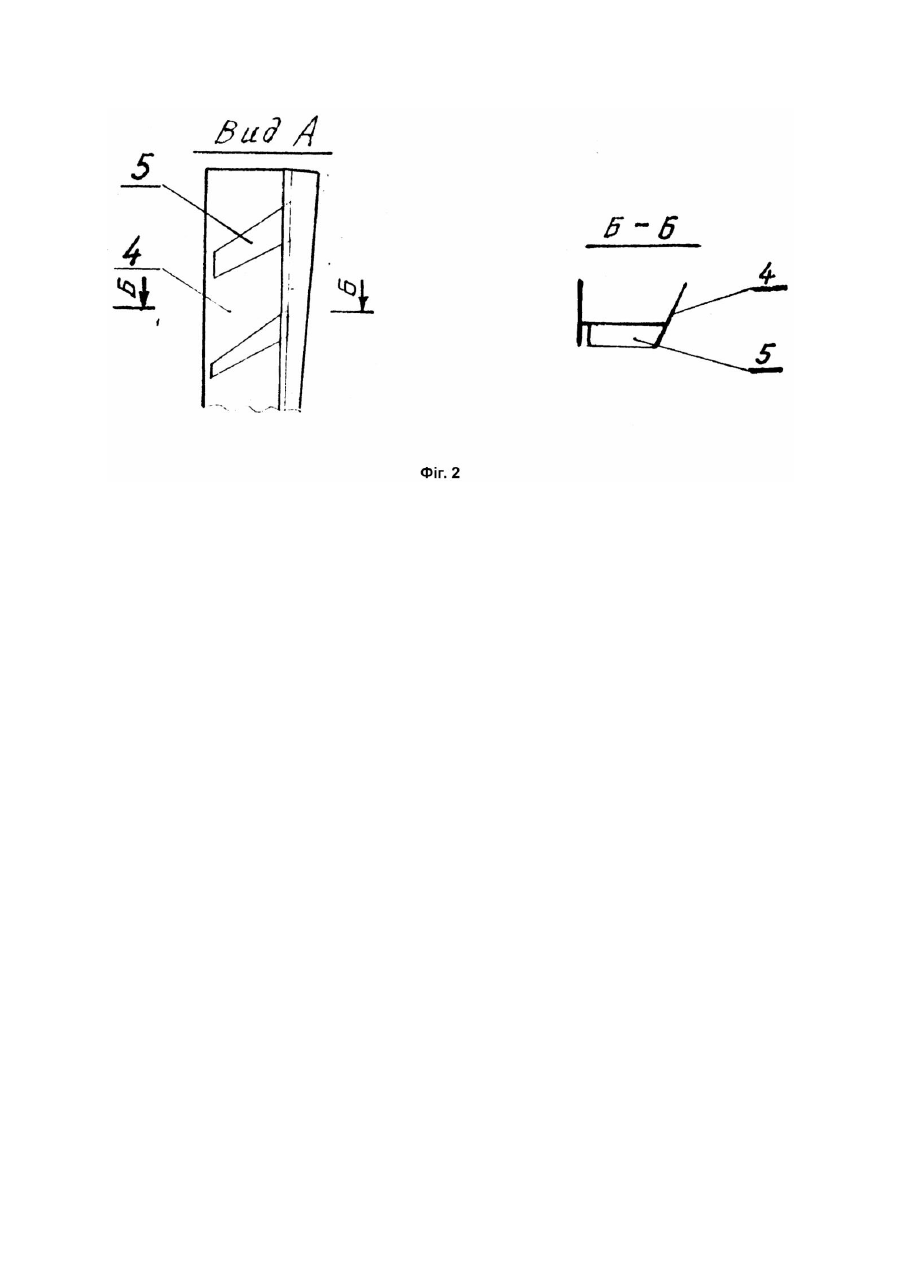

Перемішуючий пристрій може бути використаний в метантенках для анаеробної переробки органічних відходів з метою одержання біогазу. Відомий перемішуючий пристрій, що застосовується в метантенках (А.с. СРСР №1608140), рухається біогазом, що збирається під жолобами, Такий спосіб перемішування, не тільки економить зовнішню енергію, необхідну для руху перемішуючого пристрою, а і забезпечує кращу якість одержуваного біогазу. Внаслідок того, що значно скорочується шлях р уху в рідині окремих дрібних пухирців біогазу він менш насичений вуглекислим газом і сірководнем. Недоліком відомого пристрою є недостатня надійність його роботи, оскільки ланцюги, на яких закріплені жолоби можуть забиватися перероблюваними органічними відходами і це може загальмувати рух перемішуючого пристрою. Ефективність відомого пристрою недостатня внаслідок того, що газ збирається жолобами тільки з однієї сторони, під тими жолобами, що перевернуті догори, а з другого боку газ піднімається вверх в ви гляді дрібних пухирців, і тому більш насичений вуглекислим газом і сірководнем. При цьому він не використовується для руху перемішуючого пристрою. Для усунення вказаних недоліків в запропонованому перемішуючому пристрої жолоби закріплені не на ланцюгах, а навколо осі обертання. Пристрій буде рухатися значно легше в порівнянні з рухом ланцюгів. Рух не може бути загальмований органічними відходами, як це може статися в пристрої з ланцюгами. Крім того, застосовано двосторонні жолоби, що дає змогу збирати під жолобами газ з усього об'єму рідини і використовувати його для р уху перемішуючого пристрою. На фіг.1 зображено вертикальний розріз метантенка з запропонованим перемішуючим пристроєм; на фіг.2 - вид на жолоб в напрямку А. В корпусі 1 горизонтального метантенка на осі 2 за допомогою дисків 3 закріплені двосторонні жолоби 4, в яких з передньої сторони по напрямку руху є перегородки 5. Жолоби разом з віссю можуть вільно обертатися на підшипниках встановлених в корпусі метантенка. Внутрішні кінці жолобів 4 загнуті і закріплені навколо осі обертання 2 так, що газ перетікає з усіх жолобів, що знаходяться нижче осі обертання 2, в жолоби, що в цей час піднімаються від горизонтального положення. При цьому перетікаючий газ збирається на кінцях цих жолобів і під'ємна сила газу діє на довший важіль, створюючи більший обертовий момент для руху пристрою. Під жолобами, що з другого боку осі 2 опускаються з вертикального до горизонтального положення, теж буде збиратися газ і створювати протидіючий обертовий момент. Для зменшення цього моменту встановлено перегородки 5 в жолобах з передньої сторони по напрямку руху. Перегородки 5 заважають перетікати всьому газу на зовнішній кінець жолоба і затримують його окремими порціями вдовж жолоба, внаслідок чого під'ємна сила від всіх порцій газу буде прикладена до важеля меншої довжини, отже протидіючий обертовий момент буде меншим. При подальшому повороті жолобів і опусканні їх нижче горизонтального положення газ, що зібрався під перегородками 5 буде перетікати на другу сторону осі 2 під жолоби, що в цей час піднімаються від горизонтального до вертикального положення, збільшуючи обертовий момент, який рухає перемішуючий пристрій. Оскільки перегородки 5 встановлені під кутом, то під час руху жолоба вони будуть сприяти переміщенню перемішуваного субстрату вдовж горизонтального метантенка, який з одного кінця поповнюється свіжим субстратом, а з другого кінця відбирається субстрат перероблений метаногенними мікроорганізмами. Переміщення субстрату вдовж метантенка забезпечується також ще і тим, що бокові стінки жолобів встановлені під кутом до вертикальної площини перпендикулярної осі метантенка. Кількість і розміри жолобів можуть бути різними в залежності від розмірів метантенка. Перемішування буде більш ефективним, якщо окремі секції жолобів будуть встановлені на осі обертання зміщеними на деякий кут.
