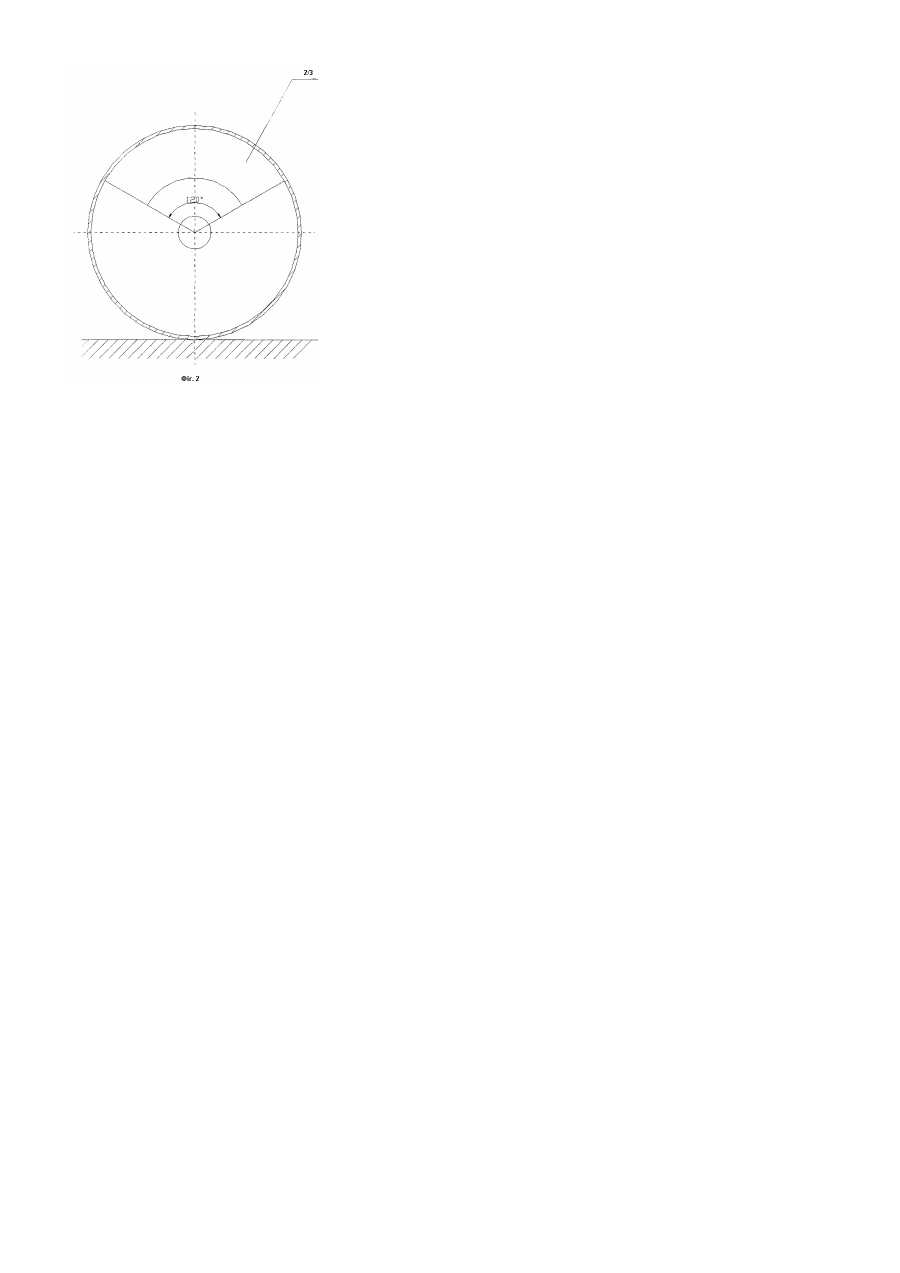

Пристрій для охолодження пет-тари

Корисна модель належить до переробки полімерних матеріалів та може бути використана при переробці тари з ПЕТ - (поліетилентерефталату). Найближчим до корисної моделі аналогом обрано пристрій для охолодження тари з ПЕТ [патент України №12 В29В9/02 15.12.2004], що містить охолоджувальну камеру у вигляді барабану, виконаного з двох коаксіально розташованих обичайок, на внутрішній поверхні більшої і на зовнішній поверхні меншої виконані гвинтові односпрямовані нарізки і встановлені всередині барабану дві нерухливі спіралеподібні порожні ємності, що з'єднуються кожна на вході з завантажувальним, а на виході з розвантажувальним пристроями. Охолодження відбувається усередині барабану під час просування тари спіралеподібними порожнистими ємностями шляхом охолодження парами кріоагента, розприскуванням кріоагента та зануренням. Такий спосіб для охолодження є малопродуктивним та повільним, забезпечує одночасне охолодження малої кількості тари через те, що у спіралеподібних порожнистих ємностях, у яких відбувається охолодження може одночасно знаходитися обмежена кількість тари через складну будову цих ємностей. Задача удосконалення конструкції - це збільшення швидкості процесу охолодження, підвищення продуктивності пристрою та збільшення кількості одночасно охолоджуваної тари шляхом введення тризахідного транспортуючого шнеку, що забезпечує одночасне охолодження 98-150 одиниць тари. Поставлена задача вирішується тим, що в пристрої для охолодження ПЕТ тари, який містить охолоджувальну камеру у вигляді барабану з завантажувальним та розвантажувальним вікном, що заповнена кріоагентом, новим є те, що пристрій для переміщення продукту всередині охолоджувальної камери виконаний у вигляді тризахідного шнека, заходи якого розміщені на кутах 120°, завантажувальне та розвантажувальне вікна, розміщені на передній та задній поверхнях камери під кутом у 120° між боковими поверхнями кожного з вікон та завантажувальний бункер з пристроєм примусового завантаження, розміщений на передній поверхні камери та виконаний у вигляді двох валків, що обертаються назустріч один одному. Наявність транспортуючого тризахідного шнека дозволяє забезпечити охолодження 90-98 пляшок одночасно, а пристрій примусового завантаження гарантує максимальне заповнення камери пляшками, що дозволяє збільшити продуктивність пристрою та зменшити час перебування тари у охолоджувальній камері. Суть конструкції корисної моделі пояснюється кресленням. На Фіг.1 зображено загальний вигляд пристрою для охолодження ПЕТ-тари. На Фіг.2 - передню/задню поверхню камери з завантажувальним/розвантажувальним вікнами. Пристрій для охолодження ПЕТ-тари містить охолоджувальну камера 1 з завантажувальним 2 та розвантажувальним 3 вікнами, що розміщені відповідно на передній та задній поверхні камери з кутом 120° між боковими поверхнями кожного з вікон (Фіг.2), завантажувальний бункер 4 та пристрій примусового завантаження, виконаний у вигляді валків 5, що обертаються назустріч одне одному, тризахідний транспортуючий шнек 6 (Фіг.1). Робота пристрою для охолодження ПЕТ-тари полягає в наступному. Попередньо розрізані пляшки надходять до завантажувального бункера 4 і далі до валків пристрою примусового завантаження 5. Валки, обертаючись, деформують пляшку та примусово заштовхують її у один з заходів транспортуючого шнека 6, що міститься в охолоджувальній камері 1, заповненій кріоагентом. Вісь транспортуючого шнека збігається з поздовжньою віссю 7 охолоджувальної камери. Процес завантаження безперервний. Завантажені пляшки під дією валків та наступної порції тари, що завантажується, внаслідок обертання транспортуючого шнека рухаються вздовж заходу шнека по спіралі поперемінно занурюючись у кріоагент доти, доки не досягнуть розвантажувального вікна. У цей момент відбувається розвантаження охолодженої тари. Таким чином кількість одночасно охолоджуваної тари збільшується пропорційно довжині розгортай шнека та висоті гребнів. Багаторазове занурення тари у кріоагент дозволяє зменшити час перебування тари у пристрої та збільшити продуктивність.
