Лапа культиватора

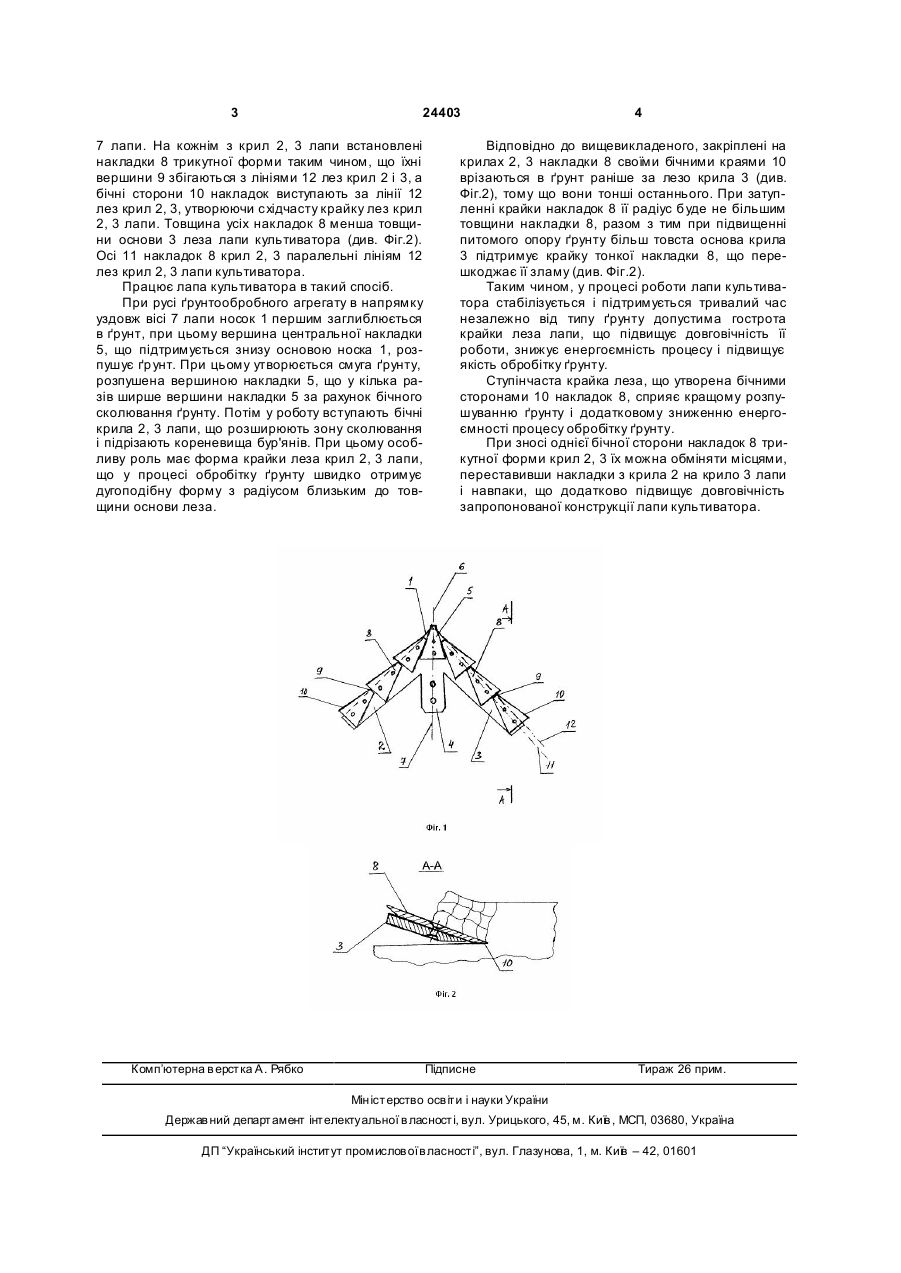

1. Лапа культиватора, що містить носок, два симетрично розташовані крила з лезами і хвостовик, яка відрізняється тим, що на верхній поверхні носка і крил лапи встановлені вершинами до 3 24403 7 лапи. На кожнім з крил 2, 3 лапи встановлені накладки 8 трикутної форми таким чином, що їхні вершини 9 збігаються з лініями 12 лез крил 2 і 3, а бічні сторони 10 накладок виступають за лінії 12 лез крил 2, 3, утворюючи східчасту крайку лез крил 2, 3 лапи. Товщина усіх накладок 8 менша товщини основи 3 леза лапи культиватора (див. Фіг.2). Осі 11 накладок 8 крил 2, 3 паралельні лініям 12 лез крил 2, 3 лапи культиватора. Працює лапа культиватора в такий спосіб. При русі ґрунтообробного агрегату в напрямку уздовж вісі 7 лапи носок 1 першим заглиблюється в ґрунт, при цьому вершина центральної накладки 5, що підтримується знизу основою носка 1, розпушує ґр унт. При цьому утворюється смуга ґрунту, розпушена вершиною накладки 5, що у кілька разів ширше вершини накладки 5 за рахунок бічного сколювання ґрунту. Потім у роботу вступають бічні крила 2, 3 лапи, що розширюють зону сколювання і підрізають кореневища бур'янів. При цьому особливу роль має форма крайки леза крил 2, 3 лапи, що у процесі обробітку ґрунту швидко отримує дугоподібну форму з радіусом близьким до товщини основи леза. Комп’ютерна в ерстка А. Рябко 4 Відповідно до вищевикладеного, закріплені на крилах 2, 3 накладки 8 своїми бічними краями 10 врізаються в ґрунт раніше за лезо крила 3 (див. Фіг.2), тому що вони тонші останнього. При затупленні крайки накладок 8 її радіус буде не більшим товщини накладки 8, разом з тим при підвищенні питомого опору ґрунту більш товста основа крила 3 підтримує крайку тонкої накладки 8, що перешкоджає її зламу (див. Фіг.2). Таким чином, у процесі роботи лапи культиватора стабілізується і підтримується тривалий час незалежно від типу ґрунту допустима гострота крайки леза лапи, що підвищує довговічність її роботи, знижує енергоємність процесу і підвищує якість обробітку ґрунту. Ступінчаста крайка леза, що утворена бічними сторонами 10 накладок 8, сприяє кращому розпушуванню ґрунту і додатковому зниженню енергоємності процесу обробітку ґрунту. При зносі однієї бічної сторони накладок 8 трикутної форми крил 2, 3 їх можна обміняти місцями, переставивши накладки з крила 2 на крило 3 лапи і навпаки, що додатково підвищує довговічність запропонованої конструкції лапи культиватора. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
