Грунторозпушувальна культиваторна лапа

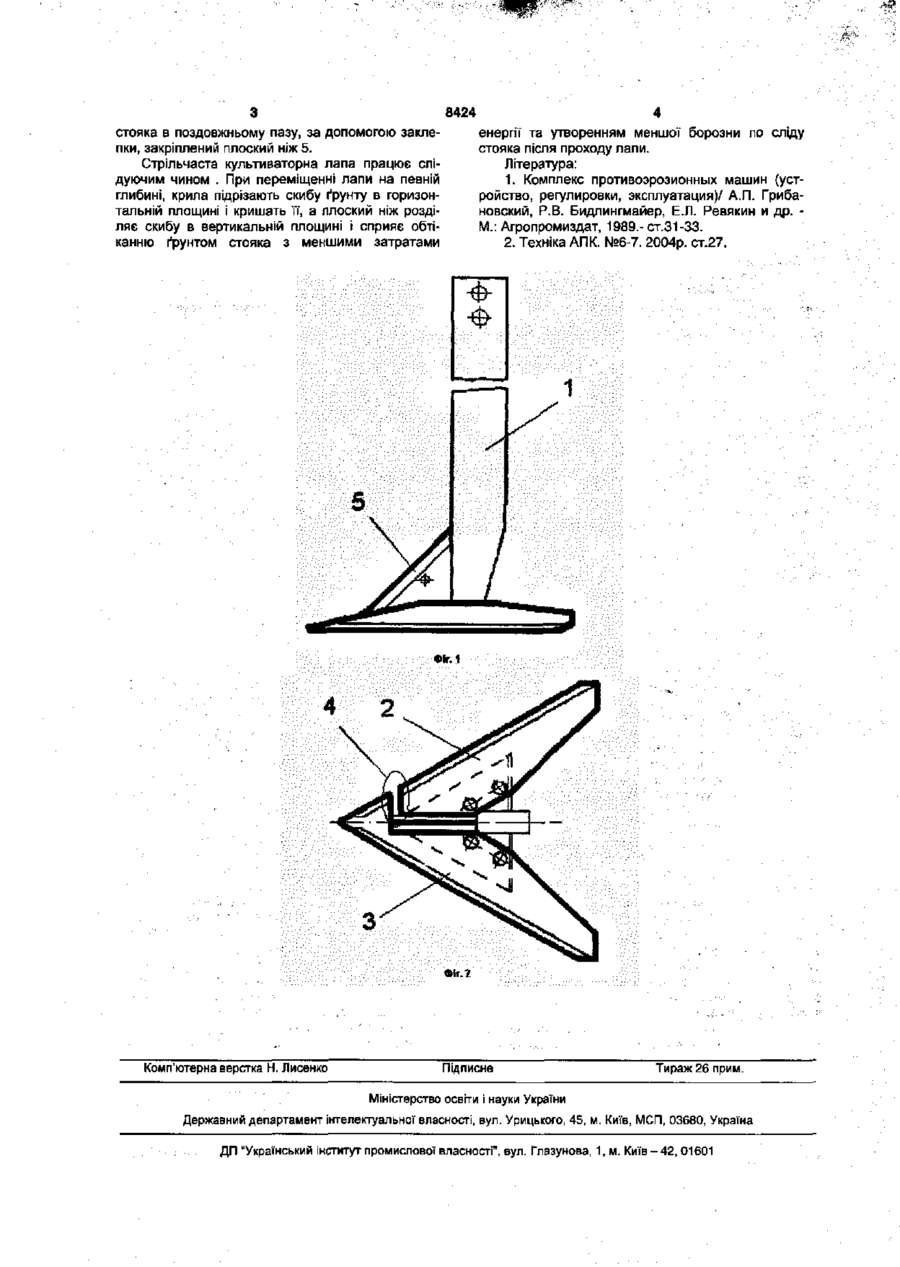

1. Ґрунторозпушувальна культиваторна лапа, яка складається зі стояка, ножа та крил, яка відрі зняється тим, що крила лапи не є елементами одного цілого і різні за формою, одне з них довше за інше і утворює гострий суцільний носок лапи з переходом на інший бік, де стикується з другим коротким крилом, і стик між ними знаходиться збоку від носка лапи. 2. Лапа за п. 1, яка відрізняється тим, що плоский ніж є змінним і установлений в передній похилій частині стояка в поздовжньому пазу. Корисна модель відноситься до сільськогосподарського машинобудування та, зокрема, до робочих органів машин для обробітку ґрунту. Процеси обробітку ґрунту завжди відрізняються високою енергоємністю та низькою довговічністю робочих органів, якими вони виконуються. Одним із шляхів зниження затрат на придбання нових чи відтворення робочих органів, що були в експлуатації і відпрацювали свій ресурс, є їх виготовлення з набору окремих елементів. Такі конструкції дозволяють здійснювати вибіркову заміну окремих елементів (долота, лемеші, крила), які найбільш інтенсивно зношуються. Але з конструктивної точки зору не завжди виявляється можливим продовжити довговічність ґрунтообробних робочих органів різного призначення, особливо тих, що використовуються при поверхневому обробітку. Такі робочі органи повинні задовольняти певним особливостям протікання технологічного процесу. Так при поверхневому чи міжрядному обробітку, по сліду лапи не повинно залишатися глибоких борозд, що не можливо забезпечити при наявності в конструкції лапи долота. яка складається зі стояка, крил, долота і плоского ножа. Конструкція лапи збірно-зварна і в разі зношування ніж може замінюватися. Наявність ножа зменшує опір на переміщення стояка в ґрунті, але форма елементів кріплення не виключає набирання на них рослинних решток, протидіє якісному виконанню технологічного процесу. Задача на вирішення якої спрямований даний винахід полягає в зменшенні вартості технічного забезпечення та енергоємності самого процесу суцільного поверхневого обробітку ґрунту. Вирішується поставлена задача тим, що для виконання поверхневого обробітку ґрунту пропонується стрільчаста культиваторна лапа, яка складається із стояка, ножа та крил. Особливістю даної' лапи є те, що крила лапи не є елементами одного цілого і різні за формою, одне з них довше за інше І утворює гострий суцільний носок лапи з гострим переходом на інший бік де стикується з другим коротким крилом і стик між ними знаходиться збоку від носка лапи, а плоский ніж, який установлений в передній похилій частині стояка в поздовжньому пазу виконано змінним. Зміст винаходу пояснюється рисунками де на Фіг.1 зображений вид збоку культиваторної лапи, а на Фіг.2 - вид зверху. Стрільчаста культиваторна лапа складається зі зварного стояка 1. Короткого крила 2. Довгого крила 3. Стик 4 між крилами знаходиться збоку від носка лапи. Крила до стояка кріпляться шляхом гвинтового з'єднання. В передній похилій частині Відомі конструкції плоскорізних робочих органів [1], які складаються зі стояка, лемешів і долота. Такі робочі органи можна ефективно використовувати тільки для безвідвального основного обробітку ґрунту, а на малих глибинах із-за великих розмірів лемешів і наявності долота якісно виконувати технологічний процес вони не можуть. Найбільш близькою до заявляємо'! є конструкція лапи ґрунтообробного знаряддя АКШ-3,5 [2], CM 00 О) 8424 стояка в поздовжньому пазу, за допомогою заклепки, закріплений плоский ніж 5. Стрільчаста культиваторна лапа працює слідуючим чином . При переміщенні лапи на певній глибині, крила підрізають скибу ґрунту в горизонтальній площині і кришать її, а плоский ніж розділяє скибу в вертикальній площині і сприяє обтіканню ґрунтом стояка з меншими затратами 4 енергії та утворенням меншої борозни по сліду стояка після проходу лапи. Література: 1. Комплекс противоэрозионных машин (устройство, регулировки, эксплуатация)/ А.П. Грибановский, Р.В. Бидлингмайер, Е.Л. Ревякин и др. М.: Агропромиздат, 1989.-ст.31-33. 2. Техніка АПК. №6-7. 2004р. ст.27. Фіг. 1 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
