Лапа культиватора

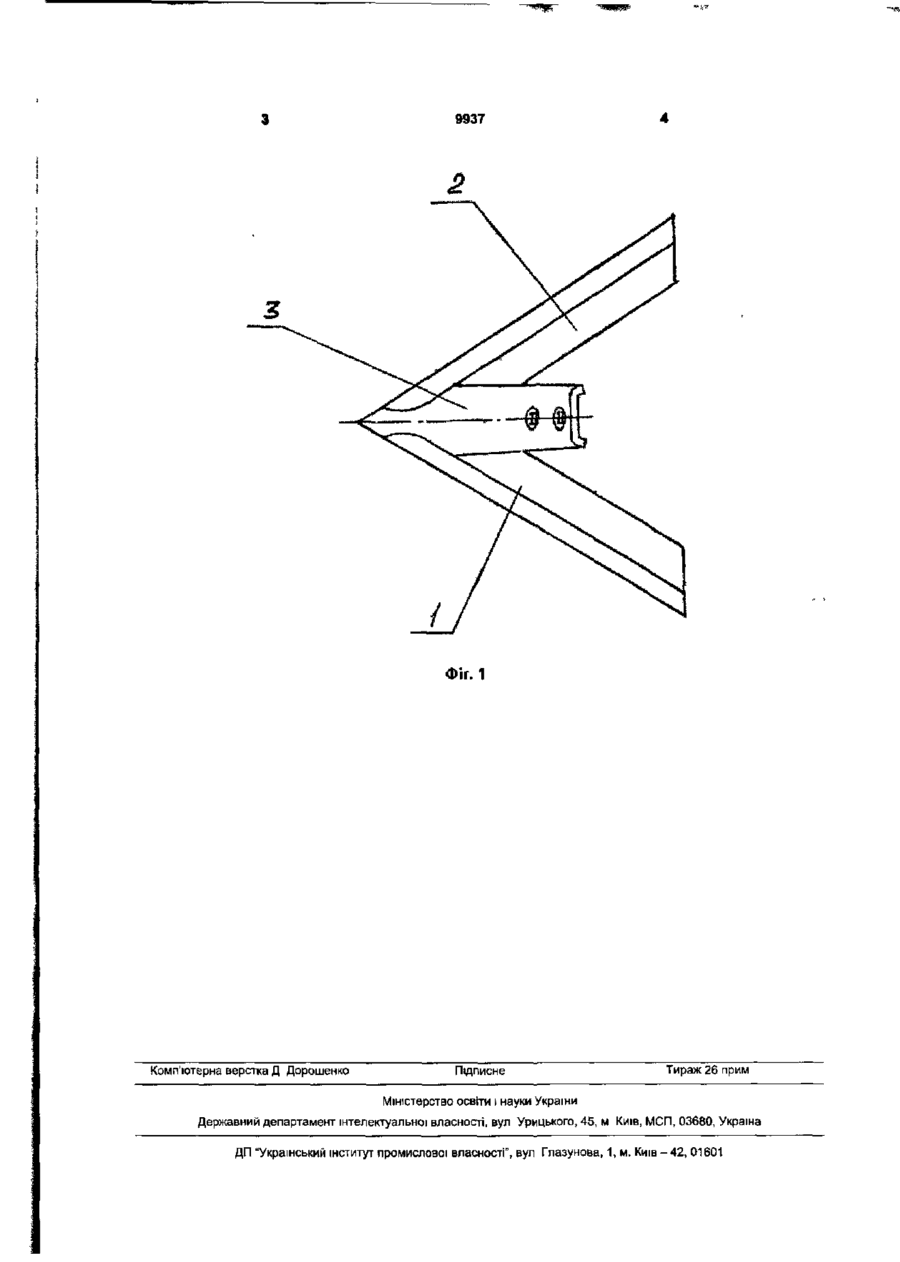

Лапа культиватора, що має стрілчасту форму з загостреними лезами, яка відрізняється тим, що виконана звареною з лівого і правого лез та хвостовика. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до сільськогосподарських робочих органів, призначених для підрізання й висмикування коренів бур'янів, розпушування та передпосівного обробітку ґрунту і може найти застосування в культиваторах, які використовуються в садовому, городньому і польовому господарствах. Відомі конструкції лап у залежності від виду рослинності, що видаляється, які мають форму зубів, косо поставлених ножів або подвійних чи односторонніх пап, які мають гостре лезо, що знаходиться під кутом і до напрямку руху і до поверхні землі [Смирнов, Пастухов, Никифоров, Справочник по механизации сельского хазяйства. М. -Л.. 1933]. Відома конструкція стрілчастої двосторонньої лапи, яка жорстко прикріплена болтами до стояка. Кут похилу леза лапи до горизонтально! площини становить 23°...30°, кут розвороту 60°.. 65°, ширина захвату лап 270...330мм, глибина обробітку ґрунту 16...25см. Стрілчасті лапи на культиваторі розміщують у шаховому порядку так, що кінці різальних кромок задніх лап перекривають з кожного боку кромки передніх лап на 40...50мм [Войтюк Д.Г., Гаврилюк Г.Р., Сільськогосподарські машини / Навчальне видання. - Урожай. - Київ. -1994 - 446 с] Найбільш близьким аналогом лапи культиваторів, що заявляється, вибраним як прототип, є універсальна стрілчаста лапа з хвостовиком. Кут похилу леза лапи до горизонтальної площини становить 6°...10°, кут розвороту 60°...65°, ширина захвату лапи - до 330мм, глибина обробітку ґрунту до 170мм. Стрілчасті лапи на культиваторі розміщують у шаховому порядку так, що кінці різальних кромок задніх лап перекривають з кожного боку кромки передніх лап на 40...50мм [ГОСТ 1343-82. Лапы и стойки культиваторов. - \взамен ГОСТ 1343-76; Введ. С 01.01.83. - М.: Изд-во стандартов, 1982.-28 с ] Недоліком відомої конструкції є те, що кінці різальних кромок задніх лап, у процесі роботи, не завжди перекривають з кожного боку кромки передніх лап, а тому не забезпечують повне підрізання бур'янів. В основу корисної моделі поставлена задача вдосконалення лапи, в якій шляхом модифікації конструкції збільшується ширина захвату лапи, а відповідно і величина перекриття з кожного боку кромки передніх лап. За рахунок цього забезпечується повне підрізання бур'янів, а значить і якість обробітку поля. Поставлена задача вирішується тим, що лапа виконується зварною і складається з двох лез, лівого, правого та хвостовика. Відповідно до корисної моделі лапа має ширину захвату, 410...550мм, кут похилу леза до горизонтальної площини 3°.. .13°, кут розвороту 60°...65°, величину перекриття з кожного боку кромки передніх лап 150...200мм, глибину обробітку ґрунту 50...200мм. Запропонована конструкція забезпечує повне підрізання бур'янів. Застосування пропонованої" конструкції лапи культиваторів дозволяє виконувати якісну обробку сільськогосподарських полів та городів. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено лапу культиватора (вид зверху). Лапа культиватора містить два леза, ліве 1 та праве 2 і хвостовик 3 з квадратними отворами для кріплення лапи до стояка (на кресленні не означений). Запропонована конструкція лапи культиватора забезпечує якісну обробку полів та городів за рахунок повного підрізання бур'янів. 1 СО О) 9937 ФІГ. 1 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
